Сэндвич дымоходы, общие сведения и видео инструкция. Трубы для котла сэндвич

Сэндвич дымоходы из нержавеющей стали: особенности, монтаж

Современный рынок стройматериалов предлагает большое количество дымоходов. От качества трубы и правильности ее выбора зависит пожарная безопасность всего дома. Дымоотводный канал из стали типа «сэндвич» самым лучшим образом соответствует этому основному критерию. Печная труба из нержавейки имеет различные размеры, что упрощает процесс подбора необходимой конструкции.

Сендвич-трубы — это современное, практичное и безопасное решение для устройства дымоходных систем в жилых домах и на промышленных объектах

Основные требования к отводящим трубам

Условия использования дымохода определяют его конструкцию. Характеристики эксплуатации канала должны в полной мере соответствовать СНиП. Некоторые плавила документов такие:

каждый тепловой прибор должен иметь отдельный дымоход;
толщина трубы из металла не должна быть меньше полмиллиметра;
при изготовлении необходимо использовать сталь с повышенной стойкостью к коррозии;
количество поворотов дымовых каналов – не более трех;
высота трубы – не менее 5 метров.

Подходящая высота дымоотводного канала обеспечивает достаточную тягу и эффективное функционирование.

Обратите внимание! При монтаже необходимо использовать герметики с рабочей температурой не менее 1 тыс. градусов.

Разрешается устройство дымохода внутри стены, если она изготовлена из негорючего материала. Проверка его работы выполняется квалифицированным специалистом не меньше 2 раз в течение всего отопительного периода. Допускается выбрасывание отработанных газов от нескольких приборов. При этом сечение дымохода должно определяться, учитывая их одновременную работу. При использовании модульных систем запрещено растапливание дровами, которые превышают размер топки, а также горючими жидкостями, сушка предметов на элементах дымоотвода, удаление сажи выжиганием.

От высоты дымоходной трубы зависит работоспособность всей системы отопления и правильный расчет этого параметра очень важен

Виды дымоходов из стали

Для устройства дымоотводной системы есть много разновидностей материалов. Деление труб производится по их назначению и функциональности. Различают такие дымоходы из стали:

одностенные;
коаксиальные;
сэндвич.

Одностенная труба предназначается для временного применения в качестве дымоотвода при подключении газовых котлов или печей, ремонтных работах (на определенной части канала), для помещения в кирпичные дымоходы.

Коаксиальная труба сконструирована так, что существует одновременная возможность отвода продуктов сгорания и нагнетания свежего воздуха для поддержки очага. Она состоит из внутренней и наружной оболочки. Отток дыма выполняется по первой из них, а поступление воздуха – между секциями. Подобные трубы для дымохода устанавливают, если для функционирования котла необходим кислород.

Двустенные сэндвич конструкции из нержавейки устраивают для наиболее эффективной работы дымового канала.

Характеристика сэндвич канала

Дымоход типа сэндвич является конструкцией, состоящей из трех слоев – внутренней, внешней трубы и теплоизоляции между ними. Это объясняет название подобных каналов.

Сендвич-труба состоит из двух слоев металла, между которыми проложен теплоизоляционный материал

Обратите внимание! Внутренняя труба должна обязательно быть из нержавейки.

Наружную часть можно изготавливать из иного материала, например, оцинкованной стали, латуни, полиэстера. Толщина теплоизоляции и размеры изделия определяют температурный режим, при котором будет функционировать печная дымоотводная труба.

Сэндвич дымоход всегда имеет заводской сертификат с описанием всех его характеристик (категорий котлов для подключения, вида топлива, гарантийного срока и др.). Качество нержавеющей стали, из которой выполнен канал, влияет на сопротивляемость высоким температурам и долговечность службы изделия. Для производства применяется сталь марок AISI 310 и 304. Возможно использование бюджетных вариантов – AISI 409 и 439. Наружный контур обычно выполнен из AISI 430.

Для твердотопливных котлов выбираются дымоходы, в которых швы соединены лазерной сваркой. Для систем с использованием газового топлива допустим метод катания для этих целей.

Плюсы двустенных труб

К достоинствам сэндвич конструкций можно отнести отсутствие конденсата, простоту монтажа, самую высокую степень пожаробезопасности, стойкость к агрессивным средам и компактность. Такие дымоходы продаются частями с длиной каждого сегмента не более метра. Возводимая печная конструкция не нуждается в создании основания, а работы могут выполняться в любой сезон. Модульность позволяет устраивать дымоходы требуемых конфигураций. Вся печная дымоотводная система отличается экологической чистотой и бесшумностью при тяге.

Сендвич-дымоход — это сборная конструкция, поэтому конфигурация дымоотвода может быть любой

Изготовление каналов из нержавейки предполагает использование высококачественного металла, в который иногда могут добавляться примеси титана для увеличения прочности. Элементы со стенкой до 1 мм не деформируются даже при 650 градусах. Из недостатков можно выделить дороговизну изделий. Из нержавейки сэндвич труба может применяться для твердотопливного и газового котла, камина, печи и т. д.

Размеры дымоходов из стали

Нержавеющая труба и ее размеры подбираются в зависимости от места использования печного отопления. Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать именно ее диаметр.

Обратите внимание! Чем более мощным является отопительное устройство, тем большее сечение трубы требуется.

Размеры оборудования регламентируются СНиП, а диаметр, в основном, указывается в техпаспорте прибора, к примеру, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры – это внутреннее и внешнее сечение соответственно. Чем более толстой является нержавейка, тем дольше прослужит печная система отопления. Покупая сэндвич трубу, требуется учет диаметра выходного патрубка котла. Необходимый показатель дымохода должен быть не меньше его. Предполагается, что труба будет одеваться на вывод.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба из стали изготавливается со стенкой 0,5 и 1 мм. Внешний диаметр канала сэндвич достигает 200-430 мм, а толщина внутреннего утеплительного слоя – 4-6 см.

Чем выше мощность отопительного котла, тем больше должен быть диаметр трубы для дымохода

Соединительные элементы для сэндвич трубы

К трубе сэндвич для дымоходов из нержавейки подбираются необходимые соединительные элементы, имеющие подходящий диаметр (например, 200, 150, 120 мм):

колено – позволяет изменять направление дымохода, в состав входят несколько частей, которые сварены под углом;
дымоход-конвектор – необходимо для отвода продуктов сгорания;
ревизия – основным предназначением является очистка дымохода от накоплений сажи;
тройник – служит для отведения конденсата и газов;
кагла – применяется для регулирования тяги;
переходник – необходим для соединения различных элементов;
флюгер термо – служит для защиты дымохода от задувания ветра и осадков;
розетта – вспомогательный элемент, предназначенный для декора;
конус термо – необходим для защиты конструкции от атмосферных осадков;
грибок – предназначен для верхушки дымоотводной трубы и состоит из стали (оцинкованной).

Кроме того, благодаря нержавейке сендвич дымоход может быть дополнен всевозможными декоративными элементами.

Использование двустенных дымоходов

Элементы сэндвич дымохода соединяются по системе зиг-гофр либо раструбной схеме. Такие каналы могут быть как отдельностоящие, так и внутренние. Благодаря своей удобной конструкции и достаточно высоким эксплуатационным характеристикам дымоходы сэндвич широко используются в сочетании с различным банным и отопительным оборудованием.

Двустенные трубы совместимы с разными типами котлов и печей

Обратите внимание! Внутри зданий, как правило, устанавливаются одностенные трубы из нержавейки, а при переходе через чердак либо снаружи строения – двустенные с утеплителем.

Монтаж конструкции дымоотвода может быть осуществлен по дыму или по конденсату. При первом варианте каналы собираются для недопущения попадания угарных газов внутрь дома. Это достигается путем установки тройников. При втором варианте необходимо, чтобы конденсат, который появился от температурной разницы, мог стекать по трубе вниз.

Правильно будет устанавливать внутреннюю часть трубы по конденсату, а наружную – по дыму.

Особенности сборки наружного канала

Сборку канала из нержавейки необходимо выполнять в определенной последовательности. Первым устанавливается горизонтальный участок от котла. Труба сэндвич из стали подсоединяется к дымоходному патрубку при помощи готовых фасонных элементов. Они крепятся хомутами и хорошо обжимаются.Где-то на середине длины горизонтального участка необходимо вставить тройник для ревизии. Последующая труба из стали соединяется путем надевания на предыдущую.

Менять последовательность строго запрещено, поскольку в ином случае продукты сгорания будут поступать внутрь помещения. Горизонтальная часть конструкции от котла понижается на 30-50 мм. Это необходимо для предотвращения попадания конденсата в устройство. Место, где из нержавейки печная труба сэндвич проходит через стену, изолируется негорючими материалами.

После того, как дымоход вышел на улицу из стены, сразу ставится тройник для собирания конденсата и устраивается поворот канала вверх. Труба сэндвич из стали крепится на стену присоединением к несущей конструкции, которая монтируется крепежными элементами (анкерами, дюбелями).

Устройство внутренней дымовой трубы

Внутренняя установка дымовой сэндвич трубы аналогична наружной сборке.

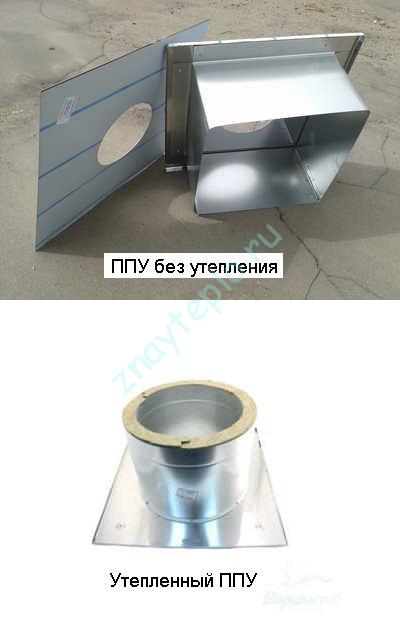

Место, где труба проходит сквозь перекрытие, нужно изолировать негорючим материалом

Во время монтажных работ особое внимание необходимо обратить на соответствие размеров сэндвич дымоходов из нержавеющей стали, тщательную герметизацию стыковочных мест и прохождению канала через крышу. В некоторых случаях для обустройства прохода может потребовать изменения конструкции кровельной обрешетки. Бруски, которые создают препятствие, вырезают и переносят в иное место.

Обратите внимание! Мешающие стропила и балки нарушать не следует, а место выхода канала из нержавеющей стали – сдвигается.

Эта особенность характерна для устройства дымохода в готовом строении. Снизу к месту прохода подставляют трубу, а сверху на нее надевают элемент патрубка, закрепляющийся к покрытию кровли с помощью саморезов. Поверхность примыкания к крыше обрабатывается мастикой. Этот специальный элемент является опорой для надевания внешней трубы. Конструкция по периметру венчается юбкой из нержавейки. Завершающим этапом сборки является монтаж оголовка дымоотводного канала. По окончании работ выполняется проверка тяги.

Важные моменты наружной установки

При выполнении наружной сборки и прохождении канала из стали через стену из дерева печная труба дополнительно обматывается слоем асбеста.

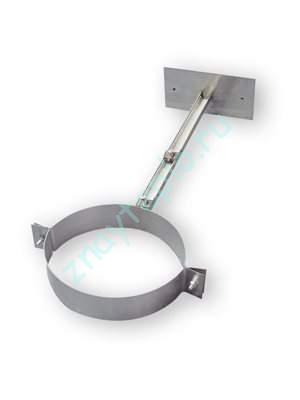

Наружную часть дымовой трубы нужно надежно крепить к стенам, а при необходимости следует применить и растяжки

Для глиняных, бетонных и кирпичных стен достаточно изоляции просвета монтажной пеной, предназначенной для наружных работ. Недопустимо соединять сэндвич трубы из нержавейки в месте их прохода через стену. Если случайно стык попал на эту точку, то следует обрезать канал до прохода, а потом заделать в стену целую часть трубы.

Высота сборки дымохода над кровлей не менее полметра. Труба фиксируется через каждые 200 см, однако, в целях недопущения провисания и искривления, можно крепить чаще.Возвышение дымохода сэндвич из нержавейки над крышей зависит от его близости к коньку. Если высота больше 200 см, то следует дополнительно закрепить трубу к кровле с помощью троса из металла. Такое решение придаст конструкции прочность.

Дымоходы сэндвич из нержавеющей стали являются наиболее оптимальным решением, поскольку могут быть установлены в домах, выполненных из любых материалов. Они характеризуются высокой степенью надежности.

trubamaster.ru

Труба сэндвич для котла с дымоходом

Дымоход может быть выполнен из различных материалов. Самым традиционным является кирпич, но устройство такого дымохода требует больших капиталовложений и много времени.

Намного удобнее и эффективное использовать современные дымоходы — «сэндвич». Это не только эффективно, но и практично, функционально, эстетично. Главное преимущество такого дымохода — это возможность произвести все необходимые работы по его монтажу самостоятельно, сэкономив тем самым на оплате труда наемных работников.

Главное быть знакомым с правилами установки, купить качественные материалы, прошедшие процедуру сертификации. Труба сэндвич для дымохода обладает целым рядом преимуществ, среди которых можно выделить следующие факторы:

отсутствие конденсата;
незначительные отложения сажи;
простота обслуживания;
высокая пожаробезопасность;
эстетичность и легкий вес.

Такая труба для дымохода подойдет, как для установки в доме, так и любом другом помещении, где используется печь или газовый котел.

Сборка сэндвич трубы

В комплект готовой конструкции входят несколько основных элементов, длина которых составляет один метр. Все отдельные сегменты последовательно вставляются друг в друга. По своей внутренней конструкции изделие, состоящее из внутренней и наружной трубы, с промежуточным утеплительным слоем. Для изготовления внутренней трубы чаще всего применяют нержавейку, внешняя труба может быть выполнена из сплавов цветных металлов, что повышает ее эстетичные свойства.

Покупать сэндвич трубу, изготовленную из оцинковки, крайне нежелательно. Связано это с тем, что при постоянных температурных перепадах, труба из оцинкованного металла будет видоизменять существующие размеры, в то время, как трубам из нержавейки это не свойственно. При этом, если у вас в банном помещении стоит твердотопливный котел, то труба должна быть изготовлена из качественной нержавеющей стали, обладающей высокой степенью жаропрочности.

Для создания теплоизоляционного слоя принято использовать минвату, которая не горит, а при тлении не выделяет в атмосферу токсичных и вредных веществ. Толщина теплоизоляционного слоя может находиться в пределах 25?60 мм. В некоторых случаев, в качестве утеплителя может быть использован керамзит или полиуретан.

Соединяться трубы между собой могут байонетовым способом или с помощью фланцев, относительно «мостика холода», кроме этого «по конденсату» и «по дыму». Соединение по дыму дает полную гарантию, что угарный газ не попадет во внутренние помещения, а по конденсату, что влага, образовавшаяся в результате перепада температур, будет постепенно стекать по трубе вниз. В чем заключается разница между этими двумя способами соединения?

В первом случае, дым беспрепятственно выходит наружу, но на теплоизоляционный слой может попасть конденсат, а воздействие влаги на утеплитель крайне нежелательно. Во-втором случае, верхняя труба соединяется с раструбом нижней трубы, что исключает попадание влаги, но не гарантирует проникновение угарного газа в помещение. Как видно оба способа имеют свои недостатки, устранить которые можно только с помощью тщательно произведенной герметизации всех стыковочных швов. Не рекомендуется устанавливать сэндвич трубу непосредственно на печь или газовый котел, а в местах примыкания с кровлей, балками, плитами перекрытия, она должны быть хорошо изолирована.

Монтаж сэндвич трубы

Монтаж осуществляется очень легко и сделать это может практически любой человек, не обладающий определёнными знаниями и навыками. Установка осуществляется снизу вверх и весь монтаж проходит в несколько этапов.

Первый этап. Соединение элементов дымохода. Один конец трубы обязательно имеет сужение. Его и требуется вставлять в соединяемую трубу. За счет того, что в таком дымоходе практически не образовывается сажи, из него легко выводится конденсат. Еще намного больше упрощает эту задачу установка специальных тройников.
Второй этап. Выводим сэндвич трубу наружу. Здесь может быть два различных варианта решения задачи. Через крышу или стену. Если труба по плану будет выходить через стену, то ее в этом месте необходимо будет разобрать. По линии выхода трубы монтируются специальные кронштейны, с помощью которых и будет закрепляться труба к основанию стены. Образовавшееся отверстие можно заделать фанерой, дополнительно прикрепив к ней асбестовый лист. Кроме этого, делаем еще одно дополнительное усиление с помощью оцинкованного металла. Прорезаем в листе квадратное отверстие и устанавливаем проходник, который крепиться с помощью шурупов. Оцинковку можно покрасить и покрыть лаком, чтобы предупредить появления коррозии металла. После этого просверливаем отверстие необходимого диаметра и вставляем в него сэндвич трубу. Соединять внутреннюю трубу с внешней, следует таки образом, чтобы вы хорошо могли видеть место соединения. Это позволит вам контролировать самое уязвимое место вашего дымохода.
Третий этап. Крепление дымохода. Все элементы, колена, тройники — скрепляются специальными хомутами. Кроме этого, тройники крепятся еще опорным прочным кронштейном. Верхнюю часть дымохода для подстраховки укрепляем растяжками под углом в 120 градусов. Трубы между собой скрепляются обжимными хомутами. Тройники и переходники с помощью этих же хомутов, но с двух сторон.
Четвертый этап. Заключительный. В первую очередь после окончания проведения монтажа, снимает защитную пленку с трубы. Оптимальная длина вашего дымохода должна составлять как минимум пять-шесть метров, если считать от оголовка до колосника. Тщательно герметизируем все стыковочные соединения. Для выполнения этой работы используют жаропрочный герметик, рассчитанный на максимальную температуры эксплуатации не менее 1000 градусов. Когда все будет готово, следует провести испытание дымохода, чтобы можно было уже визуально определить, насколько качественно вы выполнили герметизацию швов.

Как видно из прочитанного, монтаж дымохода вполне под силу произвести самостоятельно. Главное купить комплект всех необходимых элементов и иметь в своем распоряжение инструменты, которые могут потребоваться в процессе работы.

Отзывы

После того, как установил у себя дома сэндвич дымоход, могут сказать, что действительно монтируется он легко и просто. Как недостаток, могут отметить, что покупка качественного дымохода может обойтись в «копеечку», но учитывая длительный срок эксплуатации, надеюсь, что он себя за это время окупит. На установку его в сауне потребовался один день и еще один ушёл на герметизацию и проверку.

Алексей г. Москва

У меня в бане сэндвич дымоход эксплуатируется уже на протяжении 12 лет и пока за это время никаких нареканий в его адрес у меня не накопилось. Главное не экономить на покупке качественного дымохода и тогда никаких проблем в процессе его эксплуатации уже не возникнет.

Борис г. Москва

o-cemente.info

описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
Работа по устройству дымового канала может выполняться в любой сезон года.
Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
Внутренняя часть канала не подвергается действию наружных природных условий.
Не требует постоянных ремонтов и замен, кроме чистки от сажи.
Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
Длина отрезков сэндвичей в продаже полметра и один метр.
Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
Внешний диаметр выпускают от 200 мм до 430 мм.
Уголки для поворота продают на 90º. Тройники на 90º и 135º.
Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.

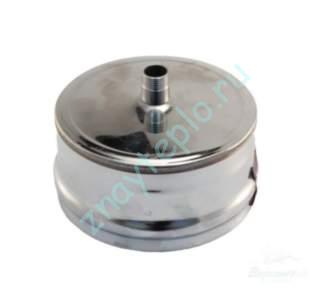

Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.

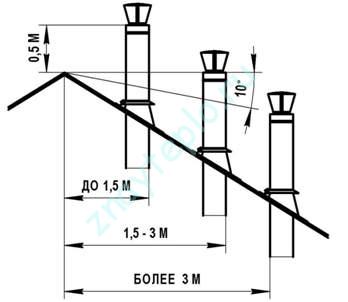

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.

pechi.guru

Сэндвич дымоходы, общие сведения и видео инструкция

Оглавление статьи

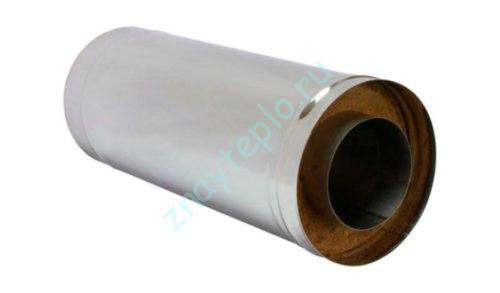

Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке. На данный момент «сэндвичи» — это самое популярное и доступное решение для оборудования системы отведения дыма. Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы, между которыми находится слой утеплителя. Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию. Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

Тройник с керамической трубой внутри.

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

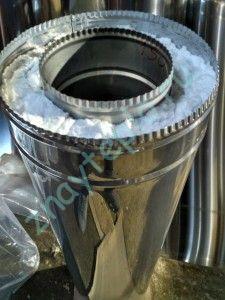

Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом. На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.

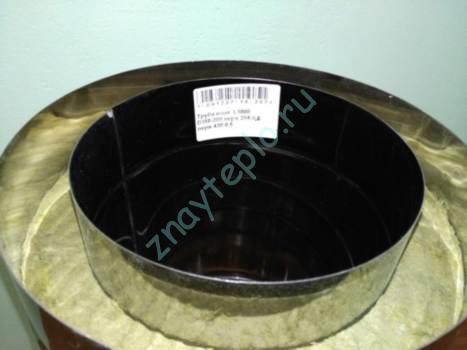

Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории. Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал. При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента. Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.

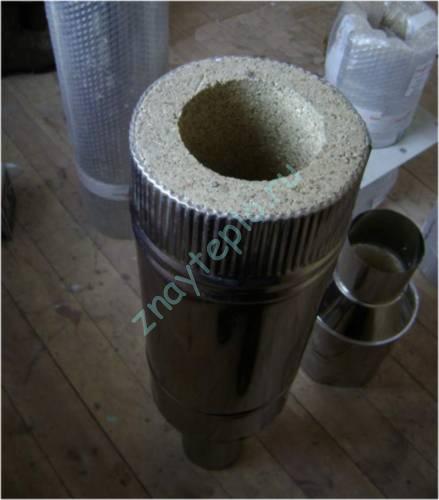

Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева. В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию. Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой). Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции. Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов.

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

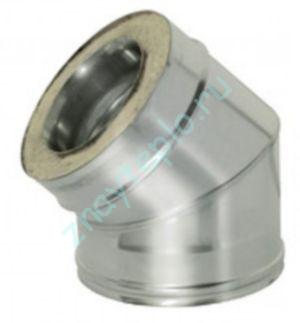

Оцинкованная сталь — самое бюджетное решение с самым коротким сроком службы. Оцинковка может «прогореть» за 2 отопительных сезона и потом ее придется полностью менять.
Ферритная нержавеющая сталь AISI 430 или AISI 439 — применима для котлов с «сухим» режимом работы, то есть без конденсата. А для этого отходящие газы должны иметь достаточно высокую температуру. Это условие хорошо выполняется на банных печах и котлах старой конструкции, где нет длинных теплообменников и дым не успевает сильно остыть. Максимальная температура отходящих газов не должна превышать 600 градусов. Последнее означает, что перегревать их тоже не стоит. Тут нужна золотая середина.
Аустенитная «нержавейка» AISI 304 или AISI 316 — используется для современных твердотопливных и газовых котлов с высоким КПД. При высоком коэффициенте полезного действия, выхлоп будет попадать в дымоход уже остывшим. Это приведет к образованию большого количества конденсата, который является слабой кислотой. Данные сорта стали отлично подходят для работы в таких условиях.

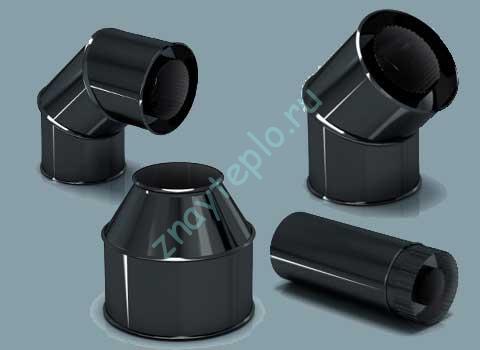

Эмалированные дымоходы — на данный момент это экзотика, но данное решение имеет право на жизнь. Эмаль позволяет сделать относительно недорогой дымоход устойчивый к воздействию кислотного конденсата и высокой температуры (до 800° С). Недостатком тут является высокий риск повредить эмаль во время монтажа и перевозки. А каждый такой скол уменьшает срок службы.

Инструкция по монтажу сэндвич дымохода.

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

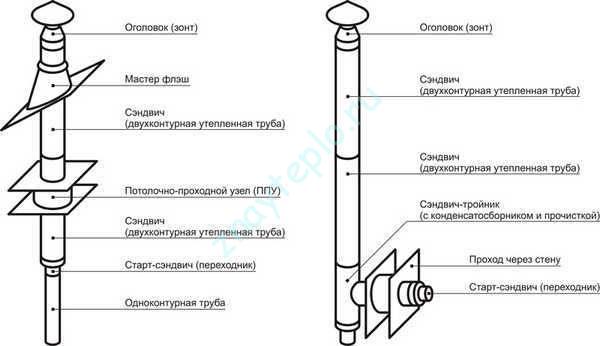

Через перекрытия и кровлю (на рисунке слева).
По наружной стене (на рисунке справа).

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле. Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил. Если про это забыть, то первая же топка котла может закончиться пожаром. Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок. В результате чего деревянный брус или доски, из которых он сделан начинают тлеть. Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит). Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя. Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона. Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Крышная разделка.

Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома. Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ). С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Проход дымохода через стену.

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой. Она крепится к стене при помощи консолей (специальных угловых креплений). Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

В самой нижней точке дымохода устанавливается заглушка с резьбовым штуцером для отвода конденсата. Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма. Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх. В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич. Они отличаются только отсутствием или наличием раструба на одностенной половине.

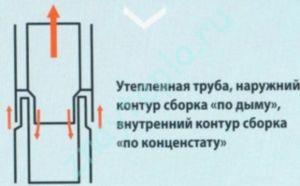

Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич». При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму). Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату). Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

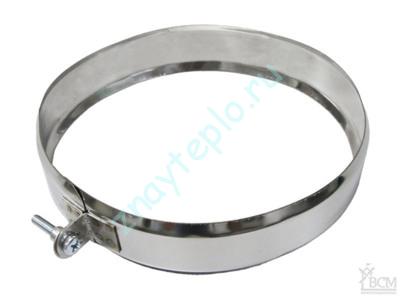

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

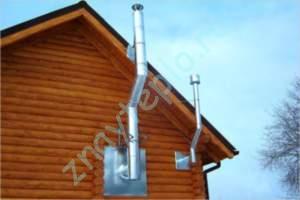

В определенный момент вам придется обходить трубой козырек крыши. Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич». Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше

После этого необходимо правильно выбрать его высоту над кровлей. Здесь пользуются правилом, изображенным ниже на рисунке:

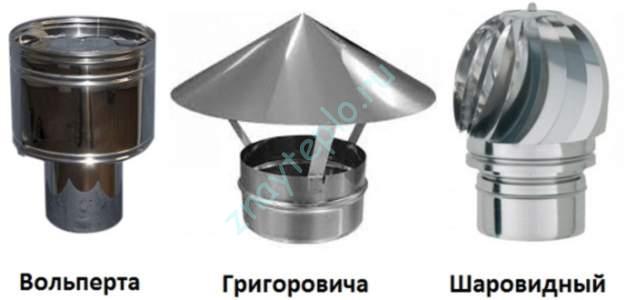

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра. Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

Вот и все! На словах все просто и гладко, а в жизни к сожалению не так. Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Видео инструкция по монтажу сэндвич дымоходов.

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам. Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

znayteplo.ru

Сэндвич-труба для дымохода

Дымоход — неотъемлемая часть любой печи или отопительного котла. Сейчас для устройства дымоходов предлагаются различные материалы. Один из них— так называемые сэндвич-трубы. Что это такое, чем они хороши и как установить дымоход из сэндвич- труб самостоятельно?

Что такое сэндвич-труба

Сэндвич-трубы называются так потому, что в разрезе они выглядят как многослойный бутерброд. Они состоят из нескольких частей:

внутреннего контура, по которому выходят из печи продукты горения, он изготовлен из жаропрочной нержавеющей стали, латуни или меди,
слоя утеплителя — базальтового волокна или пенополиуретана, в зависимости от предназначения трубы утеплитель может быть разной толщины,
наружного защитного слоя из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее, чем металлические, поэтому под них необходимо устроить основание. При этом керамические варианты более долговечны — их срок службы составляет 25-30 лет, тогда как уметаллических — около 15, а иногда и меньше. Керамический сэндвич представляет собой трубу из жаростойкой керамики, которая снаружи оборачивается утепляющими матами. Наружная оболочка сделана из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собирают дымоходы необходимой длины и формы. Длина одного модуля — около 1 м. Соединяются они между собой точно так же, как канализационные трубы: один конец каждого модуля имеет расширение, а другой сужен.

Кроме прямых цилиндрических модулей в комплект входят и другие элементы:

тройники для соединения с вертикальным участком,
крепежные элементы,
узлы для отвода конденсата,
отводы для поворота канала на 90 или 45 градусов,
узлы для прохода через перекрытия и кровлю,
флюгеры, предотвращающие обратную тягу,
защитные грибки,
конусы,
ревизия для обслуживания дымохода — утепленный тройник с дверкой, который крепится в нижней части дымохода под тройник 45 градусов.

Важно! Если отопление газовое, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что он маркируется двумя числами: внутренним и внешним диаметром. Например, внутренний диаметр дымохода 150*250 равен 150 мм, а внешний — 250 мм.

Преимущества сэндвича

Почему для дымохода стоит выбрать дымоходы сэндвич, сделанные из нержавеющей стали? Они имеют ряд важных преимуществ:

небольшая масса,
компактный размер,
совместимость с разными типами отопительных приборов,
можно устанавливать как внутри, так и снаружи дома,
небольшое количество сажи внутри благодаря гладким стенкам,
эстетическая привлекательность,
пожаробезопасность — внешняя оболочка не нагревается до температур, создающих угрозу возгорания,
устойчивость к коррозии,
не нужно дополнительное основание,
дымоход может быть не только прямой, но и изогнутой формы,
возможность установки своими руками.

У этого вида дымоходов есть и свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности связана с тем, что при нагревании и охлаждении дымоход расширяется и сужается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собирать сэндвич дымоход своими руками таким образом, чтобы широкая часть внутренней трубы была направлена вверх — этот способ называется «по конденсату». Дым поднимается снизу вверх, а образующийся в трубе конденсат стекает вниз, поэтому, если собрать трубу как на картинке слева, конденсат будет задерживаться в соединениях и протекать в утеплитель. Влага в утеплителе не только уменьшает его теплоизолирующие свойства, но и при замерзании разрывает трубу, из-за чего она быстро приходит в негодность. При этом внешняя труба должна быть расположена «по дыму» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба кратчайшим путем выводится наружу, и основная ее часть находится на улице. Плюсы приставного дымохода:

легче обслуживать,
не занимает место внутри дома,
нет необходимости в дополнительных узлах для прохода через перекрытия.

Если выбрана установка дымохода сэндвич внутри дома, то дымоход меньше подвергается внешним воздействиям, таким образом можно установить его в бане и на начальном отрезке перед трубой сэндвич установить бак для подогрева воды или секцию для каменки.

Важно! При любом способе монтажа дымохода между котлом или печью и сэндвич-конструкцией должна быть обычная труба без утепления, которая должна иметь две заслонки-шибера для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, для какого отопительного прибора вы делаете дымоход, располагаете вы его в здании или снаружи, есть некоторые общие правила.

Высота дымохода должна быть не менее 5 м.
Горизонтальные участки должны быть не длиннее 1 м. Их делают с уклоном в 3 градуса от печи или котла для стока конденсата.
Нельзя заужать дымоход. Это значит, что внутренний диаметр труб не может быть меньше диаметра выходного отверстия печи, но может быть больше. Для соединения труб разного диаметра используют специальные переходники.
При креплении на регулируемых кронштейнах расстояние от стены должно быть не менее 25 см.
Кронштейны должны быть расположены не реже, чем каждые 2 м на вертикальных участках и каждый метр на горизонтальных.
На тройники и отводы не должна приходиться нагрузка от вышележащих частей дымохода.
Высота трубы зависит от того, насколько близко она расположена к коньку крыши. Если расстояние между дымоходом и коньком меньше 1,5 м, он должен подниматься над крышей как минимум на 0,5 м. Если расстояние от конька — 1,5-3 м, то труба дожна заканчиваться на уровне конька. Если дымоход установлен дальше 3 м от конька, то его верхняя часть должна быть на линии, которую нужно мысленно провести от конька под углом 10 градусов к горизонту, как на рисунке.
Высота над плоской крышей — не менее 50 см, над крышей из горючего материала —от 1,2 м.
Если кровля сделана из горючих материалов, то устанавливают дефлектор с искрогасителем.
Если на крыше находятся какие-то надстройки или она примыкает к другому зданию, то труба должна возвышаться над ними.
Если труба возвышается над кровлей более чем на 1,2 м, ее дополнительно фиксируют растяжками, которые прикрепляются к специальному хомуту. Другим концом растяжки крепят к неподвижным частям здания.
Изгибов и поворотов должно быть минимальное количество — не более трех. Желательно использовать поворотные элементы с углом 45, а не 90 градусов.

Монтаж металлического сэндвич-дымохода

Монтируют сэндвич трубу для дымохода снизу вверх. На выход печи или котла надевают специальный переходник, место соединения промазывают герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после печи должен быть из обычной неутепленной трубы. Затем к нему присоединяют модуль из сэндвича. Открытый слой утеплителя закрывают заглушкой или используют специальный стартовый элемент с закрытым утеплителем. Стартовую трубу и весь отрезок до первого тройника надевают «по дыму». Если он расположен горизонтально, то делают небольшой уклон в 3 градуса от отопительного прибора, чтобы конденсат не стекал в него.

Далее собирают сэндвич для дымохода «по конденсату». Стыки между модулями также промазывают герметиком и стягивают хомутами. При первой же топке печи и нагреве трубы герметик затвердеет и увеличит прочность соединения.

Важно! Если дымоход необходимо провести через стену или кровлю, на месте прохода не должно быть стыка двух секций. При креплении кронштейнами они также не должны располагаться на стыках модулей.

При сборке сложно хорошо соединить одновременно внутреннюю и внешнюю трубы. Тогда поступают следующим образом. Внутреннюю трубу выдвигают узким концом на 15-20 см, плотно вставляют ее в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть сдвигают вниз, чтобы получилось как можно более плотное соединение. Снаружи место соединения стягивают хомутом.

Если стена сделана из несгораемого материала, то трубу необходимо пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра. Между гильзой и стеной прокладывают базальтовый шнур, а сэндвич трубу для дымохода внутри фиксируют, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, деревянная, то при сборке дымохода сэндвич своими руками используют специальный металлический узел прохода. Для этого в стене делают квадратное отверстие такого размера, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняют базальтовой ватой, снаружи отверстие закрывают металлической пластиной или специальной декоративной розеткой. Щели герметизируют. Также выпускаются уже готовые проходные узлы с теплоизолятором (типа «сэндвич в сэндвиче»).

Металлическая пластина, которая закрывает проходной узел, должна опираться на кронштейны. На них же опирается вся вертикальная часть дымохода. В нижней ее части монтируют ревизию с краном или дверкой для отвода конденсата. Если дымоход длинный и тяжелый, то предусматривают дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делают внутри помещения, то также соблюдают необходимые зазоры между дымоходом и стенами. Через перекрытие трубу проводят также, как через стену. Проход трубы через крышу делается с помощью эластичного узла (крызы), как на фото.

Если кровля сделана из плоского материала, а не рифленого, как профлист, может быть достаточно куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от попадания влаги, а сверху — грибок. Стык между грибком и трубой герметизируют.

Заключение

Металлические сэндвич-дымоходы просты в монтаже и уходе, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной работы дымохода необходимо знать некоторые основные правила и соблюдать технологию.

bouw.ru

Каталог товаров:
