Автоматические котлы на твердом топливе: просто, надежно, гениально! Автоматические котлы

Твердотопливные котлы с автоматической подачей топлива

Среди обширного семейства теплогенераторов, сжигающих различные виды биомассы, особое место занимают твердотопливные котлы с автоматической подачей топлива. Они становятся все более востребованными, поскольку в отличие от традиционных агрегатов на дровах полностью удовлетворяют одному из главных требований пользователей – удобству в обслуживании и эксплуатации. В данном материале мы проведем обзор существующих котлов с автоматизированной загрузкой и разберемся, какие виды твердого топлива они могут использовать для своей работы.

Виды автоматических котлов

Главным недостатком твердотопливного теплогенератора считается частая загрузка древесины или угля. Чтобы устранить его, нужно автоматизировать подачу топлива, но это не так просто, устройство для загрузки поленьев пока еще не придумано. Но если горючее имеет сыпучую структуру, то решить вопрос гораздо проще, что и было сделано в соответствующих отопительных агрегатах. По типам сжигаемой сыпучей биомассы они делятся на следующие виды:

• пеллетные котлы с автоматической подачей топлива;
• угольные автоматические теплогенераторы;
• агрегаты, работающие на щепе;
• универсальные котлы.

Рассмотрим каждый из представленных видов подробнее.

Котлы на пеллетах

Пеллеты – универсальное биотопливо, изготавливаемое в виде твердых цилиндрических гранул. Универсальное оно потому что в качестве сырья для его производства используются разнообразные отходы древесины и сельскохозяйственной продукции: опилки, щепа, лузга подсолнечника, солома и так далее. В свою очередь, котел на пеллетах – это совершенный полностью автоматизированный агрегат, требующий внимания человека не чаще 1—2 раз в неделю. Помимо этого достоинства, теплогенератор обладает и другими:

• cамая высокая эффективность работы среди всех твердотопливных котлов – до 90%;
• высокая степень автоматизации, включая розжиг;
• полное отсутствие инерции и опасности перегрева теплоносителя. После того как прекращается подача топлива и воздуха в зону горения, пламя затухает практически сразу;
• экологичность и чистота в помещении топочной.

Из недостатков следует отметить лишь два существенных: это высокая стоимость оборудования и сервисного обслуживания, а также необходимость хранения гранул в сухом помещении, чтобы они не отсырели и не рассыпались.

Все достоинства, которыми обладает пеллетный котел, проистекают из удачной конструкции системы топливоподачи и горелочного устройства. Сам агрегат не представляет собой ничего особенного – стальная либо чугунная камера сгорания с двух – или трехходовым теплообменником, окруженные водяной рубашкой. В тело котла встроены различные датчики, функционирующие совместно с контроллером и передающие ему информацию о наличии тяги, температуре, давлении, уровне воды в котловом блоке и так далее.

Примечание. Агрегаты некоторых зарубежных производителей рассчитаны для работы с различными типами факельных горелок. В один и тот же корпус можно встроить горелку на природном газе, дизельном топливе или пеллетах – на выбор.

Куда больший интерес представляет то, как устроена автоматическая подача топлива в камеру сгорания пеллетного котла. Здесь главным элементом является шнековый конвейер, перемещающий гранулы в зону горения.

Внутрь шнека топливо сыпется под собственным весом из загрузочного бункера, а дозируется в зависимости от температуры теплоносителя. Ее отслеживает контроллер с помощью соответствующего датчика и регулирует расход пеллет, управляя электродвигателем шнека и вентилятора – нагнетателя воздуха, тем самым изменяя тепловую мощность агрегата. Если загрузочный бункер близок к опустошению, то по сигналу датчика контроллер информирует об этом домовладельца, а после останавливает работу.

Многие автоматизированные системы подачи пеллет могут управляться на расстоянии через GSM – связь или мобильное приложение для смартфона. Это зависит от наличия соответствующей функции у контроллера.

Автоматические котлы на угле и щепе

Устройство и принцип действия данных агрегатов мало чем отличается от пеллетных. Шнековый конвейер таким же образом осуществляет подачу угля в топку по команде блока управления, так же работает нагнетание воздуха и розжиг. Разница есть в конструкции самого шнека, для угля он сделан более массивным, соответственно, увеличена мощность электродвигателя. Кроме того, угольный твердотопливный котел с автоматической подачей топлива требует горючее определенного качества и влажности. Это связано с особенностями конструкции ретортной горелки, применяющейся в подобных теплогенераторах.

Отопительные агрегаты, сжигающие щепу, имеют в подающем устройстве одну дополнительную функцию – измельчение древесины. Ведь длина щепы может быть разной и шнек под нее предусмотреть невозможно. Чтобы сделать размеры щепок одинаковыми, в подающий патрубок между бункером и шнеком встраивается поворотный нож-измельчитель. И конвейер, и нож приводятся в движение от одного мощного электродвигателя. Такие изделия предлагают многие европейские производители, например, австрийский автоматический твердотопливный котел на щепе FROLING.

Немного об универсальных агрегатах. Их удобство в том, что в случае недостатка какого-нибудь вида сыпучего топлива можно в любой момент перейти на обычные дрова. Для этого конструкцией предусмотрена дополнительная камера сгорания для закладки деревянных поленьев. Конечно, КПД в этом случае значительно снижается (от 90 до 80%), поскольку отопитель функционирует в режиме простого твердотопливного котла. Следует отметить еще одно обстоятельство: каждый производитель автоматических котлов старается расширить ассортимент сжигаемого топлива, модернизируя систему подачи. Поэтому некоторые изделия помимо пеллет могут использовать угольную пыль, экогорошек и даже лузгу семечек. Пример тому – польские универсальные котлы DEFRO DUO UNI.

Заключение

Мы уже привыкли к мысли, что работа котла на твердом топливе предполагает постоянный присмотр за ним, частые загрузки и обслуживание. Но прогресс не стоит на месте, с каждым годом на выставках и рынке появляются новые образцы автоматических агрегатов, избавляющих нас от обязанностей домашнего кочегара.

cotlix.com

Автоматический котел твердотопливный длительного горения

Автоматические котлы на твёрдом топливе длительного горения являются инновационным продуктом, созданным для генерации тепла и подогрева воды. Они используется как для жилых, так и для промышленных помещений любого размера. Продвинутая система управления устройства выдаёт определённое количество тепла – оно зависит от выставленных настроек.

Время работы конструкции зависит от его типа. В среднем, агрегат способен работать около семи дней при одной загрузке топлива. В качестве материала может применяться серый чугун или сталь, которая отличается высокой прочностью и долговечностью. Это позволяет обеспечить надёжное функционирование конструкции и долгую службу на протяжении многих лет. Такое устройство приобретают для получения комфорта в процессе применения и экономии расходных материалов каждый день. Отзывы о твердотопливных котлах длительного горения свидетельствуют о важности правильного выбора топлива.

«Умная» технология обогрева легко регулируется, чтобы владелец помещения получил ровно столько тепловой энергии, сколько требуется для комфортной работы или проживания. Твердотопливный котёл с автоматической подачей топлива способен функционировать без участия владельца.

Типы растопки для установки – как выбрать топливо

Котлы верхнего горения на твёрдом топливе могут использовать различные виды «пищи». Её калорийность отличается, что влияет на эффективность работы конструкции. Если клиент решил приобрести такой котёл, то использование менее «энергоёмкого» топлива сказывается на изменении уровня генерации тепла в худшую сторону в зависимости от влажности.

Вот основные типы топлива:

• Дрова – самый распространённый и относительно дешёвый товар;
• Торфяные брикеты – доступный вид топлива на территории России;
• Гранулы – обусловлены высоким показателем выделения тепловой энергии;
• Антрацит – самый древний из ископаемых углей, который отличается большой теплопроводностью;
• Кокс – твёрдый продукт, изготавливаемый путём прокаливания каменного угля;
• Бурый уголь – состоит из торфа и содержит около 70% углерода.

Перед приобретением того или иного варианта котла следует обратить внимание на вид используемого топлива. Чаще всего производитель указывает тип первичного топлива, которое будет давать наибольшее количество тепловой энергии. Лучше соблюдать это правило, чтобы получить максимальное КПД и сделать процесс нагревания воздуха комфортным.

Какое топливо самое лучшее?

Котлы горения на твёрдом топливе могут топиться по-разному и существуют различные виды подобного оборудования. Для выбора оптимального варианта следует уточнить тип основного топлива для устройства – это может быть котёл на древесине или угле. Если изготовитель рекомендует применять дерево как основной вид «пищи», то его КПД будет максимальное. В случае использования вторичного топлива эффективность выдачи тепла может снизиться на 12 или более процентов.

Если вы используете брикеты, то они могут быть из торфа, соломы или отходов древесного типа (опилки пыль и так далее). Профессионалы рекомендуют применять только те брикеты, которые производятся методом прессования. Если данный вид топлива в камере горения распадается на опилки, то его лучше применять в комбинации с дровами или углём. Пеллеты могут быть созданы из соломы или смеси опилок и древесной пыли. Лучше всего использовать пеллеты без коры или песка – эти компоненты мешают процессу горения. Дрова лучше класть сухие, чтобы их расход был минимальным.

Следует обратить внимание на целесообразность применения топлива и приобретения котла. Если жилое помещение или предприятие находится в окружении лесов, то лучше использовать дрова. В случае расположения дома в степной местности, можно приобрести котёл на торфобрикетах. Профессионалы рекомендуют подбирать наиболее эффективное топливо для получения наилучшей отдачи при низких финансовых затратах.

Типы рассматриваемого агрегата

Этот вид устройства можно поделить на две основные группы:

• С системой самостоятельной подачи топлива;
• Конструкции, которые требуют ручной загрузки.

Систему самостоятельной подачи используют устройства на пеллетах, которые состоят из гранул. Их кладут в уникальные ёмкости, которые расположены рядом с устройством. Пеллеты подают в камеру горения посредством работы двигателя или шнека. Такая конструкция обладает хорошим показателем КПД и способна функционировать без участия владельца на протяжении нескольких дней или недель в зависимости от конкретной модели. Время горения пропорционально вместимости и ёмкости.

Типы твердотопливных котлов длительного горения, которые используют ручной метод загрузки можно разделить на три группы:

• Традиционный – изготовлен из стали или чугуна;
• Пиролизный – применяет метод разложения древесины;
• Конструкции длительного горения – может использовать топливо с влажностью в 20%.

Каждый вид обладает своими преимуществами и недостатками. Самым продвинутым устройством является последний тип котла, который можно назвать более продвинутым и наиболее эффективным.

Мнение профессионалов о твердотопливных котлах длительного горения

Главное достоинство данного котла заключается в простоте конструкции и лёгкости обслуживания. При помощи автоматической системы можно выставить необходимую мощность, чтобы устройство выдавало только определённое количество тепла. Дальше агрегат всё сделает самостоятельно. Отзывы о твердотопливных котлах длительного горения свидетельствуют о высоком качестве продукта и долгом сроке годности.

Специалисты выделяют следующие преимущества устройств:

• Относительно низкая стоимость конструкции;
• Возможность комбинирования различных видов топлива для снижения расходов;
• Малая цена топлива – дрова стоят во много раз дешевле электроэнергии;
• Независимость – автоматическая система сама управляет подачей топлива;
• Высокая отдача тепла и постоянное поддержание температуры воды.

Мнение пользователей о котлах данного типа

Отзывы о котлах на твёрдом топливе длительного горения сообщают о высоком уровне теплоотдачи и надёжности конструкции. Некоторые владельцы устройства отмечают, что зимой потребление топлива вырастает, что не соответствует информации со стороны производителя. Однако если сравнить финансовые затраты на электричество, то всё равно экономия налицо. В дешёвых моделях придётся загружать дрова вручную и в морозы это придётся делать один раз в четыре часа. Поэтому большинство потребителей предпочитают приобретать пиролизный вариант.

Отзывы о котлах на твёрдом топливе длительного горения говорят о том, что дешёвые модели нуждаются в регулярном обслуживании. Также придётся заботиться о постоянной доставке дров или угля, чтобы поддерживать работы котла. Однако это актуально только для предприятий. Если применять данное устройство в жилом помещении, то совсем необязательно топить дом постоянно. В некоторых помещениях достаточно чтобы конструкция поработала несколько часов и этого тепла хватит на пару суток. Ясно одно – котёл очень удобен в эксплуатации и обладает относительно низкой ценой.

С этим постом просматривают так же

на ваш сайт.

pechky.ru

Автоматические твердотопливные котлы – классификация и принцип работы

Отсутствие газовой трубы в загородном поселке – это причина того, что система отопления домов будет основана на других видах топлива: на электричестве, на твердом топливе или на жидком. Традиционно потребители выбирают твердотопливные котлы, считая их более надежными, да и используемое в них топливо доступно и дешево. Правда, у таких котлов есть два недостатка: приходится все время следить за загрузкой топки и отключать агрегат, если дом покидается на несколько дней. Обе проблемы достаточно серьезные, но их можно решить, использовав автоматические  твердотопливные котлы.

Тот, кто изобрел конструкцию данного агрегата, сам, наверняка, долго мучился, используя в своем собственном доме твердотопливный котел. Новинка на рынке прижилась сразу. Во-первых, экономическая сторона дела была соблюдена полностью. Во-вторых, данный тип котлов работает очень эффективно. В-третьих, наконец-то решился вопрос ручного труда.

Разновидность автоматических твердотопливных котлов

• Традиционный тип. Это обычные котлы, работающие на твердом топливе, автоматика которых настраивается вручную. Подача воздуха в камеру сгорания регулируется с помощью шибера, то же самое можно сказать и подаче топлива, температурный режим выставляется вручную. У этих котлов есть большой плюс – работать они могут на любом виде твердого топлива.
• Комбинированный вариант. В данной конструкции устанавливаются разные приспособления, которые поддерживают режим горения того или иного вида топлива. В некоторых моделях для каждого вида топлива устанавливается своя камера сгорания, в других придется видоизменять топку. К примеру, устанавливать горелку.
• Пиролизные отопительные приборы – это уникальная конструкция, в которой используется технология отбора тепловой энергии не только от сжигания топлива, но и от отводящего в процессе горения газа. По сути, это автоматические твердотопливные котлы длительного горения, где твердое топливо не горит, а тлеет. Это на сегодняшний день самые дорогие, но очень востребованные отопительные приборы. У них достаточно высокий коэффициент полезного действия  — 90%. Единственное, что иногда отталкивает потребителей – это энергозависимость котла. Зато его функциональность на самом высоком уровне, все процессы производятся в автоматическом режиме. Можно сказать так, что пиролизные котлы – это современный подход к решению задач, связанных с отоплением частного дома, путем автоматизации контроля и регулирования процессов горения.

Монокотел со встроенным бункером

Внимание! Функционирование пиролизного котла в установленном режиме может варьироваться от одного дня до целого месяца. Но в этом случае установка определенного режима зависит не от конструкции самого котла и не от его функций, а от объема бункера, куда засыпается твердое топливо.

В настоящее время в специализированных магазинах потребители могут выбрать агрегаты, разные по мощности. Этот показатель варьируется в пределах 10-250 кВт. То же самое о разнообразии можно сказать и о топливе. Здесь и пеллеты, и угольный гранулят разных размеров, и опилки, и лучина, и прочее.

Принцип работы котла

Автоматический котел на твердом топливе – это все тот же обычный котел с небольшим дополнением в виде бункера, который является своеобразным складом, откуда в автоматическом режиме топливо подается в топку отопительного агрегата. Поэтому специалисты обращают особе внимание на процесс установки всех частей. Необходимо полное и точное соответствие, обусловленное инструкцией. Если монтажный процесс будет проведен на высочайшем уровне, то можно говорить о качественной долгосрочной эксплуатации автоматического твердотопливного котла.Принцип работы

Понятно и без слов, что через бункер можно подавать в камеру сгорания только гранулированные виды твердого топлива. Дрова тут явно использовать будет невозможно. Но и это не проблема. Стоят древесные гранулы недорого, найти их можно сегодня практически во всех магазинах. Хотя во многих моделях автоматических твердотопливных котлов можно использовать мелкие древесные отходы в виде щепы или опилок. Но будьте внимательны, в паспорте изделия указывается – можно ли использовать их или нельзя. Потому что производители выдвигают свои особые требования к каждой модели.

Почему требования разные? Все дело в том, что размер подаваемых частиц топлива, а также их технические характеристики (влажность, плотность), играют свою особую роль. Некоторые автоматические модели спокойно принимают даже самые маленькие кусочки древесины, в некоторых можно использовать средние размеры. Это важная составляющая эффективной и долгосрочной работы котлов.

Подача топлива в камеру сгорания происходит с помощью шнека, который вращается небольшим электродвигателем. Бункер может располагаться, как отдельно стоящая единица, или быть единым в одном корпусе с котлом. Самый распространенный в настоящее время агрегат – это твердотопливный котел на пеллетах.

Что такое пеллеты

Это топливные гранулы, которые изготавливаются из отходов древесины, торфа, сельскохозяйственной продукции (соломы, кукурузных початков, куриного помета и прочего). Это измельченные вышеописанные материалы, которые прессуются в цилиндрические гранулы определенного размера. Размер пиллет определяет возможность прохождения их через шнековое отверстие в топку котла.

Пеллеты

Кстати, для информации: чтобы изготовить одну тонну гранулированных пеллет, необходимо переработать от 2,3 до 2,6 м³ древесины. Плюс сам процесс производства требует тепловой энергии, которая выделяется путем сжигания еще одного кубометра опилок. Пеллеты фасуются в бумажные мешки, объем мешков может быть разным от 2 до 20 кг.

Чем пеллеты отличаются от обычных дров? Их влажность 8-12%, у дров она минимум 15%. Плотность раза в полтора выше. Все это обеспечивает высокую теплоотдачу топлива, даже, если оно не горит, а тлеет.

Устройство твердотопливного котла

Автоматика

В автоматических котлах на твердом топливе система автоматики выполняет несколько очень важных функций:

• Устанавливается температура и производится ее контроль в независимости от погодных условий на улице.
• Розжиг в большинстве моделей также производится в автоматическом режиме.
• Подача пеллет в зависимости от установленного режима работы котла.

А вот уборку и чистку камеры сгорания придется проводить вручную. Это несложно, тем более сам процесс проводится раз в неделю.

Пиролизный котел

В настоящее время производители автоматических твердотопливных котлов предлагают разные виды автоматических систем, которые могут:

• Управлять всеми процессами на расстоянии.
• Задавать температурный режим на несколько дней, понедельно, по часам и так далее. Чем меньше шаг установки режима, тем современнее автоматика используется в котле, тем дороже сам агрегат.

Требования к организации работы твердотопливных котлов

• Отдельное помещение для котельной, которое соответствует всем требованиям пожарной безопасности.
• Хорошо работающая вентиляционная система.
• Котел устанавливается на прочное основание (фундамент или постамент).
• Окружающие конструкции твердотопливного котла должны быть возведены из негорючих материалов или быть обшиты ими.
• Правильно установить дымоход под определенные нормы, которые требует модель агрегата.

Правильная установка

Кстати, дымоходу необходимо уделить особе внимание. Именно его грамотно проведенный монтаж дает гарантии, что автоматический твердотопливный котел будет работать эффективно, правильно и долго. Поэтому:

1. Дымоходная труба должна быть изготовлена из термостойкого материала, который мог противостоять процессам коррозии металлов.
2. Оптимальные размеры: диаметр – 180 мм, длина 4,0 м.
3. Дымоход должен быть утеплен.
4. Обязательное устройство ревизионных отверстий. Все дело в том, что при сжигании твердого топлива на дымоходе в большом количестве осаждается сажа, которая уменьшает сечение трубы. А это является причиной уменьшения тяги. Так что придется вручную периодически чистить дымоход. Процесс этот неприятный, но очень необходимый.

Не забудьте оценить статью:

otepleivode.ru

Принцип работы автоматических и полуавтоматических котлов.

Оглавление статьи

Доброго времени суток, всем моим читателям! В этом посте я постараюсь кратко и внятно рассказать об автоматических и полуавтоматических котлах на твердом топливе. Многие люди о них слышали, но далеко не все разобрались в том как они работают. Начну свой рассказ с полуавтоматических твердотопливных котлов.

Полуавтоматические твердотопливные котлы.

Главным элементом, отличающим такие котлы от обычных, является наличие блока управления, который управляет работой вентилятора. Вентилятор нужен для принудительного нагнетания в котел воздуха и поддержания горения на необходимом уровне. При помощи изменения частоты вращения вентилятора, можно менять скорость, с которой сгорает топливо. Следует понимать, что при замедлении сгорания топлива, происходит уменьшение мощности отдаваемой от котла системе отопления. Это приведет к снижению температуры внутри отапливаемых помещений. Полуавтоматические котлы могут работать на одной загрузке до нескольких суток, но при этом их мощность снижается настолько, что ее достаточно только для защиты системы от размораживания.

Возможность модулирования мощности позволяет его экономить. Например, вы можете запрограммировать котел на снижение мощности в то время, когда вы на работе, а перед вашим приездом мощность будет увеличиваться и дома будет становиться теплее. Или подключить внешние датчики температуры и корректировать работу котла в зависимости от погодных условий.

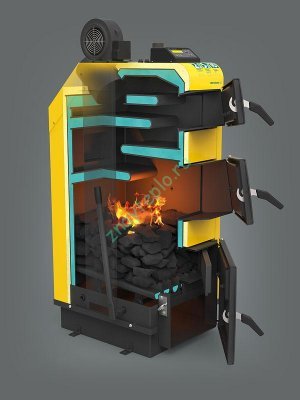

Внутреннее устройство полуавтоматического котла.

Давайте теперь разберемся в том, как устроен внутри полуавтоматический твердотопливный котел. Для этого нужно рассмотреть следующий рисунок :

Из рисунка видна очень интересная особенность — полуавтоматический котел горит сверху вниз! Это решение и позволяет держать интенсивность сгорания топлива внутри котла. Минусом такой схемы горения будет невозможность подкладывать топливо до полного сгорания загрузки. Некоторые модели котлов не имеют рычага для стряхивания золы в зольный ящик, что также усложняет очистку котла.

Еще одним минусом полуавтоматических котлов с вентилятором является их зависимость от наличия напряжения в бытовой электросети. На случай отключения света я рекомендую иметь источник бесперебойного питания, который будет поддерживать работу котла и циркуляционных насосов.

Требования по установке полуавтоматического котла.

К установке полуавтоматических котлов предъявляются следующие требования:

• Котел необходимо устанавливать в отдельном помещении с приточной вентиляцией.
• Котлу нужно подключать к отдельному дымоходу. Высота и диаметр дымохода рассчитываются отдельно, исходя из необходимой тяги. Начальный горизонтальный участок дымохода не должен быть длиннее 1,5 метров.
• На подаче котла до запорной арматуры необходимо установить группу безопасности, Давление срабатывания группы должно соответствовать рабочему давлению котла.
• При установке котла в закрытой системе отопления, объем расширительного бака выбирается как 15-25 % от полного объема теплоносителя в системе.

Более подробные требования по установке подключению и эксплуатации полуавтоматических котлов написаны в инструкции пользователя, с которой необходимо внимательно ознакомиться.

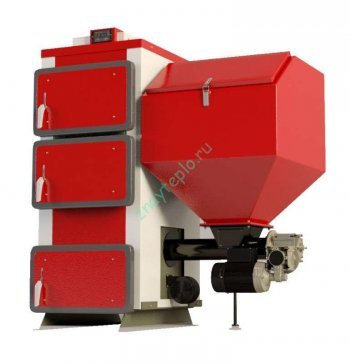

Автоматические твердотопливные котлы.

Автоматический твердотопливный котел отличается от полуавтоматического тем, что в нем контроллер управляет не только частотой вращения вентилятора, но и подачей топлива. Топливо подается из специального бункера по системе подачи — специальному шнеку. Такая система чем-то напоминает обычную мясорубку, только вместо мяса здесь топливо. В качестве такого топлива используется каменный или бурый уголь, в редких случаях используются пеллеты.

Время работы автоматического котла на одной загрузке будет зависеть от емкости бункера и режима работы котла, но, обычно, одной загрузки бункера должно хватать на 3-4 дня работы. А если, вам нужно уехать на неделю, то можно поставить котел в режим защиты от разморозки и он будет поддерживать минимальную температуру теплоносителя в системе.

Теперь рассмотрим внутреннее строение автоматических котлов.

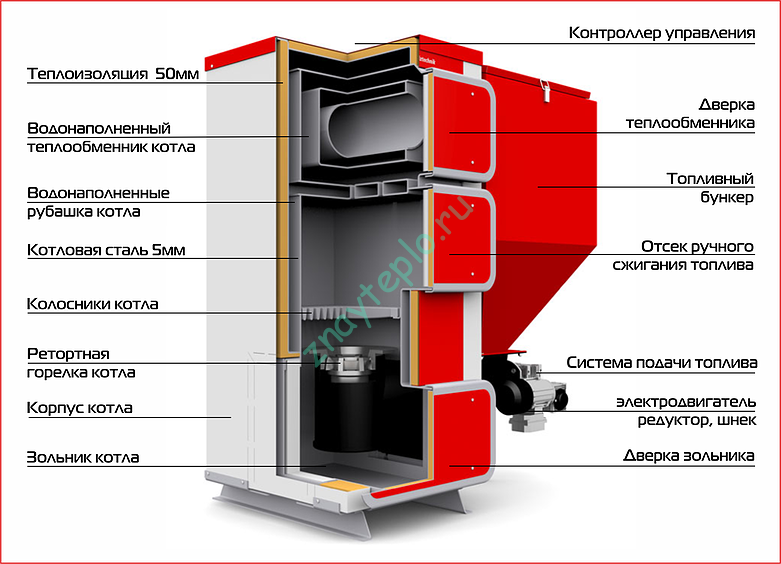

Внутреннее строение автоматических твердотопливных котлов.

Изнутри автоматические твердотопливные котлы устроены сложнее, чем полуавтоматические. Горение в автоматических котлах происходит с специальном устройстве — горелке. Для понимая устройства автоматических котлов посмотрите следующий рисунок:

Как видно из рисунка, топливо в котле автомате сгорает на специальной горелке, зола из которой ссыпается вниз в зольник. Наличие колосников позволяет топить котел в неавтоматическом режиме. Стоит отдельно рассказать о том, что для таких отопительных аппаратов нужен уголь определенной фракции (читайте об этом в паспорте котла). Нагрев теплоносителя происходит в теплообменнике котла. Для того, чтобы котел служил вам долго важно правильно обеспечить необходимый расход теплоносителя через котел и определенную его температуру на обратке котла. При слишком холодной обратке, теплообменник котла может треснуть (актуально для чугуна) или деформироваться. В больших системах с длинными контурами, в которых не получается выдерживать достаточно большую температуру на обратке, устанавливают трехходовые термостатические клапаны. Такие клапаны подмешивают горячий теплоноситель с подачи к холодному теплоносителю обратки.

Требования по установке автоматического твердотопливного котла.

Требования по установке автоматических котлов примерно соответствуют требованиям для полуавтоматических котлов, поэтому не буду повторяться. А если вам необходимо с ними ознакомиться, то смотрите соответствующий раздел статьи выше!

Резюме статьи.

Если вы выбираете для своего дома твердотопливный котел длительного горения, то ваш выбор скорее всего будет лежать между автоматическим и полуавтоматическим твердотопливным котлом. Есть еще одна разновидность котлов длительного горения — пиролизные котлы, но они более дороги и сложны в эксплуатации. К тому же, одной загрузки будет хватать максимум на 36 часов. А вот автоматический котел может поддерживать тепло в доме до нескольких дней. Его основным минусом будет высокая цена, но тут есть компромисс — полуавтоматический котел. Они, чаще всего, на 25-30% дешевле автоматических. Выбор конкретного котла лучше осуществлять исходя из проекта системы отопления и теплотехнического расчета. В моем блоге есть калькулятор тепловых потерь, который поможет вам приближенно посчитать потери тепла для вашего здания. На этом пока все! Пишите вопросы в комментариях!

Поделись статьей!

znayteplo.ru

Автоматические котлы на угле, щепе с автоматической подачей

Отопление на твердом топливе остается актуальными для многих жителей страны. Уголь, щепа и другие виды твердого топлива единственный источник тепла там, где недоступен газ. Но даже в газифицированных районах отопление на угле и щепе многие считают выгодной альтернативой газу.

Однако для комфортного отопления на угле или щепе необходима автоматизация котла, позволяющая работать твердотопливному отопительному оборудования в автономном режиме не несколько часов, а несколько дней или даже недель. Как же устроены автоматические котлы на угле или щепе?

Как обычный котел становится автоматическим?

Отопители на твердом топливе – это печи с водяным бойлером, который разогревает отопительный контур дома и обеспечивает хозяйство горячей водой. Существенные недостатки этой системы – необходимость постоянного контроля над работой топки и процессом горения, так как система отопления постоянно нуждается в горючем и неравномерно разогревается.

Эти проблемы решают автоматические котлы, отличающиеся от более примитивных устройств всего тремя элементами.

Автоматизация достигается:

• Установкой оборудования для автоматизации подачи топлива, например, щепы.
• Установкой специального системы автоматизации и контроля над температурой горения.
• Монтажом воздухоотводчика, препятствующего образованию воздушных пробок, которым оснащены все автоматические котлы.

Эти элементы автоматизации, обязательны для любого отопителя на твердом топливе, однако для автоматизации оборудования работающего на щепе, угле, пеллетах или другом виде горючего, могут отличаться.

Это связанно с различной скоростью и температурой горения, например: щепа прогорает быстрее, а это означает, что устройство подачи должно вмещать больший объем горючего материала. Уголь наоборот расходуется медленнее и обеспечивает более высокую температуру горения. Эти особенности учитываются при подборе оборудования. Поэтому автоматические котлы, в зависимости от типа топлива различаются и по конструкции.

Элементы автоматизации

Устройство подачи твердого топлива выглядит как контейнер, устанавливающийся непосредственно на котел или рядом с ним, с топкой контейнер соединен специальной бегущей коверной лентой работающей от электродвигателя, а также датчиком контролирующим уровень щепы или другого вида топлива в топке. Как только это количество снижается до определенного уровня, открывается заслонка и начинает работать автоматическая подача и горючее отправляется в котел. Котлы с автоматической подачей топлива обеспечивают точные параметры работы оборудования в течение срока от нескольких дней до двух-трех недель.

Устройство автоматизации состоит из двух элементов, внутреннего термометра определяющего степень разогрева топки и механизма соединенного с заслонкой. В тот момент, когда температура горения становится слишком большой, автоматическое устройство задвигает заслонку, уменьшая приток кислорода и соответственно температуру горения. При слишком низкой температуре заслонка открывается, и огонь становится ярче. Таким образом, автоматизация котла обеспечивает равномерное горение и в тоже время снижает расход, например, щепы, а также уменьшает нагрузку на воздухоотводчик.

Автоматический воздухоотводчик для котлов достаточно простое, но очень важное оборудование в системе автоматизации отопления. При работе системы отопления в трубах накапливается воздух и водяной пар, которые со временем могут образовывать пробки. Воздухоотводчик выступает в роли датчика воздуха и выпускного клапана одновременно.

Благодаря этому механизму отопление работает надежно и безаварийно.

Устройство воздухоотводчика

Воздухоотводчик – очень простое устройство. Он состоит из камеры с выпускным клапаном и поплавка соединенного с устройством, запирающим клапан. Если в воздухоотводчике начинает копиться воздух, поплавок опускается, клапан отпирается и мгновенно выпускает воздух, таким образом, осуществляется простая и надежная регулировка воздухоотводчика. Без этого простого устройства автоматизация котла невозможна, как и безопасное отопление дома.

Устройство автоматизации угольных отопительных систем

Автоматические котлы на угле считаются наиболее эффективными и надежными. Они имеют простое и надежное устройство, а также относительно небольшой расход топлива. Одни из наиболее популярных представителей этого семейства автоматические котлы Ямал имеют устройство подачи угля надежную систему автоматизации и воздухоотводчик гарантирующий бессбойную работу оборудования.

Контейнер для подачи угля монтируется рядом с топкой, поэтому вся конструкция достаточно компактная и недорогая. Этим угольные агрегаты отличатся от тех, что работают на щепе.

Ямал - это широкий модельный ряд оборудования, включающий автоматические котлы мощностью до 20, 50 и 100 КВТ. Автоматизация котла отвечает сразу за несколько процессов, которые контролируют, в том числе и подачу топлива из контейнера. Автоматика обеспечивает равномерное горение, поворачивание колосников при прогорании топлива, и равномерную подачу угля в топку.

Ямал - это уникальные котлы с автоматической подачей угля, обеспечивающие автономную работу отопления на срок от двух дней до трех недель. Для того чтобы максимально пролонгировать этот срок и полностью гарантировать бесперебойный цикл автоматизированной работы, Ямал предлагает специальную систему подачи топлива из дополнительного контейнера в основной, вдвое увеличивая срок автономной работы. А надежная автоматизация котла и водухоотводчик гарантируют эту работу.

Достоинства угольных мини котельных в сравнении с работающими на щепе выглядят так:

• Меньший расход топлива в массовом эквиваленте;
• Более высокая и стабильная температура горения;
• Возможность загрузки в контейнер для автоматизированной подачи более двух тонн топлива;
• Срок автоматизированной работы до 3-х недель.

Надежная работа всей автоматизации, начиная от воздохоотводчика, заканчивая системой контроля над подачей горючего, свойственна всем типам оборудования и больше зависит от производителя.

Надежность оборудования Ямал также подтверждена опытом многолетней эксплуатации. Она достигается сочетание простоты и надежности всех элементов конструкции. Даже в случае неисправности любой из компонентов, из которых состоят автоматические котлы, легко можно заменить на аналогичные. Ямал создан для того, чтобы обеспечивать отоплением и горячей водой отдельные дома и целые поселки в самых суровых регионах севера.

Отопительные котлы на щепе

Котел отопления автоматический Ямал – это одна из самых надежных автоматизированных систем отопления работающих на угле. Однако многие предпочитают оборудование, работающие на более доступной щепе. Особенно такая техника популярна в сельской местности, где дерево является наиболее доступным видом топлива.

Принципиально, котлы с автоматической подачей топлива, работающие на щепе, устроены так же, как и системы отопления, работающие на другом виде твердого топлива. Состоит она из тех же элементов: воздухоотводчика, автоматизации и системы подачи топлива.

Если воздохоотводчик и автоматизация котла, работающего на щепе, выглядят таким же образом, как и угольных аналогов, то подача топлива может существенно отличаться. Щепа имеет равномерную и относительно мелкую структуру, поэтому из системы подачи исключается устройство калибровки. Щепа быстрее прогорает, а значит, и подача топлива осуществляется быстрее. В итоге, для работы на щепе чаще всего используют подвижную ленту-конвейер, связанную с бункером больших размеров. Бункер устанавливается на некотором удалении от котла.

Вся остальная автоматика выглядит также, однако рассчитана на более низкие температуры, при которых горит щепа. Кроме того, для отопления одинаковой площади нужен прибор больших размеров, работающий на щепе. Котлы с автоматической подачей топлива на щепе часто используются в фермерских хозяйствах и на сельских предприятиях. Для них щепа остается самым доступным видом горючего для отопления. А автоматика и воздухоотводчик обеспечивают надежную работу системы в течение всего года.

Автоматические котлы, работающие на щепе, обладают своими достоинствами:

• Простая и безопасная система автоматизации и воздухоотводчика.
• Самое недорогое и доступное горючие.
• Надежное отопление больших домов, и предприятий.
• Невысокий расход системы отопления.
• Выгодное использование в местах, где ведутся лесозаготовки.

Автоматизация твердотопливных систем выводит самые простые системы на новый уровень, всего три элемента конструкции превращают любую из них в современный и технологически продвинутый отопительный комплекс. Установите надежную автоматику, воздухоотводчик и устройство подачи и вся система выйдет на новый уровень комфорта и безопасности.

Статьи по теме:

kotlomaniya.ru

Твердотопливные котлы Protech – на что смотреть при выборе

Содержимое:
1. О компании Protech
2. Модельный ряд котлов Protech

О компании Protech

Еще одним ноу-хау Protech, является производство котлов, использующих принцип верхнего горения, имеющих КПД свыше 90%.

Производитель Protech достаточно хорошо зарекомендовал себя в странах ЕС. Польские котлы полностью соответствуют европейским стандартам качества. Все отопительные агрегаты собираются роботизированным способом, что обеспечивает высокий уровень надежности и полное отсутствие брака.

Модельный ряд котлов Protech

Все отопительное оборудование, выпускаемое на базе Protech, можно условно разделить на три группы:

1. Котлы с верхним горением.
2. Модели, использующие классическое нижнее горение.
3. Автоматические станции.

Protech с верхним горением

• KRUK – универсальный котел, работающий на угле и мелкой штыбе, а также древесине. В модели не предусмотрена панель управления, поэтому, контроль и загрузка топлива осуществляется в ручном режиме (кроме модели KRUK/WS). Время работы от одной закладки, увеличено до 12 часов. Потребителю предлагается несколько типоразмеров мощности, в пределах от 12 до 300 кВт.
• KIER – от предыдущей модификации, данная модель отличается менее длительным временем работы от одной закладки (до 6 часов), а также меньшим выбором типоразмеров мощности (12-24 кВт). Котел в серии S, оснащается автоматикой и микропроцессорным контроллером.

Для удобства и точного управления, модели, оснащенные электронным контроллером, способны подключаться к комнатным термодатчикам, что позволяет корректировать температурный режим в зависимости от нагрева помещения.

Protech с нижним горением

Модели с нижним горением, предназначены для использования любого вида твердого топлива. Топочная камера рассчитана на древесину, каменный уголь, штыбу и брикеты. Подключение к системе отопления выполняется посредством специальных патрубков, расположенных на задней панели котла.

Автоматические котлы Protech

Модификации предлагаются в сериях: EKO, KARO, TRIO.

• EKO – котел со встроенной ретортной горелкой, оснащенный шнековой подачей топлива и дополнительной водяной решеткой. Расходный бункер установлен на общей каркасной раме.Вместимости хранилища достаточно, чтобы обеспечить топливом в течение 3-7 дней. Модель EKO предлагается в двух сериях DUO и PLUS. Последние производятся с мощностью до 1200 кВт и предназначены для промышленного применения.
• KARO – котлы данной серии, оснащены поршневой подачей топлива и встроенным топливным бункером, что позволяет сэкономить место при установке. Работа модели KARO контролируется микропроцессорным контроллером.Вместимость бункера рассчитана на обеспечение топливом в течение 24 часов. В серии DUO предусмотрена возможность демонтажа топливной передачи и бункера, и эксплуатация устройства в ручном режиме.
• TRIO – пеллетно-угольный котел Protech, является одной из последних разработок компании. Серия имеет высокий КПД и хорошие теплотехнические характеристики. Встроена система самоочистки. Котел TRIO, одинаково хорошо работает на пеллетах и угле.Расходный бункер обеспечивает топливом в течение 2-5 дней. Управление выполняется с помощью регулирующей панели. Подача топлива и режим горения, выбираются автоматически контроллером, в зависимости от интенсивности нагрева помещения. Максимальная производительность котла 37 кВт.

Допускается подключение автоматических котлов к механизированному хранилищу топлива. После переоборудования, котел сможет проработать без остановки в течение всего отопительного сезона.

Особенности эксплуатации оборудования Protech

Для простоты монтажа, все отводы и патрубки, выполнены в стандартных типоразмерах. Диаметр трубы дымохода 150 и 170 мм. Котлы с автоматической подачей топлива, чувствительны к перепадам напряжения в сети. Подключение линии осуществляют посредством стабилизатора.

Блок управления имеет интуитивно понятный интерфейс. Котел работает в нескольких режимах обогрева. При необходимости, можно запрограммировать контроллер, подобрав оптимальный режим самостоятельно. Управление выполняется с помощью выносных устройств, комнатных терморегуляторов и блока, расположенного на котле.

Все нюансы эксплуатации и последовательные шаги подключения котла, подробно описаны в инструкции по эксплуатации, предоставленной заводом изготовителем.

За и против в покупку польских котлов марки Protech

• Экономичность – за работой следит автоматика, обеспечивающая оптимальную скорость и порцию подачи топлива на горелочное устройство. КПД оборудования варьируется в пределах 85-90%.
• Особая конструкция теплообменника. В отличие от аналогов других производителей, компания выпускает технику с теплообменником, окружающим топочную камеру, по типу «водяной рубашки», вместо традиционного змеевика. Данное решение особенно выгодно при использовании в ретортном котле с вертикальной топкой.
• Низкая стоимость – польские котлы стоят приблизительно в 2 раза дешевле немецких аналогов. По своим характеристикам и автоматизации, практически не уступают более известным европейским брендам.

avtonomnoeteplo.ru

Автоматические твердотопливные котлы длительного горения

Твердотопливные котлы считаются самыми неудобными, ведь для их стабильной работы нужно постоянно докладывать топливо. Однако сегодня появились модели, в которых этот недостаток максимально нивелирован. Это автоматические твердотопливные котлы, которые требуют от хозяев минимума внимания. Рассмотрим как работают эти современные агрегаты.

Котлы для отопления, работающие на дровах или угле, достаточно экономичны. Но основным их неудобством является то, что нужно постоянно следить за наличием топлива в камере. Это большой недостаток, поскольку хозяева лишаются возможности уехать на несколько дней без полной остановки системы отопления. Но эту проблему удалось решить. Сегодня в продаже есть отопительные агрегаты, в которых подачей топлива «ведает» автоматика.

Какие возможны решения?

Котлы твердотопливные, оснащенные автоматической подачей топлива – это вполне доступная альтернатива дорогому электрическому оборудованию. Огромным плюсом этих агрегатов является доступная цена топлива. Кроме того, оборудование можно монтировать без оформления разрешений, которые необходимы при подключении к магистральному газопроводу.

Однако все плюсы твердотопливного оборудования перечеркивает один жирный минус: необходимость частой дозаправки топлива. Чтобы устранить этот недостаток, работы велись в следующих направлениях:

• Увеличение объема топливной камеры. Это решение позволяет увеличить объем загрузки, а значит и интервалы между дозаправками.
• Разработка моделей с автоматической подачей топлива.
• Использование в котлах процесса пиролиза, то есть, разработка газогенераторных моделей, что существенно упрощает автоматизацию процесса;
• Котлы длительного горения.

Описание моделей

Рассмотрим, как работают модели автоматизированных твердотопливных котлов.

Модели с увеличенной загрузкой

Казалось бы, что увеличение объема загрузки – это самое простое решение из всех возможных. На самом деле, это не совсем так. Увеличить объем камеры, конечно, несложно. Но нужно еще и добиться того, чтобы топливо горело постепенно, то есть выработка тепла была равномерной во время процесса горения.

Принцип работы этого оборудования:

• во время растопки заслонка остается полностью открытой, что обеспечивает максимальный приток воздуха;
• после того как топливо разгорится, а теплоноситель разогреется до нужной температуры, сработает термодатчик и осуществится поворот заслонки, ограничивая подачу воздуха;
• по мере остывания теплоносителя заслонка будет приоткрываться, обеспечивая необходимую температуру горения.

Совет! Чтобы добиться полного удаления дыма, такая конструкция, как правило, дополняется принудительной вентиляцией. Вентилятор подключается к электросети или работает от аккумуляторной батареи.

Чтобы увеличить эффективность работы оборудования, котел оборудуется камерой, в которой осуществляется дожиг дымовых газов. Воздух в эти камеры подается отдельно, а для защиты от перегрева вокруг топки делают водяную рубашку, которая заполняется при срабатывании термостата.

Чтобы исключить вероятность замерзания теплоносителя, котел может дополнительно оснащаться электрическими ТЭНами, они включаются в работу, если своевременно не будет осуществлена подача топлива. Этот вариант отопительного оборудования особенно хорош для людей, которые по роду работы вынуждены уезжать на несколько дней.

Котлы с автоматической подачей

Удобны котлы, оборудованные автоматической подачей топлива. Такие отопительные агрегаты работают на гранулированных древесных опилках (пеллетах). Пеллеты засыпают в объемный бункер, а потом по транспортеру поступают в топку котла. Транспортер включается при срабатывании датчика, измеряющего температуру теплоносителя. Розжиг топлива осуществляются автоматически.

Такие котлы являются энергозависимыми, для обеспечения работы транспортера требуется электропитание. Кроме того, оборудование достаточно громоздкое, так как в него включены транспортер и бункер. Это обстоятельство увеличивает и стоимость котла.

Совет! От объема бункера зависит время работы котла без вмешательства человека.

Кроме того, в нашей стране пеллеты нельзя назвать доступным и распространенным видом топлива. Производит их всего несколько предприятий и те, в основном, ориентированы на экспорт, поскольку в Европе пеллетные котлы пользуются популярностью.

Пиролизные котлы

Пиролизные или газогенераторные котлы более компактны и доступны по цене. Работают они на дровах, сжигание топлива в них осуществляется в два этапа. Сначала осуществляется разогрев древесины до высоких температур при недостатке кислорода. При этом выделяется органический газ, который подается в следующее отделение топки. При сгорании этого газа и выделяется основное тепло.

При использовании данных агрегатов топливо сгорает практически без остатка, то есть золы почти не образуется, а одной закладки дров хватает, как правило, на 12-14 часов.

Котлы длительного горения

Это оборудование, в котором закладка топлива осуществляется один раз в 4-12 дней. Топка представляет собой вертикальную шахту, которая полностью заполняется дровами. Доступа кислорода к топливу нет, поэтому горение невозможно. При розжиге котла воздух подается только в зону горения при помощи специального зонда.

По мере прогорания дров зона горения постепенно спускается вниз, пока топливо не прогорит до конца. Недостатком оборудования является то, что произвести закладку топлива до момента полного прогорания предыдущей закладки невозможно. Кроме того, котлы такой конструкции имеют высокую цену.

Итак, автоматические твердотопливные котлы длительного горения – это эффективное решение проблемы отопления в районах, в которых газоснабжение недоступно. Но использовать удобства агрегатов в полной мере можно только при условии правильного подбора и грамотной установке оборудования.

masterotopleniya.ru

Смотрите также

•
  Уманский котел
•
  Электрогазовый котел
•
  Котел электрогазовый
•
  Котел водонагревательный
•
  Водонагревательный котел
•
  Подключение котла
•
  Барин котел
•
  Виадрус котел
•
  Изваринский котел
•
  Киевский котел
•
  Пеллетрон котел
