Как самому сделать котел в баню своими руками. Банные котлы

Как выбрать котел для бани

Построить отличную баню, — это еще далеко не значит сделать ее комфортной для принятия водных процедур. Никто не спорит, что все помещения должны быть красивыми и приятными для глаза. Но в еще большей степени они должны быть функциональными, создавать именно тот микроклимат, который желают ее владельцы. Решить эту проблему без котла для бани невозможно, это понимает большинство. Но не все знают, по каким критериям нужно подбирать котел, на что обращать главное внимание. Для того чтобы принимать ответственное решение, нужно знать их типы и краткие характеристики.

Как выбрать котел для бани

Важно. Статья не носит рекламного характера, мы не будем упоминать ни одного производителя или бренда. Постараемся максимально объективно рассказать о существующих в реализации котлах и их реальных положительных и отрицательных сторонах. Эти знания дадут возможность во время покупки не обращать большого внимания на рекламные буклеты, а интересоваться действительными техническими характеристиками.

Котел для бани — один из возможных вариантов

Содержание материала

Типы и особенности банных котлов

Вначале остановимся на самой большой группе банных котлов – металлических. Они могут иметь различные размеры и дополнительные функции. Компании выпускают очень широкий ассортимент продукции, но отличаются они, по большому счету, только дизайнерским оформлением и ценой. На какие характеристики котлов следует обращать внимание перед приобретением?

Простая схема банного металлического котла с выносной емкостью для воды

Один из вариантов металлического котла с медной обвязкой

Видео – Выбор котла для бани

Материал изготовления

Большинство котлов изготавливаются из углеродистой стали обыкновенного качества, толщина листов изменяется в пределах 2÷5 мм, самые дорогие могут производиться из более толстой стали.

Стальной банный котел

Сталь со временем под воздействием высоких температур начинает отпускаться, твердость уменьшается, увеличивается пластичность. Во время этих процессов проявляется эффект остаточной деформации. Это значит, что изменяются линейные размеры котла, ухудшается открывание/закрывание дверок, возникают риски нарушения герметичности сварных швов.

У стальных котлов есть риск нарушения геометрии и сварных швов

В последнее время начали выпускаться котлы из ковкого чугуна. Они имеют улучшенные показатели по длительности пользования, конструкции более устойчивы к воздействию высоких температур.

Чугунные котлы для парной

Технические параметры таких котлов на более высоком уровне, но, к сожалению, цена не всегда возрастает пропорционально улучшению качества. За счет недобросовестной рекламы производители пытаются искусственно увеличить свои прибыли.

Чугунный котел для бани

Еще одно новое достижение производителей – облицовка внешних стен металлических котлов канем. Котел выглядит красиво и престижно. Производители утверждают, что он дольше держит тепло, и это правда. Но они молчат, что он намного дольше нагревается и, соответственно, для прогревания парной понадобится больше времени. Кроме того, уменьшается теплоотдача металлических стен, в результате этого они нагреваются до более высокой температуры. А длительный нагрев до таких температур оказывает негативное воздействие на металл.

Котел, обложенный камнями

Змеевик для облицовки банных печей и котлов

Отделка талькохлоритом — фото

Технические показатели и дополнительные функции металлических котлов

Главные задачи котлов для бани: как можно быстрее прогреть помещение до заданной температуры, длительное время поддерживать ее в нужных параметрах и давать возможность максимально быстро ее изменять. Что можно сказать о металлических котлах по этому поводу?

Прогрев помещения можно сделать за минимальное время. Котел имеет небольшую массу топки, она очень быстро нагревается до высокой температуры и эффективно нагревает парную. Это одно из главных преимуществ таких котлов перед кирпичными печками. Не каждый имеет возможность полдня топить парную, чтобы час помыться. Иногда на дачу приезжают всего на несколько часов и желают за это короткое время завершить все свои дела.

Металлический котел в бане достаточно эффективен и высокопроизводителен

К сожалению, после прекращения горения топлива столь же быстро остывает. В продаже есть так называемые котлы длительного горения. По цене они дороже, чем обыкновенные, но стоит ли платить за них такие деньги? Давайте разбираться.

Котлы длительного горения

Котел длительного горения — фото

Функционирующий котел длительного горения

Появились довольно давно, имеют свои преимущества и недостатки. Производители утверждают, что одна загрузка дров будет гореть длительное время, а это обеспечит экономию топлива и стабильную температуру в помещении. Чтобы понять где правда, а что рекламный ход, нужно вспомнить школьные уроки физики. Для обогрева помещения нужна тепловая энергия. К примеру, одна охапка дров во время сгорания может выделить 1 Гкал тепла. Если в обыкновенном котле дрова прогорают в течение часа, то за это время выделяются 1 Гкал тепла. В котле эти же дрова будут гореть 10 часов и за это время выделится также 1 Гкал тепла. Заметьте, не больше, а ровно столько же. Это количество тепла в течение часа может повысить температуру в парной на 100°С или за десять часов на 10°С. Для наглядности мы пользовались условными цифрами, так легче понять смысл. Нужен ли котел длительного горения в парной, чтобы поддерживать ее в немного прогретом состоянии?

Котлы длительного горения Stropuva

Твердотопливные котлы длительного горения заводской сборки

Еще один нюанс вы должны знать. Время горения регулируется количеством подаваемого в топку воздуха. Меньше кислорода – медленнее горение дров, больше – дрова быстрее горят и отдают тепловую энергию. Процесс горения можно регулировать значительно проще. Покупайте котлы, у которых на дверке поддувала или топки есть регулируемые отверстия (или сделайте их самостоятельно), по мере надобности увеличивайте/уменьшайте количество воздуха и у вас будет котел длительного горения без больших финансовых затрат.

Печная дверца регулируемая

Заводские котлы длительного горения имеют довольно много различной дополнительной аппаратуры, стоит она немалых денег. А эффективность от ее использования приближается к нулевому значению.

Котел длительного горения

Пиролизные котлы

Самые современные, считаются более совершенными модификациями котлов длительного горения. В чем разница? Прежде всего, в цене, стоимость такого оборудования далеко не всем по карману. Различной автоматики установлено великое множество, реальной пользы от нее, к сожалению, не очень много. Кроме того, чем больше установлено дополнительного оборудования, тем больше шансы, что какое-нибудь из него выйдет из строя.

Самодельный пиролизный котёл

Пиролизный котел отличается от котла длительного горения немного увеличенным коэффициентом полезного действия. Выделяемые во время медленного горения или тления дров газы догорают в специальном гидролизном отделении. В него по отдельным каналам подается предварительно подогретый воздух и газы, содержащие горючие соединения, догорают в дополнительной камере.

Принцип работы пиролизного котла

Практики не советуют использовать такие котлы для бань, они не могут удовлетворить требования по скорости и температуре нагрева помещений. А покупать дорогой пиролизный котел чтоб использовать его в обычном режиме горения дров нет экономического смысла.

Пиролизный котел

Видео – Пиролизные котлы

Еще раз напомним, что мы даем только объективный обзор различных типов котлов, выбирать конкретный вариант вам придется самостоятельно с учетом собственных условий. Если у вас баня большая с несколькими отдельными помещениями, а не только с парной и предбанником, то для отопления других комнат вполне можно использовать все типы описанных котлов.

Твердотопливные пиролизные котлы

Конструктивные особенности топок

Эта характеристика оказывает существенное влияние на комфортность принятия банных процедур, на нее стоит обращать внимание.

1. Топочный тоннель отсутствует, дверка установлена сразу на стенке котла, дрова можно подбрасывать только из парной. Самый распространенный вид котлов, установлен в большинстве бань. Преимущества – всегда можно по мере необходимости повысить температуру нагрева парной, нет надобности для этого выходить в другие помещения. Недостатки – дрова в парной увеличивают влажность и уменьшают теплоту сгорания, часть энергии идет на их подсушивание. Кроме того, дрова в парной – источник грязи, а в этом помещении ходят без обуви.

   Котлы без выносного топочного канала

2. Есть топочный тоннель. Дверка топки выведена в смежное помещение. В этом случае преимущества и недостатки меняются местами.

   Установленные котлы с выносным топочным каналом

Если в бане моется небольшое количество людей, то целесообразно покупать котлы первой модификации, в противном случае топку лучше сделать в другом помещении.

Еще могут быть котлы без зольника и колосника.

Пример банной печи без колосника

Отсутствие колосника замедляет скорость горения дров, что становится причиной увеличения длительности прогрева парной. Зато появляется возможность поддерживать комфортную температуру несколько часов. И здесь дать однозначный универсальный совет невозможно, все зависит от ваших конкретных условий.

Особенности устройства каменок на металлических котлах

Некоторые производители утверждают, что только их котлы способны производить качественный пар, это одно из важных преимуществ рекламируемой продукции. Что такое качественный пар? Такой характеристики не существует, можно говорить лишь о комфортных условиях пребывания в парной, а они для каждого индивидуальны.

Условия в парной зависят от температуры и относительной влажности воздуха. Чем сильнее натопить котел, тем больше температура, а чем больше плеснуть на каменку воды, тем выше влажность. Это значит, что качественный пар делают люди, а не котлы. В воду можно добавлять настои лечебных растений и получать терапевтический эффект. Есть желание – добавляйте в воду ароматические вещества – воздух будет приятно пахнуть. Кстати, если немного плеснуть на каменку натурального пива, то в парной появится очень приятный запах свежевыпеченного хлеба.

Легкий пар для бани

С характеристиками пара мы познакомились, пора перейти к каменкам. На какие характеристики обращать внимание во время выбора котла?

1. Объем. Чем больше по размерам каменка – тем лучше котел. Большое количество камней позволяет накапливать тепловую энергию, в парной будет длительное время поддерживаться стабильная температура.

   Вместительная каменка

2. Месторасположение. Каменка может располагаться на верхней поверхности котла, опоясывать его по периметру, устанавливаться в дымоходе и т. д. Мы рекомендуем покупать те котлы, в которых расположение камней позволяет им нагреваться до максимальных значений (верхнее расположение). Дело в том, что каждая порция воды, вылитая для образования пара, охлаждает камни. Если они недостаточно прогрелись, то уже через несколько ковшиков воды температура камней значительно понизится и пар не образуется.

   Каменка поверх котла

Каменка по периметру

Есть варианты котлов, у которых каменка крепится по всем стонам печи. Это довольно неплохой вариант, накапливается большое количество тепла, камни прогреваются до высокой температуры.

Практический совет. Круговая каменка имеет один недостаток – возрастает вероятность сильного нагрева металла, что становится причиной преждевременного выхода котла из строя. Покупайте те устройства, которые имеют небольшой зазор между камнями и стенками котла, за счет конвекции воздуха не допускается их чрезмерный перегрев.

Наличие емкости для подогрева воды

Этот параметр может значительно повлиять на выбор конкретной модели котла. На что обращать внимание?

1. Месторасположение. Емкость может устанавливаться на трубе дымохода или на одной из поверхностей котла. В первом случае вода будет нагреваться медленнее, зато реже закипать. Во втором случае все наоборот – греется быстрее и закипает чаще. Второй вариант размещения имеет одно превосходство – вода остается горячей более длительное время за счет передачи стенками тепловой энергии.

   Внешний навесной бак. Варианты установки. Навесной теплообменник крепится аналогично



   Принцип организации водяной рубашки на трубу и ее подключение к выносному баку

2. Материал изготовления. Можно встретить емкости для воды как из нержавеющих, так и из черных металлов. Конечно, первый вариант предпочтительнее, но здесь уже появляется фактор цены.

   На схеме продемонстрирована установка теплообменника из нержавейки

3. Объем. Практика показывает, что приобретать котлы и емкостями для нагрева воды объемом менее десяти литров нецелесообразно.

   Правильно выбирайте объем теплообменника

4. Возможность установки дополнительного оборудования для автоматического наполнения емкостей водой. Наличие в бане водопровода намного улучшает комфортность банных процедур, нет надобности постоянно подливать воду и следить за ее температурой.

Иногда встречаются модели с закрытыми емкостями, позволяющими подключать водяное отопление помещений. Довольно практичные котлы, такие целесообразно покупать для больших бань. Но нужно иметь в виду, что теплоотдача котла на обогрев парной уменьшается.

Пример установки выносного бака в соседнем помещении

Вес и габаритные размеры котлов

По этим показателям подбор максимально индивидуальный. Большое количество металлических котлов для бани имеет относительно небольшой вес, что позволяет их устанавливать прямо на половое покрытие парной или иного помещения. Но нужно учитывать размеры половых балок или лаг и сверять их несущие возможности с параметрами котла.

Легкие металлические печи и котлы не требуют отдельного фундамента

Если котел довольно большой и тяжелый, то его установку нужно предусматривать еще во время производства строительных работ: подготовить бетонный фундамент или в месте монтажа использовать усиленные балки и половое покрытие. Габариты принимаются во внимание с учетом размеров парной и конкретного места расположения котла.

Основание под массивную печь или котел

Важно. Вовремя установки обращайте внимание на расположение потолочных перекрытий и стропильной системы, они не должны препятствовать монтажу дымохода. Если возникают проблемы, то необходимо приобрести различные колена для изменения места выхода дымохода на крыше или вывести его на улицу через специальное отверстие в стене.

Вывод дымохода между стропил

Как подобрать котел по мощности

Таблица для расчета мощности котла

Очень интересный вопрос, требует подробного рассмотрения. Для того чтобы подобрать оптимальную мощность котла, нужно знать тепловые характеристики здания в целом и каждого помещения по отдельности. Сразу предупредим, что теплотехнические расчеты относятся к одним из самых сложных разделов проектных работ.

На схеме показаны основные зоны потери тепла

Тепловые потери здания зависят от:

• тепловых потерь потолка. Надо знать толщину потолочного покрытия и материалы изготовления;
• тепловых потерь стен. Для вычислений нужно иметь такие же данные, как и по потолкам. Плюс материалы и способы внешней и внутренней обшивки;
• тепловых потерь пола. Здесь следует, кроме вышеперечисленного, учитывать тип фундамента (столбчатые продуваются со всех стон ветром, а ленточные имеют только небольшие продухи), вид полового покрытия (проливные со щелями в досках или сплошные) и т. д. Эти данные значительно влияют на величину тепловых потерь.

Дополнительно нужно знать максимальные и минимальные температуры в данной климатической зоне, розу и силу ветров, эффективность и тип вентиляции. Еще один очень важный фактор – качество выполнения строительных работ и квалификация строителей. Одно и то же здание, построенное с различным качеством, может иметь совсем разные показатели по тепловым потерям. Сможете вы учесть все данные и точно рассчитать тепловые показатели бани? Имея эти данные можно узнать, сколько понадобится энергии для обогрева помещений до различных температур.

Твердотопливный котел

На основе их следует подбирать мощность котла. В банях ставят котлы на твердом топливе, в абсолютном большинстве на дровах. Для того чтобы узнать мощность котла нужны, кроме характеристик его инженерного устройства, данные по тепловой способности используемого топлива в единицу времени.

Теплота сгорания дров зависит от:

• породы древесины. Теплотворная способность различных пород древесины может отличаться в разы;

  Теплота сгорания дров

• относительной и абсолютной влажности дров на момент сжигания. Чем выше их влажность, тем больше энергии понадобится для испарения воды, это прямые потери тепловой энергии;
• скорости горения дров в единицу времени. Она зависит от тяги дымохода, линейных размеров поленьев, способу их укладки в топку и т. д. Большие поленья имеют меньшую площадь контакта открытого огня с поверхностью на единицу веса – горят дольше, но в единицу времени выделяют меньше энергии;

  Дрова в топке — фото

• количества дров одной закладки в топку. За одну загрузку можно положить и 1, и 2 и 3 кг дров.

Это еще далеко не полный перечень факторов, оказывающих непосредственное влияние на мощность отопительного котла. Кто-то сможет учитывать эти данные, и не разово, а все время горения котла?

Практический совет. Если вам попалась статья о расчете мощности котла или кирпичной печки для бани – не теряйте напрасно времени на ее чтение. Теплотехника очень трудная наука, имеет много сложных формул, их нужно не только знать, но и уметь использовать. Существует несколько СНиПов по расчету тепловых потерь зданий с учетом материалов изготовления и архитектурных характеристик, с множеством таблиц и дополнительных данных. Правильное описание тепловых расчетов одной индивидуальной бани занимает не одну страницу.

К примеру, только один из многих показателей (тепловой поток на внутренней поверхности наружной ограждающей стены) рассчитывается по формуле:

Расчет теплового потока на внутреннюю поверхность наружной стены

Что делать? Все просто. Спросите совет у опытного мастера, который устанавливал много котлов или клал не одну банную печь, пообщайтесь с соседями, имеющими различные котлы или задайте вопрос на специализированном форуме. Только изучение практической информации пользователей и сравнение ее со своими условиями позволит вам не ошибиться во время выбора марки и технических характеристик котла для бани.

Советы профессионалов

Постараемся дать несколько практических советов по выбору конкретной марки отопительного котла.

1. Не всегда высокая стоимость котла соответствует столь же высокому качеству. Более того, чем больше котел имеет различных дополнительных устройств, тем менее он надежен. Это закон механики, нужно его соблюдать.

   Котел для бани должен быть простым и надежным

   И еще. Выход из строя одного устройства может нарушить работоспособность всего котла, на ремонт понадобится много времени и финансовых средств. Вывод. Не гонитесь за ценой, внимательно изучайте эксплуатационные характеристики агрегата.



   Изучите или просчитайте характеристики отопительного прибора

2. Перед покупкой определитесь, какую именно парную вы желаете иметь. Финскую с сухим и очень горячим воздухом, русскую с большой влажностью и невысокой температурой или что-то среднее. Точно зная свои предпочтения, можно выбирать котел в зависимости от максимальной температуры нагрева воздуха, величины каменки и места ее расположения.

   Подумайте про режим в парной

3. Как долго будет использоваться парная. Этот показатель играет важную роль во время выбора теплоемкости конструкций котла, способа горения дров, линейных размеров топки и т. д. Если вся банная процедура будет продолжаться примерно один час – можно приобрести более дешевый и маломощный котел. Если у вас моется много друзей и это отнимает достаточное количество времени – приобретайте солидные котлы с большим запасом мощности.

   Примите во внимание количество посетителей

4. Сколько помещений должен отапливать котел. Только парную, парную и душевую или все дополнительные помещения большой бани? Для обогрева одной парной нужен самый простой тип котла, для одновременного отопления дополнительных помещений понадобится агрегат с возможностью монтажа отопительной системы.

   Дымоход-конвектор на котел для смежных помещений

Настоятельно рекомендуем продумать все вопросы с котлами еще на стадии создания проекта бани, привлечь к этому грамотных профессиональных специалистов или строителей с большим практическим опытом выполнения подобных работ.

banya-expert.com

Котел в баню своими руками

В процессе обустройства собственной бани владельцу придется принять нелегкое решение: оборудовать ли свою парилку печкой либо же отдать выбор в пользу котла. В этом моменте каждый хозяин принимает решение самостоятельно. Но нужно понимать, что кладка печи – это крайне ответственное и очень тяжелое для неподготовленного мастера мероприятие.

Котел в баню своими руками

Котел же можно сделать своими руками, потратив на это гораздо меньше денег, чем на строительство печи. Перед началом работы следует рассмотреть основные особенности всех существующих агрегатов и уже на основании полученной информации отдавать предпочтение какому-либо конкретному варианту.

Как сварить котел для бани

Содержание пошаговой инструкции:

Основные типы банных котлов

При выборе котла нужно, прежде всего, ориентироваться на доступность и удобство использования различных энергоносителей в месте размещения вашей бани. К примеру, газ является очень выгодным вариантом, однако возможность подключения к газопроводу есть далеко не везде.

Среди универсальных и доступных практически каждому энергоносителей можно выделить твердое топливо. При этом собрать простой твердотопливный котел легче всего. В остальном же ориентируйтесь на особенности конкретно своей ситуации и учитывайте представленную далее информацию.

Газовый обогрев бани

Газовый обогрев бани

Газовый котел прекрасно подходит для обогрева парной, если есть возможность подключения к газопроводу. Такое оборудование компактно и экономично, оно не дает неприятного запаха и гари при условии правильной установки и грамотного обращения.

Существуют одноконтурные (только для обогрева), двухконтурные (обогрев плюс нагрев воды) и трехконтурные (обогрев, нагрев воды и дополнительный подогрев полов и воды в банном бассейне) газовые котлы. На современном рынке представлен огромный выбор такого оборудования, так что проблем с выбором подходящего агрегата у вас не возникнет.

Делать газовый котел своими руками без наличия соответствующих навыков и опыта настоятельно не рекомендуется – газ является взрывоопасным веществом, и любая ошибка может стать фатальной.

Электрический обогрев бани

Электрический обогрев бани

Электрокотлы являются наиболее экологичными. Такое оборудование предельно просто в установке и эксплуатации. Дополнительным преимуществом электрокотла является отсутствие необходимости устройства дымохода.

Такое оборудование избавит вас от необходимости запасаться топливом. Однако электрокотлом будет удобно пользоваться лишь, если в месте расположения вашей бани нет перебоев с электроснабжением. Помимо этого, стоимость электроэнергии для многих владельцев является неприемлемой. Да и собрать хороший электрокотел своими руками достаточно сложно.

Обогрев бани с применением жидкого топлива

Котел на отработанном масле

Котлы на отработке или дизельном топливе являются очень удобными и эффективными, однако для установки подобного агрегата придется выделить отдельное помещение, т.к. в процессе работы жидкотопливного котла создается неприятный резкий запах.

Дополнительно придется решить вопросы доставки и хранения жидкого топлива. Особых условий для хранения дизель и отработка не требуют, но помещение для емкостей выделить придется.

Пиролизный обогрев бани

Пиролизный обогрев бани

Главной особенностью пиролизных котлов является специфическое строение топки. Этот элемент состоит из 2 камер. В одну камеру загружается топливо. Здесь оно начинает гореть. В процессе горения выделяется газ. Образовавшийся газ переходит во вторую камеру и догорает там с образованием дополнительного тепла. В результате топливо расходуется максимально эффективно и экономично. Отходы практически отсутствуют.

Для работы пиролизного котла можно использовать как простые сухие дрова, так и различные продукты переработки древесины: гранулы, прессованные бруски и т.п. Главное, чтобы материал был хорошо высушенным, иначе процесс пиролиза не запустится.

Твердотопливный обогрев бани

Котел для бани своими руками

Твердотопливные котлы – надежное, универсальное и проверенное множеством поколений банщиков решение. Единственный недостаток простого твердотопливного котла в том, что за его работой нужно постоянно следить и контролировать интенсивность горения топлива вручную.

Для изготовления твердотопливных банных котлов чаще всего используют сталь и чугун. Сталь в большей мере подвержена коррозионному воздействию, но характеризуется отличными теплообменными свойствами. Главным же преимуществом чугуна является фантастический срок службы.

Для более удобного использования твердотопливного котла, его конструкцию можно дополнить вентилятором либо температурным регулятором. Простой твердотопливный котел для бани можно с легкостью сделать своими руками.

Изготовление твердотопливного котла для бани

Вашему вниманию предлагается инструкция по изготовлению простейшего твердотопливного котла. Агрегата таких размеров будет достаточно для качественного обогрева парилки площадью до 9-12 м2. При необходимости вносите свои изменения в габаритные размеры конструктивных элементов.

Изготовление твердотопливного котла для бани

Первый шаг. Подготовьте все необходимые приспособления для сборки твердотопливного банного котла. Корпус агрегата лучше всего изготавливать из 200-литровой металлической бочки. Дополнительно подготовьте трубу для дымохода.

Бочка

Минимально допустимая толщина материала изготовления корпуса печи – 0,4 см, крышки – 0,5 см. Подготовьте металлический лист для дна котла.

Также подготовьте сварочный агрегат, болгарку и простые слесарные инструменты.

Второй шаг. Вырежьте дно бочки и закрепите вместо него новое дно из листового металла толщиной от 0,5 см. Предварительно к листу металла приварите ножки из кусков швеллера.

На этом же этапе вырежьте в верхней крышке бочки отверстие для дымоотводящей трубы (ближе к краю) и приварите к нему патрубок для соединения с упомянутой трубой.

Третий шаг. Отступите примерно 40-50 мм от дна емкости и с помощью болгарки пропилите отверстие размером 150-100 мм для входа в зольник. Изготовьте металлическую дверцу по размерам отверстия. Прикрепите дверцу к корпусу с помощью петель.

Четвертый шаг. Подготовьте колосник. Для этого вырежьте из листового металла кусок по форме бочки и сделайте в нем некоторое количество продольных отверстий ближе к центру заготовки. Установите колосник внутрь корпуса, примерно на 60-70 мм выше отверстия из предыдущего шага. Колосник можно зафиксировать с помощью сварки либо же уложить на предварительно приваренные к внутренней поверхности бочки опоры из кусков арматуры.

Пятый шаг. На 50-70 мм выше колосника вырежьте отверстие топочной камеры. Оптимальные размеры отверстия – 250х400 мм. Установите на отверстие дверцу соответствующих размеров.

Колосник и дверцы

Шестой шаг. Установите над топкой каменку.

На этом этапе учитывайте, что по высоте топка должна равняться примерно третьей части высоты бочки без учета зольника (для него вы готовили отверстие внизу бочки).

Предварительно между топочной камерой и каменкой следует разместить перегородку из кусков швеллера либо арматуры. Шаг размещения обрезков подбирайте так, чтобы в дальнейшем в промежутки не проваливались камни.

Топка и каменка должны иметь приблизительно одинаковую высоту. Ближе к середине каменки подготовьте еще одно окно для загрузки камней. На это окно также нужно установить дверцу.

Седьмой шаг. Зачистите котел от ржавчины и прочих загрязнений, если они присутствуют.

Котел для бани

При желании можете дополнительно укомплектовать свой самодельный котел баком для нагрева воды. Для бака можно использовать любую емкость подходящего вам объема. Бак размещайте над каменкой с небольшим смещением от места сопряжения котла с дымоотводящей трубой.

В завершении вам останется лишь установить котел в парилке и подключить его к дымоходу.

Котел

Правила установки котла

Чтобы эксплуатация котла была максимально успешной и безопасной, соблюдайте несколько простых правил его установки.

Установка котла

1. Прежде всего, выберите подходящее место для установки отопительного агрегата. Обычно котлы и печи размещают напротив лавок в парилке. Если стена, возле которой будет установлен котел, отделана вагонкой или другим горючим материалом, отделайте часть такой стены металлическими либо асбестовыми листами – это элементарное требование пожарной безопасности.
2. Если сделать подобную листовую защиту невозможно, соблюдайте требования по минимально допустимым расстояниям между котлами и стенами. Котел нельзя размещать к стене ближе, чем на 30-35 см.
3. На пол под котлом предварительно уложите лист толстого металла.
4. Дымоход подключайте к патрубку, приваренному к верху бочки на предыдущих этапах. Места прохождения дымохода через материалы строения изолируйте асбестовым утеплителем или другим негорючим материалом.

Удачной работы!

Видео – Котел в баню своими руками

svoimi-rykami.ru

Как сделать котел в баню своими руками: чертеж, изготовление, установка, покраска

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

• Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
• Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
• Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
• Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

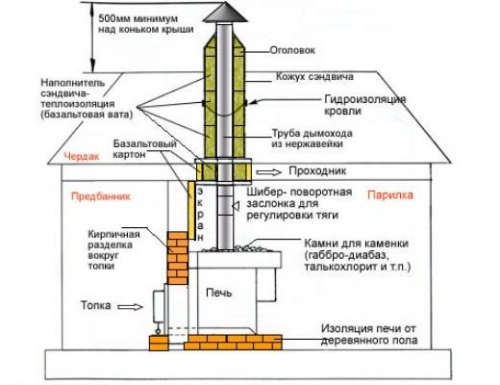

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из трубы

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

cotlix.com

рекомендации по выбору, устройство, установка

Устройство традиционной русской бани требует особого подхода и применения специальных источников тепла, способных относительно быстро прогреть пространство помещения парной до высокой температуры. Для этого служат котлы для бани на дровах, имеющие особую конструкцию, позволяющие отдавать максимум тепла в помещение.

Котел для бани в разрезе

Конструкция и виды котлов для помещения парной

Главная задача источника тепла, стоящего в бане – эффективно сжигать твердое топливо и за счет этого нагреть воздух в помещении до 100 ⁰С, а в некоторых случаях и больше. Поэтому устройство котла для бани должно предусматривать интенсивный теплообмен между нагретыми поверхностями и воздухом. По этой причине котлы для парной не имеют водяной рубашки, они только могут быть оснащены отдельным баком для подогрева воды. В обогреве помещения присутствует лучистая составляющая от нагретых наружных стенок топки. Вторая составляющая теплового потока, конвективная, присутствует за счет выполненных снаружи корпуса топки ребер. Они омываются воздухом помещения, который от нагрева циркулирует снизу вверх.

Котел для бани на дровах

Для устройства каменки в установке предусматривается специальная емкость, которая, как правило, закреплена сверху корпуса. Некоторые дровяные печи и котлы для бани оборудованы сеткой, которая ограждает топку со всех сторон и служит для засыпки камней.

Отопительный котел для бани

Третий, и самый дорогой вариант отопительной установки – это печь, отделанная шлифованным природным камнем.

Электрический отопительный котел для бани – это вариант для домовладельцев, имеющих необходимые лимиты на электроэнергию и ставящих превыше всего комфорт при эксплуатации. Установки этого типа полностью автоматизированы, не требуют растопки и могут применяться даже в городских квартирах при наличии соответствующей вытяжной вентиляции. Но каждый любитель традиционной русской бани скажет, что тепло от них «неживое» и пользоваться такой парной не доставляет особого удовольствия. На самом деле раскаленные поверхности ТЭНов лишают воздух природной ионизации, придают ему некую «искусственность», отсюда и польза для здоровья от такой парилки невысокая.

Отделка камнем

Наилучший эффект во всех отношениях даст установка котла в баню, выполненного из специального кирпича или природного камня. Они долговечны, отлично отдают и долго сохраняют тепло после затухания. Котлы из камня имеют отличный эстетический вид и хорошо вписываются в интерьер помещения. В продаже имеются готовые комплекты таких бань, но стоимость материалов и монтажа очень высока, по этим причинам каменные печи доступны далеко не всем.

Достоинства и недостатки

Традиционно высокую популярность имеют. Их преимущества очевидны:

• В качественных изделиях применяется специальный высоколегированный хромом чугун, который противостоит перепадам температур и не растрескивается.
• Материал долговечен, срок его службы может достигать 25 лет.
• Чугун не подвержен деформациям от воздействия высокой температуры.
• Поверхностный слой материала не подвержен образованию окалины и со временем не разрушается.

Недостаток, достойный внимания, можно выделить один: высокая стоимость. Более доступны в этом отношении дровяные котлы из жаропрочной стали. Но они не столь долговечны, а специфика растопки бани и самого рабочего процесса такова, что сварные швы топки испытывают повышенные нагрузки. В традиционных агрегатах для отопления дома стенки камеры сгорания охлаждаются водяной рубашкой, а дымовые газы уходят с максимальной температурой 200 ⁰С. Металлический дровяной котел для бани охлаждается только воздухом, из-за чего стенки камеры и сварные швы сильно разогреваются. Результат – прогорание мест соединений с течением времени.

Финский котел для бани

Второй фактор, разрушающий стальную камеру сгорания – высокая температура, при сжигании дров она достигает 600 ⁰С. Со временем на внутренних поверхностях топки образуется окалина, которая отпадает, тем самым уменьшая толщину металла. Через несколько лет дело может кончиться появлением «решета», когда вся стенка дровяного котла покрыта мелкими отверстиями. Промежуток времени, которое пройдет до появления такого эффекта, целиком зависит от качества применяемой стали и ее толщины, может находиться в пределах от 5 до 15 лет работы.

В связи с немалой стоимостью отопительного оборудования многие домовладельцы практикуют установку самодельных котлов для бани. Их преимущество в том, что можно самостоятельно подобрать толщину и марку стали для изготовления, всячески усилить конструкцию в местах соединений и приварить достаточное количество ребер для эффективной теплоотдачи. Также есть возможность сделать каменку любого типа и организовать хороший ее обогрев. По этим причинам самодельные котлы в баню на дровах приобретают все большую популярность.

Рекомендации по выбору котла для парной

Если вы определили для себя традиционный вид топлива — дрова, то выбор котла для бани в вашем случае будет делаться между двумя вариантами: стальным или чугунным корпусом агрегата. Чугун – хрупкий материал, поэтому при выборе котла из этого материала нужно убедиться, что в конструкции отсутствуют тонкие детали. В процессе длительной эксплуатации тонкие чугунные элементы могут попросту сломаться. Надо проследить, чтобы дровяной котел для русской бани из чугуна имел массивные петли дверец, рукоятки для их открывания и прочие детали. Стоит осмотреть рабочую поверхность камеры сгорания и остальное литье корпуса на предмет заводского брака в виде трещин или сколов.

Чугунный котел для бани

Дровяные печи для помещения парной представлены на рынке несколькими отечественными и зарубежными производителями. Среди них закономерно присутствие финских брендов, таких как NARVI или KASTOR. Как правило, финские котлы для бани сделаны качественно и нареканий при эксплуатации не вызывают. Единственное требование, которое необходимо выполнить вне зависимости от типа приобретенного агрегата – обеспечить хорошую тягу дымоходной трубы. Без этого печь никогда не выйдет на расчетную мощность и не сможет прогреть ваше помещение до высокой температуры. Если тяга слишком велика, проблему можно решить прикрыванием заслонки, а ее недостаток исправить гораздо труднее.

При выборе котла следует обратить внимание на дымоходный тракт внутри агрегата. Желательно, чтобы он имел как можно меньше изгибов и поворотов на пути наружу. Особенно это касается стальных агрегатов, поскольку температура дымовых газов в них велика и в местах наибольшего сопротивления металл будет прогорать интенсивнее.

Заключение

Для устройства в своем загородном доме традиционной русской бани наилучшим вариантом выглядит котел, работающий на дровах. Дальнейший выбор заключается в доступности отопителя по цене. Не следует забывать и о пожарной безопасности своей будущей бани, поэтому на такой серьезной покупке не стоит слишком экономить, лучше приобрести качественное надежное изделие.

cotlix.com

Котел для бани своими руками

Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.

Оглавление:

1. Отличие между банной печью и котлом
2. Причины строительства котла для бани
3. Выбор котла для бани
4. Строительство котла для бани своими руками

Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.

Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот - довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать - решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство - это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.

Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же - постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.  А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.

Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов - не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый - самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность - до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.

Электрические котлы для бани

На сегодня электрические котлы - экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, - им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.

Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.

Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.

Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов - высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.

Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.

Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.

Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.

strport.ru

Котел для бани своими руками

Одним из важных атрибутов бани является котел. Современные котлы работают на разных источниках топлива, что определяет не только качество работы, но и стоимость, как самого аппарата, так и его обслуживания. Изготовить такое устройство или, по крайней мере, установить его можно самостоятельно, тем самым вы значительно сэкономите. В данной статье мы поговорим о том, как это сделать из трубы (металла), рассмотрим варианты установки, а также предоставим схемы, чертежи, фото и видео инструкции.

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

• газовые агрегаты;
• электрические;
• работающие на твёрдом топливе;
• пиролизные;
• работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Особенностью таких аппаратов является то, что во время работы они почти совсем не выделяют запаха или гари и не требуют подготовки запасов топлива на весь год.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Конструкция

Схема котла для бани Для начала вам следует запастись всем необходимым для сборки такого котла оборудованием и инструментом. Из инструмента вам потребуется сварочный аппарат и «болгарка», а в качестве исходной заготовки вы можете использовать металлическую бочку объемом 200 литров (горизонтальное исполнение). Для обустройства котла вертикального типа вам придётся подобрать отрезок толстостенной трубы диаметром около 50 см и длиной порядка полутора метров. Изготовленный из такого материала аппарат способен обогреть помещение с площадью до 10 квадратных метров.

Рассмотрим этот вариант более подробно.

Вся труба разбивается на три части, каждая из которых представляет собой определённый функциональный узел печи, используемый по своему назначению. Самая нижняя и расположенная над ней часть пространства трубы используются под топку и камену. Они обеспечивают требуемый режим работы котла и создают условия для его нормального функционирования. В качестве нагреваемой ёмкости с водой (бака) используется та часть трубной заготовки, которая располагается в самом верху (над каменкой и истопником).

Самые нижние отделения трубы (поддувало, топка и каменка) оснащаются перегородками, на которые навешиваются специальные решётки – колосники, свободно продающиеся в специализированных магазинах печного литья. Отделение каменки заполняется небольшими камнями овальной формы, структура которых позволяет долго «держать» тепло.

В вертикальной печи отделение, служащее ёмкостью для горячей воды обустраивается непосредственно над каменкой. Для этого прямо над ней монтируется еще одна перегородка, являющаяся дном этого отделения.

В этой перегородке должно быть предусмотрено специальное отверстие под трубу дымохода, смещённое ближе к задней стенке котла. Сверху это отделение имеет перегородку с отверстием под дымоход, которая закрывает лишь часть бака. Оставшаяся незакрытой часть перегородки служит отверстием для заливки воды и снабжается специальной крышкой.

Установка

Защита стен, потолка

Установку котла следует начинать с подготовки фундамента; при этом мощность последнего будет зависеть о того, планируете ли вы обкладывать его кирпичом или нет. Такая обкладка потребуется вам лишь в том случае, если вы привыкли париться в несколько «заходов» и желаете, чтобы тепло держалось в парилке по возможности дольше.

Фундамент под котёл изготавливается из огнеупорного кирпича, который укладывается на заранее подготовленную площадку в два ряда и заливается затем готовой бетонной смесью. Размеры площадки под фундамент и его удаление от стен парилки также зависят от того, собираетесь ли вы делать кирпичную обкладку.

Для безопасной эксплуатации установленного в парилке металлического котла стены в районе его размещения должны закрываться слоем огнеупорного материала («Изовера», например). Места прокладки трубы дымохода через деревянные элементы конструкции бани должны быть защищены при помощи специального огнеупорного материала (асбеста).

Видео

В следующем видеоматериале вы увидите пример печи для бани с водонагревательным котлом:

Фото

Схема котла

Самодельный котел для бани

Делим трубу на три части

kakpravilnosdelat.ru

из металла, с баком для воды, как правильно установить + чертежи

Строительство бани – это довольно затратный процесс. Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать парилку своими руками. Не в последнюю очередь это касается и отопительных приборов.

Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве. Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубы или листов стали. Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

Содержание статьи

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

• Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
• Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
• Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
• Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
• Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Какие материалы и инструменты потребуются для изготовления котла

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

• сварочного аппарата;
• болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

• небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
• толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
• труба диаметром минимум 10 сантиметров;
• навесы для дверей топки и поддувала;
• краник для бака.

Рассказывая о том, как сварить котлы для бани, следует упомянуть об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, – это вплотную обложить им котел.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

• Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
• На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
• Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
• Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
• Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
• Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Отопительное устройство из листового железа

Подобная печь с котлом из металла для бани является наиболее сложной в производстве. Это обусловлено тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличающееся от произведенного на заводе.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

• Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
• В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
• Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся  в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

• отсутствует необходимость обустраивать дымоходную систему;
• простота монтажа, эксплуатации и обслуживания;
• высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Монтажные работы

Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно смежные помещения? Установка котла – это сложная задача. При монтаже следует учитывать:

• Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть сильно длинным. В первом случае печь будет иметь слабую тягу, во втором – большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
• Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет экран из кирпича, то эта проблема не актуальна. В противном случае расстояние до стен должно быть не менее метра, или их нужно отделать теплоизоляционными не горючими материалами.
• Удаленность от лавок. В парной с металлической печью очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует устанавливать на значительном удалении от полок.

Нужно строго соблюдать правила монтажа. От того, как установлена печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не придется устанавливать. Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то можете смело приступать к сборке. В противном случае рекомендуем подобрать приемлемый по мощности вариант в магазине.

sdelatbanyu.ru

Смотрите также

•
  Котлы rossen
•
  Масляный котел
•
  Котел масляный
•
  Бобер котел
•
  Котел селтик
•
  Газлюкс котел
•
  Энергия котел
•
  Вилюйские котлы
•
  Вихлач котел
•
  Валдай котел
•
  Кентатсу котел
