Твердотопливный котел Брестсельмаш КС-ТВ 25. Брестсельмаш котлы


Котлы бытовые КСT 12,5 кВт, 16 кВт и 25 кВт

Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см2) и максимальной температурой воды на выходе из котла до 95оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см2).

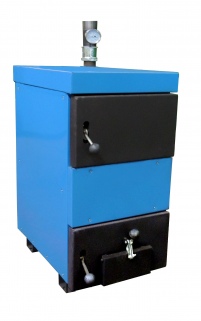

         Котёл КСТ 25                                 Котёл КСТ 16

                         Котёл КСТ-25                                                                Котёл КСТ-16

По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1. При переоборудовании и установки газогорелочного устройства котлы могут работать на газообразном топливе. Котлы работающие на газообразном топливе оборудованы атмосферными горелками производства ОАО «Ротон» г. Гомель Беларусь. Данное горелочные устройство применяется для газификации жилых домов и перевода ранее установленной отопительной аппаратуры с твёрдого топлива на природный газ. Номинальное давление природного газа составляет 1,274 кПа

Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.

Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Схемы котлы

Основные преимущества котлов « Типа КСТ»:

  • Использование при изготовлении топки  низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ≠3,0 мм позволяет добиться срока службы котлов не менее 15 лет.
  • Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы.
  • Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене.
  • Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева.
  • Котлы исключительно просты в монтаже и сервисном обслуживании.
  • Небольшие размеры, современный привлекательный дизайн.

Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха.

Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5.

В нижней части водоохлаждаемой топки размещаются чугунные ко­лосники 6, шуровочный щиток 7 и зольник 11.

На передней стенке котла расположены три дверки:

  1. верхняя 8 - для чистки конвективных каналов от золовых и сажи­стых отложений;
  2. средняя 9 - для загрузки топлива;
  3. нижняя 10 - для обслуживания колосниковой решетки и зольника.

Верхняя и средняя дверки с целью унификации выполнены полно­стью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеет­ся регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива.

Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных кана­лов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на га­зообразном топливе устанавливаются турбулизаторы 31 для улучшения теп­лоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроен­ным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2" для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения .

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции

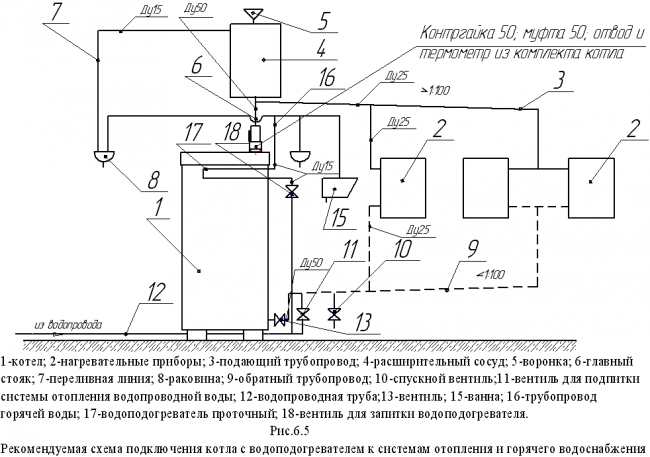

Рекомендуемая схема подключения котла к отопительной системе и системе горячего водоснабжения:

ksv2

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры.

Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

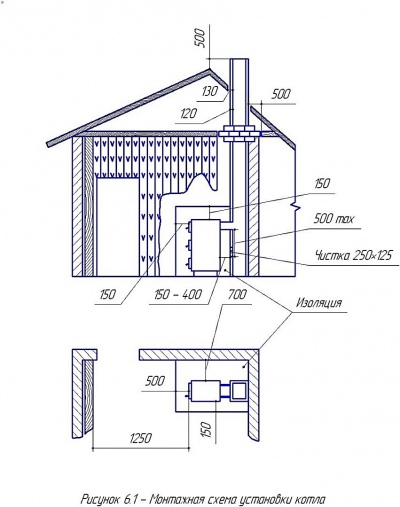

Рекомендуемая схема монтажа приведена на рисунке:

ksv-3

Примеры записи при заказе котла теплопроизводительностью 25 кВт:

  1. для работы на твёрдом топливе: Котёл КС-Т-25 ТУ РБ-00238473.015-96;
  2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-25 ТУ РБ 00238473.015-96;
  3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
  4. Котёл КС-ТВ-25 ТУ РБ 00238473.015-96

Примеры записи при заказе котла теплопроизводительностью 12,5 кВт:

  1. для работы на твёрдом топливе: Котёл КС-Т-12,5 ТУ РБ-00238473.015-96;
  2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-12,5 ТУ РБ 00238473.015-96;
  3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
  4. Котёл КС-ТВ-12.5 ТУ РБ 00238473.015-96



brestselmash.by

Горелки блочные жидкотопливные ГБЖ (на дизельном и печном топливе)

      Горелки блочные жидкотопливные -дизельная, промышленная, автоматическая  ОАО «Брестсельмаш» используются в технологических процессах производства  тепла :

  • в водогрейных и паровых котлах;
  • в топках зерносушилок;
  • в хлебопекарных печах;
  • в плавильных печах при производстве сплавов цветных металлов;
  • в топочных агрегатах при регенерации загрязнённых нефтепродуктами грунтов;
  • на агрегатах, используемых при очистке труб газо- и нефтепроводов перед нанесением изоляции;
  • на предприятиях при производстве асфальта для сушки песка и разогреве битума;
  • в теплогенераторах для отопления промышленных помещений.
    • в паровых котлах  "Монастырищенского завода" марок Е-0,4-0,9ГН; Е-1,0-0,9Г; Е1,6-0,9Г; Е2,5-0,9Г; в водогрейных котлах серий Вк (КСВа) - КСВа 1,0 "ВК-22"; КСВа-2,0 "ВК-21"; КСВа-3,15 "ВК-22".
    • в котлах производства "Дорогобужкотломаш" марок  Серия "Дорогобуж" КВ-ГМ-0,25; КВ-ГМ-0,35; КВ-ГМ-0,5; КВ-ГМ-0,75; КВ-ГМ-1,5; КВ-ГМ-2,32; Серия "Смоленск" КВ-ГМ-1,16; КВ-ГМ-1,16; КВ-ГМ-2,32;
    • в котлах "Дорогобужкотломаш" марок Серия "Vacumatic" КВ-Г-0,63; КВ-Г-1,1; КВ-Г-2,0; котёл паровой Е-1,0-0,9ГМ; Серия "Днепр" КВ-ГМ-2,0; КВ-ГМ-1,2; КВ-ГМ-0,5;

Горелка блочная жидкотопливная ГБЖ-0,34Горелка блочная жидкотопливная ГБЖ-1,2

Горелка блочная жидкотопливная ГБЖ-0,34                  Горелка блочная жидкотопливная ГБЖ-1,2

             Горелка ГБЖ 12П с подогревателем                            2

                 Горелка блочная жидкотопливная   с подогревателем топлива ГБЖ-1,2П

                                        ГБЖ

                      Оригинальные конструктивные решения реализованные в горелках обеспечивают экономичное сжигание углеводородного топлива, соблюдение требований безопасности и экологии Европейских стандартов.

ОАО «Брестсельмаш» выполняет мероприятия по адаптации горелок к различным тепло вырабатывающим агрегатам по геометрии пламени, длине огневой головки, удобства монтажа.

Примеры применения горелок типа ГБЖ на оборудованиях других машиностроительных заводов:

 УЗГ-1М установка для утилизации замазученных грунтов  ООО "Скорая экологическая помощь",  Россия г. Брянск,



  Печи для плавки цветных металлов ООО "Карибалт", Россия, г. Выборг, Ленинградская область



  Котлы производства АО «Шебекинского машиностроительного завода» Россия, г. Шебекино Белгородска обл.



      Марка котла

                                         Марка горелок
       жидкотопливных        газовых

КВа-0,16;

КВа-0,2

ГБЖ-0,2-320
  ГБГ-0,2-320


КВа-0,25;

КВа-0,3;

КВа-0,35

ГБЖ-0,34-320
  ГБГ-0,34-320
  ГБГ-0,34П-320*
             КВа-0,4 ГБЖ-0,45-320
  ГБГ-0,45-320
  ГБГ-0,45П-320*
             КВа-0,5 ГБЖ-0,6-320
  ГБГ-0,6-320
  ГБГ-0,6П-320*

КВа-0,63;

КВа-0,8

ГБЖ-0,8-320
  ГБГ-0,8-320
  ГБГ-0,8П-320*
              КВа-1,0 ГБЖ-1,2-300
  ГБГ-1,2-350
  ГБГ-1,2П-350*

КВа-1,25;

КВа-1,6

ГБЖ-1,6-300
  ГБГ-1,2-350
  ГБГ-1,2П-350*
            КВа-2,0 ГБЖ-2,2-320
  ГБГ-2,5-300
  ГБГ-2,5П-300*
            КП-1,0 ГБЖ-0,8
  ГБГ-0,8
  ГБГ-0,8П*
          КП-1,6 ГБЖ-1,2
  ГБГ-1,2
  ГБГ-1,2П*
         КП-2,5 ГБЖ-2,2
  ГБГ-2,5
  ГБГ-2,5П*

*Горелки с плавным регулированием мощности

    Котлы RS-Dпроизводства ООО «Завод Котельного Оборудования», Россия, Республика Башкортостан, г.Туймазы

          Марка котла                                                Тип горелки
  жидкотопливная газовая
RS-D200 ГБЖ-0,2-210 ГБГ-0,2-200
RS-D300 ГБЖ-0,34-210

ГБГ-0,34-200

ГБГ-0,34П-200

RS-D400 ГБЖ-0,45-210

ГБГ-0,45-200

ГБГ-0,45П-200

RS-D500 ГБЖ-0,6-220

ГБГ-0,6-200

ГБГ-0,6П-200

RS-D600 ГБЖ-0,6-220

ГБГ-0,6-200

ГБГ-0,6П-200

RS-D800 ГБЖ-0,8-220

ГБГ-0,8-200

ГБГ-0,8П-200

RS-D1000

ГБЖ-1,0-220

ГБГ-1,0-200

ГБГ-1,0П-200

RS-D1500 ГБЖ-1,6Ф-220

ГБГ-1,2Ф-220

ГБГ-1,2ФП-220

RS-D2000 ГБЖ-2,2Ф-220

ГБГ-2,5Ф-200

ГБГ-2,5ФП-200

RS-D2500 ГБЖ-2,8Ф-220

ГБГ-2,5Ф-200

ГБГ-2,5ФП-200



  Котлы RimanStarkпроизводства ООО «Теплогазстрой», Россия г. Пермь    Хлебозаводская, 22



Марка котла                                    Тип горелки
  жидкотопливная газовая
600 ГБЖ-0,6Ф - 220 ГБГ-0,6 - 200
800 ГБЖ-0,8Ф - 220 ГБГ-0,8 - 200
1000 ГБЖ-1,0Ф - 220 ГБГ-1,0Ф - 200
1200

ГБЖ-1,2 - 220

ГБЖ-1,2Ф - 220

ГБГ-1,2Ф - 220
1400 ГБЖ-1,6Ф – 220 -
1600 ГБЖ-1,6Ф - 220 ГБГ-1,2Ф - 220





        Котлы производства Яранского механического завода  Россия, Кировская обл. г. Яранск,

               ул. Рудницкого, 52

               Марка котла                                            Тип горелки
         Газовые             Жидкотопливные
                                                    Котел стальной водогрейный
КСВ-0,3 ЛЖ   ГБЖ-0,34-210
КСВ-0,3 Гн ГБГ-0,34-210
КСВ-0,63 ЛЖ   ГБЖ- 0,8-220
КСВ-0,63 Гн ГБГ- 0,8-220
                                                  Котлы стальные паровые
КП-300Лж   ГБЖ-0,34-210
КСП-300Гн ГБГ-0,34-210
КСП-500 Лж   ГБЖ-0,34-210
КСП-500 Гн ГБГ-0,34-210
КСП-850 Лж   ГБЖ-0,45-210
КСП-850Гн;Гс ГБГ-0,8-220
КСП-1000Лж   ГБЖ-0,8-220
КСП-1000 Гн ГБГ- 0,8-220



         Котлы производства ОАО «Элеватормельмаш», Россия, Краснодарский край, г. Кропоткин,

            Марка котла                                            Тип горелки
           Газовые           Жидкотопливные
                            Котел паровой, жаротрубный, трехходовой, горизонтальный
КПа-700 Гн ГБГ-0,6Ф-320
КПа-700 Л.Ж.   ГБЖ-0,6Ф-320
КПа-900 Гн ГБГ-0,8Ф-320
КПа-900 Л.Ж.   ГБЖ-0,8Ф-320



Парогазовые установки подогрева инертных материаллов ПГУ-800 и ПГУ-400 производства ЗАО "Самарская Лука" Россия, Самарская обл., Красноярский район, пос. Волжский

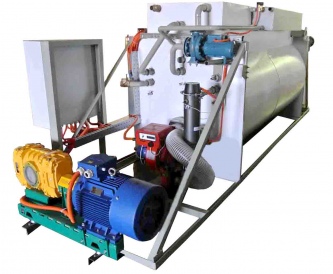

Парогазовая установка ПГУ-400

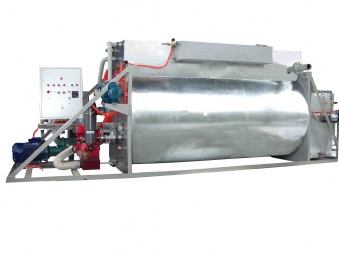

Парогазовая установка ПГУ-800

Водогрейная установка ВГУ производства ЗАО "Самарская Лука" Россия, Самарская обл., Красноярский район, пос. Волжский

2

Горелки блочные жидкотопливные ГБЖ обладают следующими положительными достоинствами:

  • автоматизация технологического процесса;
  • компактная конструкция;
  • надёжная работа в прерывистом и длительном режимах эксплуатации;
  • простое и удобное обслуживание
  • смотровое окно на корпусе горелки позволяет производить визуальное наблюдение за факелом и зажиганием;
  • оптимальное соотношение цены и качества;
  • оперативное обеспечение пользователей запасными частями;
  • небольшие затраты на монтаж: каждая горелка проверяется на заводе и поставляется в виде единого блока

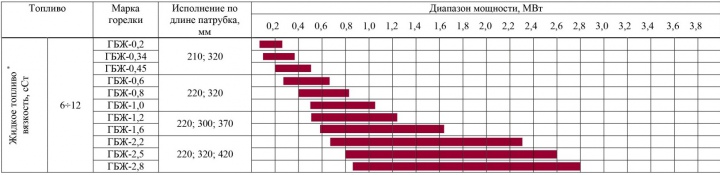

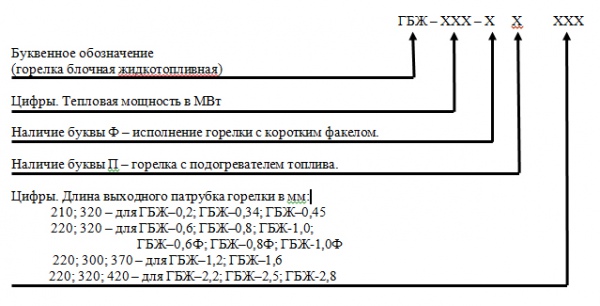

Типоразмерный ряд горелок блочных жидкотопливных ГБЖgbzh-1



gbzh-2

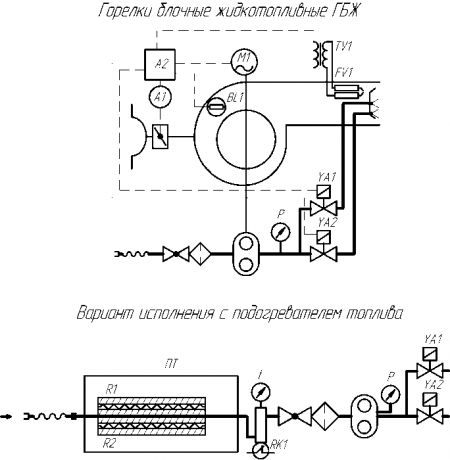

gbzh-3

Схема функциональная горелок жидкотопливных ГБЖ-0,2÷1,0

Основные технические характеристики жидкотопливных горелок ГБЖ-0,2÷1,0

Наименование

параметра

Значение для исполнений

ГБЖ–0,2

ГБЖ–0,34

ГБЖ–0,45

ГБЖ–0,6

ГБЖ–0,8

ГБЖ–1,0

Номинальная тепловая мощность, МВт (Гкал/час)

0,2

(0,17)

0,34

(0,29)

0,45

(0,39)

0,6

(0,52)

0,8

(0,69)

1,0

(0,86)

Регулирование тепловой мощности по отношению к номинальной, %

Двухступенчатое

50/100

Вид топлива*

Дизельное топливо по ГОСТ 305–82

Печное топливо по ТУ 38.10.1656–99

Давление топлива в подводящем топливопроводе, кПа, не более

200

Высота всасывания топлива, м, не более

3

Диапазон давлений в топке, Па

–20...600

–20...500

–20...400

–20...700

–20...600

–20...400

Длина факела при номинальной тепловой мощности, м, не более

1,15

1,13

1,4

1,5

1,6

1,8

для исполнения Ф)***

(0,9)

(1,0)

(1,1)

(1,3)

(1,35)

(1,5)

Потребляемая электрическая мощность, кВт, не более

0,4

0,5

0,7

1,15

1,26

1,37

Напряжение электрической сети (фазное/линейное), В

220/380

Средний срок службы, лет, не менее

6

Масса горелки, кг, не более

54

54

54

60

60

62

Габаритные размеры, мм, не более

длина

830

830

830

930

930

950

ширина

550

550

550

600

600

600

высота

500

500

500

550

550

550

Расход жидкого топлива, кг/ч (л/ч)

    на малом огне

9(10,6)

15(18)

20(24)

26,5(32)

35,5(43)

44 (51)

    на большом огне

17,6(21,2)

30(36)

40(48)

53(64)

70(85)

86 (102)

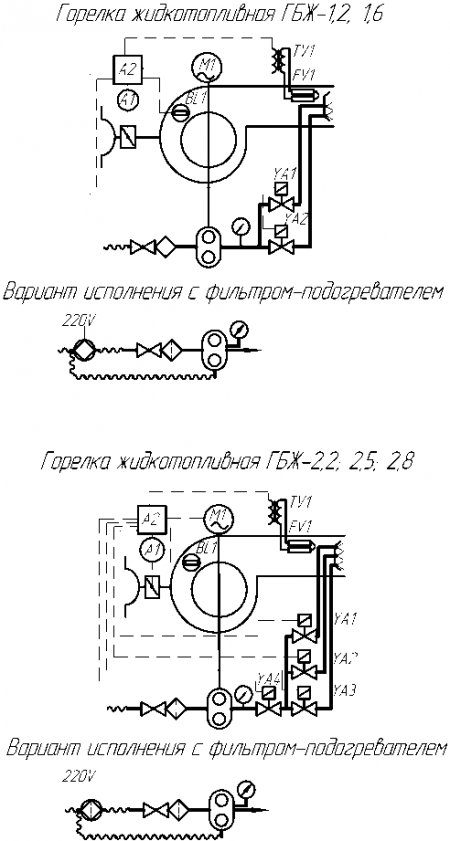

gbzh-4

Схема функциональные горелок жидкотопливных ГБЖ

Основные технические характеристики

Наименование

параметра

ГБЖ–1,2

ГБЖ-1,6

ГБЖ–2,2

ГБЖ-2,5

ГБЖ–2,8

Номинальная тепловая мощность, МВт (Гкал/час)

1,2

(1,03)

1,6

(1,37)

2,2

(1,89)

2,5

(2,15)

2,8

(2,4)

Регулирование тепловой мощности по отношению к номинальной, %

Двухступенчатое

Двухступенчатое

50/100

35/100

Вид топлива*

Дизельное топливо по ГОСТ 305–82

Печное топливо по ТУ 38.10.1656–99

Давление топлива в подводящем топливопроводе, кПа, не более

200

Высота всасывания топлива, м, не более

3

Диапазон давлений в топке, Па

–20...800/–20...500

–20...800/–20...300

Длина факела при номинальной тепловой мощности***, м исполнение Ф, м

     2,0

1,6

     2,6

2,15

     3,2

2,6

     3,6

3,0

     4,3

3,5

Потребляемая электрическая мощность, кВт, не более

2,4

2,7

4,3

4,7

5,0

Напряжение электрической сети (фазное/линейное), В

220/380

Средний срок службы, лет, не менее

6

Масса горелки, кг, не более

73

75

90

90

90

Габаритные размеры, мм, не более

длина

1 000

1 200

ширина

760

860

высота

550

630

Расход жидкого топлива, кг/ч (л/ч)

на малом огне

на большом огне

50 (59)

100/148

69(81)

138/162

67(75)

188(222)

72(82)

215(252)

82(96)

242(284)

   Горелки могут применяться в паровых и водогрейных котлах типов ДКВр; КВа; КВ-ГМ; Е-1-0,9; Е-2,5-0,9; "Факел"

brestselmash.by

Брестсельмаш | www.ecocat.biz

Республика Беларусь, 224001 г.Брест, ул. Поплавского, 23Тел.(+375 162) 281365, 281164, 281366, 281171, 281321Факс: (+375 162) 281279, 281846со стационарного телефона (из России): 8 гудок 10375 (162) 28-10-99

Марка

Мощность тепловая, кВт

Расход газа, м3/час

Электрическая мощность, кВт

Рабочее давление газа, кПа

Объем нагретого воздуха, м3/ч

   Содержание СО в подаваемом воздухе  (по объему), не более, %

   Содержание оксидов азота в пересчете на NO2   в подаваемомвоздухе, не более, мг/м3

Вес, кг

Шум, дБ

Напряжение сети, В.

ВГ 0,04

40,0

4,0

0,7

3…5

4000,0

0,1

250,0

45,0

80,0

220,0

ВГ 0,07

70,0

7,0

0,7

3…5

4000,0

0,1

250,0

45,0

80,0

220,0

ВГ 0,09

90,0

9,0

0,7

3…5

4000,0

0,1

250,0

55,0

80,0

220,0

Воздухонагреватели ВЖ-0.04 и ВЖ-0,04-01



Воздухонагреватель ВЖ-0,04 мощностью 40 кВт на жидком топливе (печное бытовое, дизельное, керосин) предназначен для воздушного отопления птицеводческих, животноводческих ферм, теплиц и других сооружений. Объемная подача нагретого воздуха не менее 3000 м3. КПД не менее 99%. Расход топлива - 3,55 кг/ч. Потребляемая мощность - 0,6 кВт, рабочее напряжение 220 В. Габариты 1300 х 700 х 500 мм. Масса - 55 кг.



Воздухонагреватель газовый ВГ-0,07

Воздухонагреватель газовый ВГ-0.07, мощностью 70 кВт, работает на природном газе и предназначен для воздушного отопления птицеводческих, животноводческих ферм, теплиц и других сооружений.

В системе автоматики применяется регулирующий клапан фирмы «KROM SCHRODER» (Германия), обеспечивающий постоянное давление газа, поступающего на горение, при давлении перед клапаном 3-5 кПа. Стабильная подача газа и воздуха на горение гарантирует экологически чистое сгорание топлива, позволяет использовать 100% вырабатываемого тепла.

Система автоматики обеспечивает розжиг, безопасную эксплуатацию и отключение воздухонагревателя при возникновении аварийных ситуаций. Пульт дистанционного управления позволяет управлять одновременно двумя воздухонагревателями, и поддерживать заданную температуру в автоматическом режиме.

Воздухонагреватель газовый ВГ-0,07, стал в 2003 году лауреатом конкурса "Лучшие товары Республики Беларусь на рынке Российской Федерации". Воздухонагреватель газовый ВГ-0,07, стал в 2004 году лауреатом конкурса "Лучшие товары Республики Беларусь".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

Значение

   Мощность, кВт

70

   Вид топлива

природный газ

   Расход топлива, м3/ч

7

   КПД, %

99

   Объем нагретого воздуха, м3/ч

4000

   Потребляемая электр. мощность, кВт

0,7

   Напряжение сети, В

220

   Содержание СО в подаваемом воздухе    (по объему), не более, %

0,05

   Содержание оксидов азота в пересчете на NO2   в подаваемомвоздухе, не более, мг/м3

250

   Уровень звука, не более, дБА

80

    Габаритные размеры, мм:      - длина      - ширина      - высота

1500700600

   Масса, кг

45

Воздухонагреватель газовый ВГ 0, 09







ВОЗДУХОНАГРЕВАТЕЛИ ГАЗОВЫЕ: ВГ-0,04, ВГ-0,07, ВГ-0,09

г. Брест(+375 162) 28-11-40

Воздухонагреватели  смесительного  типа работают на природном газе. Применяются в системах микроклимата и предназначены для отопления птицеводческих, животноводческих ферм, теплиц и других сооружений, требующих поддержания заданного температурного режима и автоматического его обеспечения. Стабильная подача газа и воздуха на горение гарантирует экологически чистое и эффективное (КПД 99%) сгорание топлива. Система автоматики обеспечивает розжиг, безопасную эксплуатацию и отключение при аварийных ситуациях.



Участие в конкурсах

Номинация: Продукция производственно-технического назначения

Лауреат 2009



Завод образован в 1946 году на базе ремонтно-механических мастерских системы министерства обороны СССР. В 1993 году завод преобразован в народное предприятие «БРЕСТСЕЛЬМАШ» со 100% коллективной собственностью работающих членов коллектива. В 2000 году народное предприятие преобразовано в открытое акционерное общество «БРЕСТСЕЛЬМАШ».

Более 35 лет завод специализируется на выпуске теплового оборудования, которое применяется везде, где нужен экономичный источник тепла.

Нами разработаны и серийно выпускаются:

  • горелки блочные
  • теплогенераторы
  • воздухонагреватели
  • агрегаты топочны
  • котлы отопительные
  • зерносушилки
  • зерноочистительно-сушильные   комплексы
  • нории
  • агрегаты внесения удобрений

Изделия надежны в эксплуатации, экономичны и просты в обслуживании. Вся продукция имеет разрешения на применение и сертификаты соответствия Беларуси, России, Украины.

Лауреатами конкурса "Лучшие товары Республики Беларусь на рынке Российской Федерации" стали: в 2005 году теплогенератор газовый ТГГ-0,29, воздухонагреватель газовый ВГ-0,07, горелка блочная жидкотопливная ГБЖ-0,8, горелка блочная газовая ГБГ-0,8; в 2006 году горелка блочная газовая ГБГ-1,2, воздухонагреватель газовый ВГ-0,07.   Лауреатами конкурса "Лучшие товары Республики Беларусь" стали: в 2005 году горелка блочная газовая ГБГ-1,2, воздухонагреватель газовый ВГ-0,07; в 2006 году горелка блочная жидкотопливная ГБЖ-1,2, теплогенератор жидкотопливный ТГЖ-0,06, агрегат топочный АТ-1,6.

Теплогенераторы ТГЖ-0,18; ТГЖ-0,29; ТГЖ-0,06на жидком и ТГГ-0,18; ТГГ-0,29 на газовом топливе

Теплогенераторы предназна- чены для воздушного отопления и вентиляции животноводческих, птицеводческих ферм, теплиц, промышленных зданий, про- изводственных цехов и ангаров и их отдельных участков. Они эффективно используются для сушки сельскохозяйственной продукции, а также пиломате- риалов и строительных конструкций. Теплогенераторы работают на жидком (печном бытовом и дизельном) топливе, или природном газе (низкого3B5 кПа, или среднего 6B30 кПа, давления). Для перевода теплогенератора с жидкого топлива на газ и обратно достаточно замены горелки и шкафа управления.

Продукты сгорания отводятся в дымовую трубу и попадание их в отапливаемое помещение исключается.Быстрый запуск и прогрев (несколько минут), высокий КПД, автоматическое поддержание заданной температуры в отапливаемом помещении — все это значительно сокращает расходы на отопление. Для использования в зерносушильных установках выпускается модификация теплогенератора в вертикальном исполнении.

Теплогенератор ТГГ-0,29, стал в 2003 году лауреатом конкурса "Лучшие товары Республики Беларусь на рынке Российской Федерации".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

ТГЖ-0,18;ТГГ-0,18

ТГЖ-0,29;ТГГ-0,29; АТ-03

   Тепловая мощность, кВт       - номинальная       - максимальная

1800,5 от макс

2900,5 от макс

   Подача нагретого воздуха, м3/ч

10000 - 17000

10000 - 17000

   Давление воздуха на выходе, Па

320 - 180

320 - 180

   КПД, %

91,5

91,5

   Степень нагрева воздуха (зависит от    объемной подачи нагретого воздуха), град.С

30 - 55

45 - 90

   Регулировка мощности

двухступенчатая

двухступенчатая

   Расход топлива:      - жидкого, кг/ч      - продного газа, м3/ч

17,521,5

2834

   Установленная мощность електродвиг., кВт

6,1

6,1

   Габаритные размеры, мм:      - длина      - ширина      - высота

216511001300

3000(1300*)1500(1500*)1300(3000*)

   Масса, кг

540

641



* значение для АТ-0.3

Теплогенератор представляет собой автономный источник тепла, что позволяет использовать его для воздушного отопления зданий, не вкладывая средств в сооружение котельных и тепло- трасс. Теплогенераторы на жидком топливе и газе конструктивно идентичны и отли- чаются шкафом управления и горелкой. Двуступенчатое регули рование "большой" и "малый огонь" обеспечивает экономное использование топлива и улучшение параметров приточного воздуха. Применение жаростойких легированных сталей обеспечивает высокую надежность теплообменника.

ТЕПЛОГЕНЕРАТОР ТГЖ-0.06 НА ЖИДКОМ ТОПЛИВЕ

Теплогенератор представляет собой автономный источник тепла, что позволяет использовать его для воздушного отопления зданий, не вкладывая средств в сооружение котельных и теплотрасс. Возможность выбора ручного и автоматического управления с подключением термостата помещения с целью обогрева и вентиляции. Корпус выполнен из устойчивой к коррозии стали. Применение жаростойких легированных сталей обеспечивает высокую надежность теплообменника.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

ТГЖ-0,18;ТГГ-0,18

   Тепловая мощность, кВт

60

   Объёмная подача нагретого воздуха, м3/ч

3000...2000

   Степень нагрева воздуха, 0С

45...60

   Статистическое давление воздуха, Па

5...210

   Вид топлива

дизельноекеросин

   Расход топлива, кг/ч

5.5

   Напряжение электрической сети, В

220

   К.П,Д.

0.9

   Установленная мощность электродвигателей, кВт

0.7

   Масса, кг

100

   Управление

ручное, автоматическое

   Тип главного вентилятора

центробежный

   Габаритные размеры, мм:      - длина      - ширина      - высота

1650 640 780

Завод производит ряд блочных горелок на жидком (печное бытовое) и газовом топливе тепловой мощностью 0.2, 0.34, 0.45, 0.6, 0.8, 1.2, 2.5 МВт.



Предназначены для сжигания жидкого топлива (печное бытовое ТУ 38.101.656-87).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

ГБЖ-0,2

ГБЖ-0,34

ГБЖ-0,45

ГБЖ-0,6

ГБЖ-0,8

ГБЖ-1,2

   Номинальная мощность, МВт

0,2

0,34

0,45

0,6

0,8

1,2

   Противодавление в топке, не более, кПа

700

700

700

900

900

10000

   Номинальное давление топлива, МПа

0,8 - 1,2

   Расход топлива, не более, кг/ч

18

30,5

40,5

53,5

71,5

106

   Потребляемая электр. мощность ,кВт

0,6

0,6

0,6

1,2

1,2

2,2

   Масса, кг

54

54

54

60

60

95

Основная область применения - теплогенераторы, водогрейные и паровые котлы, мини-котельные, сушильные агрегаты, плавильные и хлебопекарные печи. Горелки гарантируют сгорание топлива в соответствии с требованиями нормативно-технической документации. Горелки блочные, серии ГБГ и ГБЖ, с принудительной подачей воздуха, регулируемым коэффициентом избытка воздуха, без предварительного смешения горючей смеси, двухступенчатым регулированием мощности. Работают в топках с противодавлением и имеют ручное и автоматическое управление, обеспечивающее автоматический запуск и защитное отключение при недопустимых эксплуатационных параметрах. В горелках используется сервопривод и датчики давления фирмы "KROM SCHRODER" (Германия).

Горелки могут быть доработаны под требования заказчика, изготавливаться на бытовом, низком и среднем давлении газа и комплектоваться дополнительным оборудованием.

Горелка блочная жидкотопливная - ГБЖ-0,8 и газовая - ГБГ-0,8 являются лауреатом конкурса "Лучшие товары Республики Беларусь на рынке Российской Федерации" и лауреатом конкурса "Лучшие товары Республики Беларусь"



Горелки блочные жидкотопливные

Предназначены для сжигания жидкого топлива (печное бытовое ТУ 38.101.656-87).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

ГБЖ-0,2

ГБЖ-0,34

ГБЖ-0,45

ГБЖ-0,6

ГБЖ-0,8

ГБЖ-1,2

   Номинальная мощность, МВт

0,2

0,34

0,45

0,6

0,8

1,2

   Противодавление в топке, не более, кПа

700

700

700

900

900

10000

   Номинальное давление топлива, МПа

0,8 - 1,2

   Расход топлива, не более, кг/ч

18

30,5

40,5

53,5

71,5

106

   Потребляемая электр. мощность ,кВт

0,6

0,6

0,6

1,2

1,2

2,2

   Масса, кг

54

54

54

60

60

95

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Марка горелки

A

A1

B

B1

B2

B3

D

d

d1 min/max

  ГБЖ-0,2; ГБЖ-0,34;  ГБЖ-0,45

200/260/320

670/730/790

345

265

620

520

154

M10

210/228

  ГБЖ-0,6; ГБЖ-0,8

200/260/320

790/850/910

345

295

620

520

117

M12

230/283

  ГБЖ-1,2

220/280/350

820/880/950

370

350

730

540

198

M12

250/297



СТРУКТУРА ОБОЗНАЧЕНИЯ ЖИДКОТОПЛИВНЫХ ГАРЕЛОК

Горелки блочные газовые

Предназначены для сжигания природного газа (по ГОСТ 5542-87) в смеси с воздухом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

ГБГ-0,2

ГБГ-0,34

ГБГ-0,45

ГБГ-0,6

ГБГ-0,8

ГБГ-1,2

   Номинальная тепловая мощность, МВт

0,2

0,34

0,45

0,6

0,8

1,2

   Противодавление в топке,    не более, кПа

700

700

700

900

900

10000

   Номинальное давление газа    перед запорным органом, кПа











4+50

        - для горелок в исполнении 00

4,0±1,0

4,0±1,0

4,0±1,0

4,0±1,0

4,0±1,0



        - для горелок в исполнении 01

6~30

6~30

6~30

6~30

6~30



        - для горелок в исполнении 02

1.6±0.4

1,6±0,4

1,6±0,4

1,6±0,4

1,6±0,4



   Расход газа (при Q=8000ккал/м3), кг/ч

21,5

36,5

48,3

64,4

85,8

128,7

   Потребляемая электр. мощность ,кВт

0,6

0,6

0,6

1,2

1,2

2,3

   Масса, не более, кг

54

54

54

60

60

95



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Марка горелки

A

A1

A2

B

B1

B2

C

C1

D

Dy

H

d

d1 min/max

ГБГ-0,2-00; (-01; -02)

105

200/ 260/ 320

805/ 865/ 925

265

500 (425; 400)

765 (690; 665)

470

345

156

25 (20; 40)

145 (145; 136)

M10

210/228

ГБГ-0,34-00; (-01; -02)

105

200/ 260/ 320

805/ 865/ 925

265

500 (425; 400)

765 (690; 665)

470

345

156

25 (20; 40)

145 (145; 136)

M10

210/228

ГБГ-0,45-00; (-01; -02)

105

200/ 260/ 320

805/ 865/ 925

265

550 (400; 565)

815 (665; 830)

470

345

156

40 (40; 50)

165 (136; 150)

M10

210/228

ГБГ-0,6-00; (-01; -02)

175

200/ 260/ 320

905/ 965/ 1025

300

690 (540; 570)

990 (840; 870)

470

345

177

50 (40; 80)

165 (155; 165)

M12

230/283

ГБГ-0,8-00; (-01)

175

200/ 260/ 320

905/ 965/ 1025

300

690 (540)

990 (840)

470

345

177

50 (40)

165 (155)

M12

230/283

ГБГ-1,2

195

220/ 280/ 350

965/ 1025/ 1095

350

720

1070

510

370

205

50

180

M12

250/297

СТРУКТУРА ОБОЗНАЧЕНИЯ ЖИДКОТОПЛИВНЫХ ГАРЕЛОК

ГОРЕЛКА БЛОЧНАЯ ГАЗОВАЯ ГБГ-2,5, ГБГ-2,5К, ГБГ-2,5Ж

Горелка предназначена для эффективного сжигания природного газа в топках котлови тепловых агрегатах соответствующей мощности. Возможно сжигание жидкого топлива с кинематической вязкостью не более 6 х 10-6 м2/с при монтаже комплекта сменных частей на специальном исполнении горелки.

Завод производит ряд блочных горелок на жидком (печное бытовое) и газовом топливе тепловой мощностью 0.2, 0.34, 0.45, 0.6, 0.8, 1.2, 2.5 МВт. Основная область применения - теплогенераторы, водогрейные и паровые котлы, мини-котельные, сушильные агрегаты, плавильные и хлебопекарные печи. Горелки гарантируют сгорание топлива в соответствии с требованиями нормативно-технической документации. В горелках используется сервопривод и датчики давления фирмы "KROM SCHRODER" (Германия). Горелки могут быть доработаны под требования заказчика, изготавливаться на бытовом, низком и среднем давлении газа и комплектоваться дополнительным оборудованием.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

ГБГ-2,5

ГБГ-2,5К

ГБГ-2,5Ж

   Номинальная тепловая мощность, МВт

2.5

   Регулирование мощности

плавное / двухступен.

плавное

двухступен.

   Вид топлива

природный газ

прир. газ /жидк. топл.

жидкое топливо

   Присоединительное давление, кПа

18...45

18...45 / -40...100

-40...100

  Коэффициент избытка воздуха

1,1...1,05

1,1...1,05 / 1,2...1,1

1,2...1,1

   Длина пламени, м, не более

3,0

3,0 / 3,5

3,5

  Диапазон давления в топке, кПа

0...1

   Расход топлива, м3/ч / л/ч

270

270 / 245

245

   Масса, кг

130

    Габаритные размеры, мм:      - длина      - ширина      - высота

12001120860

   Диаметр патрубка, мм

270

   Длина выходного патрубка, мм:      -для газового топлива      -для жидкого топлива Диаметр патрубка, мм

 200, 300, 400220, 320, 420





www.ecocat.biz

Твердотопливный котел Брестсельмаш КС-ТВ 25

Белорусские твердотопливные котлы коммунально-бытового назначения производства ОАО «Брестсельмаш».

Котёл отопительный водогрейный стальной универсальный Брестсельмаш КС-ТВ 25 предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см2) и максимальной температурой воды на выходе из котла до 95оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см2).

В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1.

Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Номинальная теплопроизводительность котлов, кВт 25
Допустимые отклонения номинальной теплопроизводительности, % ±10
Продолжительность рабочего цикла котла ( объем камеры загрузки заполнен топливом ) при теплопроизводительности не менее 75% от номинальной должна быть не менее: – на антраците и каменном угле с выходом летучих до 17 %, ч; – на каменном и буром угле с выходом летучих от 17 до 50 %, ч; – торфобрикете, ч; – дровах, ч;



8 6 4 2

Разрежение за котлом, Па, не более  25
Коэффициент полезного действия, %, не менее, при сжигании: – твердого топлива 77,5
Рабочее давление теплоносителя системы отопления, МПа, не более 0,15
Максимальная температура теплоносителя системы отопления, °С, не более 95
Минимальная температура уходящих газов, °С,не менее: –при сжигании твердого топлива; 140
Объем теплоносителя в котле, м 3 0,09
Объем камеры загрузки, м3 0,077
Производительность встроенного водоподо- гревателя (при наличии) и температуре теплоносителя 90–95 °С, не менее: – при нагреве воды на разность температур 35 °С, л/ч – при нагреве воды на разность температур 50 °С, л/ч Рабочее давление воды в водоподогревателе , МПа, не более



500 350 0,6

Габаритные размеры, мм, не более – длина – ширина – высота



950 470 1400

Масса котла с комплектом монтажных ча- стей, кг, не более 300
Средняя наработка до отказа ( календарный срока эксплуатации), ч, не менее 22000
Средний срок службы котлов, лет, не менее 15
**Расход топлива, не более: –каменный уголь ( при Q н = 5000 ккал/ ч ), кг/ ч –бурый уголь ( при Qн = 2700 ккал/ч ), кг/ч –торфобрикет ( при Q н = 1940 ккал/ ч ), кг/ ч –дрова ( при Q н = 2440 ккал/ч ), кг/ ч



5,5 10,25 14,3 1,4

Примечание: *Диапазон регулирования теплопроизводительности котлов составляет от 35 до 110% номинального значения при сжигании углей с выходом летучих до 17%, от 50 до 110% –при сжигании других видов твердого топлива. Котлы, работающие на газообразном топливе имеют га- зогорелочное устсройство с помощью которого регулируется теплопроизво- дительность котла и автоматически поддерживается. ** Расход дан при влажности твердого топлива 40%

Основные преимущества котлов « Типа КСТ»: Использование при изготовлении топки  низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ?3,0 мм позволяет добиться срока службы котлов не менее 15 лет. Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы. Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене. Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева. Котлы исключительно просты в монтаже и сервисном обслуживании. Небольшие размеры, современный привлекательный дизайн.

Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха. Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5. В нижней части водоохлаждаемой топки размещаются чугунные ко­лосники 6, шуровочный щиток 7 и зольник 11.

На передней стенке котла расположены три дверки: верхняя 8 - для чистки конвективных каналов от золовых и сажи­стых отложений; средняя 9 - для загрузки топлива; нижняя 10 - для обслуживания колосниковой решетки и зольника.

Верхняя и средняя дверки с целью унификации выполнены полно­стью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеет­ся регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива. Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных кана­лов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на га­зообразном топливе устанавливаются турбулизаторы 31 для улучшения теп­лоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроен­ным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2" для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения . Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции.

Монтажная схема установки твердотопливного котла Брестсельмаш КС-ТВ-25

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры. Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

Рекомендуемая схема подключения котла к отопительной системе с регулятором тяги и предохранительным клапаном.

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод, 6 главный стояк, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба, 13 термометр, 14 предохранительный клапан, 15 манометр, 16 воздухоотводчик,, 17 регулятор тяги, 18 байпасная линия,  19 мембранный расширительный бак, 21 циркуляционный насос, 22 обратный клапан, 23 вентили.



Рекомендуемая схема подключения котла к отопительной системе

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод,4 расширительный бак, 5 воронка, 6 главный стояк, 7 переливная линия, 8 – раковина, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба.

Рекомендуемая схема подключения котла к отопительной системе и горячего водоснабжения.

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод,4 расширительный бак, 5 воронка, 6 главный стояк, 7 переливная линия, 8 – раковина, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба, 13 вентиль, 15 ванна, 16 трубопровод ля горячей воды,, 17 водоподогреватель проточный, 18 вентиль для запитки бойлера.

Порядок работы котлов в режиме горячего водоснабжения При работе котлов в режиме горячего водоснабжения необходимо открыть водоразборный кран в любой точке потребления. Температура нагрева и расход воды взаимосвязаны: с увеличением расхода воды температура ее уменьшается, а с уменьшением расхода – увеличивается. Таким образом, для получения воды с более высокой температурой необходимо уменьшать ее расход. До начала потребления горячей воды целесообразно увеличить форсировку котла и довести температуру теплоносителя системы отопления до 85–90°С. После этого откройте водоразборные краны горячей воды. ВНИМАНИЕ! Температура воды в кране может достигать 90 оС, поэтому необходимо слить некоторое количество воды для предотвращения ожогов. Для обеспечения длительного потребления горячей воды с постоянными параметрами, например во время душевых процедур, котел должен работать в стационарном режиме (с постоянным расходом газа или при постоянной форсировке топки при сжигании твердого топлива). При работе водоподогревателя в летнее время система отопления отключается с помощью крана. Котел при работе на твердом топливе следует загружать небольшими порциями топлива, постепенно разогревая водяную емкость котла при малой нагрузке, для чего необходимо прикрыть воздушную заслонку на нижней дверке. В период водопотребления форсировку котла можно увеличить, однако необходимо следить, чтобы температура теплоносителя не поднималась выше 90°С.

Название по паспорту "исполнение котла для работы на твердом топливе, оснащенного встроенным водоподогревателем тепловой мощностью 25 кВт Котел КС–ТВ–25 ТУ РБ 00238473.015–96"



Компания 100 котлов предлагает выгодно и по доступной цене купить твердотопливный котел Брестсельмаш КС-ТВ 25. На сайте 100kotlov.by вы можете сравнить котел по характеристикам и техническим параметрам с другими белорусскими котлами на дровах. В интернет-магазине проходят различные акции, уточняйте у менеджеров компании. Для оптовых покупателей цена на Брестсельмаш КС ТВ 25 будет ниже от указанной на сайте. Товар можно забрать в пункте выдачи (г. Минск), либо оформить доставку по Беларуси.

100kotlov.by

Твердотопливный котел Брестсельмаш КС-Т 25

Белорусские твердотопливные котлы коммунально-бытового назначения производства ОАО «Брестсельмаш».

Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения (КС-Т) и горячего водоснабжения (КС-ТВ) жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см2) и максимальной температурой воды на выходе из котла до 95оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см2).

В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1.

Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Номинальная теплопроизводительность котлов, кВт 25
Допустимые отклонения номинальной теплопроизводительности, % ±10
Продолжительность рабочего цикла котла ( объем камеры загрузки заполнен топливом ) при теплопроизводительности не менее 75% от номинальной должна быть не менее: – на антраците и каменном угле с выходом летучих до 17 %, ч; – на каменном и буром угле с выходом летучих от 17 до 50 %, ч; – торфобрикете, ч; – дровах, ч;



8 6 4 2

Разрежение за котлом, Па, не более  25
Коэффициент полезного действия, %, не менее, при сжигании: – твердого топлива 77,5
Рабочее давление теплоносителя системы отопления, МПа, не более 0,15
Максимальная температура теплоносителя системы отопления, °С, не более 95
Минимальная температура уходящих газов, °С,не менее: –при сжигании твердого топлива; 140
Объем теплоносителя в котле, м 3 0,09
Объем камеры загрузки, м3 0,077
Производительность встроенного водоподо- гревателя (при наличии) и температуре теплоносителя 90–95 °С, не менее: – при нагреве воды на разность температур 35 °С, л/ч – при нагреве воды на разность температур 50 °С, л/ч Рабочее давление воды в водоподогревателе , МПа, не более



500 350 0,6

Габаритные размеры, мм, не более – длина – ширина – высота



950 470 1400

Масса котла с комплектом монтажных ча- стей, кг, не более 300
Средняя наработка до отказа ( календарный срока эксплуатации), ч, не менее 22000
Средний срок службы котлов, лет, не менее 15
**Расход топлива, не более: –каменный уголь ( при Q н = 5000 ккал/ ч ), кг/ ч –бурый уголь ( при Qн = 2700 ккал/ч ), кг/ч –торфобрикет ( при Q н = 1940 ккал/ ч ), кг/ ч –дрова ( при Q н = 2440 ккал/ч ), кг/ ч



5,5 10,25 14,3 1,4

Примечание: *Диапазон регулирования теплопроизводительности котлов составляет от 35 до 110% номинального значения при сжигании углей с выходом летучих до 17%, от 50 до 110% –при сжигании других видов твердого топлива. Котлы, работающие на газообразном топливе имеют га- зогорелочное устсройство с помощью которого регулируется теплопроизво- дительность котла и автоматически поддерживается. ** Расход дан при влажности твердого топлива 40%

Основные преимущества котлов « Типа КСТ»: Использование при изготовлении топки  низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ?3,0 мм позволяет добиться срока службы котлов не менее 15 лет. Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы. Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене. Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева. Котлы исключительно просты в монтаже и сервисном обслуживании. Небольшие размеры, современный привлекательный дизайн.

Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха. Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5. В нижней части водоохлаждаемой топки размещаются чугунные ко­лосники 6, шуровочный щиток 7 и зольник 11.

На передней стенке котла расположены три дверки: верхняя 8 - для чистки конвективных каналов от золовых и сажи­стых отложений; средняя 9 - для загрузки топлива; нижняя 10 - для обслуживания колосниковой решетки и зольника.

Верхняя и средняя дверки с целью унификации выполнены полно­стью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеет­ся регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива. Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных кана­лов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на га­зообразном топливе устанавливаются турбулизаторы 31 для улучшения теп­лоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроен­ным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2" для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения . Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции.

Монтажная схема установки твердотопливного котла Брестсельмаш КС-Т-25

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры. Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

Рекомендуемая схема подключения котла к отопительной системе с регулятором тяги и предохранительным клапаном.

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод, 6 главный стояк, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба, 13 термометр, 14 предохранительный клапан, 15 манометр, 16 воздухоотводчик,, 17 регулятор тяги, 18 байпасная линия,  19 мембранный расширительный бак, 21 циркуляционный насос, 22 обратный клапан, 23 вентили.



Рекомендуемая схема подключения котла к отопительной системе

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод,4 расширительный бак, 5 воронка, 6 главный стояк, 7 переливная линия, 8 – раковина, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба.

Рекомендуемая схема подключения котла к отопительной системе и горячего водоснабжения.

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод,4 расширительный бак, 5 воронка, 6 главный стояк, 7 переливная линия, 8 – раковина, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба, 13 вентиль, 15 ванна, 16 трубопровод ля горячей воды,, 17 водоподогреватель проточный, 18 вентиль для запитки бойлера.

Порядок работы котлов в режиме горячего водоснабжения При работе котлов в режиме горячего водоснабжения необходимо открыть водоразборный кран в любой точке потребления. Температура нагрева и расход воды взаимосвязаны: с увеличением расхода воды температура ее уменьшается, а с уменьшением расхода – увеличивается. Таким образом, для получения воды с более высокой температурой необходимо уменьшать ее расход. До начала потребления горячей воды целесообразно увеличить форсировку котла и довести температуру теплоносителя системы отопления до 85–90°С. После этого откройте водоразборные краны горячей воды. ВНИМАНИЕ! Температура воды в кране может достигать 90 оС, поэтому необходимо слить некоторое количество воды для предотвращения ожогов. Для обеспечения длительного потребления горячей воды с постоянными параметрами, например во время душевых процедур, котел должен работать в стационарном режиме (с постоянным расходом газа или при постоянной форсировке топки при сжигании твердого топлива). При работе водоподогревателя в летнее время система отопления отключается с помощью крана. Котел при работе на твердом топливе следует загружать небольшими порциями топлива, постепенно разогревая водяную емкость котла при малой нагрузке, для чего необходимо прикрыть воздушную заслонку на нижней дверке. В период водопотребления форсировку котла можно увеличить, однако необходимо следить, чтобы температура теплоносителя не поднималась выше 90°С.

Название по паспорту "исполнение котла для работы на твердом топливе без водоподогревателя тепловой мощностью 25 кВт Котел КС–Т–25ТУ РБ 00238473.015–96"



Компания 100 котлов предлагает выгодно и по доступной цене купить твердотопливный котел Брестсельмаш КС-Т 25. На сайте 100kotlov.by вы можете сравнить котел по характеристикам и техническим параметрам с другими белорусскими котлами на дровах. В интернет-магазине проходят различные акции, уточняйте у менеджеров компании. Для оптовых покупателей цена на Брестсельмаш КС Т 25 будет ниже от указанной на сайте. Товар можно забрать в пункте выдачи (г. Минск), либо оформить доставку по Беларуси.

100kotlov.by

Твердотопливный котел Брестсельмаш КС-ТВ 16

Белорусские твердотопливные котлы коммунально-бытового назначения производства ОАО «Брестсельмаш».

Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения (КС-Т) и горячего водоснабжения (КС-ТВ) жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см2) и максимальной температурой воды на выходе из котла до 95оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см2).

В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1.

Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Номинальная теплопроизводительность котлов, кВт 12
Допустимые отклонения номинальной теплопроизводительности, % ±10
Продолжительность рабочего цикла котла ( объем камеры загрузки заполнен топливом ) при теплопроизводительности не менее 75% от номинальной должна быть не менее: – на антраците и каменном угле с выходом летучих до 17 %, ч; – на каменном и буром угле с выходом летучих от 17 до 50 %, ч; – торфобрикете, ч; – дровах, ч;



8 6 4 2

Разрежение за котлом, Па, не более  25
Коэффициент полезного действия, %, не менее, при сжигании: – твердого топлива 77,5
Рабочее давление теплоносителя системы отопления, МПа, не более 0,15
Максимальная температура теплоносителя системы отопления, °С, не более 95
Минимальная температура уходящих газов, °С,не менее: –при сжигании твердого топлива; 140
Объем теплоносителя в котле, м 3 0,07
Объем камеры загрузки, м3 0,04
Производительность встроенного водоподо- гревателя (при наличии) и температуре теплоносителя 90–95 °С, не менее: – при нагреве воды на разность температур 35 °С, л/ч – при нагреве воды на разность температур 50 °С, л/ч Рабочее давление воды в водоподогревателе , МПа, не более



300 180 0,6

Габаритные размеры, мм, не более – длина – ширина – высота



950 470 950

Масса котла с комплектом монтажных ча- стей, кг, не более 190
Средняя наработка до отказа ( календарный срока эксплуатации), ч, не менее 22000
Средний срок службы котлов, лет, не менее 15
**Расход топлива, не более: –каменный уголь ( при Q н = 5000 ккал/ ч ), кг/ ч –бурый уголь ( при Qн = 2700 ккал/ч ), кг/ч –торфобрикет ( при Q н = 1940 ккал/ ч ), кг/ ч –дрова ( при Q н = 2440 ккал/ч ), кг/ ч



3.6 6.5  9.2 7.3

Примечание: *Диапазон регулирования теплопроизводительности котлов составляет от 35 до 110% номинального значения при сжигании углей с выходом летучих до 17%, от 50 до 110% –при сжигании других видов твердого топлива. Котлы, работающие на газообразном топливе имеют га- зогорелочное устсройство с помощью которого регулируется теплопроизво- дительность котла и автоматически поддерживается. ** Расход дан при влажности твердого топлива 40%

Основные преимущества котлов « Типа КСТ»: Использование при изготовлении топки  низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ?3,0 мм позволяет добиться срока службы котлов не менее 15 лет. Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы. Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене. Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева. Котлы исключительно просты в монтаже и сервисном обслуживании. Небольшие размеры, современный привлекательный дизайн.



Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха. Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективного газохода 2, тепловой изоляции 4 и декоративной панели облицовки 5. В нижней части водоохлаждаемой топки размещаются чугунные колосники 6, шуровочный щиток 7 и зольник 11. На передней стенке котла расположены две дверки: 1) верхняя 8 – для чистки конвективного канала от золовых и сажистых отложений и загрузки топлива; 2) нижняя 10 – для обслуживания колосниковой решетки и зольника. В нижней дверке имеется регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива. Газоход 2 выполнен в виде ступенчатого канала прямоугольного сечения. Для регулирования разрежения за котлом в дымоотводящем патрубке расположен шибер 16. Котел, имеющий в обозначении букву «В», оборудован встроенным водоподогревателем 20, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2" для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения (рис. 5.1а). 5.2 Котел с регулятором тяги на верхней крышке котла имеет штуцер с резьбой 3/4" для присоединения регулятора. Штуцер в момент транспортировки и хранения закрыт заглушкой 18 и прокладкой 19. На нижней дверке 20 установлена заслонка 21, которая открывается и закрывается с помощью регулятора тяги

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции.

Монтажная схема установки твердотопливного котла Брестсельмаш КС-ТВ-16

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры. Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

1 Котел, 2 нагревательные приборы, 3 подающий трубопровод,4 расширительный бак, 5 воронка, 6 главный стояк, 7 переливная линия, 8 – раковина, 9 обратный трубопровод, 10 спускной вентиль, 11 вентиль для подпитки системы отопления водопроводной воды, 12 водопроводная труба, 13 вентиль, 15 ванна, 16 трубопровод ля горячей воды,, 17 водоподогреватель проточный, 18 вентиль для запитки бойлера.

Порядок работы котлов в режиме горячего водоснабжения При работе котлов в режиме горячего водоснабжения необходимо открыть водоразборный кран в любой точке потребления. Температура нагрева и расход воды взаимосвязаны: с увеличением расхода воды температура ее уменьшается, а с уменьшением расхода – увеличивается. Таким образом, для получения воды с более высокой температурой необходимо уменьшать ее расход. До начала потребления горячей воды целесообразно увеличить форсировку котла и довести температуру теплоносителя системы отопления до 85–90°С. После этого откройте водоразборные краны горячей воды. ВНИМАНИЕ! Температура воды в кране может достигать 90 оС, поэтому необходимо слить некоторое количество воды для предотвращения ожогов. Для обеспечения длительного потребления горячей воды с постоянными параметрами, например во время душевых процедур, котел должен работать в стационарном режиме (с постоянным расходом газа или при постоянной форсировке топки при сжигании твердого топлива). При работе водоподогревателя в летнее время система отопления отключается с помощью крана. Котел при работе на твердом топливе следует загружать небольшими порциями топлива, постепенно разогревая водяную емкость котла при малой нагрузке, для чего необходимо прикрыть воздушную заслонку на нижней дверке. В период водопотребления форсировку котла можно увеличить, однако необходимо следить, чтобы температура теплоносителя не поднималась выше 90°С.



Компания 100 котлов предлагает выгодно и по доступной цене купить твердотопливный котел Брестсельмаш КС-ТВ 16. На сайте 100kotlov.by вы можете сравнить котел по характеристикам и техническим параметрам с другими белорусскими котлами на дровах. В интернет-магазине проходят различные акции, уточняйте у менеджеров компании. Для оптовых покупателей цена на Брестсельмаш КС Т 16 будет ниже от указанной на сайте. Товар можно забрать в пункте выдачи (г. Минск), либо оформить доставку по Беларуси.

100kotlov.by


Смотрите также



..:::Новинки:::..

Windows Commander 5.11 Свежая версия.

Новая версия
IrfanView 3.75 (рус)

Обновление текстового редактора TextEd, уже 1.75a

System mechanic 3.7f
Новая версия

Обновление плагинов для WC, смотрим :-)

Весь Winamp
Посетите новый сайт.

WinRaR 3.00
Релиз уже здесь

PowerDesk 4.0 free
Просто - напросто сильный upgrade проводника.

..:::Счетчики:::..
