Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?
Котлы Галан, принцип работы, технические характеристики и конструкция
Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.
Принцип работы электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.
Электролиз и перенос тепла нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.
технические характеристики электродных котлов
Основной технической характеристикой котла электродного является мощность.
Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.
Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для обогрева площади 120, 230 и 280 куб.м.
Например, электродный котел галан очаг 3 имеет такие характеристики:
- габаритные размеры: длина 275 мм, 35 мм, вес прибора менее 1 кг.
- мощность 3 кВт позволяет обогреть помещение площадью 120 м3.
Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм, 130 мм, вес 5 кг.
Самыми мощными являются модели ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.
Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.
конструкция электродных котлов
Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.
В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.
Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.
Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.
Комплект поставки
В комплект поставки электродного котла от производителя входят:
- электродный блок мощностью от 3-50 кВт
- силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
- цифровой терморегулятор по воздуху блок «климат-контроль».
Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.
Требования к отопительной системе
Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:
- предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
- котел монтируют вертикально, не превышая уровень радиаторов
- при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).
Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.
Обвязка электродного котла
Обвязке котла электродного подлежат следующие компоненты отопительной системы:
- расширительный бак
- насос циркуляционный
- группа безопасности
- краны обратки и фильтр грубой очистки
- кран залива теплоносителя
- кран слива теплоносителя из системы
- кран подачи.
Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.
Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.
Производим монтаж котла Галан
Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.
После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.
Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

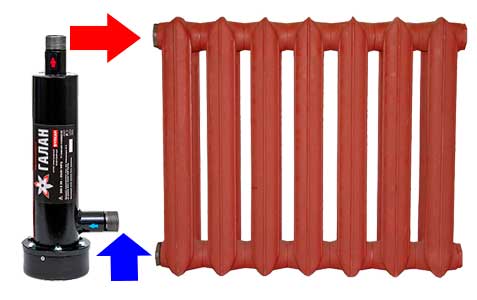

Схемы подключения котла
Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.
Самыми простыми считаются схемы подключения однофазного электродного котла или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.
Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.
При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.
Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.
Электронное управление котлом
Электронное управление представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.
Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.
Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.
Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.
Произвести подключение блока управления поможет видео.
После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи.
Электродные котлы отопления. Электродный котел Галан. Монтаж котлов отопления марки Галан.
Высокие темпы строительства загородных домов, применение новейших стройматериалов, улучшение комфорта в частном секторе требуют применения новых технологий. Очень важным и дорогостоящим элементом инженерного обеспечения считается отопление, которое относится к сложному инженерному процессу. В данной статье мы рассмотрим электродные котлы «Галан», их виды, принцип работы и преимущества, а также вопросы по монтажу котлов отопления данной марки.
В наше время становится очевидным переход к автономным системам отопления. Постепенно традиционное отопление с колоссальными эксплуатационными затратами уступает свое место электрическому отоплению.
Электрические котлы различаются между собой, в зависимости от способа нагрева теплоносителя, которым может быть вода или какая-нибудь незамерзающая жидкость.
Электродные котлы были разработаны в России для оборонной промышленности. Среди различных электродных агрегатов, производимых в разных городах и в республике Беларусь, на особом месте стоит аппарат “Галан”, который изготавливают в Москве, согласно стандартам военной техники, и соответствующим конверсионным технологиям предприятий, которые выпускают отопительные приборы, предназначенные для отечественных военных кораблей и атомных подводных лодок.
Принцип работы электродного котла отопления
По какому принципу работает этот уникальный прибор? Нагрев теплоносителя в котле происходит за счет расщепления молекул на отрицательно и положительно заряженные ионы. Естественно, ионы начинают свое движение, к отрицательным и положительным электродам, при этом выделяя много энергии. Другими словами, процесс нагрева теплоносителя происходит совершенно без “посредника”, к примеру, ТЭНа.
Когда происходит быстрый разогрев теплоносителя, давление в котле начинает повышаться почти до двух атмосфер, вода начинает выталкиваться наверх (примерно так работает гейзерная кофеварка). Напор воды равен 25 метрам водяного столба, а этого полностью хватает, чтобы обогреть особняк в три этажа и мансарду.
Электродный котел «Галан Очаг»
Давайте познакомимся с “Галан-03 Очаг”, на сегодня это самый миниатюрный электродный котел группы “Галан”. Его вес составляет 500 грамм, однако при этом он способен развивать мощность в 5 кВт. Такой мощности достаточно, чтобы полностью отапливать помещение более 250 куб. м. Этому электродному котлу необходим объем теплоносителя, равный 70 литров.
Когда происходит запуск этого котла, имеющего температуру обратной трубы, превышающей 5 градусов, энергетический порог начинается после достижения 12 А. По мере того, как происходит прогревание системы, начинает расти удельное сопротивление, из-за чего мощность постепенно увеличивается до номинала.
Электродный котел «Галан-гейзер»
Среди всего семейства этих котлов, к средним относится котел “Галан-Гейзер”. В наше время он считается самым популярным среди потребителей. Этот отопительный агрегат имеет мощность, равную 9 кВт. Он может работать, если имеется однофазное или трехфазное подключение к электросети. Котел способен с легкостью обогреть двухэтажный коттедж, имеющий общую площадь более 500 куб. м. К другим теплотехническим характеристикам относится объем теплоносителя, равный 300 л, масса, не превышающая 7 кг.
Электродные котлы «Галан-Вулкан»
Самым старшим и самым мощным в этом семействе является котел “Галан-Вулкан”, с мощностью в 25 кВт. Он может работать, если имеется трехфазное подключение к электросети. Его мощности вполне достаточно, чтобы отапливать помещение, у которого общая площадь более 800 куб. м. У котла объем теплоносителя достигает 500 литров. Он может самостоятельно развивать давление, равное 2 атм. Масса котла не превышает 7 кг.
Преимущества электродных котлов отопления
Одной из главных характеристик данной системы отопления в загородных домах считается минимально устанавливаемая температура, когда отсутствует хозяин. В результате обеспечивается серьезная экономия энергоресурсов. Если рассматривать эту систему с точки зрения гибкости управления и экономичности, то прямое электроотопление показывает самые высокие показатели. Каждое отапливаемое помещение имеет термостаты, которые работают совершенно независимо, производя контроль температуры в заданном режиме.
Новые электрические котлы, имеющие полную автоматизацию, не требуют специального помещения, им не нужны дымоходы, не требуется запаса топлива. Эти котлы не имеют неприятных запахов, в них не скапливается пыль и грязь, в связи с чем они становятся более привлекательными в сравнении с другими типами котлов.
Почти все системы для запуска требуют присутствия человека. Электрическое отопление не боится кратковременного отключения электричества, такое отопление начинает функционировать немедленно после подачи электроэнергии, не требует никакого вмешательства извне.
При необходимости можно сделать установку программируемых термостатов, которые позволяют создать любые изменения температур на каждый день недели. Такие термостаты позволяют экономить 70 % электроэнергии.
Монтаж котлов отопления «Галан»
Установка котлов отопления электродного типа, в частности агрегатов марки «Галан» почти не отличается от монтажа других, более известных частным застройщикам и владельцам квартир, отопительных систем. Однако, все же есть некоторые особенности, которые фактически исключают возможность самостоятельной установки данного оборудования.
В первую очередь это касается настройки и подключения терморегулятора системы BeeRT — это достаточно сложная процедура, производство которой лучше доверить профессионалам.
Другим, не менее важным моментом является монтаж датчика климат-контроля. Это специальный блок, устанавливаемый отдельно от самого котла. Его подключение и настройка также требуют определенных знаний и навыков.
И последняя сложность, которую многие игнорируют в процессе установки — это использования исключительно дистиллированной воды для работы электродных котлов марки «Галан».
Видео: электродные котлы «Галан»
kapitalstrojservis.ru
Электродный котел Галан Очаг
___________________________________________________________________________
Электродный котел Галан Очаг 3 - самый компактный агрегат из всего модельного ряда. Он весит всего 500 грамм, но при этом развивает мощность до 5 кВт и способен эффективно отапливать помещение до 200 куб.м.
Объем теплоносителя тоже небольшой - 70 литров.
При запуске этого электрического котла с температурой обратной трубы 5 градусов по Цельсию энергетический порог начинается с 10-12А.
По мере прогревания системы удельное сопротивление растет, вследствие чего мощность плавно возрастает до номинального значения.
Однофазный электродный котел отопления Галан Очаг 3 включает в себя:
- металлический корпус с патрубками входа и выхода теплоносителя и фланца крепления электродной сборки. Корпус также выполняет функции второго электрода и ионизационной камеры;
- электродную сборку из фланца со стержневым электродом с токовводом и герметичным проходным электроизолятором. На фланце однофазных электрокотлов внизу располагается: центральная клемма – фаза, сбоку: клемма – нулевой провод, клемма – провод заземления;
- защитный кожух.
Для нормальной работы отопительного электродного котла Галан Очаг 3 необходимы следующие условия:
- температура помещения, в котором установлен котёл, предельная – от +7°C до +40°С; рабочая – от +10°C до +35°С. Если нет иных требований;
- относительная влажность воздуха при 20°С – не более 75%;
- окружающая среда – не взрывоопасная, не содержащая агрессивных газов и паров, разрушающих металл и изоляцию, а также производственной пыли, в количествах разрушающих или нарушающих работу котла.
Монтаж отопительного электродного котла Галан Очаг 3
Смонтировать отопительную систему. Отопительная система может быть закрытого или открытого типа с верхним розливом.
Рекомендуется устанавливать котел в нижнюю точку системы и высотой вертикального стояка над котлом не менее 2 м.
При этом необходимо соблюдать чистоту трубопроводов, исключая попадания в их полости металлической стружки и других посторонних включений.
Монтаж производить с обязательной установкой фильтра грубой очистки.
При установке чугунных радиаторов обязательна установка фильтра грубой очистки и фильтра-отстойника. После окончания монтажа систему необходимо тщательно промыть.
Установить котел. Электрический котел Галан Очаг 3 устанавливается в отопительную систему вертикально, при монтаже котел должен быть прикреплен к стене независимо от способа соединения с отопительной системой.
Не допускается наличие запорной арматуры между выходным отверстием котла и расширительным баком.
Отопительная система должна быть обязательно заземлена. Сопротивление заземления должно быть не более 4 Ом (провод сечением не менее 4 мм2 - 6 мм2 в зависимости от мощности котла).
Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей части изделия, которое может оказаться под напряжением не должно превышать 0,1 Ом.
Включение электрокотла Галан Очаг 3
Включите электрический котел Галан Очаг 3, установите самый тщательный контроль за состоянием системы до первых автоматических отключений и включений агрегата.
Недопустимо включение котла при наличии в системе замерзшего теплоносителя или наличия опасности его замерзания.
Температура помещения, в котором смонтирована отопительная система, в течение проведения пусконаладочных работ должна быть не менее 15÷20°С.
При правильно смонтированной отопительной системе и электросхеме подключения, в том числе автоматики, система начнет прогреваться.
Если в первоначальный период работы, теплоноситель — свежая вода, происходит постепенное снижение мощности котла необходимо: снять котел из системы, разобрать и очистить поверхности электродов, внутренние поверхности котла от налипшего слоя загрязнений, обладающих изолирующими (диэлектрическими) свойствами, собрать котел и установить в систему.
Ремонт котла Галан Очаг 3
Демонтировать котел из отопительной системы, если иначе невозможно извлечь электродную группу (электрод) из корпуса котла, а так же очистить внутренние поверхности корпуса и убедиться в отсутствии каких-либо дефектов.
При ремонте электрокотла Галан Очаг 3 необходимо:
- Снять электрод для осмотра на предмет отсутствия дефектов – трещин в проходных изоляторах и т.п. и определения степени износа электродов.
- Если износ составляет более 40%, электрод или электроды подлежат замене. Обычно это происходит 1 раз в 3–5 лет;
Тщательно очистить сопрягаемые поверхности для обеспечения герметичности за счет применения герметизирующих материалов при сборке котла и его дальнейшей эксплуатации;
- Очистить до металлического блеска внутренние поверхности корпуса котла и затем внимательно провести осмотр их на предмет отсутствия дефектов, например, точечной коррозии и т.п.
- Собрать агрегат. При сборке электродного Галан Очаг 3 строго соблюдать соосность электродов между собой и корпусом, то есть должно быть одинаковое расстояние (зазор) между электродами и корпусом, между электродами.
- Исключить возможность попадания загрязнений внутрь котла при сборке. Проверить герметичность.
- Установите котел строго вертикально в отопительную систему. Заполните отопительную систему теплоносителем. Расширительный бак должен быть заполнен на 1/3 его объема.
- После завершения перечисленных выше работ произвести проверку герметичности системы, затяжки болтовых и электрических контактов котла и автоматики, надежность подключения заземления, величину электрического сопротивления заземления и сделать пробный пуск отопительной системы.
- Устранить, если это будет иметь место, выявленные недостатки.
Ежегодно, после завершения отопительного сезона необходимо проводить работы, обеспечивающие электробезопасность и надежность средств автоматики независимо от того, что используется в качестве теплоносителя – вода или н/з жидкость (проводятся при отключенной системы от эл. сети):
- проверка надежности контактов систем заземления, блока автоматики электрокотла Галан Очаг 3;
- проверка величины эл. сопротивления заземления системы отопления. Ее величина не должна превышать 4 Ом;
- осмотр автоматического выключателя – очистка от пыли, проверка и подтяжка клеммных соединений, отсутствия механических заеданий, проверка контактов;
- проверка магнитного пускателя – очистка от пыли, осмотр, чистка и подтяжка клеммных соединений, проверка состояния контактов на механическое заедание, магнитное залипание;
- осмотр пусковых кнопок;
- осмотр установленных средств автоматики – протирка от пыли, проверка контактов, монтажа, исправности.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
wssm.ru
Электродный котёл Галан - принцип работы и цена на различные модели производителя
Современные владельцы недвижимости ответственно подходят к вопросу организации процесса отопления дома, обращая внимание на энергоэффективные, экономичные и безопасные котлы. Чтобы удовлетворить спрос на данную категорию товаров российский производитель «Галан» разработал инновационный электродный котел, характеризующийся максимальными показателями КПД и минимальным уровнем потребления энергоресурсов.
Этот прибор имеет ряд конкурентных преимуществ и может быть адаптирован под нужды отопительного контура частного дома, коммерческого здания или жилой квартиры. Выбирая для контура электродный котёл Галан принцип работы цена и особенности конструкции которого будут рассмотрены в данном обзоре, потребитель сможет добиться существенной экономии денег и обеспечить дом надежным и долговечным источником тепла.
Особенности работы котла
Поскольку электродный электрокотел появился на рынке отопительной техники сравнительно недавно, принцип его работы пока не знаком широкому кругу потребителей, привыкших использовать для обогрева дома традиционные ТЭНовые отопители. Если вы не можете определиться с выбором электрического котла в дом, то наша статья «Как выбрать электрокотел для отопления частного дома?» будет полезной.
В своей основе электродные электрические котлы отопления содержат специальный блок из электродов, который способствует ионизации теплоносителя.
Во время этого процесса выделяется тепло, которое передается жидкости, циркулирующей между теплообменными поверхностями. Отсутствие дополнительных узлов, задействованных в процессе подогрева теплоносителя, позволило разработчикам добиться предельно высокого значения КПД. Кроме этого, котел электрический проточный, оснащенный электродным блоком имеет и ряд других особенностей.
Особенности электродного котла:
- компактный корпус;
- бесшумная работа;
- долгий срок эксплуатации;
- устойчивость к коррозии и протечкам;
- соответствие самым строгим требованиям ТБ;
- моментальный нагрев воды;
высокий уровень ремонтопригодности, обусловленный наличием разборного корпуса;- возможность замены износившегося блока электродов;
- доступная стоимость установки, которая характеризуется минимальной трудоемкостью и высокой скоростью монтажных работ.
Модельный ряд
Разрабатывая электрокотлы Галан отзывы о которых можно найти на официальном сайте производителя, инженеры компании ориентируются на спрос, поэтому в линейке товаров можно найти несколько серий продукции с наиболее востребованными типами электродных отопителей. Каждая серия продукции имеет свою специфику и отличается по мощности и функциональности.
В настоящий момент в линейке бренда можно встретить электродные котлы из следующих серий:
- Гейзер.
- Вулкан.
- Очаг.
По критерию мощности выигрывают котлы из серии «Вулкан» — они могут использоваться для обогрева помещений большой площади (от 250 до 500 квадратов). Им уступают котлы под маркировкой «Гейзер», мощностью от 9 до 15 кВт. Самые простые устройства – это котлы из серии «Очаг». Они обладают мощностью от 2 до 6 кВт и могут использоваться для обогрева небольших домов и малогабаритных квартир.
Стоит отметить, что мощность прибора не оказывает особого влияния на его внешний вид и конструкцию. Даже самый мощный электрокотел Галан купить который можно у официального поставщика, будет обладать аккуратным компактным корпусом, привлекательным внешним видом и небольшим весом.
Ценовая политика бренда
Бренд работает на территории России, поэтому у отечественных потребителей есть возможность по демократичной цене купить электрокотел Галан отзывы о котором носят в основном положительный характер. Стоимость прибора напрямую связана с его мощностью и функциональностью. В частности, цена базовой модели мощностью 2 кВт из серии «Очаг» составляет около 60 долларов. Котлы из серий «Гейзер» и «Вулкан» обойдутся потребителям несколько дороже – их ориентировочная стоимость составляет 250 и 500 долларов для моделей мощностью 9 и 50 кВт соответственно. Более детально про электрическое отопление можно прочитать здесь.
В линейке российского бренда «Галан» можно подобрать оптимальный вариант электродного котла для обогрева здания любой площади.
Окончательный выбор
Вне зависимости от принадлежности котла к определенной серии продукции, он будет соответствовать высоким стандартам качества, и отличаться достойным качеством сборки, длительным сроком эксплуатации и превосходными потребительскими характеристиками. На все котлы отопления электрические проточные производитель предоставляет гарантию, поэтому потребитель может быть уверен в защите своих прав.
spetsotoplenie.ru
Обсуждение электродных котлов Галан
__________________________________________________________________________
Обсуждение электродных котлов Галан
Недавно установил себе электродный котел Галан Гейзер 9 квт в офис и скажу я вам, что был приятно удивлён котлом потребляемой энергии, хотя прошло не так много времени с момента монтажа, но выводы уже можно делать сейчас. До этого у меня был и Протерм и другие электрокотлы, главный их минус - потребляют много электричества, гудят, а стоят намного дороже Галана. Кто хочет сэкономить деньги на покупке котла и платы за электричество, тогда эта модель для вас.
Принцип нагрева воды электродным методом ничем не отличается от всех остальных (может быть только КПД) и напрямую зависит от хим. свойств воды (её электропроводности) и естественно хим. водоподготовки. И все. Мощность поэтому можете качать в широком диапазоне, вплоть до короткого замыкания в котле. Электрокотел Галан прост в устройстве, но в эксплуатации - капризен. Мое мнение (учитывая дороговизну электроэнергии) выбирать другие методы преобразования эл.энергии в тепло.
Электродные котлы по своей эффективности равны Тэновым. С 1квт. электричества получается 1квт. тепла. Дооборудуйте тэновый котёл комнатным термостатом - получите заявленную экономию электрокотла Галан. Думаете, в Европе не знают этот принцип нагрева?
Установили котел ГАЛАН 25 кв спец жидкости использую всего не более 10 литров обычная дистиллированная вода с минимальной добавкой соли. Просто в систему врезали теплообменник И никаких проблем. Если надо менять воду то обходится копейки! Для этого надо иметь тест-помпу. Это такая профессиональная штука для закачки воды и создания давления, А так же иметь в хозяйстве амперные клещи. При их помощи контролировать амперы. В маленьком круге, а так же во всей системе необходимы фильтры. Воду надо менять раз или два в год. Недавно забились фильтры.
Вся вода из ГАЛАНА идет только на подогрев пола. Под пол пускаю28 град возвращается 26 с половиной Дом очень хорошо утеплен, а фундамент 10 см плата армированная и лежит на 20 см пенопластовой подушке по шведской технологии Затраты которого в три раза дешевле обычных ленточных и других. первый этаж 200 кв и второй столько же на втором этаже трубы положены в специальные алюминиевые листы с желобом уже видел только что на сайте похожие, но они видно упрощенного производства. А так же в доме большая печь очень эффективная и в нее вделан змеевик когда топится печь параллельно подогревается вода, которая тоже идет параллельно в систему.
установил электродный котел ГАЛАН Гейзер-9 кВт. Отопление: теплые полы, весь первый этаж 50 кв.м. радиаторы на обоих этажах, бойлер косвенного нагрева, все циркулирует 4-мя насосами. Котел установил по инструкции (по 2 метра черной трубы на входе и выходе, и т.п.) Залил специальную жидкость (20 л. = 1800р) Купил 100л. После запуска в системе постоянно образовывался воздух (на протяжении месяца) Но грел хорошо. Примерно через мес. пришлось залить чистой воды (жидкости немного не хватило примерно 5 л.).
После этого в системе воздуха нет, НО теперь начали греться и вырубаться автоматы в системе управления котлом. Позвонил в сервис центр, сказали мол жидкость с водой мешать нельзя, теперь только сливать жидкость и заливать только воду или только жидкость. Пожалел что "купился", поменял автоматы на более мощные, вроде пока работает. Как потеплеет, думаю менять жидкость на воду, потому что если покупать жидкость это 9 000р. проще новый ТЭНовый котел купить. Но с водой тоже возня, нужно регулировать ее электропроводность при помощи соли. В общем, тем, кто в раздумьях, не советую покупать. С этими котлами возни много, а экономия сомнительная.
Электродные котлы это нормальная тема. Я занимаюсь установкой электродных . Для запуска этих котлов важная деталь это водоподготовка. Водоподготовка это регулировка проводимости теплоносителя.
Электродный котел - это всего лишь электрический котел, минусов у которого гораздо больше чем плюсов. Говорю не голословно. Эксплуатировал в свое время несколько подобных котлов марки ЭПЗ-100, номинальной мощностью 100кВт. Поддерживать постоянной силу тока очень тяжело. Для аккумуляции тепла у нас стояли теплоаккумуляторы суммарным объемом 40м3. Для стабильной работы вынуждены были использовать поваренную соль для повышения электропроводности воды. Котел подлежал достаточно частым разборкам и очисткам пластин. Выгоды никакой.
Смысл электродных котлов в том, что они работают на мощностях под сто киловатт отапливая производственные здания. Здание, где работаю, топят при котла по сто киловатт. С ТЭНами при таких мощностях будет сложновато. При том что для частного дома организовать водяное отопление киловатт на 10 на ТЭНах менее заморочно. При том что еще менее морочно раскидать по комнатам электрические обогреватели.
У меня в доме установлен электрокотел Галан 9 кВт. Работает уже 4 зимы. Пока все нормально. Сравнивать не с чем, т.к. никаких других электрокотлов не пользовал. В свое время повелся на рекламу и пока ни разу об этом не пожалел. Основное отопление дровами, Галан включается по ночам для поддержания комфортной температуры и когда уезжаю из дома. Площадь дома 95 квадратов. Дом кирпичный с колодцевой кладкой.
Я установил себе электродный котел Галан 5,5 кВт 2,5 года назад, первый год он работал просто замечательно, дома жара 27 градусов, на улице мороз -40. А следующей зимой мне пришлось дополнительно включать обогреватели, чтобы поддержать хотя бы 16-18 градусов. Вода в трубах нагревалась максимум до 42 градусов. Этим летом я промыл всю систему, залил чистую озерную воду, добавил туда соли, по амперметру с электриком выставили мощность в 5 кВт, а котел греет воду до 54 градусов. Хотя на улице еще плюс 25. Проводка к котлу которая идет, нагревается, хотя кабель медный сечением 2,5 кв мм. Емкость системы всего 40 литров, трубы металлопластиковые, радиаторы алюминиевые, площадь дома всего 43 кв метра, должно от пяти киловатт прогреваться все, а котел не греет. Так что сейчас еще пока зима не наступила, буду выкидывать его и ставить твердотопливный котел Дымок или Каракан.
Плюс электродных котлов Галан относительно Тэновых котлов:
- Более высокая скорость нагрева, - За счёт высокой скорости нагрева, при малом корпусе котла Галан, можно использовать его без циркуляционного насоса- Более высокий КПД (99 против 98 процентов. мелочь, но приятно)- Ну и цена ниже тэнового (относительно конечно)- При утечки воды, электрод просто не будет работать, тэн сгорит.- Электрод, путём регулировки электропроводности воды, можно изменить мощность электродного котла. т.е. 6 квт может работать как 2 квт, так и 10.
Минусы:
- подготовка воды.- нельзя производить водоразбор воды из СО.- сложно организовать подпитку системы.- в воду добавляется соль или сода (на 100 литров 1-3 чайные ложки).
Если котёл тэновый, то без разницы какой он фирмы, они все одинаковые, ну там может быть тэн из нержавейки, но суть одна, и главное КПД у них одинаковый! Если котёл электродный, то он такой же электродный как и другой фирмы, с таким же кпд, и этот кпд такой же как у тэнового. И нет ни какой экономии при установке разного по типы и фирме электрического котла. Да, Галан, пишет в паспортах не кв.м а куб.м., читать надо правильно, и от этого он экономней не становится! У него красивая автоматика - НАВИГАТОР и котлы СТЭЛС оч. хорошо себя зарекомендовали, но не потому, что они экономичны, а потому что очень удобно и красиво.
КПД котла в первую очередь зависит от напряжения в сети. КПД котла стабильное только при идеальных условиях: напряжение 220 -230. Если оно пониженное, то КПД естественно меньше. Но, экономию электроэнергии, газа и т д делает не КПД, а комплекс вопросов: расчет теплопотерь здания, системы отопления и хорошая электроника котла.
В совокупности получается приличная экономия. Это глубокое заблуждение, что современные электрические котлы не экономят потребление электроэнергии. По поводу того, что часть тепла уйдёт через корпус в котельную. Зачем? Котел просто не будет нагревать выше заданной температуры, на у это у него есть автоматика. Обычно у котлов с автоматикой постоянная величина - это температура помещения. А температура теплоносителя переменная. Она зависит в первую очередь от уличной температуры, во вторых от расчета теплопотери здания.
Являясь технологом монтажной организации все чаще приходится сталкиваться с монтажом электрических котлов Галан. Прежде всего необходимо уточнить, что "электродный", "ионный", "ионнообменный" котел, это одно и тоже устройство, речь идет о физике преобразования электроэнергии в тепло. Наиболее корректным все же будет определение "электродный котел", так как основной отличительный элемент котла это блок электродов. Не следует путать КПД котла с его эффективностью, как части системы отопления. Физический расчетный КПД электродного котла такой же как и у других электрокотлов, экономичность определяется не способом, а принципом нагрева теплоносителя.
Рассмотрим вопрос подробнее, но в понятной для рядового пользователя форме:
- Во первых полная нагрузка включается не сразу, а поступательно растет по мере роста температуры теплоносителя.
- Во вторых надежность и экономичность обеспечивается более простой, надежной конструкцией электродных блоков и «умной» автоматикой управления, работающей по принципу "по запросу". Сколько запросит помещение тепла, столько ее и будет произведено котлом, ни ваттом больше ни ваттом меньше. Такой уровень автоматизации контроля за температурой возможен только с электродным котлом, у которого полностью отсутствует неуправляемая инерция нагрева.
- И в третьих, самое главное отличие электродных котлов - поступающая в камеру котла жидкость (теплоноситель) греется всем объемом сразу и практически мгновенно. Это и есть эффективность.
Основной причиной малой эффективности большинства котлов работающих в системе отопления, это механический съем тепла с поверхности нагревательного элемента (теплообменника, ТЭНа). В камере ТЭН котла проходящая вода контактирует с очень малой по площади поверхностью разогретого ТЭНа, реально это 7-10% от всего входящего объема. Учитывая то что радиаторы постоянно охлаждают теплоноситель, ТЭНовому котлу с его малой производительностью, требуется произвести полных циркуляций теплоносителя в 4-5 раз больше чем электродному, а это время работы. Именно по этому при одинаковой мощности и одинаковом линейном КПД, затраты электроэнергии на выполнение одной и той же работы в одинаковых условиях, у этих колов совершенно разные.
Данные электрокотлы - хорошие аппараты. Если нормально изучить паспорт на товар и правильно его установить и запустить, то можна получить хорошые результаты по потреблению электронергии. Я установил себе в дом на основное отопление Галан 9 кВт, так котел берет у меня 2.5 кВт в час и работает 10 часов в сутки. Ну очень доволен результатами. Друзья не могут насмотреться на мою систему отопления - маленькая, бесшумная, ее спокойно можно закрыть кухонными принадлежностями.
Купил и установил электрический котел Галан-Гейзер 9 кВт в качестве основного источника на здание из бруса объемом 275 м3. Подключать буду через Навигатор 18Н с циркуляционным насосом. У нас сейчас в ноябре уже -28-30 днем и -32-35 ночью, а средняя температура ноябрь-февраль -45, а неделю-другую может и до - 50-55 упасть запросто. Желание заселить новый дом может, затмевает голос разума так сказать, но попробую рискнуть. Очень помогла бы информация по практике эксплуатации именно Галанов в климате, близком к полярному.
Есть несколько вопросов до установки:
- Кто-нибудь эксплуатирует со специальной галановской жидкостью? Как там солить не надо ничего? И сколько она эффективно работает?- Размещается 2 датчика на подачу и обратку, тот, что на подачу как далеко от котла ставили?- Нужен ли манометр (видел на фото установленный котел с манометром и каким-то клапаном)?- В электрике не в зуб ногой, отсюда куча глупых вопросов. Можно ли ставить без заземления (пластиковые трубы, алюминиевые радиаторы) если будет УЗО?- Стоит ли размещать автоматику в одном помещении с котлом (при разгерметизации зальет)?- Как изолировали котел от поражения электротоком? Надо ли? - Кто-нибудь делал через байпас?
__________________________________________________________________________ __________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант - ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru
