Автор: Александр Старченко

Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств. Циркуляционный насос обеспечивает нормальное движение теплоносителя по трубам отопительной системы и препятствует её застаиванию.

При отключении сетевого напряжения в результате аварии или по другой причине, отключение насоса в зимнее время может поставить под угрозу работоспособность всей системы отопления и даже привести к серьёзной аварии. Исходя из этого, источник бесперебойного питания для циркуляционного насоса отопления должен являться обязательной частью системы.

Содержание:

1. Принцип действия и конструкция ИБП
2. Преимущества и недостатки различных типов ИБП
3. Критерии выбора резервного источника питания
4. Модели ИБП
5. Подводим итоги

Принцип действия и конструкция ИБП

Источник аварийного энергоснабжения, в зависимости от конструкции, может выполнять следующие функции:

• Автоматическое переключение на питание от аккумулятора;
• Преобразование постоянного напряжения 12В в переменное 220В;
• Фильтрацию сетевых помех;
• Стабилизацию сетевого напряжения.

Переход питания циркуляционного насоса на аккумулятор, инвертирование напряжения и фильтрацию от импульсных помех выполняют все ИБП, а стабилизацию осуществляют только устройства,  оборудованные соответствующим блоком.

В системах электроснабжения могут использоваться следующие модели аварийных источников питания:

Резервные

Аварийные источники в нормальных условиях обеспечивают электропитание потребителя непосредственно от сети, а при её отключении осуществляют автоматический переход на аккумулятор. Постоянное напряжение с аккумулятора сначала поступает на преобразователь напряжения, где оно становится переменным и повышается до 220 вольт. Сетевое напряжение не стабилизируется, а чтобы блокировать сетевые импульсные помехи, в устройстве используется пассивный фильтр.

Линейно-интерактивные

Линейно-интерактивный блок резервного питания имеет одно существенное отличие. В нём для выравнивания напряжения сети используется простой стабилизатор. Он выполнен по схеме с использованием автотрансформатора, где при изменении напряжения на входе электронный коммутатор подключает соответствующие обмотки. Схема стабилизации позволяет получить на выходе напряжение лишь немного отличающееся от номинального. Преобразователь напряжения и фильтр в этом устройстве так же имеются.

Инверторные

Источник питания с использованием двойного инвертирования представляет собой конструкцию принципиально отличающуюся от двух предыдущих. В этом устройстве сетевое напряжение выпрямляется, при этом часть энергии запасается в батарее конденсаторов. Во втором инверторе происходит вторичное преобразование постоянного тока в переменный ток.

Конденсаторы выполняют двойную функцию. Если напряжение слишком велико, то в них хранятся её излишки, а в случае снижения напряжения, нехватка восполняется накопленной энергией.

Всем процессом преобразования управляет микроконтроллер с кварцевым генератором, что обеспечивает высокую точность не только напряжения, но и частоты. Каждый бесперебойник для циркуляционного насоса отопления содержит в своей конструкции зарядное устройство для подзарядки аккумуляторной батареи.

Преимущества и недостатки различных типов ИБП

Идеального источника аварийного питания не существует, и каждая модель обладает своими достоинствами.

У резервного источника они следующие:

• Высокий КПД;
• Малый уровень шума и тепловыделения;
• Самая низкая стоимость.

Недостатки резервного источника питания:

• Большое время переключения;
• Искажённая форма напряжения на выходе;
• Отсутствует возможность коррекции амплитуды и частоты.

Параметры линейно-интерактивного источника несколько лучше:

• Высокий КПД;
• Отсутствие шумов;
• Стабилизация напряжения с использованием автотрансформатора.

Минусы:

• Длительное время переключения;
• Низкая точность;
• Форма напряжения приближена к трапеции;
• У низкобюджетных моделей наблюдается отклонение по частоте.

Предлагаем вам посмотреть хороший видеоролик о видах и критериях выбора ИБП для котлов отопления и циркуляционных насосов:

Плюсы:

• Работа в широком диапазоне сетевого напряжения;
• Высокая точность стабилизации;
• Отсутствие времени на переключение;
• Точное соответствие частоты;
• Отсутствие любых помех на выходе;
• Идеальная форма напряжения.

Минусы:

• Высокая стоимость;
• Постоянный шум от вентилятора.

Бесперебойник для насоса отопления должен обладать одним очень важным параметром – это синусоидальная форма сигнала на выходе. Если сигнал имеет форму меандра, трапеции или ступенчатой синусоиды, электродвигатель насоса будет работать в тяжёлом режиме, что в конечном итоге приведёт к необратимым последствиям и замене двигателя. Чёткую синусоиду выдаёт источник, выполненный по схеме с двойным преобразованием. В некоторых случаях можно использовать ИБП резервного типа. Это допустимо, когда напряжение питания отключается крайне редко и практически постоянно насос системы отопления работает от сети.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

• Мощность;
• Ёмкость аккумуляторной батареи;
• Время допустимой автономной работы;
• Возможность использования внешних батарей;
• Разброс входного напряжения;
• Точность напряжения на выходе;
• Время перехода на резерв;
• Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства.  Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

• Температура в помещении должна соответствовать величинам, указанным в документации;
• В помещении не должно быть паров едких реагентов и горючих жидкостей;
• Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

Модели ИБП

Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.

Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.

Подводим итоги

На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:

• Форма напряжения – гладкая синусоида;
• Запас по мощности – не менее 20%;
• Автоматическое отключение нагрузки;
• Минимальное время переключения на резерв.

Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.

С этим читают:

ИБП для циркуляционных насосов отопления. Купите бесперебойник со скидками!

Источники бесперебойного питания для 3-х и более циркуляционных насосов отопления, совокупной мощностью до 450Вт. Чистый синус и стабилизатор напряжения.

III. Решения на базе других ИБП

Комплекты на основе ИБП Inelt и Helior

Конструктор комплекта бесперебойного питания котла отопления

Выберите ИБПЭнергия ПН-500Rucelf UPI-400-12 ELInelt Intelligent 500LT2Энергия ПН-1000Inelt Intelligent 1000LT2ИБП Helior Sigma 1 KSLTieber T1001 36V 12A Tieber T1000 24V 12A – ИБП для газового котлаInelt Monolith K1000LTTieber T2000 48V 12A

Выберите аккумуляторы

Цена готового комплекта 0Р

В нашем конструкторе представлено оборудование, с которым корректно будет работать любые циркуляционные насосы. Система автоматически подбирает к бесперебойнику диапазон подходящих по ёмкости аккумуляторов. После выбора справа вы увидите стоимость готового комплекта и время автономной работы.

Если предствленое оборудование по какой-либо причине вам не подходит – свяжитесь с нами, мы обязательно подберем подходящее решение для бесперебойного питания циркуляционных насосов вашей системы отопления!

Опции к ИБП для насосов отопления

GSM-оповещение и дополнительная защита системы отопления:

tok-shop.ru

Источники бесперебойного питания | ИБП МАП Энергия для дома и дачи

Что это и для кого?

Комплект «ИБП» от компании ЭнерджиВинд - это 100% замена бензо-генераторов и дизельгенераторов как устаревших и недолговечных технологий при наличии центральной электросети хотя бы несколько часов в сутки!

Если же у Вас нет центральной электросети и Вы используете бензо/дизель-генератор как единственный источник электроэнергии, то комплект «ИБП» продлит срок службы Вашего генератора в десятки раз, сэкономит Вам несметное количество топлива и на 80-90% времени избавит Вас от шума!

Итак, весь комплект «ИБП» состоит из двух составляющих:

• Инвертор (устройство, которое преобразует аккумуляторное напряжение 12В, 24В или 48В в обычное «Розеточное» 220В 50Гц) с функцией автоматического зарядного устройства.
• Гелевые аккумуляторы со сроком эксплуатации более 10 лет.

Принцип действия очень прост: при наличии электросети (центральной или от генератора) инвертор, пропуская через себя электроэнергию на потребителей, отбирает её часть и заряжает аккумуляторы. Как только электроэнергия пропадает, инвертор автоматически переключается в режим «отдачи» и, превращая аккумуляторное напряжение обратно в «сетевое», продолжает снабжать потребителей.

В паре с дизель-генератором, как единственным источником электроэнергии, комплект "ИБП" даёт большое преимущество: дизель-генератору необходимо работать всего несколько часов в сутки или даже в неделю (пока заряжаются аккумуляторы), всё остальное время потребители питаются от аккумуляторов через инвертор! За счёт чего:

• Экономия ресурса генератора, и, как следствие, многократное увеличения срока его службы.
• Экономия топлива.
• Отсутствие шума большую часть времени, к тому же Вы сами решаете когда работать генератору.

Графическую схему подключения в существующую электросеть Вы можете увидеть ниже на рисунке.

 Комплект "ИБП" от компании ЭнерджиВинд превосходит традиционные бензиновые и дизельные генераторы во много раз по любому параметру, находясь в том же ценовом диапазоне.

• Бесшумный
• Не требует топлива
• Не требует обслуживания
• Не требует расходных материалов
• Не требует периодичных ремонтов
• ДОЛГОВЕЧНЫЙ, срок службы более 10 лет! Для сравнения: даже японского бензогенератора при круглосуточной работе хватает всего на год-полтора.

Как правильно организовать аварийное электроснабжение дома?

Аварийное электропитание может обеспечить в полной мере потребности потребителя достаточно недорого, если при выборе придерживаться всего двух основных правил:

• Не доверять выбор «Профессиональным менеджерам» компаний, которые назойливо на этом настаивают (задача любого «менеджера» продать как можно больше – и ему не важно нужны ли Вам вообще 8 штук гелевых аккумуляторов или Вы обойдётесь четырьмя – в идеале он хочет продать Вам вовсе 12 штук).
• Важно помнить, что автономное электроснабжение частного дома способна правильно рассчитать даже домохозяйка, проживающая в этом доме. Как это сделать - читайте ниже:

 Итак, к примеру, чтобы грамотно рассчитать, скажем, автономное электроснабжение коттеджа нужно опираться всего лишь на два параметра:

• Максимальная нагрузка на электросеть коттеджа (по этому параметру выбирается инвертор). К примеру, больше 5.5кВт Вы одновременно не потребляете – значит, Вам будет вполне достаточно инвертора мощностью в 6кВт.
• На какую мощность и какое время Вам необходимо аварийное электроснабжение (по этому параметру определяется ёмкость и количество необходимых Вам аккумуляторов)? Этот параметр Вы можете легко определить самостоятельно, для справки используя таблицу, приведённую на нашем сайте здесь внизу страницы.

Сравнительная таблица эффективности использования объектового комплекса «ИБП» и дизель-генераторной установки для обеспечения беспрерывного энергоснабжения объекта подключенного к центральной электросети.

energywind.ru

Источники бесперебойного питания и АКБ

www.mtk-gr.ru

Инвертор источник бесперебойного питания для дома ( батареи )

Инверторы для дома от профессионалов

Многие владельцы частных домов знают не понаслышке о необходимости монтажа резервного энергоснабжения на случай, если пропадет электричество из-за перебоев на линии или непогоды. Мощный и надежный инвертор для дома, приобретенный в специализированной компании CyberРower, в любой ситуации обеспечит ваш дом электроэнергией. С его помощью вы сможете создать резервное питание бытовых приборов и нормальное освещение помещения.

Обеспечить целую квартиру или даже частный коттедж необходимым количеством электроэнергии на определенный период поможет правильно выбранный и приобретенный у профессиональной компании дизельный генератор или инвертор.

Главная задача при выборе источника бесперебойного питания (ИБП) для дома – это расчет мощности прибора. Как правило, она должна составлять суммарную мощность основных бытовых приборов и осветительных устройств, которые вам могут понадобиться в аварийной ситуации. Так, например, для обеспечения дома площадью около 350 квадратных метров понадобится инвертор мощностью 6 кВт.

Очень часто пользователи приобретают инверторы для дачи, поскольку отключение электроэнергии в дачных поселках и кооперативах – довольно частое явление, а газ не всегда проведен. Чтобы в такой ситуации иметь возможность хотя бы подогреть или приготовить еду, вскипятить воду и осуществить гигиенические процедуры, закажите надежный инвертор для дачи в нашей компании.

В большинстве случаев наши клиенты заказывают ИБП для конкретной бытовой техники: компьютера, электрического или газового котла, бойлера, холодильника, телевизора и т. д.

Качественные бесперебойники для газовых котлов

Газовые и электрические котлы, служащие важным элементом системы автономного отопления, отличаются особой чувствительностью к перепадам напряжения в сети. При увеличении потребления электроэнергии (в сильные холода) они особенно часто автоматически отключаются, за счет чего эффективность их использования заметно снижается.

Однако покупать и использовать более дорогие и мощные инверторы напряжения для дома в качестве резервного питания котлов не рационально. К тому же для нормального функционирования такого прибора, возможно, придется менять проводку.

Поэтому выгоднее и проще купить и установить инвертор для котла. В отличие от таких мощных бытовых приборов, как электрочайник, бойлер, тепловентилятор и др., газовые котлы, как правило, отличаются небольшой мощностью (до 600 Вт). При покупке инверторов для котла вам достаточно будет выбрать менее мощный и более бюджетный прибор.

Если же вы хотите обеспечить длительное резервное питание, то к инверторам для котлов специалисты подбирают дополнительный комплект батарей. По среднечасовой нагрузке они рассчитывают максимальное время автономной работы ИБП для котла и необходимую мощность аккумулятора.

Профессиональный монтаж инвертора для газового котла или для дома

Последним фактором, влияющим на надежное, безопасное, длительное и эффективное использование инверторов для газовых котлов или для всего дома, является грамотный монтаж приборов опытными специалистами, которые используют профессиональное оборудование.

Чтобы оценить состояние проводки, замерить пусковую мощность бытовых электроприборов, правильно разорвать линию и подключить кабели, идущие от электрического щита на вход и выход инвертора для загородного дома, а также выполнить проверочный запуск, обратитесь к специалистам компании CyberРower. Мы предоставим бесплатные консультации и выполним монтаж ИБП для котла на должном уровне.

Предназначение источников бесперебойного питания

Жители частного сектора не раз сталкивались с проблемой перебоев электроэнергии. Чтобы избежать таких неприятностей, как поломка бытовых приборов, прекращение отопления или водоснабжения, необходимо позаботиться о резервном источнике питания. Широкий ассортимент компании CyberРower приятно удивит разнообразием и функциональностью.

Правильно подобранный инвертор может обеспечить дом электроэнергией на необходимый срок. Самый важный критерий при выборе источника бесперебойного питания – это его мощность. Для ее определения необходимо суммировать мощность основных приборов в доме.

ИБП для котлов от профессионалов

Дачные поселки часто страдают от отключения электроэнергии, поэтому для комфортной жизнедеятельности важно иметь батареи резервного питания.

Клиенты нашей компании осуществляют заказы инверторов для необходимой бытовой техники, например котлов, бойлеров, холодильников, телевизоров.

Котлы для автономного отопления, электрические или газовые, имеют большую чувствительность к перепадам напряжения. В холодное время года они самостоятельно отключаются из-за повышенного потребления электроэнергии. Это негативно влияет на их эффективность.

Чтобы не покупать бесперебойник для всего дома, можно установить специально для газового котла резервный источник питания, цена которого значительно ниже инвертора для обычной бытовой техники.

Для продолжительного пользования ним необходимо приобрести комплект дополнительных батарей.

Качественная установка оборудования

Мы консультируем клиентов по всем интересующим вопросам.

Это обеспечивает максимально безопасную и надежную эксплуатацию.

Инвертор – источник бесперебойного питания в любом доме, он обеспечит комфорт и покой в любое время года при любой погоде.

www.cyberpower-eps.ru

Источники бесперебойного питания ИБС/UPS от Гелио Хаус

Источник бесперебойного питания, UPS, необходим в каждом доме и используется для защиты бытовых электроприборов при низком качестве электросети, включая импульсные искажения и просадки напряжения, а также для обеспечения непрерывного режима работы потребителей при отключении электричества.

Как правильно выбрать ИБП / UPS?

При подборе ИБП / UPS особое внимание следует уделить типу и емкости аккумуляторных батарей. Для источника бесперебойного питания с внешними аккумуляторными батареями мы рекомендуем использовать свинцово-кислотные АКБ типа AGM, например серии Delta HR и Delta HRL специально разработанные для использования с ИБП. От корректного подбора емкости аккумуляторных батарей для вашего источника бесперебойного питания будет зависеть время автономного энергоснабжения потребителей в периоды полного отключения электричества.

Для резервирования энергии и стабилизации сетевого напряжения мы предлагаем вам широкий ассортимент преобразователей напряжения и аккумуляторных батарей, а так же самые популярные комплекты ИБП, подобранные нашими инженерами для самых различных задач.

Купить ИБП вы можете обратившись к менеджерам нашей компании по телефону +7(812)903-28-88. Наши инженеры предложат лучшие комплектации под ваши задачи по самым приемлемым ценам и организуют доставку готовой системы ИБП на ваш объект. При необходимости наши специалисты сами произведут монтаж и пуско-наладку купленного Вами оборудования.

Показано 1 - 32 из 32

Сетевой фильтр DL-50D3 50А, 250В

Сетевой однофазный фильтр переменного тока DL-50D3 предназначен для использования во входных цепях электронных устройств. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИК ...подробнее...

www.helios-house.ru

Как выбрать газовый котел для частного дома или дачи?

 Для создания оптимального температурного режима в загородных, частных домах, коттеджах в качестве автономной отопительной системы предпочтение отдается газовым котлам. Объясняется это дешевизной магистрального природного газа и конструкционными особенностями котлового оборудования, работающего на газе. Для того чтобы подобрать газовый котел для частного дома надо изучить информацию о видах оборудования, принципе работы, технических и эксплуатационных характеристиках.

Виды газовых котлов

В зависимости от варианта установки и монтажа котлы газовые подразделяются на настенные агрегаты и напольные. Чтобы установить напольный газовый котел предусматривается специальная платформа, на которой монтируется сам агрегат:

Рис.1 Газовый напольный котел в интерьере помещении.

Преимуществами напольной конструкции является:

• простота исполнения;
• возможность работать не только от электросети;
• установка в любой комнате, где есть хороший дымоход;
• высокий уровень тепловой мощности и способность обогревать большие площади.

Настенный вариант газового котла обладает преимуществами:

• компактность и небольшой вес;
• большая часть настенных котлов турбированные (с принудительной тягой), поэтому не требуется специально оборудованного дымохода;
• оптимально подходит для отопления небольших помещений площадью до 200 квадратных метров.

Рис.2 Так смотрится настенный газовый котел в интерьере кухонного помещения.

Различаются котлы и по количеству контуров. Одноконтурные газовые котлы обеспечивают только обогрев помещений. Двухконтурные конструкции позволяют не только обогревать, но снабжать проточной горячей водой.

Газовые отопительные котлы по способу тяги классифицируются на котлы с принудительной и естественной тягой. В конструкции газовых котлов с принудительной тягой предусмотрен вентилятор, который забирает уличный воздух и отводит наружу продукты горения. Для котлов с естественной тягой нужно специально оборудовать помещение, соответствующее определенным нормативам. Особенно это касается наличия хорошей системы вентиляции.

По способу розжига котловые обогревательные приборы делятся на электронные и с пьезорозжигом. Электронный тип розжига позволяет экономить газ, поскольку он загорается автоматически после открытия форсунки. Пьезорозжиг включается вручную путем нажатия кнопки.

Чтобы избежать остановки газового котла в период отключения электроэнергии служит прибор ИБП (источник бесперебойного питания). Он представляет собой блок питания с аккумуляторной батареей. Принцип работы заключается в преобразовании постоянного 12-тивольтового напряжения в переменное 220 вольт. ИБС газового котла нужно приобретать отдельно, в комплект оборудования он не входит.

Принцип работы

В составе газового котла любого типа обязательными элементами являются:

• газовая горелка;
• аппаратура управления подачей газа;
• теплообменник.

Для изготовления теплообменного агрегата используется главным образом медь, но в некоторых моделях устанавливаются чугунные и стальные теплообменники.

Рис.3 Принципиальная схема котла газового.

В современных настенных газовых котлах дополнительно устанавливается циркулярный насос, обеспечивающий перемещение теплоносителя. Кроме этого, котел оборудуется электронной системой управления, специальным предохранительным клапаном и расширительным баком. Наличие такого функционального оборудования позволяет приравнять газовый котел к мини-котельной.

Перед запуском газового котла начинает в первую очередь функционировать автоматика, которая проверяет температурный режим в помещении и определяет величину тепла, необходимого для создания оптимальной температуры. После подачи газа в камеру он воспламеняется и нагревает до определенного уровня теплоноситель, находящийся в теплообменнике. Нагретая вода (теплоноситель) с помощью циркулярного насоса подается в системы теплоснабжения (трубопровод и радиаторы). Радиаторные батареи отдают тепло помещению. Вот таков коротко принцип работы одноконтурного газового котла отопления.

Рис. 4. Одноконтурный газовый котел.

Для обеспечения не только обогрева, но и горячей водой, используется двухконтурный газовый котел. В нем предусмотрен второй контур, обеспечивающий потребности в горячей воде. Особенности его функционирования заключаются в том, что одновременно оба контура не работают. Если нагревается помещение, то контур ГВС отключается или работает в слабом режиме. По отзывам владельцев двухконтурных газовых котлов, такой алгоритм функционирования не доставляет неудобств.

Рис. 5. Система отопления и горячего водоснабжения от двухконтурного газового котла.

Для отвода продуктов горения при открытой камере (естественная тяга) предусмотрена специальная дымовая труба. Для нормального режима горения используется кислород, содержащийся в окружающем воздухе. При такой конструкции камеры сгорания необходима надежная вентиляционная система в помещении.

Если в котле камера сгорания закрытого типа (принудительная тяга), то дым отводится в трубу с использованием вентилятора достаточной мощности. Специального дымохода не требуется. Для этой цели подойдет стальная или чугунная труба, которая выводится наружу дома.

Важнейшим элементом газового котла служи горелка. Многие современные котлы газовые оборудованы модулируемой горелкой, которая способна регулировать уровень мощности пламени в автоматическом режиме. Это наиболее экономичный вариант. Есть и горелки с ручной регулировкой. И автоматические и ручные газовые горелки устанавливаются на котлы с одним и двумя контурами.

Рис. 6. Устройство газового котла с датчиками, приборами управления и контроля.

Все современные модели газовых котлов оборудованы многоуровневой системой безопасности. Если по каким-то причинам прекращена подача газа, но срабатывает система защиты и электромагнитный клапан, отвечающий за подачу топлива, закрывается. При подаче газа запуск котла необходимо производить вручную.

Контроль температуры носителя производится с помощью специальных датчиков. Если уровень температуры опускается до критического значения, то подается сигнал для запуска котла для нагрева теплоносителя. После того как температура достигла установленного значения, котел отключается.

Полезной и практичной функцией является возможность автоматического запуска циркулярного насоса для прогонки по системе теплоносителя. Это способствует качественной и надежной работоспособности всего оборудования газового котла.

Особенности ухода и профилактика

Газовый котел для отопления дома будет функционировать в оптимальном режиме долгое время, если правильно и грамотно его обслуживать и проводить профилактические работы. С этой целью необходимо регулярно, каждые 3 года, приглашать квалифицированного специалиста для проверки и выявления неисправностей. Специалист проводит общий осмотр газового котла, прочищает все узлы и агрегаты. Все это делается для восстановления и повышения величины коэффициента полезного действия. Проверяется уровень минимального и максимального давления на газовый клапан. Это производится с помощью специальных приборов.

Рис. 7. Техническое обслуживание настенного газового котла специалистом.

Владелец газового котла с недельной периодичностью обязан проверять уровень теплоносителя в системе. Проводится такая проверка только при отсутствии давления в системе. Недостаточный уровень воды может привести к катастрофическим последствиям.

Периодически нужно проверять состояние дымохода. Особенно важно выявить, не заблокирован ли он. При уходе за котлом владельцу следует осмотреть соединительные узлы для выявления повреждение, следов окисления и коррозии. При необходимости заменяют уплотнительные прокладки, и производится изолирование стыков. Это важные меры по предотвращению утечки газа.

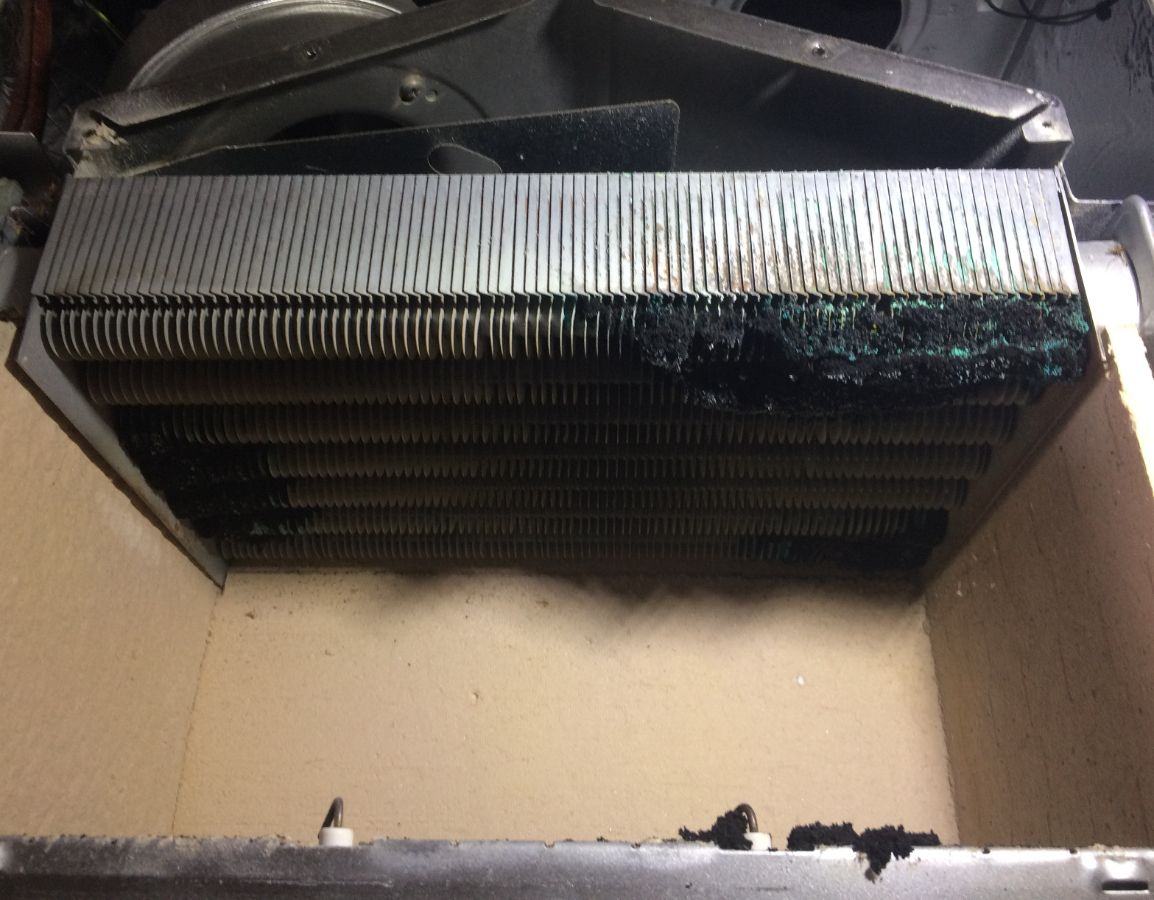

Проверки подвергаются все фильтры подачи воды, и если есть сомнения в их состоянии, то они прочищаются или заменяются. Внимание уделяется и теплообменникам. Они с помощью мягкой щетки очищаются от грязи и сажи. Мягкой кистью прочищаются поверхности горелки.

Для грамотного и правильного ухода и технического обслуживания необходимо руководствоваться положениями инструкции по эксплуатации, которая входит в комплект поставки газового котла. Там четко определено, что и как может делать владелец, а что специалист по обслуживанию газовому оборудованию.

Выбор газового котла

Подбирая для своего дома, дачи газовый котел следует обратить внимание на основные характеристики:

• мощность;
• количество контуров;
• тип горелки;
• способ отвода продуктов горения;
• принципа работы и специфика подключения системы.

Выбор газового котла по мощности осуществляется в зависимости от общей площади дома. Достаточно простая формула поможет в этом. На обогрев 10-ти квадратных метров потребуется 1 киловатт. Поэтому подсчитав общую площадь (например, 150 метров квадратных), получается мощность газового котла равная 15 киловаттам. Для различных климатических зон используются поправочные коэффициенты. Для Московской области, чтобы выбрать оптимальную мощность, нужно полученное значение умножить на 1,1-1,5. Эти расчеты с учетом стандартных потолков. Если потолки нестандартные необходимо делать поправку, в зависимости от высоты потолка.

www.mastergrad.com

Смотрите также

•
  Котел термо двухконтурный
•
  Котел pegasus 56
•
  Забивается котел сажей
•
  Котел чугунный универсальный
•
  Котел леопард цена
•
  Алексия котел инструкция
•
  Домашний очаг котлы
•
  Газовые котлы банные
•
  Чистка котла стоимость
•
  Монтаж электро котла
• Прометей 24 котел
