Аппаратура для контроля температуры.

Оглавление статьи

Всем привет! В этой статье я расскажу о контрольно-измерительной аппаратуре, которая применяется в различных системах для контроля температуры. Это могут быть различные печи, сушилки и так далее. Здесь я планирую кратко рассказать принципы работы некоторых видов этой аппаратуры, не претендуя при этом на полноту изложения. Эта статья — некий ликбез по этим устройствам, который включает только основные понятия. Начну с описания работы различных датчиков температуры.

Виды датчиков температуры.

На современном рынке несколько видов датчиков температуры, работа которых отличается по физическим принципам. Давайте кратко разберемся в том, какие они бывают.

Датчик на основе термосопротивления (терморезистора).

Основным элементом такого датчика является терморезистор, через который протекает ток. При изменении температуры среды сопротивление терморезистора меняется, соответственно изменяются ток и падение напряжения на нем. Измерительный прибор, к которому подключен такой датчик, на своем входе регистрирует изменения тока или напряжения и выдает результат в градусах Цельсия или Кельвинах.

Существуют 3 основных вида терморезисторов:

Низкотемпературные — предназначены для работы при температурах до 170 Кельвинов (-103° С).
Среднетемпературные — предназначены для работы в промежутке от 170 до 510 Кельвинов (от -103° С до 237° С).
Высокотемпературные — работают на температурах выше 510 Кельвинов.

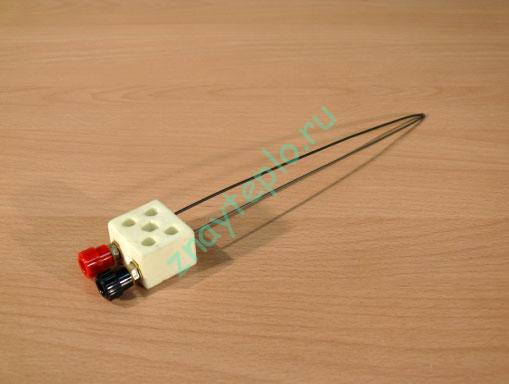

Датчик температуры на основе термопары.

Для начала дадим определение термопаре. Термопара — два соединенных между собой проводника из различных материалов, между которыми возникает термоэлектрический эффект. Суть этого эффекта состоит в том, что в замкнутой цепи из разнородных проводников возникает ЭДС, если разные части этой цепи имеют разную температуру. Величина ЭДС в первом приближении пропорциональна разности температур разных участков термопары.

Если говорить проще, то у термопары два конца: один конец размещен в среде, температуру которой мы измеряем, а другой конец подключен к измерительному прибору. При разности температур между двумя этими точками возникает ЭДС (электродвижущая сила), которая и регистрируется прибором. Далее прибор переводит значение ЭДС в температуру на индикаторе.

Датчики температуры на основе термопары называются термоэлектрическими преобразователями

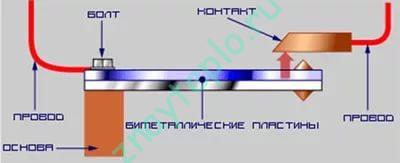

Биметаллическая пластина.

Это, пожалуй, самый простой температурный датчик. Состоит он из двух металлических пластин, которые изготавливаются из разных металлов. Применяют их в термостатах на бытовых нагревательных приборах. Например:

В утюгах.
В электрических чайниках.

При достижении выставленной температуры контакт смыкается или размыкается. Таким образом реализуется защита от перегрева.

Капиллярный датчик температуры.

Такой тип датчиков часто применяют в термостатах для электрических котлов и водонагревателей. Принцип его работы состоит в следующем:

На одном конце капилляра расположен баллон заполненный жидкостью или газом, а на другом конце расположена мембрана, размыкающая контакты реле. При нагревании жидкость или газ внутри баллона начинают расширяться. Давление внутри повышается и мембрана начинает сильнее давить на контакт. В определенный момент контакт размыкается.

Очень дешевый и надежный способ регулировать температуру. Погрешность таких термостатов не превышает 4 градуса Цельсия.

Теперь переходим к рассмотрению приборов, к которым подключаются все эти датчики. Начнем с наиболее распространенного вида этих приборов — термостатов.

Термостаты.

Для начала дадим определение термостату.

Термостат — устройство, предназначенное для поддержания постоянной температуры.

Каждый термостат обладает гистерезисом — разницей между температурой включения и температурой выключения термостата. Обычно, величина гистерезиса составляет несколько градусов. Например, у вашего водонагревателя термостат с гистерезисом в 4 градуса. Это значит, что при установленной температуре выключения в 75 градусов температура включения будет равна 71 градус Цельсия.

Термостаты бывают следующих видов:

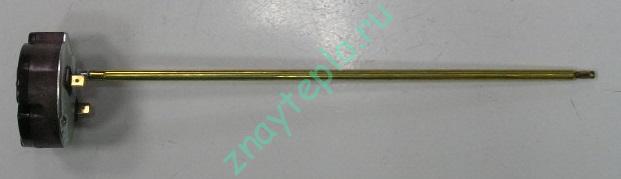

Механические (штыревые) — принцип работы основан на температурном расширении металлического штыря, который замыкает или размыкает контакты. Используется чаще всего в водонагревателях. Обладает высокой надежностью и долговечностью.
Термостат с капиллярным датчиком. Принцип его работы описан выше, поэтому не буду повторяться. Читайте соответствующий абзац в датчиках.
Электронный термостат — печатная плата с микросхемами, которой подключен датчик температуры (термопара или термосопротивление). Эта печатная плата управляет питанием нагревательных элементов при помощи запрограммированного в нее алгоритма. Этих алгоритмов может быть несколько, что позволяет реализовать несколько устройств в одном. Надежность и долговечность таких приборов меньше, чем у описанных выше, но их функционал гораздо шире.

На этом пока остановимся. Если будет интересно, предлагаю вам прочитать статью про комнатные термостаты. В ней описан принцип экономии энергии при их использовании. А также весьма полезной для вас будет статья про подключение комнатного термостата к газовому котлу.

Термометры и пирометры.

Всем известно, что термометр предназначен для измерения температуры какой-либо среды. Этой средой может быть воздух в комнате, теплоноситель внутри котла или температура тела человека. Существуют специальные термометры для измерения температуры блюд в ресторанах. В общем, везде, где нужно знать температуру используются термометры. Они бывают следующих видов:

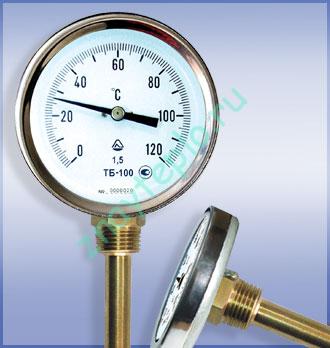

Биметаллические термометры — часто используются в системах отопления. Не отличаются высокой точностью, зато недорого стоят и долго служат. Внутри них расположена биметаллическая спираль, которая отклоняет стрелку.

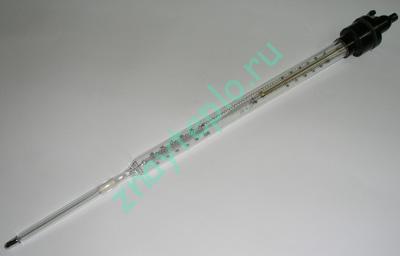

Жидкостные термометры — знакомы всем с детства. Внутри них располагается узкая трубка и баллон со спиртом или ртутью. Жидкость при нагревании расширяется и поднимается вверх по трубке, а при охлаждении сжимается и спускается вниз. Температура в градусах отложена на шкале вдоль трубки. Пусть химики не ругаются громко, я знаю что ртуть это металл, а спирт это жидкость. Я объединил их в один вид для простоты изложения.
Полупроводниковые термометры — датчиком температуры в них является терморезистор, сопротивление которого изменяется в зависимости от температуры.

Если говорить про системы отопления, то в них сейчас чаще всего применяются или биметаллические или полупроводниковые термометры. Жидкостный термометр будет точнее, но с ним больше проблем. Его легко разбить, а если он ртутный то это создаст угрозу отравления людей. Теперь давайте поговорим о том, что такое пирометр.

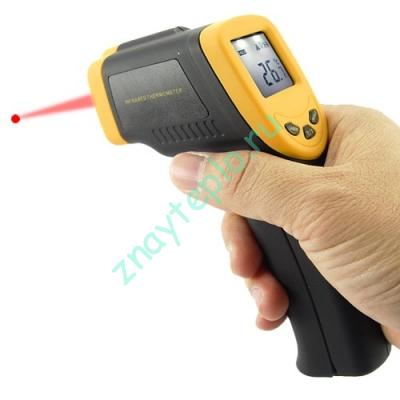

Что такое пирометр?

Пирометр — прибор для бесконтактного определения температуры объектов. Современные пирометры определяю температуру объектов по их инфракрасному излучению, а раньше температуру определяли по цвету свечения объекта, сравнивая его с некоторым эталоном. Точность была, конечно, гораздо ниже чем сейчас.

С помощью пирометра удобно измерять температуру сильно разогретых объектов, к которым нет возможности подойти близко. Также при помощи пирометров люди ищут трубы отопления замурованные внутри стен. Хотя это лучше делать при помощи специального тепловизора.

Температуру маленьких объектов с помощью пирометра нужно измерять с небольшого расстояния, иначе из-за оптического разрешения прибора вы получите не температуру объекта, а некоторую «среднюю температуру по больнице», которая может серьезно отличаться от температуры исследуемого объекта. Разрешение пирометра всегда указывается в его технических характеристиках. Для удобства пирометры оборудуют лазерной указкой, которая упрощает наведение на объект.

Подведем итоги.

Температура — важный параметр для многих систем. Например, в системах отопления отсутствие контроля температуры может привести к закипанию и котла и даже его взрыву. Контроль температуры помогает экономить электроэнергию, которую затрачивает электрический котел. Термостат котла может держать систему отопления в режиме максимальной экономии энергии (режим защиты от размораживания). В общем, знать и контролировать температуру важно и полезно. Советую этим не пренебрегать, на этом пока что все. Жду ваших вопросов по теме статьи.

(Visited 1 times, 1 visits today)

znayteplo.ru

Измерение температуры в доме, на даче и передача сообщений по смс и звонку

Контроль температуры по смс, управление температурой в доме, котлом

Иногда бывает полезным, а в некоторых случаях и необходимым, узнать температуру в доме, на даче и, при необходимости, управлять ею удаленно :

►Температуру воздуха внутри, в различных помещениях

►Температуру жидкости в системе отопления (нагревательного котла)

►Температуру воздуха на улице, вдруг вы находитесь в другом городе.

Что такое температура ?

Температура- это информация в электронном виде, которую необходимо передать на расстояние. Разумеется что это можно сделать с помощью сотовой связи gsm с помощью смс или через интернет, других вариантов нет, ведь требуется из любого места производить контроль и управление.

Варианты выполнения задачи по контроля температуры

1. Если в доме есть полноценный интернет с wi-fi роутером, тогда нет проблем, необходимо установить Терморегулятор с wi-fi. Через мобильное приложение смартфона или программу на ПК можно получать всю необходимую информацию, контролировать, а при необходимости и управлять. В этом случает нет необходимости оплачивать дополнительные сим карты, которые вставляются в термостаты.

2. Не везде есть интернет. Поэтому выход можно найти в использовании gsm термостатов, модулей контроля. Производителей данного оборудования много.

Чтобы знать какой выбрать, необходимо понять принцип его работы.

Как устроен gsm термостат ?

Последнее время это устройство выделили в отдельную группу из-за его востребованности на рынке. Начало всему положила обычная gsm сигнализация- блок, к которому можно подключать различные датчики : датчики движения, пожарные дымовые извещатели, датчики утечки газа, протечки воды, в том числе датчики температуры.

Сейчас, доработав у этого блока некоторое программные функции, реле, укомплектовав его парой термометров позиционируют как устройство управления температурой, в частности котла.

Принцип действия довольно простой:

Задаем значения (пороги) температуры на нем и получаем:

►Сообщения о изменении температуры ниже или выше заданного порога в виде смс сообщений.

►При этом включаются (замыкаются реле), связанные с отопительным газовым котлом или морозильной камерой, смотря что требуется. Своего рода климат- контроль, как в автомобиле. Отличие только в том, что получаем смс уведомления. Хотя все это можно делать в ручном режиме (замыкать реле) с помощью смс команд.

Как работает gsm термостат ?

Усредненно принцип работы такой:

- Звоните на модуль : устройство голосом информирует о температуре, указывая значения всех термометров, подключенных к блоку

- Возможно получить информацию путем отправки запроса (смс команды), приходит ответ со значением температуры с смс

- Возможно получения состояния в смс раз сутки или по расписанию автоматически Функция оповещения заранее программируется, термодатчики установлены на определенную температуру. Система звонит или смсит вам и сообщает, например, что температура на даче упала ниже уровня +5 градусов.

Таким образом принцип работы у разных производителей одинаков, а детали имеют отличие. Главное чтобы они устраивали запросам.

Какой выбрать gsm модуль при покупке ?

1. Который выполняет необходимые для вас функции:

► Поддерживает нужное количество термометров одновременно ( например 2, 5, 10 .. )

► Информирует звонком или смс ( кому как удобно)

► Количество телефонов для оповещения, обычно 5шт поддерживаю все

► Если нужен именно для котла, то совместимость с данном моделью котла

2. Какого производителя выбрать ? Если вам делает фирма или мастер, дает гарантию на термостат, то доверится ему.

Если установить решили сами, или мастер не уверен в выборе, то можно взять наиболее популярные продаваемые модели, которые выпускаются от 5 лет.

Как правило все новинки "сырые", что то может работать не так, могут быть сбои или что нибудь перегорит.

Как выглядит ? Например так :

Из каких элементов состоит gsm термометр(термостат) разных производителей:

1. Корпус

2. Плата с деталями

На плате есть 2 основные детали: контроллер(мозги)- микросхема atmega32а (или аналогичная) и gsm микросхема SIM900, возможно и другого производителя, которая отвечает за связь.

Составные элементы платы gsm термостата

Расположение их на плате производителя- 1

Расположение у производителя - 2

Таким образом, если устройства изготовлены из одних и тех же деталей, то принципиального отличия нет.

Выбирать тех производителей, кто дает более удобную гарантию в случае выхода устройства из строя.

На этом описание окончено.

Технические характеристики и состав системы :

1.GSM модуль. 2.Термодатчики цифровые с диапазоном измерения -50 - +100 градусов, точность 0,5градуса. 3.Элемент информирования об отключении электричества 220 вольт на даче.

4.Возможно дополнительно установить к системе бесперебойный блок питания и аккумулятор, чтобы система работала сутки без электричества.

5.Возможно подключить до 5 термометров.

6.Длинна кабеля от блока до термометра может достигать до 20 метров.

Марка кабеля КСПВ 4х0.5

8. Дополнительно : возможно дистанционно - по телефону включить любую электронагрузку в доме, например, электрокалорифер.

Статья из архива по данной теме:

Наиболее актуальным вопросом являетя контроль температуры в системе отопления дома в зимнее время. Так как не у всех в систему отопления залита антизамерзающая жидкисть. Очень часто в ней используется простая вода. А как известно из законов физики, при отрицалельных температурах она имеет свойтсво замерзать. Но все бы ничего, но при переходе в состояния льды происходит расширение. Вследствие этого рвутся в прямом смысле слова самые крепкие металлические трубы. Поэтому многие задумываются о том, а как бы сделать так, чтобы система отопления предупреждала об остановке котла или отключении электроэнергии.

Для этого на дачу устанавливается электронный термометр, подключенный к GSM модулю с сим-картой. Это модуль - аналог мобильного телефона, который передает информацию владельцу дачи или сантехникам, обслущивающих дачу о чрезвычайной ситуации - попросту понижении температуры ниже заданного уровня, например +20 градусов Цельсия по воде или +5 градусов по воздуху внутри дома.

На фото именно такое устройство. Оно состоит из пластиковой коробки с gsm модулем, блоком питания- адаптером и 2-мя термометрами. Вынос одного термометра на 10 см из блока - он измеряет температуру воздуха. Второй термометр на кабеле длинной 2-3 метра. Его можно закрепить на трубе отопления. Никакого монтажа система не требует. Включили в розетку, и все заработало. Внутри уже установлена и настроена сим- карта.

Охранная сигнализация для дачи – выбор предусмотрительных людей, ценящих спокойствие и безопасность своей семьи. Но некоторые люди предпочли бы быть ограбленными дважды, вместо того чтобы их дача сгорела дотла. А если бы вы были поставлены перед таким выбором, на чем бы вы остановились? Первый вариант считается более «гуманным», так как не все ценности в доме потеряны навсегда. Однако не стоит забывать, что и пожар, и ограбление – это более чем неприятные вещи.

Установка устройств оповещения на даче поможет защитить ваш дом и от плачевных последствий пожара, и от преступных действия грабителей. Узнать температуру на даче тоже можно. Благодаря новым технологиям, которые активно внедряются при производстве различных видов, сейчас существует много способов обеспечить самый высокий уровень безопасности на даче. Современные датчики для дома вполне можно назвать «интеллектуальными», так как некоторые из них таким образом присоединены к устройствам коммуникации, что в случае возникновения чрезвычайной ситуации сигнал о происшествии передается на пульт служб охраны, которые реагируют незамедлительно.

Монтаж охранной системы обеспечит вам чувство спокойствия за вашу собственность, когда вы находитесь вдали от дачи. Ценовой диапазон на предлагаемые охранные устройства довольно широк, поэтому вы всегда сможете приобрести необходимое оборудование в соответствии с вашими финансовыми возможностями. Ваша безопасность только в ваших руках. И если в силу каких-либо обстоятельств вы не можете себе позволить монтаж на всей территории дачи, позаботьтесь хотя бы об отдельных ее участках. Сигнализация для дачи как минимум должна быть представлена датчиками, которые устанавливаются на двери и окна. Ведь каждый грабитель сначала пытается проникнуть в дом через оконные или дверные проемы. Одни виды для дачи издают громкий звуковой сигнал, тем самым отпугивают грабителей, другие – немедленно оповестят вас или соответствующие службы охраны

10volt.ru

GSM автоматика управление котлом, отоплением, конвекторами на сайте Vsepodkontrolem

Для обеспечения безопасных условий эксплуатации отопительного оборудования и рационального расхода энергоресурса применяются специализированные приборы, обеспечивающие автоматизированный и дистанционный контроль работы отопительных устройств.

Для установления удаленного доступа используются gsm-сети. К приборам климатического gsm контроля относятся gsm-термометры, gsm-терморегуляторы и отдельные модели gsm-сигнализаций. Организовать gsm управление отоплением возможно везде, где есть устойчивая gsm-связь.

GSM управление отопительной системой.

Удаленное gsm управление отоплением осуществляется через SMS сообщения или через выбор пунктов голосового меню. Для автоматизации процесса используются температурные датчики, контролирующие текущие значения tºC в выбранной точке, и исполнительные реле, по команде замыкающие/размыкающие электрические цепи. Наиболее распространенными системами отопления являются:

системы с отопительным котлом;
системы с электрическими конвекторами.

Для того, чтобы организовать gsm управление конвекторами и gsm управление котлом, необходимо учитывать особенности каждой системы и функциональные возможности используемого оборудования.

GSM управление электрическими конвекторами.

Для конвекторных систем отопления используются термодатчики, измеряющие внутрикомнатную tºC. При отоплении больших площадей задействуется определенное количество конвекторов, поэтому при выборе оборудования для организации gsm управления такой отопительной системой необходимо учитывать количество отдельных линий электропитания. Для каждой линии потребуется свое реле. Для удобства пользователей gsm управление конвекторами может осуществляться с использованием специальных программных приложений.

GSM управление отопительными котлами.

Для отопительных систем с котловым оборудованием используются термодатчики, измеряющие внутрикомнатную tºC и tºC на поверхности теплоносителя. GSM автоматика управления котлом должна подбираться с учетом потребляемой мощности котла. Для управления включением/отключением котла потребуется одно или несколько (для ступенчатого регулирования мощности) силовых реле. Практически все устройства климатического gsm контроля дополняются специализированными программными приложениями, обеспечивающими простое и наглядное gsm управление котлом.

vsepodkontrolem.ru

SMS-контроль температуры в доме и исправности котла

Дистанционный контроль температуры и исправности котла для удаленных коттеджей, дач с автономным отоплением. Простое решение актуальной задачи с помощью беспроводных температурных датчиков Астра-3731 и прибора Астра-712 Pro (начиная с версии 3_0).

Информация с оборудования доставляется на сотовый телефон собственника в виде SMS или голосовых сообщений.

Особенности предлагаемого решения:

Быстрота монтажа.
Отсутствие проводов.
Для котлов с релейным выходом типа "сухой контакт", размыкающимся при сбоях в работе котла.
Возможность расширения функций системы, добавляя дополнительные типы датчиков (дыма, движения, открытия двери и окна, утечки воды и др.).

Позволяет решить задачи:

Предотвратить последствия аварии системы отопления

При чрезмерно высокой или низкой температуре вероятна неисправность оборудования. По достижению критических порогов температуры отправляются SMS. Значения порогов задаются в настройках прибора Астра-712 Pro.
При сбоях в работе котла, таких как:
- срыв пламени,
- отсутствие зажигания,
- отсутствие циркуляции воды,
- отсутствие тяги,
- перегрев котла,
- низкое входное давление газа,
отправляется SMS собственнику.

Знать текущую температуру в помещении По запросу пользователя SMS-командой.

Схема подключения

В схеме приведен вариант схемотехнического решения на примере распространенных серий котлов Vaillant_atmotec-turbotec. Контроль за возможными сбоями в работе котла обеспечивается применением в составе оборудования котла многофункционального модуля «2 из 7» с соответствующими предустановками для «реле 2».

Контроль замкнутого состояния реле ведется с помощью проводного шлейфа сигнализации прибора Астра-712 Pro. Размыкания реле будут происходить при следующих событиях:

при нарушении распознавания пламени горелки,
при отключении котла на сбой,
при отрицательном результате проверки на противоречивость во время блокировки вентилятора защитой от замерзания.

Спецификация оборудования*

Наименование	Описание	Количество
Астра-712 Pro	Прибор приемно-контрольный охранно-пожарный	1
Астра-GSM	Модуль GSM. Устанавливается в корпус Астра-712 Pro. Обеспечивает передачу SMS и речевых сообщений на 8 номеров пользователей	1
Астра-РИ-М РР	Радиорасширитель	1
Астра-3731	Извещатель температурный радиоканальный	3**
Аккумулятор	12В, 7А/ч	1

* Комплект оборудования может быть изменен или дополнен в соответствии с пожеланием заказчика. ** Количество извещателей выбирается в зависимости от числа контролируемых помещений.
