Бойлер косвенного нагрева - в чем его особенности, каков принцип работы. Принципиальная схема подключения бойлера косвенного нагрева

Жизнь современного человека, который привык к комфортным условиям, трудно себе представить без горячей воды. К сожалению, работа центрального водоснабжения оставляет желать лучшего. Горячая вода подается с постоянными перебоями, а некоторые дома и вовсе не подключены к центральному отоплению. В таких случаях неплохим решением становится подключение бойлера косвенного нагрева.

Что представляет из себя бойлер косвенного нагрева?

В России бойлером обычно называют бак или нагреватель, который снабжает дом/квартиру горячей водой. Существует 2 вида бойлеров:

• прямого нагрева;
• косвенного нагрева.

Основное отличие такого вида нагревателя от других заключается в том, что бойлер нагревает воду не от электричества или газа, как в случае с прямым нагревом, который подает воду благодаря тэну или газовой грелки, а снабжает квартиру горячей водой от центральной отопительной системы.

Внешний вид такого нагревателя напоминает бочку, но в последнее время очень популярными стали модели прямоугольной или кубической формы. Последние выполнены в едином стиле с котлом и обычно устанавливаются прямо под ним, экономя место в котельной.

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти бойлеры универсальны, продаются с емкостями от 75 до 200 литров — подойдут для квартиры или дома практически любой площади. Каждый этап технологического процесса производства бойлера STOUT отвечает европейским нормам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за продуктом, проводит аудит каждого 50-го бойлера. Проверяется абсолютно все, начиная от качества упаковки, заканчивая тестированием режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и будет служить долгие годы.

За подробностями переходите на  stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

К системе водоснабжения бойлер косвенного нагрева подключается через ввод для холодной и вывод для горячей воды.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

• работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество;
• при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат;
• внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой, что обеспечивает безопасную и долгую службу агрегата;
• за счет рециркуляции горячая вода идет сразу после открытия крана;
• бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

• чтобы переоборудовать систему, потребуются дополнительные затраты;
• стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей;
• первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов, это может негативно сказаться на качестве отопительной системы помещения;
• для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

Самая главная характеристика бойлера — это его объем. Вам нужно примерно прикинуть, сколько воды необходимо для комфортного существования для вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит 5−15 литров в день, на мытье посуды — 15−25 л/день, на принятие душа — 50−100 л/день, на принятие ванны — 150−200 л/день.

Считается, что на одного проживающего необходимо 80−100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке — это материал внутренней части водонагревателя.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще.Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью.Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

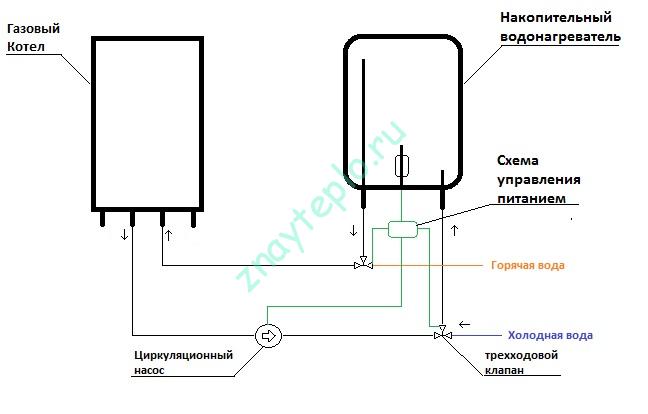

Схема подключения бойлера косвенного нагрева

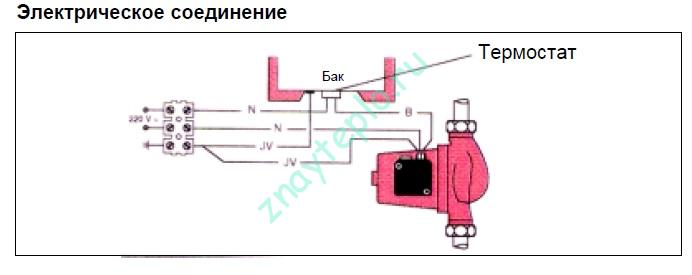

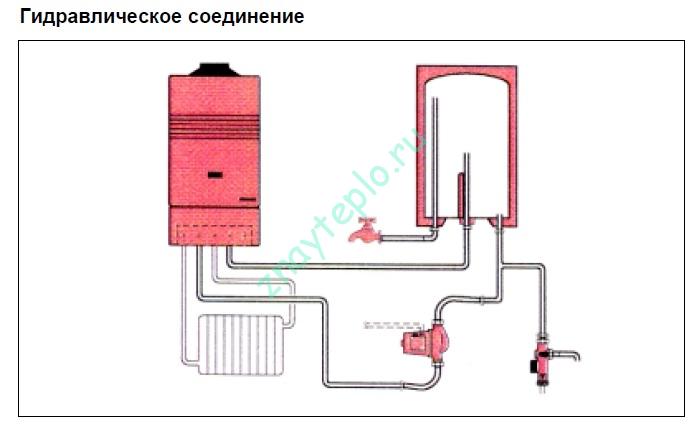

Бойлер можно подключить по гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для обогрева жилого помещения, второй — для косвенного нагрева самого бойлера. Электрическая схема подключения предполагает систему переключения режимов — реле.

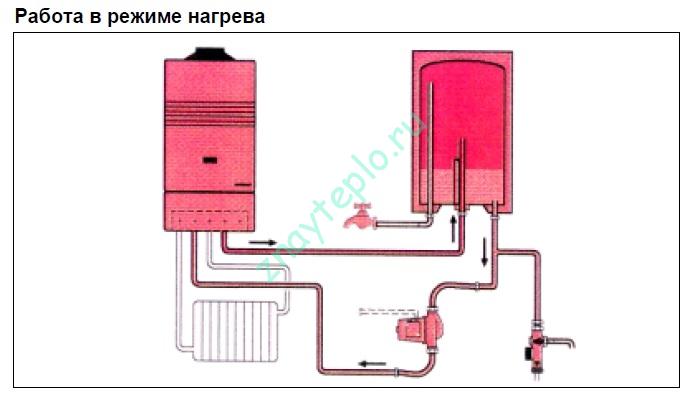

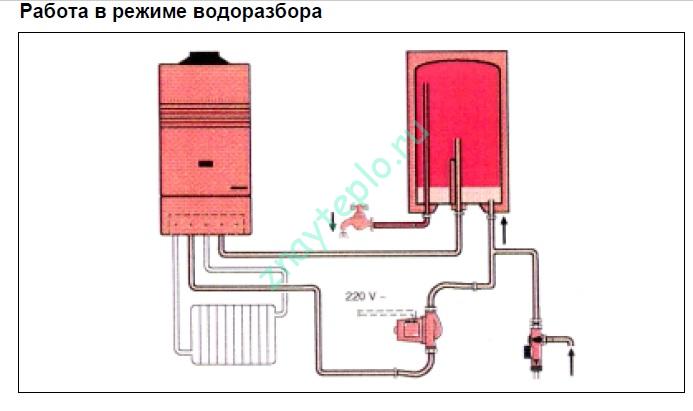

В двухнасосной схеме подключения бойлера потоки теплоносителя передвигаются в различных направлениях за счет работы циркуляционных насосов. Линия горячей воды (бойлера и отопительного котла) параллельно подключены к насосам, за счет термодатчика нагревателя регулируется режим работы насосов. В цепи после каждого насоса устанавливается обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отопительный контур отключен, но это практически не влияет на скорость нагрева воды в батареях.

Типовые ошибки при подключении

Первая ошибка, с которой чаще всего сталкиваются — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно максимально близко к отопительному котлу или к выходу центрального водоснабжения.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для достижения оптимальных результатов нагрева и отопления теплоноситель должен входить в бойлер сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество отрицательных последствий:

• ось двигателя должна располагаться горизонтально, это поможет избежать раннего износа подшипников;
• насос должен быть защищен от попадания мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок отопительных систем предлагает широкий выбор бойлеров и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. Для консультации всегда можно обратиться в сервисный центр, где Вам обязательно окажут помощь в проектировании, монтаже и обслуживании отопительных приборов.

Газовые котлы и бойлеры косвенного нагрева

Горячая вода в быту используется каждодневно, а центральное водоснабжение не удовлетворяет эту потребность в полной мере.

...

В некоторых местах возможности подключиться к общей магистрали вообще отсутствует. В связи с этим широкое распространение в быту получили газовые котлы.

Газовый котел – это отопительное оборудование для нагрева теплоносителя, которое работает за счет сжигания газа. Некоторые типы котлов могут обеспечить и отопление и горячее водоснабжение (ГВС) одновременно – это двухконтурные котлы. Другие используются только для отопления – одноконтурные.

Горячее водоснабжение с помощью двухконтурного котла

Двухконтурный газовый котел нагревает холодную воду по проточной схеме, что обеспечивает непрерывный поток горячей воды. Нагрев происходит за счёт непосредственного тепла от пламени.

Расход воды зависит от мощности котла. С одной стороны, это очень эффективный способ обеспечения горячей водой, но с другой стороны есть и недостаток.

Для нагрева используется вода из водопровода, она имеет высокий показатель жесткости (солесодержание). Поэтому при нагреве на стенках теплообменника происходит образование накипи.

...

Если не контролировать процесс образования накипи, это может привести к неисправности газового котла.

На заметку.Для уменьшения жесткости нагреваемой воды используют специальные устройства – смягчители.

ГВС с помощью одноконтурного котла

Несмотря на явное преимущество двухконтурных котлов, популярны оба типа. На самом деле одноконтурные котлы тоже способны участвовать в подогреве горячей воды для хозяйства, но для этого требуется дополнительный водонагреватель.

Таким нагревателем выступает бойлер косвенного нагрева.

Бойлер косвенного нагрева

Бойлер – это резервуар, внутри которого расположен нагревательный элемент, чаще всего электрический. То есть, источник энергии находится внутри самого бойлера. В нашем случае используется бойлер косвенного нагрева.

«Косвенный» обозначает, что внутри бойлера нет источника тепловой энергии. Нагрев происходит за счет тепла от газового котла. Внутри бойлера, в качестве греющего элемента, располагается змеевик.

Тот же теплоноситель, что используется в отоплении, поступает в этот змеевик и нагревает холодную воду, которой наполняется бойлер. Другими словами, отопительный теплоноситель нагревает холодную воду для бытового назначения.

...

Конструкция бойлера косвенного нагрева включает в себя два несообщающихся водяных контура:

• Контур циркуляции отопительной воды – греющий контур. Схема движения теплоносителя начинается в газовом котле, затем он поступает в змеевик бойлера, отдает свою тепловую энергию холодной воде в бойлере и возвращается обратно в котел для подогрева. Этот цикл повторяется непрерывно.
• Проточный контур бытовой воды – нагреваемый контур. Для нагрева используется вода из водопровода, она поступает в резервуар бойлера, соприкасаясь с теплообменником, вода нагревается и на выходе из бойлера имеет температуру 45-65оС.

Типы бойлеров косвенного нагрева

В связи с большим спросом водонагревательного оборудования, бойлеры косвенного нагрева имеют множество различных модификаций.

Настенный или подвесной бойлер имеет компактные размеры. За счет монтажа на стену практически не занимает места. Такие типы бойлеров нашли свое применение в квартирах и небольших частных домах.

Напольный или стационарный бойлер имеет большой выбор по размерам и мощностям, также может быть выполнен в вертикальном и горизонтальном расположении. Такой вид бойлера способен обеспечить постоянный большой запас горячей воды.

Для нагрева воды в бойлере косвенного типа можно использовать любой источник тепла: котел на жидком топливе или твердотопливный, электрический котле, настенный или напольный газовый котел.

Существуют типы бойлеров косвенного нагрева, которые оснащены дополнительными электрическими элементами нагрева. В случае, если газовый котел по каким-то причинам не может нормально функционировать, всегда можно подогреть воду при помощи электрического нагревателя.

Для изготовления резервуара используется нержавеющая сталь с дополнительными защитными покрытиями. Теплообменник выполняется из меди, так как обладает хорошими теплопроводными качествами. Для сохранения тепла бойлер упаковывается в теплоизоляционный материал.

Основные характеристики бойлера косвенного нагрева

Бойлеры косвенного нагрева обладают такими характеристиками:

• объем резервуара;
• скорость нагрева воды;
• потребляемая мощность;
• тепловые потери;
• наличие дополнительного источника тепла (ТЭН).

Внимание!Для нормального функционирования котла, отопления и бойлера косвенного нагрева необходимо правильно подобрать мощность газового агрегата.

Мощность газового котла должна быть минимум в два раза больше, чем потребляемая энергия бойлера. В противном случае вода в бойлере будет нагреваться недостаточно быстро, а система отопления будет работать не эффективно.

Внимание!Схема подключения газового котла должна предусматривать отключение отдельных контуров потребления теплоносителя. Чтобы была возможность отключить отопление, но при этом продолжал функционировать бойлер и наоборот.

Например, мощность котла для дома 100м2 при грубом расчете может составлять 20 кВт. (2 кВт. на 10 м2 площади). В этом случае максимальное потребление бойлера не должно превышать 10 кВт. Но лучше всего иметь запас по мощности котла.

Таким образом, при правильном подборе оборудования можно добиться нормальной и непрерывной работы отопления и ГВС.

oteple.com

устройство, виды, принцип работы, плюсы и минусы

омфортные условия проживания в доме невозможно представить без организации системы автономного отопления, которая позволяет уменьшить потребление электрической энергии и предоставляет техническую возможность самостоятельно изменять температурный режим. Благодаря этому, денежные средства, затраченные на покупку и монтаж отопительного агрегата, окупятся за небольшое время. Используя котел с бойлером, можно, одновременно с индивидуальным отоплением, решить вопрос организации системы обеспечения горячей водой.

Газовый котел с бойлером – разновидности и принцип работы

Для организации горячего водоснабжения применяются различные виды отопительных агрегатов, отличающиеся:

• расположением бойлера;
• количеством контуров;
• способом установки;
• принципом работы.

В зависимости от того, где расположен накопительный бойлер для газового котла, отопительные устройства, работающие по общей технологии, отличаются вариантом компоновки. Подачу горячей воды могут обеспечивать:

• агрегаты с отдельно расположенным бойлером. Эффективное функционирование обеспечивается при правильном подборе объема резервуара, который должен соответствовать теплопроизводительности отопительного устройства;
• модели со встроенной емкостью. Представителями этого вида являются двухконтурные нагреватели с вмонтированным бойлером, у которых часть тепла расходуется на поддержание температуры внутри накопительного бака.

По количеству рабочих контуров устройства имеют отличия:

• одноконтурные агрегаты, независимо от расположения, функционально обеспечивают подачу нагретой воды только для нагрева радиаторов или только для горячего водоснабжения. Для выполнения поставленной задачи задействован один контур. Если в частном доме имеется система подачи горячей воды с помощью одноконтурного устройства, расширение его функциональных возможностей может достигаться за счет монтажа дополнительного резервуара, предназначенного для работы отопления;
• двухконтурные агрегаты представляют собой современные нагревательные устройства, в конструкции которых интегрированы два теплообменных узла. Задачей одного теплообменника является подогрев воды с целью подачи в систему отопления, а другой нагревает воду, предназначенную для бытовых целей. В двухконтурных моделях нагрев до заданной температуры может осуществляться при прохождении потока через теплообменное устройство, а также в специальном накопительном резервуаре.

В зависимости от метода установки, различают следующие виды агрегатов:

• навесные. Отличаются компактными габаритами, позволяющими использовать имеющееся помещение для установки оборудования. Могут оснащаться стальным или чугунным теплообменником. Оборудование чувствительно к качеству воды и имеет ограниченную теплопроизводительность;
• напольные. Монтаж осуществляется на полу помещения. Отличительной чертой устройств является повышенная масса и размеры, из-за которых часто возникает необходимость в оборудовании котельной. Оснащены теплообменником, изготовленным из чугуна. Объединяют в себе свойства накопительного и проточного агрегатов и могут работать с дополнительным бойлером.

Популярный двухконтурный котел с бойлером характеризуется довольно простым принципом работы – синхронным подогревом воды для отопления и горячего водоснабжения. Повышение температуры воды обеспечивается в проточном теплообменнике битермического типа. Поступающая с внешних магистралей холодная вода мгновенно повышает свою температуру при прохождении по трубам, которые нагреваются открытым пламенем газовой горелки. При этом интенсивность подогрева воды зависит от следующих факторов:

• мощности отопительного устройства;
• скорости подачи по трубам холодной воды.

Большинство моделей отопительных устройств с двумя контурами функционируют по принципу приоритетной подачи подогретой воды. Указанная конструктивная особенность реализуется путем автоматического переключения на горячее водоснабжение при открытии водопроводного крана. При отборе воды нагрев теплоносителя в системе не производится. Учитывая незначительное время использования системы горячего водоснабжения, в помещении не произойдет существенное снижение температуры.

Как выбрать двухконтурный котел с бойлером

Определившись с размещением бойлера и способом установки, и отдав предпочтение модели с двумя контурами, обратите особое внимание на главные критерии выбора подходящей модели:

• теплопроизводительность. Мощность двухконтурного устройства должна обеспечивать бесперебойную подачу нагретой воды одновременно с комфортной температурой, которая достигается за счет эффективного отопления. При выборе агрегата следует учитывать площадь и объем обогреваемой поверхности, а также высоту потолков в помещении. При недостаточной теплоизоляции помещения и слабом давлении газа в питающей магистрали, мощности агрегата может не хватить;
• вид камеры сгорания. В зависимости от конструктивных особенностей рабочей камеры, двухконтурные агрегаты могут оснащаться герметичной камерой сгорания (закрытой) или камерой открытого типа. Вывод отработанных газов и забор воздуха в котлах с закрытой камерой осуществляется с помощью коаксиального дымохода. Движение отработанных газов и подача свежего воздуха осуществляется с помощью вмонтированной турбины. В устройствах с открытой камерой продукты горения выводятся с помощью обычного дымохода;
• конструктивное исполнение теплообменника. Вид теплообменника отличается в различных моделях. Применяются монотермические и битермические узлы теплообмена. Монотермические – функционируют индивидуально, обеспечивая отдельный нагрев воды для отопления и водоснабжения. Отличаются повышенной долговечностью и улучшенной ремонтопригодностью. В конструкциях битермического типа контур водоснабжения расположен внутри отопительного теплообменника, что снижает надежность работы и долговечность.

К решению задачи выбора двухконтурного котла с бойлером следует отнестись с высокой степенью ответственности, так как устройство должно безотказно эксплуатироваться на протяжении длительного периода и обеспечивать бесперебойную подачу горячей воды одновременно с поддержанием комфортного температурного режима.

Расчет необходимой мощности котла

Правильный подбор теплопроизводительности устройства – серьезный вопрос, так как агрегат малой мощности не сможет эффективно обогреть помещение, а при повышенной производительности – будет потреблять газ в увеличенных объемах. Устаревшая и довольно укрупненная методика расчетов рекомендует учитывать, что на 10 квадратных метров площади расходуется 1 кВт теплопроизводительности при высоте потолков не более трех метров.

Однако указанное соотношение не учитывает следующие факторы:

• расположение рядом с чердачным помещением или подвалом;
• наличие устройств принудительной циркуляции воздуха;
• степень утепления стен;
• конструкцию установленных стеклопакетов;
• климатические условия региона;
• возможные источники теплопотерь;
• объем потребления горячей воды.

При определении тепловой мощности учитывайте, что теплопроизводительность устройства прямо пропорциональна тепловым потерям здания, которые составляют:

• 0,13–0,2 кВт/м² – для строений без тепловой изоляции;
• 0,09–0,11 кВт/м² – для теплоизолированных зданий, построенных более 25 лет назад;
• 0,05–0,07 кВт/м² – для современных построек, отличающихся повышенной теплоизоляцией, и оборудованных герметичными окнами и дверями.

Указанная методика расчет тепловых потерь имеет определенные погрешности и может использоваться для укрупненной оценки результатов расчетов, выполненных проектировщиками.

Расчет теплопроизводительности может выполняться расчетным путем по формуле N=S∙Np/10, содержащей следующие параметры:

• N – мощность газового обогревателя, выраженная в киловаттах;
• S – площадь помещения, указанная в квадратных метрах;
• Np – коэффициент удельной теплопроизводительности в киловаттах на квадратный метр.

Величина коэффициента Np определяется согласно карте климатических зон и колеблется от 0,7 до 1,4. При необходимости дополнительно к отоплению организовать снабжение горячей водой, следует увеличить на 25% теплопроизводительность, полученную расчетным путем.

Определение мощности газового котла для поддержания комфортной температуры в помещении площадью 180 кв. м и обеспечения горячего водоснабжения (при коэффициенте 1,2 для определенной климатической зоны) производится следующим образом:

N=180∙1,2∙1,25/10=27 кВт.

Указанное значение рассчитано с необходимым для функционирования запасом.

Какие газовые котлы с бойлером лучше

К главным критериям, по которым специалисты определяют лучшие марки отопительных агрегатов, относятся:

• экономичность;
• безопасность;
• ресурс эксплуатации;
• удобство управления;
• бесшумность.

Большинство отопительных газовых агрегатов, оснащенных бойлером, производятся ведущими зарубежными фирмами, находящимися в Европе. Рейтинги лучших производителей и популярных марок котлов периодически обновляются, однако к числу лидеров, несомненно, относится оборудование следующих изготовителей:

• немецкие агрегаты марок Vaillant, Buderus и Viessmann, которые символизируют повышенную надежность, отличное качество и технологичность;
• устройства словацкого производства марки Protherm, которые активно продвигаются на рынке и не уступают по эксплуатационным характеристикам;
• выпускаемые итальянскими фирмами котлы Feroli и BAXI, которые привлекают заказчиков простотой эксплуатации и разнообразием полезных функций.

В газовых котлах указанных производителей реализованы оригинальные конструктивные решения, благодаря которым изделия отличаются эксплуатационными характеристиками и улучшенными параметрами:

• повышенным до 98% коэффициентом полезного действия;
• сниженным потреблением газа;
• экологичностью за счет уменьшения концентрации вредных веществ в выхлопе;
• небольшими габаритами, которые облегчают монтаж;
• уменьшенным потреблением электрической энергии;
• надежностью конструкции теплообменника;
• высокой степенью автоматизации, предусматривающей возможность диагностики.

Отдав предпочтение маркам Vaillant или Viessmann, можно быть уверенным, что оборудование будет безотказно эксплуатироваться на протяжении длительного времени.

Напольный котел со встроенным бойлером – плюсы и минусы

Газовый котел в напольном варианте исполнения, оборудованный встроенным резервуаром, обладает следующими достоинствами:

• повышенным до 120 литров объемом накопительного бака;
• возможностью обеспечить водоснабжение в увеличенном помещении;
• ускоренной подачей нагретой воды пользователям;
• простотой монтажа и обслуживания;
• легким переключением в режим функционирования без отопительного контура.

В процессе эксплуатации газовых агрегатов с вмонтированным накопителем выявлены следующие недостатки:

• чувствительность к резким скачкам питающего напряжения;
• сложности подключения рециркуляционной системы.

Несмотря на то что указанное оборудование отличается повышенной ценой, оно привлекает заказчиков благодаря комплексу положительных моментов.

Заключение

Газовые котлы с бойлером, предлагаемые в широком ассортименте, позволяют легко организовать в собственном доме горячее водоснабжение и обеспечить комфортную температуру. Важно правильно выбрать вид отопительного агрегата, и квалифицированно рассчитать теплопроизводительность. Решение о приобретение конкретного вида котла каждый принимает индивидуально. Рекомендации специалистов позволят выбрать оптимальный тип оборудования.

mynovostroika.ru

Газовый котел со встроенным бойлером

1. Отличия одно- и двухконтурных котлов 2. Особенности бойлеров 3. Расположение котла в доме 4. Преимущества двухконтурных котлов и их использование 5. Как выбрать газовый котел

Газовые котлы – это генераторы, выделяющие тепло для обогрева воздуха в помещениях и нагрева воды посредством сжигания жидкого топлива – газа. Установить газовый котел с встроенным бойлером можно только в том случае, если существует возможность его подключения к магистральному газопроводу. При отсутствии газоснабжения использовать такое отопительное оборудование невозможно. Как выглядят газовые котлы, можно увидеть на фото.

Отличия одно- и двухконтурных котлов

Особенности бойлеров

Бойлеры могут использовать разные виды энергии:

• бытовой газ;
• электричество;
• тепловую энергию, образующуюся в процессе работы котла.

Расположение котла в доме

Преимущества двухконтурных котлов и их использование

В настоящее время на рынке представлены следующие модели двухконтурных котлов:

• с проточным водяным теплообменником;
• со встроенным бойлером, рассчитанным на 40-60 литров;
• со встроенным бойлером на объем 80-500 литров.

• одновременно отапливают помещения общей площадью до 300 «квадратов», а также обеспечивают две водоразборные точки;
• небольшие размеры позволяют встраивать оборудование в стеновую нишу;
• невысокая стоимость;
• простой и недорогой монтаж;
• несложное управление;
• наличие элементов самодиагностики.

• способны отапливать дом площадью до 300 «квадратов» и обеспечивать одновременную подачу воды сразу в 4 водоразборные точки;
• простота управления;
• наличие системы самодиагностики.

Устройство газового котла с бойлером, подробное видео:

Как выбрать газовый котел

Основной характеристикой котлов является мощность. Если дом хорошо утеплен, а высота потолков не более 3-х метров, то для отопления 10 «квадратов» достаточно мощности 1 кВт. Таким образом, для дома площадью 100 «квадратов» следует приобретать прибор мощностью 10 кВт. Если здание не имеет хорошей теплоизоляции, а высота потолков составляет более 3-х метров, то мощность котла должна быть больше. Для того, чтобы получить еще и подогретую воду для бытовых нужд, нужно выбирать оборудование, мощность которого выше на 30-50% рекомендуемой. Подключение бойлера к двухконтурному котлу лучше доверить специалистам.

teplospec.com

Как подключить бойлер к котлу? Варианты и схемы подключения

Как подключить бойлер к котлу? Варианты и схемы подключения

Как работает функция ГВС в котлах систем отопления?

Например, у Вас в системе отопления один котел и нужно сделать так, чтобы Вы этим котлом еще нагревали воду для горячего водоснабжения.

Какие способы существуют для нагрева воды через котел?

Мы рассмотрим 5 схем, и расскажу, как работает каждая схема. Рассмотрим достоинства и недостатки каждой схемы.

Схема работы № 1. Тупой забор теплоносителя у котла

Нельзя использовать тупой забор воды из котла! Это очень не экономичная система ГВС, если температура котла держится не более 60 градусов.

Ну во первых температура котла может быть настроена на 50 градусов. При такой температуре Вы не сможете нагреть воду в бойлере выше 48 градусов. Во вторых нагрев будет очень долгим, так как теплопередача сильно падает, если температура воды и теплоносителя сильно не отличаются. То есть для быстрого прогрева нужно использовать высокий температурный перепад. 90-60=30 градусов. Из-за этого для змеевиковых бойлеров косвенного нагрева используется повышенная температура теплоносителя.

Существуют бойлеры косвенного нагрева бак в баке. При таком способе используется большая площадь теплообменника при контакте (теплоноситель-ГВС).

У таких бойлеров скорость нагрева значительно выше, чем у змейки. Достигается это за счет увеличения площади контакта (теплоноситель-ГВС). А также за счет того, что предел передачи тепла увеличен. У такого бойлера увеличивается прием большей мощности за счет сохранения теплоносителя в бойлере, который имеет инерционный характер сохранения температуры. За счет этого идет сразу отбор сильно остывшего теплоносителя с наружного бака. Этот процесс ускоряет отбор тепловой мощности для нагрева воды. В таком случае можно использовать работу бойлера при условии, что температура котла будет 60 и более градусов. Если температура котла будет держаться 40-50 градусов, то Вы будите иметь низкую температуру в бойлере.

Хочу обратить внимание на накопление горячей воды. Если Вы будите в баке иметь нагретую воду 45 градусов, то Вы, к примеру, получите 10 минут помыться нормальной водой в душе. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. То есть объем использования горячей воды вырастит.

Если Вас не устраивает перемена температуры в бойлере, которая меняется с течением времени и приходится перенастраивать смеситель. То существуют специальные терморегулирующие клапаны для ГВС. Их называют термостатический смесительный трехходовой клапан.

Такая схема позволяет получать всегда стабильную температуру на выходе к потреблению ГВС

Схема работы № 2. Костыльный метод. Увеличиваем температуру котла.

По такой схеме мы просто задаем температуру котла, например, 80 градусов, а в систему отопления будет приходить, например 60 градусов. За счет подмеса через трехходовой клапан с обратным остывшим теплоносителем будет достигаться настроечная температура.

Не могу сказать, на сколько этот метод хорош. С одной стороны говорят, что КПД котла становится выше, если температура теплоносителя 60-80 градусов. Связано это с тем, что при таких температурах химическое горение лучше и газ сгорает лучше. То есть при маленькой температуре возникает не досгарание газа. То есть частички горючего материала полностью не высвобождают тепловую энергию. Но для конденсационных котлов такое правило КПД не работает. Там специально опускают температуру теплоносителя до 55-45 градусов.

С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Также на стальных трубах с высокротемпературным теплоносителем больше появляются наросты. То есть стальные трубы зарастают.

Чем плоха такая схема? Она становится плохой на фоне других схем подключения ГВС. Ну, например, в некоторых котлах существует погодозависимое регулирование – эквитермический режим. Также когда есть потребность отключать котел на отопление и чтобы оставался работать на ГВС (на автомате) - сделать проблематично. Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей.

Схема работы № 3. Купить готовый двухконтурный котел и не использовать бойлер ГВС

Такой двухконтурный котел имеет дополнительный теплообменник для ГВС внутри котла. То есть первый-основной теплообменник это для передачи тепла от горящего газа к теплоносителю.

Холодная вода проходит через пластинчатый теплообменник под давлением системы водоснабжения. На линии трубы водоснабжения ГВС стоит датчик протока. Датчик протока запускает каскад действий: Переключает трехходовой клапан для перенаправления протока в сторону пластинчатого теплообменника, а также увеличивается температура теплоносителя за счет увеличения газа в грелке. То есть во время приготовления ГВС контур отопления отключается. И движение теплоносителя через радиаторы, и теплые полы отключается. Во время ГВС теплоноситель внутри котла начинает циркулировать воду через теплообменник ГВС.

Что значит двухконтурный котел с изолированными контурами? Это когда контур водоснабжения и контур отопления не взаимодействуют по жидкости. То есть жидкости не перемешиваются и жидкости не передают давление. Передается только температура от одной жидкости в другую жидкость.

Вода, проходя через пластинчатый теплообменник быстро нагревается обычно максимум до 60 градусов. Эта температура у некоторых котлов регулируется только до порога 60 градусов. То есть температуру выше 60 градусов сделать не возможно. Эта температура обычно зашита в программу и не может быть изменена. Узнавать у производителя. Также в паспортах-инструкция к применению.

Такая схема с таким котлом не подходит для большой производительности. То есть два-три прибора (умывальник, ванна, душевая) обслужить проблематично. Тупо не хватает мощности. Если Вы хотите обслуживать несколько санитарных приборов (умывальник, ванна, душевая) Вам придется ставить накопитель. Сделать накопитель такому котлу проблематично. Далее рассмотрим схемы с накопителями горячей воды.

Недостаток получения ГВС? Температура горячей воды будет не стабильная при изменение расхода через теплообменник. Будут скачки температур горячей воды. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Бывает, что до 45 градусов не набирает. Ну, это зависит от мощности котла и его скорости реагирования. Конечно, в моей практике попадались котлы, которые хорошо реагируют на нагрев воды. Проблема в том, что приходится ждать, когда вода станет более горячей из-за того, что котел долго думает, когда переключится на нагрев воды.

Также такой котел не позволяет выполнить рециркуляцию ГВС.

Что такое рециркуляция ГВС и как ее рассчитать?

Схема работы № 4. Накопление ГВС через бойлер косвенного нагрева.

Электрическая схема подключения ГВС у котла

В инструкции паспорта должна быть указана электрическая схема. Обычно указывают буквенную маркировку и открыв крышку котла нужно искать в электрической плате буквенную маркировку для ГВС. В некоторых паспортах в электрической схеме могут называть как ГВС или термостат бойлера или еще как-нибудь. Редко бывает так, что нарисуют плату в масштабе и покажут, где находятся контакты.

Как могут обозначить электрическую схему котла:

Иногда для ГВС может быть более двух контактов. Опять это сделано для большего функционала.

Также обратите внимание существует ли контакты для насосов. Возможно, существует контакт для насоса на бойлер ГВС.

Иногда у котла можно использовать дополнительные клеммы для дополнительных функций для вашей системы отопления. Например, у Вас стоит насос и его нужно отключать при отключении котла. То есть необходимо сделать полную автоматическую систему, чтобы клиент не морочил себе голову дополнительными операциями. То есть, если Вы отключили котел, то все что связано с отоплением должно отключиться автоматически.

Обычно у котла нужно взять два проводника и привести его к термостату на реле бойлера:

У котла два проводника ГВС могут иметь простое переменное напряжение сети 220 вольт. Но это нужно всегда проверять, возможно, там сниженное напряжение. И нельзя пускать 220 вольт не зависимо с розеток и подключать их на линию ГВС от котла. Предполагается, что контакт котла ГВС приходит на сухой контакт к термостату бойлера или на другой контакт замыкания. Термостат бойлера это электрическое реле, которое меняет положения контактов в зависимости от температуры воды в бойлере.

Также у котла может быть более двух проводников для ГВС. Например, может понадобиться постоянное напряжение 220 Вольт для питания насосов и другое. В электрической схеме котла могут быть специальные проводники для управления трехходового клапана. Это сделано опять для лучшей функциональности. Если отключаете котел, то и все что связано с котлом должно отключится вместе с котлом.

У бойлера косвенного нагрева может быть схема по больше со всякими дополнительными функциями, например для подсветки лампочек сигнализирующих о работе бойлера и многое другое.

Но Вам нужно понимать схему по-простому. И вот что нужно понять:

Почти во всех бойлерах косвенного нагрева используется переключающий контакт и его можно использовать как сухой контакт. Переключающий механизм, который перекидывает контакт с одного проводника на другой. Тем самым мы на этот контакт должны подключить функцию ГВС от котла. А котел уже сам сделает остальное: Переключит трехходовой клапан, который встроен в котел. И добавит температуру для быстрого нагрева воды в бойлере. В некоторых навороченных котлах могут стоять защиты по таймеру, когда нагрев бойлера по времени выходит за рамки разумного. В таком случае может возникнуть заморозка системы отопления. Такое может возникнуть из-за выхода из строя термостата бойлера. Или из-за того, что температура на термостате выставлена больше чем выдает котел, и бойлер никогда не может нагреться до установленного значения.

Но схемы бывают разные, и бывает, что на бойлер косвенного нагрева требуется поставить насос. И в котле отсутствует возможность питать насос на бойлер. Для этого существует своя схема подключения.

Контактор – электромагнитное реле, которое переключает контакт за счет другого сигнала-напряжения 220 Вольт.

Может быть, возможность контактом ГВС сразу давать команду на ГВС и питать циркуляционный насос. Узнавать у производителя или читать инструкцию к применению. Также поищите электрическую схему подключения котла к бойлеру.

Если вы хотите, чтобы Вам помогли разработать схему подключения и подобрать необходимые элементы, то можете обратиться за помощью. Но сразу скажу, что это не бесплатно.

Заказать услугу по разработке электрической и трубопроводной схемы

Схема работы № 5. Накопление ГВС через бойлер косвенного нагрева у одноконтурного котла

Многие сантехники могут заблуждаться в том, что если котел одноконтурный, то в нем отсутствует функция ГВС.

Однако одноконтурные котлы с функцией ГВС существуют! Мало того, в некоторых котлах даже приготовят Вам контакты для подключения трехходового клапана для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева. Подключения насоса к бойлеру и многое другое!

Этот способ подходит тем, кто желает сам собрать систему отопления и придумать свои способы автоматической системы. То есть, если вышеуказанные схемы Вам не подходят, то Вы можете взять одноконтурный котел с функцией ГВС и наворотить любую удобную для Вас схему с трехходовыми клапанами и насосами. Например:

Трехходовой клапан используется только для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева.

Эта схема указана с внешней электрической разводкой. В котлах могут быть клеммы, предназначенные для подключения трехходового клапана. Также можно взять 220 Вольт у котла со схемы для насоса и пустить его на термостат бойлера и трехходовой клапан. Этим самым Вы сделаете отключение всей функции ГВС, когда котел не работает. Это нужно для тех кто любит автоматику или хочет клиента отгородить от дополнительных не нужных процессов включения и отключения системы. Дайте жить клиентам спокойнее. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования.

Существует, конечно, множество клапанов и множество разных сигналов по работе схем систем отопления.

У Вас есть возможность обратится за помощью в разработке электрической и трубопроводной схемы. Также будет подобран необходимый материал, для вашей системы включая ваш котел. Есть способы как с имитировать другие функции по вашей логике работы: Обращаться за услугой по разработке: Заказать услугу по разработке электрической и трубопроводной схемы

Заключение по самой достойной схеме использования ГВС

Схема 4 и 5 являются самыми приоритетными схемам по приготовлению горячей воды от котлового оборудования!

Достоинство схем 4-5:

1. Быстрый нагрев горячей воды. За счет увеличения температуры котла. Это происходит автоматически. То есть система работает на одной температуре, а когда функция ГВС включена, то температура повышается до 90 градусов.

2. Во многих дорогих настенных котлах используются погодозависимое регуилирование. Ее называют еще эквитермическим режимом работы котла. То есть температура теплоносителя меняется в зависимости от погоды на улице. Поэтому такой котел в сочетании ГВС лучшее решение. Потому что такой функционал с функцией ГВС Вам вряд ли удастся сделать с котлом или схемой без ГВС.

Недостаток 4-5: Это отключение отопления при работе ГВС. Но это бывает не так страшно. Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Функция ГВС просто отключается через определенное время для включения отопления дома.

Подписывайтесь на получение новых статей. Внизу есть форма, просто укажите Ваше Имя и E-mail и подтвердите подписку. И Вы будите получать полезные статьи.

infosantehnik.ru

Подключение водонагревателя к двухконтурному котлу.

Оглавление статьи

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева. Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях. Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания. Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение. Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег. Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи.

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества. Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы. Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева. На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!

Поделись статьей!

znayteplo.ru

Как подключить бойлер к котлу самостоятельно

Оглавление: [скрыть]

• Принцип работы устройства
• Возможность подключения к котлам разных видов
• Схема подключения бойлера ГВС к котлам
• Схема подключения бойлера с двумя насосами
• Схема подключения бойлера и других отопительных контуров через гидравлическую стрелку

Как подключить водонагреватель к котлуВ связи с тем, что достаточно часто эксплуатация водонагревательного оборудования может сопровождаться дополнительными тратами на оплату электроэнергии или топлива, выгодно использовать бойлер косвенного нагрева. Он отличается от аналогов большой производительностью в процессе потребления альтернативных источников энергии, к примеру, наиболее адаптированным в данном случае устройством, которое подойдет для подключения, является котел. В процессе работы он будет выделять такое количество энергии, которое в случае грамотного подключения способно обеспечить более высокую производительность, чем даже в процессе эксплуатации газового водонагревателя, который характеризуется самой большой мощностью среди аналогичных устройств.

Наглядная схема подключения водонагревателя к котлу.

Подключение бойлера к котлу может производиться с использованием различных схем. Все будет зависеть от особенностей эксплуатации системы. В связи с этим необходимо заранее предусмотреть полностью все особенности и принять правильное решение.

При подключении бойлера к котлу не имеет смысла принимать стандартные решения, потому как всегда может использоваться та схема подключения, которая рассчитывается на имеющееся оборудование. Схема подключения должна быть способна вырабатывать самое большое возможное количество мощности.

Схема работы бойлера.

Подключив бойлер к котлу, вы будете иметь возможность не только освободить себя от обязанностей оплачивать большие счета за электроэнергию, но и сделать эксплуатацию водонагревательного устройства гораздо безопаснее.

Выбирать бойлер косвенного нагрева следует исключительно из оборудования производителей, которые зарекомендовали себя, потому как подобное оборудование рассчитывается на долгий срок функционирования. В условиях, когда бюджет ограничен, рекомендуется приобретать скорее простое оборудование, чем многофункциональное. Работать оно сможет надежно и стабильно.

Принцип работы устройства

Для того чтобы выполнить правильное подключение нагревателя к котлу, понадобится понять принцип работы данного устройства. Теплообменник бойлера с помощью входных и выходных патрубков будет подключаться к источнику поступления воды. Ее нагрев будет регулироваться термостатом. Автоматический нагрев воды будет производиться теплообмеником с помощью включения удобного режима работы трехходового распределительного вентиля и насоса.

В наиболее высокой точке контура будет монтироваться продувочный вентиль. Температура теплоносителя должна составлять на 5 градусов больше, чем необходимая температура горячей воды. Отбор горячей воды может осуществляться в любом месте водонагревателя, так как вода в нем находится под постоянным давлением водопроводной воды.

Схема одноконтурного котла.

Для обеспечения полноценной работы теплообменника необходимо не только поддерживать температуру теплоносителя на соответствующем уровне, но и создавать все условия для циркуляции его по контуру. Чтобы в змеевике создать нужный проток, дополнительно необходимо смонтировать циркуляционный насос.

Бойлер не будет нагревать воду круглосуточно, и чтобы избежать холостой работы насоса, понадобится оснастить его автоматической системой контроля за показателями теплоносителя.

Элементы, которые будут необходимы:

• распределительные коллекторы;
• гидравлические стрелки;
• балансировочные вентили;
• обратные клапаны;
• трехходовой вентиль;
• схема подключения.

Вернуться к оглавлению

Возможность подключения к котлам разных видов

Схема подключения к одноконтурному котлу.

Планируя подключить бойлер к котлу, следует выбрать разумный вариант, который сочетает в себе водонагреватель и источник тепла, имеющийся в наличии. Если в роли подобного источника планируется использовать жидкотопливные, газовые и твердотопливные котлы, то бессмысленно сочетать электрический котел и бойлер косвенного нагрева. Помимо того, что вы рискуете получить слишком сложную систему, будут обеспечены потери тепла на циркуляционных трубопроводах. Подобная конструкция является неэффективной и неэкономичной.

Аналогично будет и в случае с электрическим нагревателем воды в связке с генератором и дизелем. Если речь пойдет о газовом котле, то наиболее оптимальным вариантом для него является установка двухконтурного настенного бойлера.

Если планируется установить СПА-бассейн, ванну или душевую кабину с гидромассажем, то проще всего будет использовать водонагреватель косвенного нагрева и одноконтурный котел. Подобное сочетание способно обеспечить большие запасы горячей воды, что не допустит ее дефицита в процессе работы устройств.

При выборе бойлера необходимо обязательно учитывать его мощность: он не должен мешать работать отопительной системе. Обыкновенный расход через теплообменник должен составлять не более половины расхода через котел. В противном случае система отопления будет не способна справляться с обеспечением необходимой температуры в помещении. Если мощность котла будет меньше, чем необходимо, тогда увеличится время нагрева в бойлере воды.

Временные расчеты для каждого из видов котлов сделать достаточно сложно, однако точно известно то, что котел должен иметь приблизительно в 1-2 раза большую мощность, чем у бойлера. К примеру, если котел будет иметь мощность 18 кВт, тогда 125-литровый бойлер должен иметь мощность 26 кВт, а 170-литровый — 39 кВт.

Вернуться к оглавлению

Схема подключения бойлера ГВС к котлам

Схема бойлера косвенного нагрева.

Котел чаще всего включает в свое оборудование насос и клеммы 5 и 6 для того, чтобы подключить комнатный термостат (прежде чем выполнять установку термостата, необходимо демонтировать перемычку). На данные клеммы будет поступать управляющий сигнал от бойлера о приготовлении воды. Для этого бойлер оснащается термостатом, который способен поддерживать температуру в устройстве. Замыкающий контакт термостата будет управлять сервоприводом трехходового вентиля, который, в свою очередь, перенаправляет отопительную воду, подготавливающуюся теплообменником котла, в бойлер или систему отопления.

Внешнее управление напряжением (24V/50Hz для трехходового вентиля или 230V/50Hz) будет осуществляться при помощи блокирующего устройства через замыкающий контакт термостата бойлера на сервопривод 3-ходового вентиля. В процессе снижения температуры в водонагревателе термостат замкнется, а его контакт будет пускать напряжение на сервопривод.

Если сервопривод будет включать в себя дополнительный контакт, то через данный контакт включится котел вместе с термостатом водонагревателя. Если сервопривод не будет иметь дополнительного контакта, тогда параллельно к сервоприводу понадобится подключить вспомогательное реле, а через его контакт надо запитать котел вместе с термостатом. В случае использования питания от котла электрическая цепь должна подсоединяться прямо на клеммы 5 и 6.

Схема электрического бойлера.

В летний период времени работа отопления будет отключаться комнатным термостатом. Условием для выполнения данной функции может быть установка на котловом термостате температуры хотя бы на 10 градусов Цельсия выше, чем на термостате бойлера. Помимо этого трехходовой вентиль обязательно должен иметь малое время хода (к примеру, 5 секунд). Необходимо помнить о факте, что большой объем водонагревателя будет способствовать более частому отключения котлов от отопительной системы. Для того чтобы управлять нагревом, понадобится использовать исключительно термостат либо программатор с контактом.

Не рекомендуется управлять выбегом насоса, потому как после каждого переключения 3-ходового клапана из режима ГВС в отопительный режим насос дорабатывает, а вода из котлового теплообменника будет поступать в систему отопления.

Вернуться к оглавлению

Схема подключения бойлера с двумя насосами

Схема подключение бойлера к отоплению.

Эта схема заключается в применении принципа приоритета ГВС. В процессе понижения температуры питьевой воды включится насос бойлера, а насос основной линии отопления будет отключен. Весь поток теплоносителя при этом протекает через бойлер.

Чтобы исключить протекание паразитных потоков или встречного потока, в линии основного отопления и бойлера (к примеру, после насосов) понадобится установить обратные клапаны.

Автоматика некоторых видов котлов дает возможность подключить к ним сигнал от термостата водонагревателя, в связи с чем он сможет самостоятельно выключать и включать насосы отопления.

В схемах, которые были изложены выше, в процессе нагрева воды в нагревателе основная линия отопления останется отключенной. Однако это не будет приводить к сильному падению температуры в помещении, так как для того, чтобы поддерживать необходимую температуру в водонагревателе, будет необходимо не слишком большое количество времени. Но стоит знать, что на первоначальный нагрев подобного устройства уйдет не менее часа.

Схемы с приоритетом ГВС достаточно часто применяются и в разветвленных сложных системах отопления.

На рисунке ИЗОБРАЖЕНИЕ 1 выше показано, что один котел будет всегда работать на отопительную систему, а другой — на систему отопления, переключаясь на нагрев ГВС.

Вернуться к оглавлению

Схема подключения бойлера и других отопительных контуров через гидравлическую стрелку

В отопительных системах, которые имеют большое количество контуров отопления (больше 3), в большинстве случаев используются распределительные коллекторы и гидравлические стрелки. Самая распространенная система состоит из следующих элементов: контур нагрева бойлера, контур полов, контур радиаторного отопления. На рисунке ИЗОБРАЖЕНИЕ 2 изображена гидравлическая стрелка (гидравлический коллектор). Вместо нее можно применять гидравлическую стрелку отдельно и распределительные коллекторы или использовать гидравлический модуль, который совмещается с коллекторами.

Системы, которые состоят из 3 и более контуров, смогут работать и без гидравлической стрелки (исключительно с коллекторами), но в таком случае будет необходима установка балансировочных вентилей, потому что перепад давления каждого из контуров может значительно отличаться. Система имеет возможность работать и без балансировки, однако может оказаться, что радиаторы будут греть не так сильно, как хотелось бы. Может быть и так, что котел проработает гораздо меньше, чем планировалось.

В подобном варианте понадобится обязательно учитывать следующее: чтобы выполнить быстрый нагрев воды в нагревателе, необходимо практически всю котловую мощность направлять на контур нагрева бойлера (мощность теплообменника нагревателя от 20 до 40 кВт). Для этого понадобится при помощи автоматики выполнять отключение насосов других контуров (теплого пола, радиаторного отопления, но не нужно трогать котловой контур), к примеру, при срабатывании реле температуры воды. Если не отключить другие контуры, вода может греться достаточно долго.

1poteply.ru

Смотрите также

•
  Бойлер котел
•
  Котел установить
•
  Почему котел
•
  Теплообменник котла
•
  Минский котел
•
  Волк котел
•
  Селтик котлы
•
  Котел станция
•
  Ягуар котел
•
  Котел пеллеты
•
  Котел бкз
