Каждый владелец частного дома стремится к поддержанию постоянной комфортной температуры в своем жилище. Частный дом обычно отапливается либо дровяной печью, либо газовым котлом, либо их разновидностями. Отапливать дом с помощью электричества накладно, это самый дорогостоящий вид обогрева дома, а вот использовать его как резервный источник поддержания тепла можно. Для этой цели идеально подходят ТЭНы для отопления.

Что такое ТЭН для отопления?

Электрические ТЭНы – это нагревательные элементы, которые помещают в жидкость внутри радиатора. Они нагревают жидкость: воду, масло или специальное средство, циркулирующее по отопительной системе. Проходя по трубам, нагретая жидкость отдает тепло в окружающую среду и возвращается обратно к нагревательному элементу. Устанавливать их можно в радиаторы водяного отопления, инфракрасные обогреватели, либо в отопительные котлы. Выпускают ТЭНы самых разных видов и модификаций. Во всех них нагревательный элемент надежно защищен от попадания воды внутрь и дополнительно покрыт гальванизирующим слоем. Все эти меры служат для предотвращения случайного поражения людей электрическим током.

Преимущества использования ТЭНов для отопления

Несмотря на то, что электричество является самым дорогим видом отопления, в применении ТЭНов для обогрева есть ряд неоспоримых преимуществ:

• оборудование автономной системы отопления при отсутствии доступа к газу или твердому топливу;
• возможность автоматизации отопления при применении ТЭНов с терморегуляторами;
• отсутствие вредных для природы или человека выбросов в атмосферу;
• небольшие размеры устройств позволяют устанавливать их практически везде;
• огромный выбор моделей для любых условий использования;
• несложный и недорогой монтаж оборудования.

Также использование электрического отопления позволяет избежать таких опасных моментов, как несчастные случаи при взрывах бытового газа или отравление угарным газом при использовании дровяных печей.

Виды ТЭНов

Производители выпускают два вида ТЭНов. Они отличаются способом изготовления и применения:

1. Трубчатые. Это самый распространенный вид ТЭНов, которые используются почти во всех электрических отопительных приборах. Они различаются длиной трубки, диаметром и конфигурацией. Трубчатые нагревательные элементы обычно изготавливают из нержавеющей стали.
2. Трубчатые оребренные имеют вид трубки с поперечными ребрами. Используются для нагрева воздуха или газа в отопительных приборах типа тепловых пушек или конвекторов.

Также из электронагревателей можно собрать блок – ТЭНБ. Блок используют для увеличения мощности прибора.

Другие виды трубчатых электронагревателей для отопления в быту не используют.

ТЭНы для отопления с терморегулятором

Терморегуляторами оснащают практически все электрические нагреватели воды – чайники, бойлеры, титаны, радиаторы. Изготавливают такие ТЭНы из никель-хромовой проволоки. Ее помещают внутри трубки из нержавеющей или углеродистой стали и засыпают порошком оксида магния. Он является хорошим изолятором тока, и при этом обладает высокой теплопроводностью. Выбирая нагревательный элемент с терморегулятором, нужно обращать внимание на следующие моменты:

• материал, из которого изготовлена трубка – медь или кислотостойкая нержавейка;
• возможность использования в воде и щелочных растворах. Такие приборы маркируются буквой Р;
• при выборе прибора следует рассчитывать возможности электропроводки. Для очень мощного ТЭНа придется прокладывать отдельный кабель от щитка.

Также нужно изучить расположение термодатчика. Он должен легко выниматься, если возникнет необходимость поменять его.

ТЭНы для радиаторов отопления

В радиаторы – чугунные или алюминиевые батареи – ТЭНы устанавливают для стабилизации температуры в периоды отключения централизованной подачи тепла или для дополнительного подогрева помещения. Такой подогрев ночью может быть довольно выгоден, если в доме установлен двухтарифный счетчик расхода электричества.

ТЭНы для радиаторов имеют тонкий фланец и узкий нагревательный элемент. Они комплектуются специальным кожухом, предохраняющим от попадания воды. Капиллярный термостат помогает регулировать нагрев, а два температурных датчика предохраняют изделие от перегрева. Многие модели современных ТЭНов оснащаются удобными и нужными функциями: «Турбо» – для быстрого нагрева помещения и «Антизамерзание» – для предотвращения разморозки отопительной системы. Эта функция предназначена для длительного поддержания температуры не ниже +10 градусов.

Установить нагревательный элемент в радиатор несложно. Нужно снять заглушку с нижнего фланца и вкрутить в это отверстие ТЭН. Потом следует установить термостат и подключить устройство в сеть с заземлением. Установка ТЭНов в систему водяного централизованного отопления имеет множество плюсов:

• защищает систему от промерзания в случаях аварийного отключения;
• позволяет точно отрегулировать температуру в помещении;
• экономно расходует электричество за счет импульсной работы;
• невысокая цена при большом выборе моделей.

ТЭНы для котлов отопления

ТЭН можно установить в электрический или комбинированный котел отопления. В электрокотле ТЭН является единственным источником тепла, в комбинированном основным топливом служит твердое – дрова, уголь, брикеты.

Нагревательный элемент в твердотопливном котле играет вспомогательную роль, поддерживая температуру при отсутствии топлива. Очень удобно использование таких котлов на дачах и загородных домах, когда нет нужды постоянно поддерживать в доме комфортную температуру.

Котел может быть постоянно включен в режиме поддержания минимальной температуры, не позволяющей отопительной системе разморозиться. Переход котла с твердого топлива на электрообогрев происходит автоматически при достижении определенной температуры. Установка комбинированного котла требует выполнения техники безопасности. Так, котел должен быть установлен в отдельном помещении с хорошей вентиляцией. Так как котел имеет большой вес, его нужно устанавливать на прочное бетонное основание. В помещении должен быть дымоход, имеющий хорошую тягу.

Преимущества и недостатки использования котлов с ТЭНами

Отопительные твердотопливные котлы с ТЭНами имеют ряд преимуществ:

• котел экономичен при сжигании твердого топлива;
• переход на обогрев ТЭНом происходит автоматически и температура не снижается до критических величин;
• нужную температуру легко запрограммировать и не перегревать помещение, соответственно, экономить средства;
• котел имеет большой срок службы за счет постоянного поддержания оптимальной температуры без резких перепадов;
• ТЭН несложно заменить при поломке.

Также нужно знать недостатки таких котлов:

• прибор невозможно установить в обычном многоквартирном доме при отсутствии отдельного дымохода;
• для него необходимо отдельное помещение;
• для работы ТЭНа нужно трехфазное подключение тока;
• прибор нуждается в регулярном техническом обслуживании.

Как мы видим, недостатки довольно относительны и для установки оборудования в частном доме некритичны.

Покупка и установка в своем доме котла или радиатора с ТЭНом будет удобным и выгодным подспорьем для оптимального поддержания комфортной температуры в жилище.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

roomplan.ru

Как подключить ТЭНы электрического котла.

Оглавление статьи

Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.

ТЭН и однофазная сеть. Что к чему прикрутить?

Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:

Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:

Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам.

Два способа подключить ТЭН к трем фазам.

«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке».  Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.

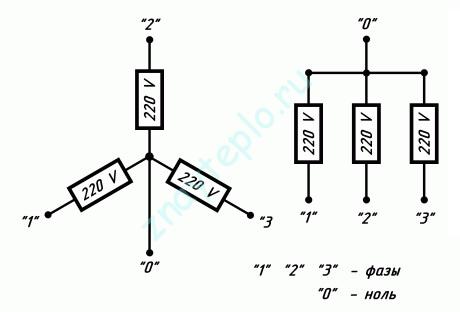

Звезда.

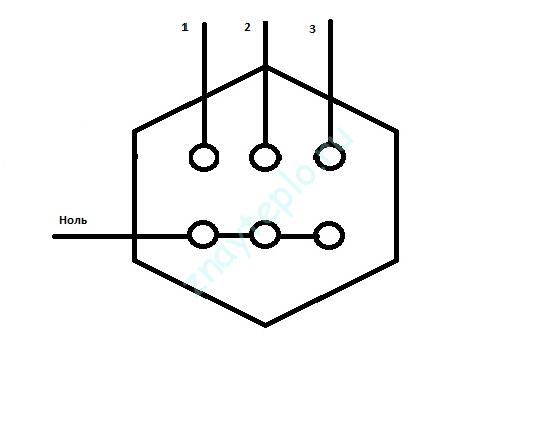

Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:

В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:

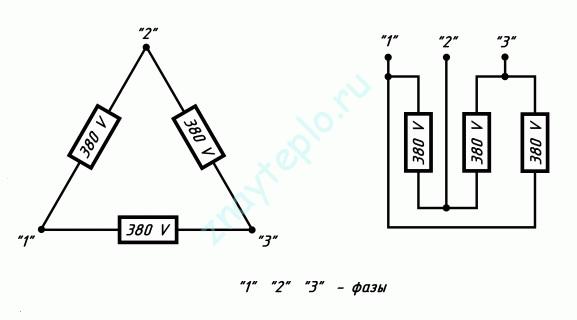

Треугольник.

Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:

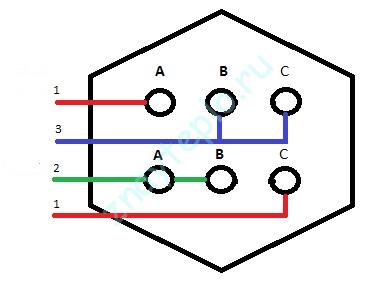

На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:

Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.

Итоги статьи.

Подключение мощных электрических нагревательных приборов, таких как электрический котел, дело ответственное. Ошибки могут привести к тяжелым последствиям. Вплоть до выгорания проводки или пожара. Поэтому, если у вас нет соответствующих навыков, то вам лучше обратиться к электрику имеющему соответствующую группу допуска. Все действия, которые вы собираетесь делать, вы делаете на свой страх и риск. Помните об этом. На этом все, пишите вопросы в комментариях.

Поделись статьей!

znayteplo.ru

Подключение ТЭНов электрокотла

В предыдущей статье, я рассказал о подключении блока управления электрокотла ZOTA – 12 к электросети дома, теперь, для завершения монтажа, осталось правильно подсоединить провода к ТЭН (трубчатым электронагревателям) котла, которые у этой модели расположены отдельно, в блоке нагревательных элементов - теплообменнике.

Как мы уже выяснили ранее, трубчатые электронагреватели здесь рассчитаны на напряжение 220 В, значит подключение к трехфазной сети выполняем по схеме «звезда». Другие возможные варианты подключения Тэн электрокотлов, а также информация о том, как определить какая схема подходит вам, представлены ЗДЕСЬ.

Так как мощность ТЭН достаточно высокая, очень важно, чтобы соединение питающих проводов с ними было максимально надежным. Поэтому советую строго придерживаться следующей схемы крепления проводов к выводам ТЭН, представленной в инструкции:

При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4.

Нулевой провод, затягивается болтом м8, в располагающемся в перемычке между контактами ТЭН отверстии, как показано на изображении ниже:

Теперь, когда к ТЭН электрокотла подключены фазные провода и ноль, осталось заземлить корпус подключённые провода к ТЭНам теплообменника. Для этих целей у котла ZOTA слева у блока нагревателей приварен болт, к которому и подключается заземляющий проводник.

Кстати, обязательно читайте нашу статью, где показано строение ТЭНов, их основные типы и области применения.

Защитное заземление можно взять с заземляющей клеммы блока управления, либо можно использовать отдельный проводник дополнительной системы уравнивания потенциалов (ДСУП).

На этом подключение ТЭН электрокотла завершено, осталось лишь установить защитный кожух на блок теплообменника.

Еще несколько слов стоит сказать о датчиках температуры воды и воздуха, их назначении и расположении.

На лицевой панели блока управления электрокотла, есть два регулятора с маркировкой– «воздух» и «вода».

Каждый из них имеет свою градуировку, цифры, обозначенные на ней это температура в градусах Цельсия.

Таким образом, вы можете выставлять требуемую температуру теплоносителя – регулятор «ВОДА» или температуру воздуха в помещении «ВОЗДУХ».

Принцип работы здесь следующий, как только будет достигнут хоть один из установленных этими регуляторами показателей, электрокотел отключится и включится вновь, когда показатели упадут.

Так автоматизируется работа котла, вам достаточно выставить нужные величины и включить его, дальше котел будет работать автономно, поддерживая тепло в доме не требуя при этом вашего участия.

Вот теперь я думаю понятно для чего необходимы датчики температуры. Так, например, датчик температуры воды, устанавливается непосредственно в теплообменник, в котором для такого случая предусмотрено посадочное место.

Либо, как вариант, можно просто прикрепить к трубе отопления:

Теперь температура теплоносителя контролируется с помощью датчика и котел будет работать, пока она не достигнет установленного уровня.

Аналогично работает и датчик температуры воздуха, он устанавливается в помещении и замеряет общую температуру в нем. Электрокотел, будет выполнять нагрев теплоносителя до тех пор, пока температура в помещении, где стоит датчик, не достигнет нужного уровня.

Электрокотлы различных типов, моделей и производителей зачастую отличаются по внутренней компоновке, наличию тех или иных элементов, систем автоматизации и т.д., но при этом общий принцип прокладки электропроводки, выбор типа и сечения кабеля, защитной автоматики, а также подключения остается неизменным.

Надеюсь, эта инструкция по подключению электрокотла к электросети, будет полезна не только при монтаже котлов ZOTA серии «econom», но и любых других.

Обязательно пишите свои вопросы, дополнения и замечания к статье, даже если вы столкнулись с проблемой при подключении к сети электрокотла другой фирмы. Нередко именно ваши комментарии позволяют дополнить статьи, исправить неточности, сделать их полезнее.
