Отопление коттеджа своими руками | Строительный портал

Бессмысленно доказывать, что для комфортного круглогодичного проживания в коттедже в нем необходимо обустроить отопление. Это и так все понимают. Многих интересуют конкретные прикладные вопросы, какую систему отопления выбрать, каковы особенности ее обустройства и монтажа и по силам ли все сделать самому. Все это и правда может поставить в тупик, не столько из-за сложности, сколько из-за разнообразия. Старое доброе печное отопление кануло в лету, сегодня рынок может предложить массу инновационных и экономичных, комфортных в эксплуатации и обслуживании решений. Поэтому в рамках данной статьи поговорим о том, как можно обустроить отопление коттеджа, какие схемы разводки отопления существуют, как подобрать котел радиаторы и трубы для отопления. Также затронем прикладные вопросы: как сделать проект отопления и все рассчитать, как выполнить монтаж системы своими руками и какие есть нюансы.

1. Системы отопления коттеджей – какую выбрать
2. Схема системы отопления коттеджа
3. Какие радиаторы для отопления выбрать
4. Как подобрать котел отопления
5. Какие трубы для отопления выбрать
6. Отопление коттеджа своими руками

Системы отопления коттеджей – какую выбрать

Существует несколько градаций, по которым различаются системы отопления. Начнем с основной – тип теплоносителя, который отдавая тепло, обогревает помещение.

Теплоноситель в системах отопления

По типу теплоносителя системы отопления коттеджей делятся на водяные, электрические, воздушные и открытого огня. Последние представляют собой печь, грубу или камин, они успешно могут обогреть небольшой одноэтажный дом, но при этом тепло будет распространяться неравномерно: непосредственно возле камина будет жарко, а на удалении – холодно, пол тоже будет холодным.

Водяная система самая распространенная, более 90% случаев отопления реализовано именно с помощью нее. Она представляет собой замкнутый контур, в котором есть котел, нагревающий воду, трубы и радиаторы, по которым движется нагретая в котле вода, циркуляционный насос, расширительный бак или другие сопутствующие элементы. Горячая вода движется от котла по трубам и радиаторам, а затем, остывая в них, снова возвращается в котел, где нагревается, и цикл повторяется снова и снова.

Водяное отопление может быть реализовано с помощью различных нагревающих приборов. Это может быть газовый, электрический, твердотопливный котел, дизельный, а также альтернативные источники энергии (ветряки и т.д.). А вместо воды в системе может быть антифриз. Монтаж подобной системы отопления со всем оборудованием и проектными работами обойдется примерно в 9000 – 10000 у.е.

Электрическая система может быть представлена электроконвекторами, инфракрасными длинноволновыми обогревателями (потолочными) и системой «теплый пол». Ее монтаж очень простой, необходимо только купить обогреватели и установить их в нужные места. Благодаря этому на обустройство электрического отопления коттеджа цена самая низкая, на коттедж 100 м2 придется потратить примерно 1200 – 1500 у.е. на приобретение и установку оборудования. Но при этом ежемесячные счета за электроэнергию будут астрономическими. Другими словами, экономным такое отопление назвать сложно.

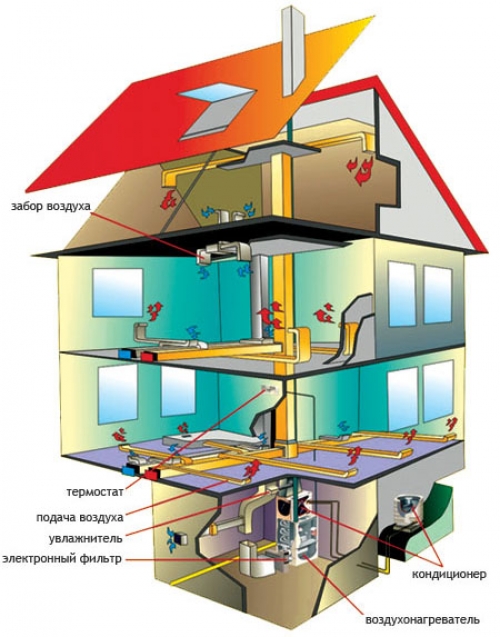

Воздушная система отопления коттеджа основана на циркуляции горячего воздуха. В системе есть теплогенератор, который нагревает воздух, воздуховоды, по которым движется нагретый воздух и возвращается к теплогенератору холодный. Нагретый воздух по воздуховодам поднимается в отапливаемое помещение и выходит под потолком в таком месте, чтобы вытеснить холодный воздух, который скопился рядом с дверью или окном. Холодный воздух вытесняется в другие воздуховоды, ведущие обратно к теплогенератору. Циркуляция воздуха может быть реализована двумя способами: гравитационной циркуляцией за счет разницы температур и принудительной вентиляцией с помощью специального вентилятора. Первый способ имеет один существенный недостаток: если двери или окна открыты, циркуляция нарушается.

Теплогенератор для воздушной системы отопления может сжигать природный газ, дизель или керосин, продукты горения уходят в дымоход. Обустроить такую систему отопления коттеджа можно только на этапе его строительства, так как в самом проекте должны быть заложены конструктивные элементы и увеличена высота помещения для удобства расположения воздуховодов. Обойдется это примерно в 11000 у.е.

Вывод! Самой основательной, экономически выгодной, привычной и удобной является водяная система отопления. Ее и выбирают практически все. Электрические отопительные приборы могут рассматриваться только как дополнительные элементы системы отопления коттеджа, так сказать запасной вариант. Воздушное отопление пока не набрало массовости, хотя если закладывать его в проекте, то может получиться намного лучше водяного.

Энергоноситель/топливо для котла отопления

Вторая градация, которая важна при выборе отопительной системы, это тип сгораемого (или расходуемого) топлива/энергоносителя. Стоимость отопления коттеджа в месяц будет напрямую зависеть именно от выбранного энергоносителя.

Существуют котлы на природном газу, электричестве, твердом топливе и дизеле. Последний вариант используется крайне редко. Отопление с помощью электрического котла используют в качестве дополнения и резервного варианта к газовому или твердотопливному котлу, особенно в регионах, где ночью электричество дешевле. Твердотопливные котлы используют в местности, где нет магистрального природного газа. Помимо котлов, в которых загружается уголь или дрова, существуют современные твердотопливные котлы, такие как Ferolli, работающие на паллетах.

Важно! Самым экономичным и удобным является газовое отопление (пока газ не подорожал) и его комбинации: газовое+электрическое или газовое+твердотопливное. В местности, где полностью отсутствует газовая магистраль, целесообразнее ставить комбинированную систему твердотопливный котел + электрический.

Способ реализации системы отопления с жидкостным теплоносителем

Так как самой распространенной и общедоступной является водяная система отопления, то рассмотрим, как сделать отопление в коттедже на ее примере.

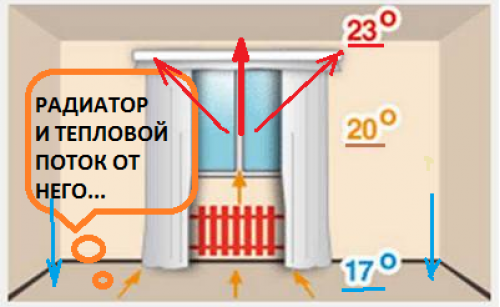

Радиаторы под окнами – привычный всем способ обустройства отопления. Обладает хорошей теплоотдачей, но сами радиаторы чувствительны к теплоносителю. Хотя для коттеджа с автономным отоплением это несущественно. В радиаторной системе тепло поднимается от радиатора вверх к потолку, уменьшая проникновение в помещение холодного воздуха через окна, затем проходит под потолком и опускается по стенам к полу, постепенно охлаждаясь. По полу воздух возвращается к стене с радиатором, где снова нагревается.

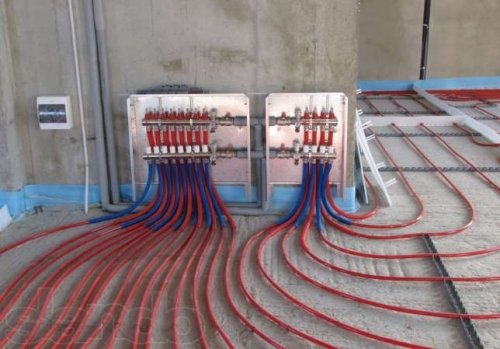

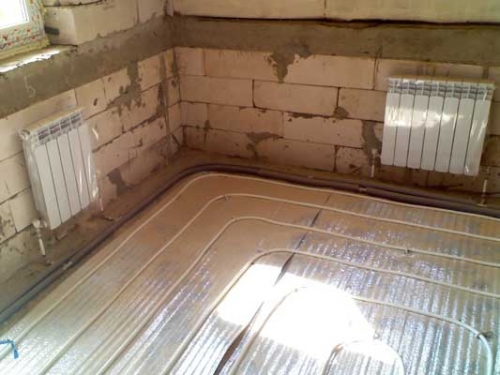

Водяной теплый пол – система, которая позволяет сделать максимально комфортную температуру возле пола. Особенно актуальна для семей, в которых маленькие дети. Трубы водяного пола раскладываются по всей площади комнаты и вмуровываются в стяжку или в фальшпол. Вода, циркулирующая по трубам, нагревает стяжку пола, возле нее воздух самый теплый, далее он поднимается вверх. Теплый пол нельзя использовать в качестве единственной системы отопления в коттедже с круглогодичным проживанием, так как наши зимы не позволяют такой роскоши. Ее можно монтировать только в дополнение к радиаторной.

Плинтусная система отопления вобрала в себя самое лучшее от радиаторной и системы теплого пола. Трубы располагаются вдоль всех стен по всему периметру помещения – внизу, там, где плинтус. Тепло распространяется равномерно: и на пол, и на стены. Помещение прогревается во всех точках примерно одинаково. Плюсом такой системы является еще и то, что место не занимается радиаторами и можно более органично расставить мебель.

Как итог следует отметить, что радиаторное и плинтусное отопление можно обустроить как в новом коттедже, так и в уже построенном. А вот систему «теплый пол» монтируют только на этапе строительства, иначе придется полностью переделывать пол.

Схема системы отопления коттеджа

После выбора типа системы отопления необходимо определиться с ее схемой. Мы выбрали водяную систему отопления, реализованную с помощью радиаторов под окнами, – самый распространенный случай.

Существует 3 различные схемы, по которым может производиться разводка труб системы отопления: однотрубная, двухтрубная и коллекторная.

Однотрубная схема отопления представляет собой замкнутый контур, в котором вода проходит по трубам и радиаторам один за другим как по цепочке и только, выйдя из последнего в системе радиатора, возвращается обратно к котлу. Получается в самом удаленном от котла радиаторе температура самая низкая. Как итог – неравномерное прогревание коттеджа. Такая система монтируется только в небольших домах и коттеджах, где вода в системе отопления не успевает сильно остыть.

Двухтрубная схема отопления коттеджа – более усовершенствованный вариант. Все радиаторы подключены к трубопроводу с горячей водой параллельно. К каждому радиатору подходит две трубы: через одну в него поступает горячая вода от котла, через вторую – уходит охлажденная. В подобной системе есть потери, но не такие большие как в однотрубной. Последний радиатор в системе будет холоднее, но не намного.

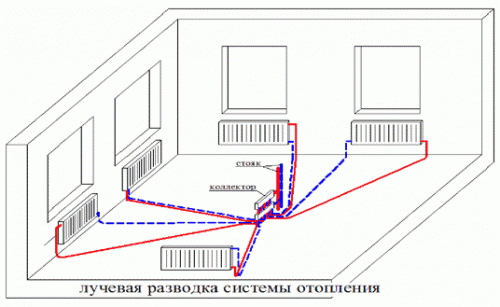

Коллекторная система – идеальный вариант для больших коттеджей и домов. В ней горячая вода из котла сначала поступает в коллектор, который затем распределяет ее к каждому радиатору отдельно. Точно также от каждого радиатора отходит по одной трубе с обраткой. Коллекторная схема отопления позволяет регулировать температуру в каждом отдельном помещении и даже на каждом отдельном радиаторе. Нагрев происходит равномерно. Единственный недостаток – большое количество труб, которые каким-то образом необходимо развести по дому. Чаще всего коллекторную систему выполняют в строящихся домах: трубы удобно прятать в стяжку пола.

Какие радиаторы для отопления выбрать

Правильный выбор радиаторов отопления не менее важен, чем выбор котла. Тем более что материал изготовления радиатора будет влиять на его характеристики, долговечность и может налагать определенные ограничения на состав воды в системе и материал труб. Также немаловажны размеры и форма, но это скорее вопрос удобства и эстетики, так как основные параметры: материал, размер, мощность.

Радиаторы отопления из различных материалов

Чугунные радиаторы – самый старый вид приборов отопления. Они не боятся коррозии, большого давления (выдерживают 9 – 15 атмосфер), повышенной кислотности воды. Помещение прогревают равномерно. Но при этом имеют большой вес и некоторые сложности монтажа трубопровода. После нескольких лет забытья и полного непринятия чугунные радиаторы снова набирают популярности. Это связано с тем, что современные радиаторы намного меньше по размеру и красиво оформлены так, что не нарушают общий дизайн интерьера.

Алюминиевые радиаторы на данный момент покупают чаще всего. Они имеют маленький вес, низкую цену, красивый дизайн и высокую теплоотдачу, выдерживают высокое давление 10 – 16 атмосфер. Но при этом алюминий очень чувствителен к составу и кислотно-щелочному балансу воды, она должна иметь не менее 7 – 8 рН. Также в алюминиевых радиаторах необходимо удалять воздух из верхнего коллектора, их самое слабое место – резьбовые соединения. Тем не менее, они считаются достаточно надежными.

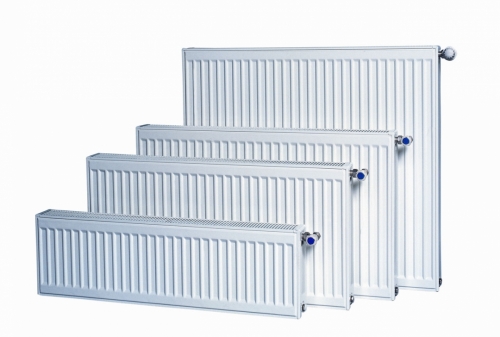

Стальные радиаторы очень быстро нагреваются и отдают тепло, т.е. обладают высокой теплоотдачей. Помещение обогревается комфортно с максимальным КПД. Цена каждого кВт выработанного тепла имеет самую низкую цену по сравнению с другими видами радиаторов. Например, на Западе стальные радиаторы – это массовое решение.

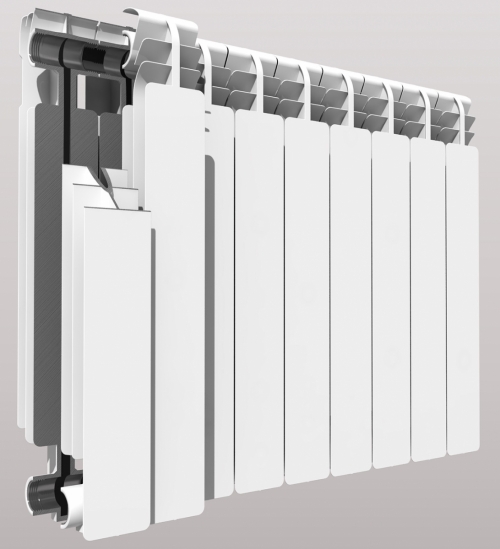

Биметаллические радиаторы сочетают в себе преимущества алюминиевых и стальных радиаторов, так как представляют собой алюминиевый радиатор, в котором смонтирована система стальных труб, по которым циркулирует вода. В итоге радиаторы получились прочные, долговечные, выдерживают очень высокое давление 20 – 40 атмосфер, не боятся агрессивных жидкостей. Но в отопительной системе коттеджа применять их нецелесообразно.

Выбор радиаторов отопления зависит от личных предпочтений хозяев, главное, обратить внимание на их мощность.

Мощность радиаторов отопления

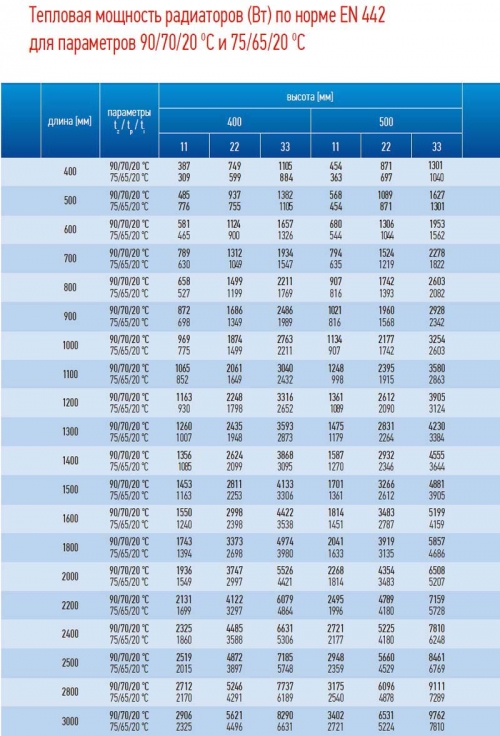

Важный параметр для выбора радиатора отопления – мощность, ее указывают на самом изделии и в паспорте. Маркируется она примерно так: 1700 Вт DN 70/50. Расшифруем. Это означает, что если вода в радиатор заходит с температурой 70 °С, то проходя по радиатору и остывая до 50 °С, выделяется 1,7 кВт энергии.

Но чаще производители указывают мощность для другого диапазона температур 90/70, которые используются крайне редко. Поэтому необходимо указанную мощность уменьшать на 30%. Тогда получится примерная отдача при температурах теплоносителя 70/50. Лучше выбирать радиатор большей мощности – с запасом, чем меньшей.

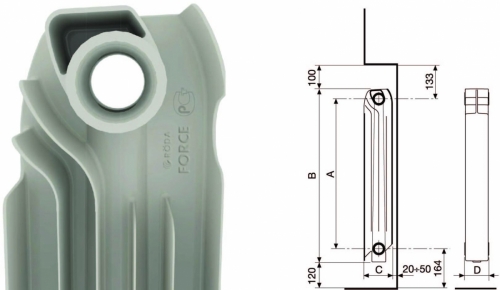

При покупке радиаторов имеет значение их размер, так как устанавливаются они под подоконником из расчета, что над ним (до подоконника) должно остаться не менее 10 см свободными и от пола – 15 см. В противном случае не будет осуществляться нормальная циркуляция воздуха. Размер указывается обычно так: 500х1500. Это означает, что изделие 1,5 м в длину и 50 см в высоту.

Места для подключения в радиаторах также могут располагаться либо внизу, либо вверху. Какой необходим в том или ином случае, зависит от проекта и схемы разводки труб.

При выборе радиатора необходимо также учитывать специфику помещения, толщину  и месторасположение стен, количество окон и дверей. От этих показателей напрямую зависит мощность и размер радиатора, которые рассчитываются в проекте отопления.

Как подобрать котел отопления

Различают газовые, электрические, твердотопливные и дизельные котлы. Выбирать необходимо тот, энергоноситель к которому самый доступный в Вашем регионе и наиболее дешевый.

К тому же, следует учитывать, что для проживающих удобнее котлы на газовом, дизельном топливе и электричестве, работающие в автоматическом режиме, т.е. они не требуют постоянного вмешательства извне. Сервисное обслуживание таких котлов производится раз в год, после окончания отопительного сезона. А в твердотопливный котел необходимо постоянно загружать топливо (паллеты). Несмотря на то, что существуют комбинированные котлы на двух видах топлива, лучше выбирать тот тип котла, который работает только на одном теплоносителе, он более надежен.

Котлы отопления бывают одноконтурными и двухконтурными. Одноконтурные обеспечивают только отопление или только нагрев горячей воды для бытовых нужд. Двухконтурные могут выполнять обе функции одновременно. В коттеджах чаще всего устанавливают либо двухконтурный котел, либо два одноконтурных.

Мощность котла выбирается исходя из расчетов, которые проводятся при проектировании. По сути, мощность котла это суммарный показатель мощностей всех установленных радиаторов, плюс 20-30 % запаса.

Какие трубы для отопления выбрать

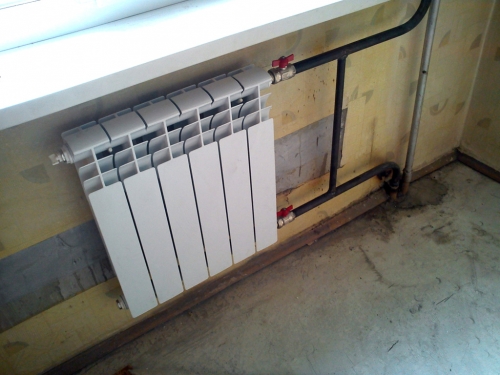

Самый распространенный и зарекомендовавший себя годами эксплуатации вариант труб отопления – это стальные трубы из легированной стали. Они прочные, долговечные, не боятся гидроударов и высокого давления, больших температур, да и по стоимости они вполне доступны. Но при этом со временем ржавеют, а внутри оседают взвеси и нарастают отложения, еще стальные трубы проводят блуждающие токи, что приводит к их быстрому разрушению. Самый большой недостаток – сложность и трудоемкость монтажа (нарезка резьбы и сварка).

Медные трубы – самый дорогой и самый идеальный вариант труб для отопления. Они не боятся ржавчины, не реагируют на состав воды, гибкие, выдерживают высокое давление и температуру. Но существуют некоторые ограничения на их применение: нельзя их стыковать с изделиями из нелегированной стали, а также при монтаже в штукатурку необходимо оборачивать полиэтиленовым покрытием, чтобы защитить от температурной деформации.

Гофрированные нержавеющие трубы пока не пользуются повсеместной популярностью, а зря – ведь они идеально подходят для отопления. Помимо того, что они не ржавеют, не боятся высокого давления и температур, грибка и плесени, они настолько гибки, что их можно монтировать с минимальным количеством стыков, обладают высокой теплоотдачей, так что можно обойтись вообще без радиаторов, прокладывая только трубы.

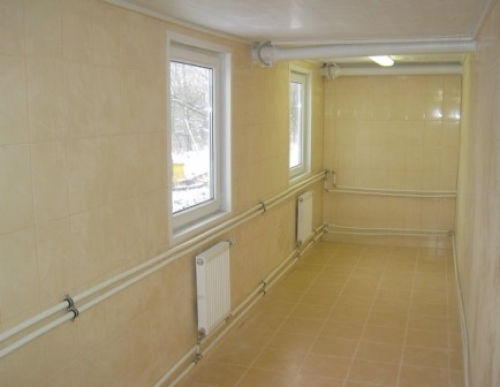

Металлопластиковые трубы не подвержены коррозии, не накапливают отложений внутри, долговечны, гибки, поэтому их удобно использовать в помещениях со сложной геометрией. Но при этом такие трубы боятся ультрафиолетового излучения, механического воздействия и открытого огня (горят). Разъемные соединения металлопластиковых труб не очень надежны.

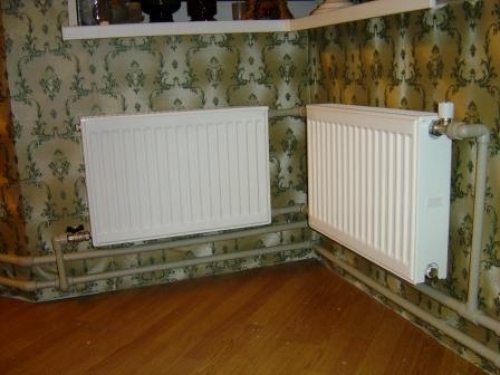

Полипропиленовые трубы – самый популярный выбор на сегодняшний день. Они обладают массой достоинств: не ржавеют, не боятся химических веществ, не шумят, долговечные, прочные, относительно дешевые (экономически выгодные), соединяются монолитно и надежно. Монтируются с помощью специального сварочного аппарата.

Основной недостаток пластиковых труб – очень опасный – они горят. Если вдруг будет серьезный пожар, все полипропиленовые трубы сгорят. К чему это приведет, можете догадаться сами. Поэтому при выборе обратите на это внимание и хорошенько подумайте.

Отопление коттеджа своими руками

Обустройство отопления в коттедже – задача крайне ответственная. Поэтому если у Вас есть хоть малейшие сомнения в том, что справитесь с проектированием и монтажом самостоятельно, лучше обратитесь к профессионалам. Или хотя бы закажите проект отопления в проектном бюро, а затем приобретите все необходимые материалы и выполните монтаж, изучив правила и инструкции. Так Вы хоть будете уверены, что делаете правильную систему.

Проектирование отопления коттеджа

Отопление начинается с проекта. Не стоит полагаться на авось и на среднюю температуру по палате. Начать проектные расчета можно с листка бумаги. На нем необходимо изобразить поэтажно коттедж со всеми помещениями и их размерами, также следует указать места расположения окон и дверных проемов с размерами. Затем указывается материал и толщина стен, пола и потолка, крыши. Это необходимо для того, чтобы просчитать теплопотери коттеджа.

Теплопотери можно рассчитать, используя программу Valtec или любую другую. Именно для того, чтобы внести параметры коттеджа в расчетный калькулятор, понадобится чертеж на бумаге с размерами и материалами. Помимо этого необходимо указать климатическую зону. Полученное значение теплопотерь коттеджа необходимо для того, что рассчитать мощность котла.

Если, например, теплопотери равны 8 кВт, то котел необходимо брать на 20 – 25 % мощнее, т.е. 10 – 12 кВт.

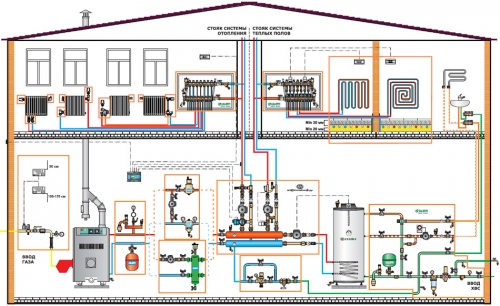

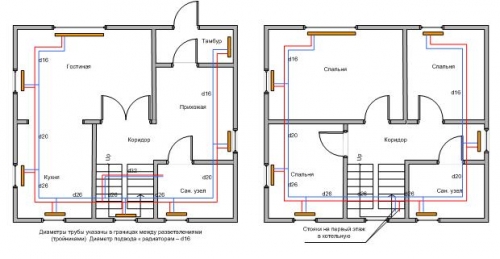

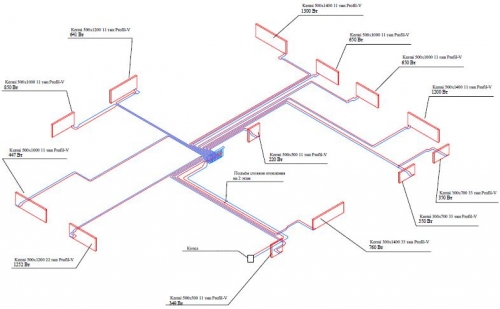

Проект отопления коттеджа должен в себя включать: расположение котла и дымохода, расположение радиаторов в каждом помещении, их размер и мощность, диаметр и материал труб, схему разводки труб отопления и гидравлический расчет системы. Здесь же должна быть указана мощность каждого радиатора, она также рассчитывается в теплопотерях и зависит от размера помещения и количества окон, внешних стен и дверных проемов.

После того как проект будет готов, можно приобретать котел, радиаторы, трубы и сопутствующие материалы и приступать к монтажу.

Обустройство котельной и установка котла отопления

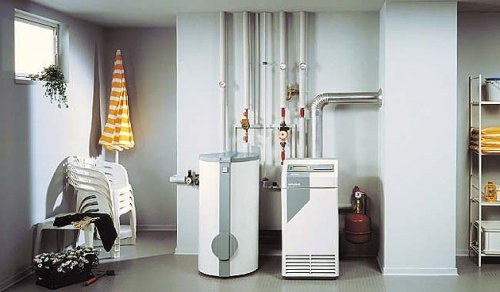

Монтаж отопления коттеджа начинается с установки котла, для которого необходимо выделить специальное помещение, которое в проекте так и будет называться «котельная».

Котельная может располагаться как внутри коттеджа, так и за его пределами, но в любом случае к ней предъявляются особые  требования:

• Высота потолков не менее 2,5 м;
• Объем не менее 15 м3;
• Огнестойкие стены и пол из негорючего материала;
• Оконный проем не менее 0,03 м2 на 1 м3 помещения;
• Приточно-вытяжная вентиляция с дымоходом диаметром не менее 130 мм, обеспечивающая обмен воздуха в помещении в трехкратном размере. Т.е. для 15 м3 необходимо обеспечить в 1 час 45 м3 воздуха;
• Дверь должна открываться наружу;
• Котел необходимо заземлить;
• Свободная площадка перед котлом не менее 1 м2;
• Технологичные приточные отверстия размером не менее 0,01 м2 на каждые 10 кВт котла. Их можно выполнять в двери котельной;
• Диаметр дымоходной трубы должен быть не менее диаметра трубы котла.

Кстати, котлы отопления бывают напольными и настенными. Их монтаж отличается, да  и к настенным меньше требований. Дымоходы тоже могут быть реализованы различными способами: прямо вверх труба, дымоход в примыкающей стене и дымоход, горизонтально выходящий на улицу. Соединять настенный котел с дымоходом допускается гофрированной трубой, так как температура выходящих газов не слишком велика, а вот напольные котлы допускается соединять с дымоходом исключительно листовым железом.

Важно! Перед установкой котла обязательно ознакомьтесь с инструкцией. Там будет указана последовательность выполнения работ и необходимые требования.

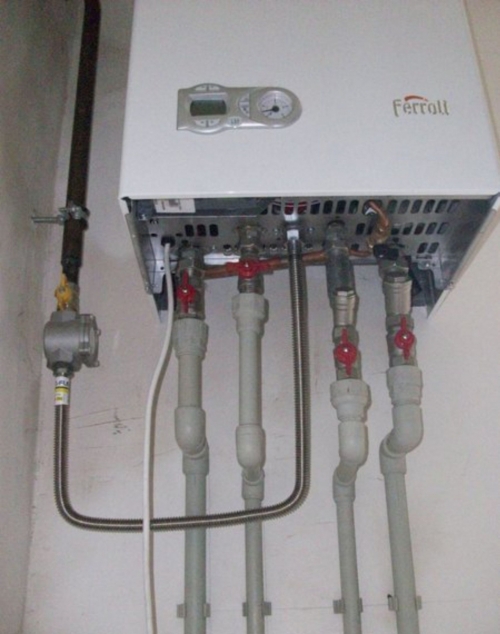

Для установки настенного котла необходимо выбрать место, затем наметить места для крепления. В комплекте с котлом идет крепежная планка или кронштейн. Засверливаем отверстия в стене, закрепляем планку и навешиваем котел, соединяем с дымоходом. Снизу газового котла есть выходы для труб. У одноконтурного котла 3 трубы: горячая вода, обратка и газ. У двухконтурного – 5 труб. Подсоединяем к котлу трубу газопровода.

Установка радиаторов отопления

В комплекте с радиаторами должны еще идти кронштейны и дюбеля, заглушка, 4 пробки и кран Маевского. Дополнительно необходимо приобрести радиаторные краны, трубы: если труба основного трубопровода 25 мм, то подводящая к радиатору и отводящая трубы должны быть 20 мм, а если основная 32 мм, то подводящая и отводящая – 25 мм, тройники соответствующих диаметров по 2 на каждый радиатор.

Сначала намечаем места для установки радиаторов. Засверливаем отверстия под кронштейны, закрепляем их.

Важно! Кронштейны необходимо закрепить так, чтобы они находились между секциями радиатора. Выставляем их по уровню – строго горизонтально. Чтобы не ошибиться с размерами (над радиатором должно остаться 10 см, под ним – 15 см), прикладываем радиатор к стене и делаем пометки.

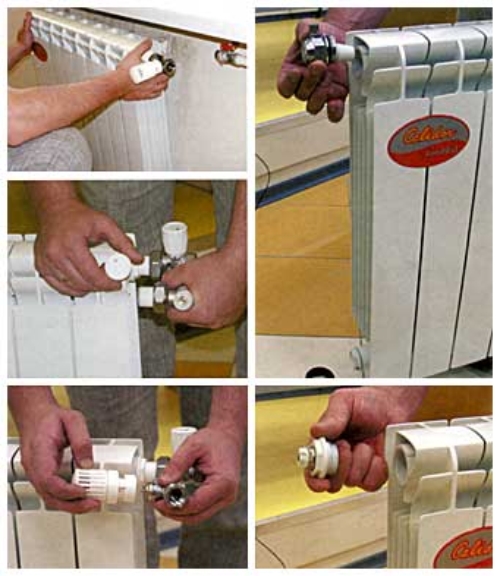

Собираем радиатор: от крана радиаторного откручиваем деталь с резьбой, наматываем на резьбу паклю или лен, смазываем сантехнической пастой, рассчитанной на высокие температуры, надеваем накидную гайку от крана и далее вкручиваем в пробку радиатора. По этой же схеме вкручиваем в остальные пробки кран Маевского и заглушку.

Далее пробки вкручиваем в радиатор. Для этого можно использовать стандартные прокладки, а можно также воспользоваться льном или паклей. Теперь прикручиваем радиаторные краны.

На данном этапе необходимо смонтировать отрезки подводящей и отводящей труб, а также трубу обводного участка, если она запроектирована. Отрезая трубы для этих участков, следует учитывать, что труба должна уйти внутрь соединяемой детали.

Важно! Следим, чтобы направление тройника совпадало с направлением радиаторного крана.

Закрепляем радиатор на кронштейны. Повторяем процедуру для всех радиаторов в коттедже.

Монтаж трубопровода системы отопления

Теперь необходимо соединить трубопроводом котел и все радиаторы отопления. Для этого используются различные материалы, но мы рассмотрим только трубы из нержавеющей стали, так как они одни из самых лучших. А инструкцию по монтажу полипропиленовых труб Вы и так найдете. Но помните, они горят.

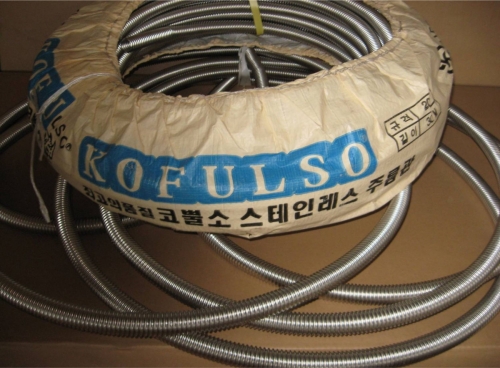

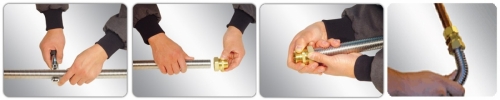

Гофрированные трубы из нержавеющей стали продаются в бухтах. Их гибкость очень облегчает монтаж. Можно прокладывать трассу, практически без соединений. Для удобства после котла желательно установить гидронасос, чтобы вода в системе циркулировала принудительно, тогда не придется обеспечивать обязательный уклон трубопровода.

Разматываем трубу, отмеряем необходимый отрезок от котла до радиатора. Отрезаем с запасом. Соединяем с фитингом, немного отжимая гайку, заводим трубу в фитинг, затем обжимаем и все готово.

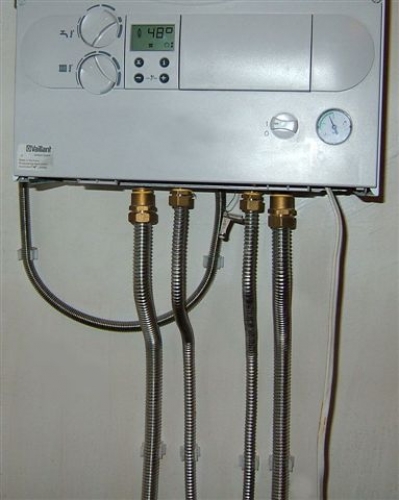

Затем подсоединяем к котлу в то отверстие, из которого должна идти горячая вода. Протягиваем трубу к радиатору. Это можно сделать как открытым способом вдоль стены, через стену, так и внутри стены в штукатурке, а сложные участки и дверные проемы можно пройти в полу. Присоединяем трубу к радиатору, точнее к радиаторному крану. Затем закрепляем ее к стене с помощью крепежных клипс.

Монтируем все остальные участки трубопровода, как идущие от котла, так и возвращающиеся к нему.

Запуск системы отопления

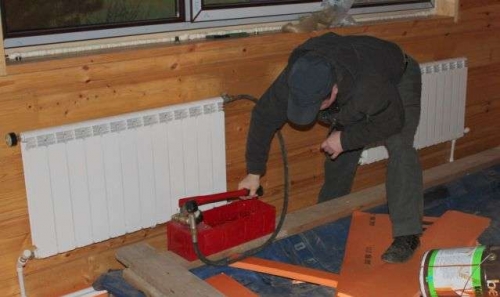

Перед тем как включить котел отопления, необходимо проверить прочность всех соединений, которые мы сделали. Для этого систему следует опрессовать. Это можно сделать и воздухом, и водой. В любом случае необходимо будет использовать компрессор и манометр. Подключиться можно в любом месте трубопровода, просто выкрутив кран Маевского.

Подаем давление в 2 – 3 раза больше рабочего. Например, если в системах автономного отопления обычно 1,5 – 2 атмосферы, то проверяем на 5 атмосферах. Оставляем систему опрессованной не менее чем на сутки. Затем еще раз проверяем, может где-то пропускает.

Важно! Если опрессовывали просто воздухом, то протечки можно увидеть, намазав соединение мыльным раствором.

Если результаты проверки хорошие, то запускаем котел и ставим его на 40 °С. Проверяем, заполнились ли все радиаторы, равномерно ли нагрелись, вся ли обратка вернулась в котел. Здесь же спускаем воздух из системы, используя кран Маевского. После удовлетворительных результатов проверки запускаем котел на 60 – 80 °С. Тоже проверяем равномерность нагрева и температуру обратки.

Теперь системой отопления можно пользоваться. Как видите, сам монтаж отопления коттеджа – хоть и сложный, но вполне посильный для человека с интеллектом и прямыми руками. А вот делать ли проектирование самостоятельно, стоит лишний раз подумать. Никому ведь не хочется мерзнуть зимой при максимальной загрузке котла.

strport.ru

Цены: Газовые котлы для коттеджа

Газовое отопление пригородного дома. Сметы готовых работ. Виды газового оборудования для дачи. Газовое оборудование коттеджа не представлено единичными моделями. Котлы бывают стальные и чугунные. По мощности они ничем не отличаются, но стальные в несколько раз легче, хотя срок службы чугунных солидно превышает срок службы стальных, поэтому при установке газовой системы, лучше выбирать чугунный котел.

Охото направить ваше внимание на то, что по методу удаления отходящих газов котлы делятся на модели с естественной и принудительной тягой. В котлах с принудительной тягой удаление отходящих газов происходит при помощи вентилятора, встроенного в котел. Такие модели идеальны для помещений без традиционного дымохода, так как продукты сгорания в этом случае выводятся через специальный коаксиальный дымоход, для которого достаточно сделать только отверстие в стене.

Если вам необходимо обеспечить газом качественные, надежные системы, то мы предлагаем обратиться к нашим специалистам, которые имеют большой опыт работы. Наша фирма производит технический расчет отопления жилого дома, подбирает оптимальную технику, производит монтаж газового отопления или газовых котлов. Мы предлагаем безопасное, экономичное решение для обогрева коттеджа по доступным ценам.

Посреди недочетов можно отметить. необходимость неотклонимого выполнения правил противопожарной безопасности при использовании газового оборудования, непременное наличие проектной документации, заверенной в соответственных инстанциях, до монтажа системы газового отопления, непременно наличие трубопровода для подачи горючего и дымопровода, необходимость повторяющегося профилактического обслуживания. Но, невзирая на обозначенные выше минусы, газовое отопление благодаря низкой стоимости на горючее продолжает оставаться самым нужным вариантом подогрева пригородных домов. Виды газового оборудования для дачи и коттеджа. Посреди преимуществ можно выделить. простоту эксплуатации, высочайший КПД газовых котлов, а означает высочайшая эффективность системы в целом, практически полная автоматизация, резвое прогревание помещений хоть какого метража, высочайшая экономичность, связанная с низкой ценой горючего и низкими эксплуатационными затратами. экологическая чистота и безопасность, так как процент содержания вредных веществ в выбросах очень мал. К газовому отоплению дома используются высочайшие требований к безопасности и надежности, так как подогрев осуществляется за счет использования легковоспламеняющихся горючих веществ с применением сложного оборудования. Потому во избежание злосчастных случаев все работы по проектированию, монтажу и наладке должны создавать высококвалифицированные спецы с опытом работы. Также во время эксплуатации газовой системы отопления нужно создавать повторяющийся контроль и профилактику газовых горелок, кранов и автоматики. Подобные работы во избежание аварийных ситуаций также нужно доверить спецам из сервисных центров.

Преимущество такого вида оборудования заключается в том, что ремонт вам может в дальнейшем не понадобиться.

Газовые котлы для коттеджа

Монтаж газового отопления. Газовые котлы принято подразделять на напольные и стенные. Котлы бывают железные и чугунные. По мощности они ничем не отличаются, но железные в пару раз легче, хотя срок службы металлических внушительно превосходит срок службы железных, потому при установке газовой системы, лучше выбирать металлический котел. Не наименьшее воздействие, чем материал теплообменника, на срок службы котла оказывает верный проект, установка и эксплуатация системы отопления. Стенные котлы можно именовать «котельной в миниатюре», ведь в маленьком корпусе находится не только лишь горелка, теплообменник и устройство управления, да и один либо два циркуляционных насоса, расширительный бак, манометр, указатель температуры, система, обеспечивающая неопасную работу котла и многие другие элементы, без которых не обходится работа обычной котельной.

etalongaz.ru

Отопление коттеджа своими руками: схемы, проекты

Содержание статьи:

Проектирование и установка отопительной системы самостоятельно является сложной задачей. Для ее решения необходимо предварительно решить ряд важных вопросов – выбрать оптимальный вариант энергоносителя, определиться со схемой расположения труб и радиаторов. Именно поэтому важна практическая реализация системы отопления коттеджа своими руками: схемы, проекты.

Схемы отопления коттеджа – разводка трубопровода

Схема отопления коттеджа с геотермальной системой

В этой статье будет рассмотрено только водяное отопление коттеджа своими руками, как одно из самых оптимальных и экономичных. Наряду с ним можно обустроить дополнительные системы теплоснабжения – геотермальное и ПЛЭН. Благодаря им будут снижены затраты на эксплуатацию и повысится уровень комфорта проживания в коттедже.

Любой проект отопления коттеджа начинается с выбора схемы расположения трубопроводов. От нее будет зависеть скорость нагрева радиаторов, ремонтопригодность системы и возможность расширения для теплоснабжения дополнительных помещений или бытовых построек.

Однотрубная система коттеджа

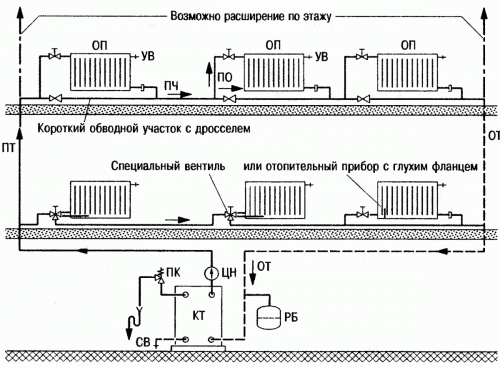

Однотрубная схема

Монтаж однотрубной схемы является одним из самых простых способов сделать отопление коттеджа под ключ. Ее принцип проектирования заключается в установке только одной магистрали, к которой последовательно подключаются радиаторы.

Для нее необходимы мощные газовые котлы для отопления коттеджа, так как по мере прохождения горячей воды через радиаторы будет наблюдаться существенное снижение ее температуры. Однотрубная схема отличается простотой монтажа и небольшими затратами на закупку материалов. Однако в настоящее время эта схема системы отопления коттеджа практически не применяется по следующим причинам:

• Проблемы при выполнении гидравлического и теплового расчетов. Сложно спрогнозировать возможное давление в системе отопления коттеджа, так как характеристики теплоносителя изменяются по мере его остывания;
• Сложность регулировки степени нагрева батарей. Ограничение притока теплоносителя в одну из них изменит тепловой режим работы всей системы;
• Ограниченное количество подключаемых батарей.

Именно поэтому данная схема отопления коттеджа применяется для зданий, чья площадь не превышает 50 м². Для возможности демонтажа или ремонта радиаторов на каждый из них необходимо установить байпас.

Двухтрубная схема отопления коттеджа

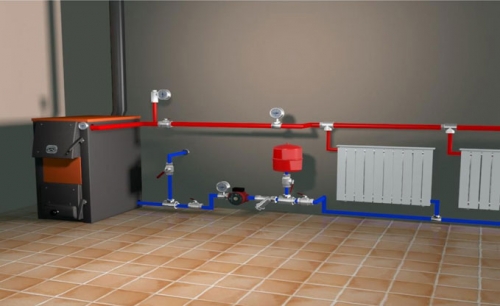

Двухтрубная система отопления

Для улучшения эксплуатационных параметров рекомендуется установка двухтрубной системы отопления коттеджа. Она отличается от вышерассмотренной наличием дополнительной магистрали – обратной трубы. При этом подключение радиаторов происходит параллельно.

Если планируется отопление коттеджа газом – необходимо позаботиться о снижении его расхода. Это можно осуществить несколькими способами. Но самым оптимальным является установка двухтрубной системы отопления коттеджа. Для самостоятельного проектирования и выбора материалов для монтажа по этой схеме необходимо учитывать такие моменты:

• Обязательный расчет диаметра труб для минимизации гидравлических потерь и недопущения снижения давления в системе отопления коттеджа;
• Расход материала по сравнению с однотрубной увеличится как минимум вдвое. Это повлияет на общий бюджет по созданию проекта отопления коттеджа;
• Обязательная установка терморегуляторов на радиаторы. С их помощью можно изменять нагрев приборов без влияния на общие параметры системы.

Для этой схемы системы отопления коттеджа свойственна конструкторская гибкость. В случае надобности можно установить дополнительные стояки (горизонтальные или вертикальные) для подключения новых радиаторов или проведения теплоснабжения в другое помещение или здание.

Для улучшения внешнего вида комнат можно выбрать схему отопления коттеджа со скрытым монтажом труб. Однако необходимо обеспечить доступ к ключевым узлам системы.

Коллекторное теплоснабжение коттеджа

Коллекторное отопление коттеджа

Как правильно сделать отопление в коттедже, если его площадь равна или превышает 200 м². Даже установка двухтрубной системы в этом случае будет нецелесообразна. Для решения этого вопроса лучше всего применить коллекторную разводку трубопроводов.

В настоящее время это один из самых сложных способов организации отопления коттеджа своими руками. Для равномерного распределения теплоносителя по большой площади здания применяется многолучевая схема разводки трубопроводов. Сразу после котла устанавливается основной и обратный коллекторы, к которым подключаются несколько независимых магистралей. В отличие от двухтрубной отопительной системы коттеджа, коллекторная предусматривает возможность регулирования работы теплоснабжения для каждого отдельного контура. Для этого устанавливаются приборы контроля — терморегуляторы и расходометры.

К особенностям коллекторного отопления коттеджа, сделанного своими руками, относят:

• Равномерное распределение тепла по всем контурам, независимо от их удаленности;
• Возможность использования труб небольшого диаметра – до 20 мм. Это связано с небольшой протяженностью каждого узла системы;
• Увеличенный расход труб. Для того чтобы правильно сделать коллекторное отопление в коттедже – необходимо заранее составить схему установки трубопроводов. Они могут монтироваться на стену или в пол;
• Обязательный монтаж насоса для каждого контура. Это связано с большим гидравлическим сопротивлением, возникающим в коллекторе. Оно может препятствовать циркуляции теплоносителя.

Во время выбора уже готового проекта теплоснабжения коттеджа или при его самостоятельном составлении нужно учитывать тепловые потери здания. От них будет зависеть расчетная мощность всей системы.

Для двух и трехэтажных коттеджей с большой площадью лучше всего подойдет схема системы теплоснабжения с несколькими распределительными коллекторами.

Газовое отопление коттеджа

Схема отопления с газгольдером

Одним и оптимальных вариантов для создания схемы поддержания комфортной температуры в загородном доме является отопление коттеджа газом. Для этого необходимо подключиться к центральной распределительной магистрали или обустроить место для хранения баллонов. Альтернативой такой организации является монтаж газгольдера – специального хранилища газа.

Но на первом этапе необходимо правильно подобрать котел для отопления коттеджа. Он должен обеспечить оптимальную мощность работы всей системы, быть надежным и функциональным.

Выбираем котел для комплектации системы отопления коттеджа

Основным параметром любого отопительного обозревания является его номинальная мощность. Это же относится и к котлам для отопления коттеджа. Для расчета этого параметра лучше всего воспользоваться специальными программными комплексами. Предварительно необходимо рассчитать тепловые потери здания.

После определения номинальной мощности котла – следует выбрать его модель. Основными параметрами являются его функциональные и эксплуатационные характеристики:

• Способ установки – напольный или настенный. Если выбрана схема отопления небольшого коттеджа – можно остановиться на настенных моделях. Для домов с большой площадью необходимо устанавливать мощные газовые котлы. Они в большинстве своем имеют напольную монтажную схему;
• Наличие второго контура нагрева воды для организации горячего водоснабжения;
• Приборы контроля и безопасности работы котла. Они позволят обеспечить оптимальное давление в отопительной системе коттеджа. Этот параметр для закрытой системы с принудительной циркуляцией варьируется от 3 до 6 атм.

тепловые потери в коттедже

Немаловажным моментом является предварительный расчет расхода газа на отопление коттеджа. Этот параметр указывается производителем в паспорте. Для приборов мощностью 24 кВт потребление в среднем равен 1,12 м³в час. Соответственно, чтобы получить предварительный расход газа на отопление коттеджа необходимо эту величину умножить сначала на 24, а затем на количество дней в отопительном сезоне.

Установку газовых котлов для отопления коттеджа должны осуществлять компании с лицензией на проведение этого типа работ. В противном случае представители управляющей компании будут вправе отключить дом от центральной магистрали.

Дополнительное оборудование теплоснабжения для коттеджа

Схема отопления и горячего водоснабжения коттеджа

Профессиональное планирование отопления в коттедже подразумевает выбор всех компонентов системы по заранее рассчитанным параметрам. В противном случае даже при установке современного и экономичного газового котла для теплоснабжения коттеджа КПД всей системы будет неудовлетворительным.

Нужно учитывать, что приобретая проект отопления коттеджа под ключ, будет проблематично изменить какие-либо характеристики компонентов системы. Поэтому нужно заранее ознакомиться с содержанием технической документации. Для этого нужно знать основные технические свойства элементов теплоснабжения коттеджа:

• Радиаторы. С их помощью происходит передача тепловой энергии от горячей воды в помещение. Важным параметром является удельная мощность – Вт. Эта суммарная величина установленных в комнате радиаторов должна соответствовать расчетной для помещения;
• Трубопроводы. На их диаметр и материал изготовления влияет тепловой режим работы отопления. Эффектное отопление коттеджа с помощью газового котла подразумевает низкотемпературный режим работы – 55/40 или 65/50. Это позволит уменьшить расход газа на теплоснабжение коттеджа. Для таких схем можно применять полимерные трубы;
• Группа безопасности. К ним относятся расширительный бак, воздухоотводчики и спускные клапана. В обязательном порядке предусматривается монтаж запорной арматуры на ответственных участках магистрали – разветвлениях, при подключении радиаторов.

На практике комплектация отопительной системы во многом зависит от характеристик здания – его площади, степени теплоизоляции, выбранной схемы отопления. Параметры каждого прибора должны быть заранее рассчитаны.

Для газового отопления коттеджа обязательно предусматривается монтаж надежной системы отвода угарных газов – дымохода. Для этого рекомендуется применять сэндвич-дымоходы.

Отопление коттеджа без газа – возможные варианты

Схема электрического отопления коттеджа

Но что делать, если нет возможности организации газового теплоснабжения коттеджа? Установка твердотопливных котлов не всегда целесообразна. Поэтому владельцы загородной недвижимости рассматривают альтернативные варианты отопления коттеджа без газа.

Самый простой способ поддержания комфортной температуры в комнатах коттеджа – установка электрического отопительного котла. Он может быть как основным источником тепловой энергии, так и вспомогательным. Однако для него будут характерны высокие затраты на потребление электроэнергии. Это существенно скажется на семейном бюджете проживающих в большом коттедже.

Поэтому предлагаем рассмотреть другие альтернативные способы отопления коттеджа без газа. Каждый из них имеет специфику обслуживания и комплектации и не всегда подойдет для организации теплоснабжения конкретного жилого здания.

Вместе с установкой электрического котла для отопления коттеджа рекомендуется монтаж теплового аккумулятора. С его помощью можно перейти на ночной режим работы оборудования – в это время действует льготный тариф оплаты отопления.

Печное теплоснабжение коттеджа

Печное отопление вместе с электрическим котлом

При первичном анализе можно сделать вывод, что печное отопление коттеджей является неэффективным. Однако нужно учитывая особенности эксплуатации и характеристики загородного дома — его общий объем, степень теплоизоляции и периодичность проживания.

Для небольших по площади зданий и при отсутствии газовой магистрали можно сделать комбинированное теплоснабжение. Учитывая, что во многих старых коттеджах установлено печное отопления – для улучшения его характеристик делают небольшую модернизацию:

• Монтаж электрического котла. В нем обязательно должен быть датчик температуры теплоносителя и функция отключения ТЭНа при достижении оптимального нагрева воды. В печь монтируют теплообменник и подключают его к общей системе водяного отопления. В результате происходит нагрев теплоносителя от нее, а электрический котел лишь поддерживает нужный уровень температуры;
• Воздушное отопление. Вокруг топки печи устанавливают стельной воздушный карман, который изолируется от камеры сгорания. К этой конструкции подключаются воздушные магистрали, которые доставляют горячий воздух в помещения коттеджа. Для увеличения скорости воздухообмена возможен монтаж вентиляторов.

Также можно остановиться на традиционном печном отоплении дома. Тогда следует сделать систему воздушных каналов–дымоходов. С их помощью будет нагреваться стена, рядом с которой установлена печь. Печное отопление подразумевает ежегодную прочистку дымоходов. Большое количество сажи внутри труб ухудшит показатели тяги.

Отопление коттеджа ПЛЭН

Схема пленочного отопления

Если же необходимо сделать отопление коттеджа без газового оборудования и при этом сохранить максимально полезный объем в помещения – лучше всего установить пленочные потолочные системы.

Основным нагревательным элементом в отоплении ПЛЭН является тонкая пленка, на поверхности которой нанесены карбоновые полосы. При прохождении по ним тока происходит повышение температуры и как следствие этого — генерирование ИК волн. Распространяясь, они нагревают не воздух, а предметы, попавшие в зону действия системы.

При выборе пленочного отопления коттеджа следует учитывать такие факторы:

• Обязательная хорошая теплоизоляция дома. Средняя мощность пленочного теплоснабжения составляет 180 Вт/м². При высоких тепловых потерях через наружные стены система попросту не сможет их компенсировать;
• Площадь покрытия ПЛЭН должна составлять не менее 75% всего потолка в комнате.

Также помимо нагревательных элементов необходимо установить системы контроля работы пленки. Для этого лучше всего использовать специальные терморегуляторы и программаторы, подключаемые к датчикам температуры.

Для надежности работы отопления коттеджа рекомендуется пробрести уже готовый проект или заказать его для конкретного здания. В последнем случае инженеры учтут все нюансы – характеристики дома, климат в регионе.

В качестве альтернативы модно рассмотреть пример организации отопления коттеджа с помощью системы водяных теплых полов:

strojdvor.ru

Современные котлы для бытовых отопительных систем

Нужно обязательно отметить, что для привычной нам с вами водяной системы, котел для отопления в коттедже является центральным и самым главным элементом. Основным передатчиком тепла в нем является вода, которая нагреваясь до определенной температуры, начинает двигаться по трубам. Важно еще то, что сам процесс циркуляции воды не осуществился бы без применения специально предназначенного для этого насоса. Данная система обогрева котеджа является полностью замкнутой. Вода, циркулируя по трубам, снова и снова возвращается в котел.

Какие модели сейчас используют?

Все современные котлы подразделяются на несколько типов: газовые, электрические, комбинированные, а также твердо — и жидкотопливные. Если говорить об отоплении частного коттеджа газовым котлом, то бесспорно на сегодняшний день он признан самым экономным теплоисточником.

Еще один его плюс — это наличие возможности с точностью определять температуру котла.

Отопительные системы на электричестве, в тоже время, очень компактны, безопасны в эксплуатации, легки в управлении, в них полностью отсутствует система дымоходов. Котлы такого типа разрешено применять в охраняемых государством природных зонах, в которых запрещено использование газа. Основной недостаток электрического отопления в доме, конечно же, очень высокая цена на электричество.

teplostroyka.ru

видео-инструкция по монтажу отопительной конструкции своими руками, фото и цена

Водяное отопление, по справедливому утверждению большинства специалистов, является наиболее эффективным и дешевым способом обогрева собственного коттеджа. Однако чтобы оно действительно было таковым, необходимо правильно подобрать отопительное оборудование. О том, какие бывают котлы для отопления загородного дома, а также на что нужно обращать внимание при покупке, читайте далее.

Котел – сердце отопительной системы, потому к его выбору следует подходить ответственно

Разновидности нагревателей

Выбирая отопительные котлы для загородного дома, прежде всего, следует обращать внимание на используемый им тип энергоносителя.

Важно учесть следующие нюансы:

1. Доступность необходимого вида топлива. Например, газовый котел требует подводки к участку магистрального газопровода. Какой бы низкой ни была цена на газ, вы не сможете установить такое оборудование у себя в случае отсутствия соответствующей трубы.
2. Стоимость топлива. Например, электрические котлы имеют отличный КПД, бесшумны и обладают множеством других преимуществ. Но счета на оплату этого вида энергии могут быть настолько высоки, что вам срочно придется искать альтернативные способы обогрева.

Чтобы вам было проще принять решение о приобретении той или иной модели, рассмотрим более подробно наиболее распространенные отопительные котлы для частного дома.

Вопрос экономии при выборе вида топлива для котла должен занимать далеко не последнее место

Газовые

Широкое распространение газовых котлов для оборудования систем водяного отопления обусловлено низкой стоимостью топлива для них. Если вы имеете возможность подключить к дому магистральный газопровод, можно не раздумывая устанавливать такой нагреватель. Вы будете приятно удивлены простотой и дешевизной его использования.

Специализированными магазинами, которые занимаются продажей климатической техники, предлагаются на выбор следующие модели котлов, использующих газ:

1. Атмосферные и оборудованные турбиной. Первая разновидность имеет открытую камеру сгорания. Недостаток подобной системы в том, что котел сжигает воздух в помещении, где он установлен, а также требует наличия вертикального дымохода, обеспечивающего естественную тягу.

Газовый котел с закрытой камерой сгорания (на фото) не требует оборудования дымохода для вывода продуктов сгорания

Котлы с турбиной сжигают газ в герметичной камере сгорания. Для их работы необходим коаксиальный двухкамерный канал, выходящий через стену на улицу. Он служит как для отвода продуктов горения, так и для забора воздуха. Воздушные массы нагнетаются внутрь с помощью специального вентилятора.

Котел с закрытой камерой сгорания лучше, но стоит дороже своего атмосферного собрата.

2. Напольные и настенные. Эти модели отличаются между собой только габаритами и способом монтажа. Естественно, напольные нагреватели имеют большую мощность, но для их установки чаще всего нужно оборудовать отдельное помещение – котельную.

Независимо от модели все нагреватели оборудуются дополнительными устройствами и деталями, без которых невозможно создать климатическую сеть: датчиками, насосом и так далее.

3. Одноконтурные и двухконтурные. Последние, помимо разогрева теплоносителя, поступающего в радиаторы отопления, нагревают горячую воду, которая используется для бытовых нужд.

Справедливости ради следует отметить, что и одноконтурный котел может быть приспособлен для подогрева воды. Но в этом случае необходимо приобрести дополнительное оборудование: бойлеры косвенного нагрева, накопительные емкости и так далее.

4. Со стальным и чугунным теплообменником. Здесь выбор зависит исключительно от личных предпочтений. Сталь более прочна и легка, но быстрее остывает. Чугун хрупок, но имеет большую инерционность и вес.

Газовый котел с чугунным теплообменником отличается большими размерами и мощностью

Стальные котлы чаще всего бывают настенными, а чугунные выпускаются только в напольном варианте.

Обратите внимание! Рассматриваемый котел, хоть и работает на газу, не может функционировать без электричества. Чтобы не остаться без отопления в случае обрыва электрической сети, что нередко бывает в сельской местности, рекомендуется подключить котел через специальный источник бесперебойного питания или купить дизельный генератор.

Следует отметить еще один нюанс. Инструкция по эксплуатации газового оборудования разрешает монтаж газовых котлов только сертифицированным специалистам после получения соответствующего разрешения. Поэтому полностью самостоятельно вы такое оборудование не установите.

Электрические

Котлы отопления для загородного дома, работающие на электричестве, еще более эффективны и просты в эксплуатации, однако имеют два недостатка, которые и ограничивают их широкое распространение:

1. Высокая стоимость электроэнергии. На получение одинакового количества тепловой энергии вы будете тратить значительно больше денежных средств.
2. Большая мощность оборудования. Не каждая линия электропередач, особенно в сельской местности, рассчитана на такой объем передачи электроэнергии. В некоторых случаях вы вообще не сможете использовать котел без подключения дома к трехфазной электрической сети.

Электрический котел отличается компактностью и производительностью, но не экономичностью

В остальном же преимущества электрических нагревателей неоспоримы:

• имеют очень компактные размеры;
• во время работы не издают шума;
• не требуют наличия дымохода для отвода продуктов сгорания;
• абсолютно экологичны.

Рассматриваемое оборудование чаще всего используют в качестве резервного или дополнительного контура. Например, воздух прогревается до нужной температуры с помощью твердотопливного нагревателя, а затем микроклимат в доме поддерживается электрическим котлом отопления, не требующим вмешательства человека во время эксплуатации.

Твердотопливные

Эти котлы известны специалистам по конструированию автономных климатических систем для частных домов уже много лет. Основное их преимущество – разнообразие используемого топлива и его доступность.

В твердотопливном котле можно сжигать и дрова, и уголь, и биотопливо

Для разогрева теплоносителя могут использоваться:

• дрова;
• бурый уголь;
• кокс;
• топливные брикеты;
• гранулы биотоплива и пр.

Минус подобной системы также очевиден. Они не могут работать продолжительное время без вмешательства человека, который должен постоянно добавлять топливо в камеру сгорания.

Однако сейчас найдено решение и этого вопроса. Разработаны и поступили в продажу пиролизные котлы.

Они имеют две камеры сгорания:

• в верхней из древесины под действием температуры и нагнетаемого воздуха выделяется так называемый пиролизный газ, который поступает вниз;
• в нижней этот газ сжигается, выделяя дополнительную тепловую энергию.

Это оборудование, хотя и стоит намного дороже, имеет очень высокий КПД и требует закладки топлива один раз в 8-10 часов.

Принцип действия пиролизного котла

Обратите внимание! Некоторые специалисты могут изготовить твердотопливный котел для отопления частного дома своими руками. Но такой агрегат будет иметь низкий КПД, и требовать частой загрузки топлива. Поэтому небольшая экономия, которой вы добьетесь, может вылиться в значительные затраты при покупке дров или угля.

Жидкотопливные

В этих котлах отопления сжигается дизельное топливо или отработанное машинное масло (в зависимости от типа установленной горелки). Стоимость подобного оборудования достаточно высока, как и цена используемого энергоносителя, поэтому такие системы мало распространены.

Проблема состоит еще и в том, что помимо нагревателя, вам нужно будет приобрести и установить емкость для хранения дизельного топлива, где должна соблюдаться плюсовая температура. Иначе солярка зимой загустеет и приведет в негодность насосное оборудование.

Но и таким котлам находится применение. Дело в том, что горелка описываемого нагревателя может быть переоборудована под использование газа.

Поэтому эти устройства монтируются в местности, где бывают перебои с подачей газа. В этом случае вы можете сменить тип топлива и избежать замерзания теплоносителя в трубах при каких-либо авариях.

Жидкотопливный котел может быть легко переоборудован под использование газа

Вывод

Выбор отопительного оборудования огромен. Помимо такого важного вопроса, как вид используемого топлива, нужно правильно рассчитать мощность агрегата, которая зависит от площади дома и объема теплопотерь.

Более подробно об этом вы можете узнать из видео, которое размещено ниже.

gidroguru.com

инструкция, смета, фото и видео-уроки, цена

Желание находиться подальше от городской суеты всё чаще овладевает жителями мегаполисов и даже небольших промышленных центров. Поэтому, по мере возможностей, люди стараются проводить время в загородных домах, а отсюда, в свою очередь, возникает такая проблема, как автономное отопление коттеджа. И бывает, что речь идёт даже не об отсутствии центральной котельной, а о невозможности подключения к газопроводу.

Проект отопления коттеджа на твёрдом топливе

  Реклама

Виды отопления

О котлах

Газовое отопление

• Если на вашей улице есть магистраль газопровода, то отопление коттеджей определяется по виду топлива само по себе, ведь на данное время газ является самым дешёвым энергоносителем для отопления жилых помещений. На данное время, как правило, приоритет за двухконтурными агрегатами, где есть возможность отдельного нагрева воды для бытовых нужд и для радиаторов или тёплого пола.
• Оптимальная цена на газовый котёл будет зависеть от площади вашего дома, а также от количества этажей, так как подача воды на определённую высоту лимитирована по мощности агрегата. Конечно, в случае недостаточной мощности котлового насоса для высоты (котёл находится в подвале, а здание имеет 3 этажа), можно установить дополнительный циркуляционный насос. При выборе котла в основном обращают внимание на его способность обеспечить теплом определённую площадь, но при этом всегда должен оставаться запас.

Читайте также о достоинствах металлопластиковых труб для отопления.

Твердотопливный котёл в системе отопления коттеджа

• Если у вас нет возможности подключения к газопроводу, то система отопления коттеджа может превосходно работать на твёрдом топливе. Такие агрегаты иногда используются в качестве запасного варианта при наличии газового или электрического котла на случай каких-либо форс-мажорных обстоятельств. Устройства, как правило, обеспечены шамотными досками, а трёхходовой теплообменник изготавливается из жаропрочной и ударопрочной стали.
• Для котлов на твёрдом топливе максимальное рабочее давление 2,5 бар, а контур отопления в оптимальном варианте нагревается от 65°C до 95°C. Преимущество твердотопливных котлов заключается в их полной автономности от внешних источников питания, таких как газ и электричество, а инструкция предполагает отопление бурым и каменным углем, брикетами, коксом и дровами. В случае, если есть необходимость поставить циркуляционный насос, то можно поставить дизельную электростанцию и автономия не нарушится.

Котельная в коттедже с дизельным котлом

• Также отопление в коттедже можно осуществить с помощью жидкотопливных агрегатов, то есть, работающих на мазуте, керосине, чаще всего — на солярке. Горелки на таких котлах бывают одно-, двух- и трёхступенчатыми, причём два последних типа позволяют работу в более экономном режиме, расширяют диапазон настроек и продлевают срок службы.
• Чаще всего дизельные котлы оснащены принудительным подогревом дизтоплива, а также насосом, который обеспечивает принудительную подачу теплоносителя в систему отопления. Также возможен вариант сменных горелок, что позволяет котлу работу на газе. Если вам понадобится предварительная смета на расход солярки, то на 100м2 жилой площади вы расходуете порядка 2500 литров топлива.

Одновременная обвязка газового и электрического котлов

• У вас есть возможность отапливать загородный дом электричеством, это позволит использовать в качестве теплоносителя не только воду, но и антифризы (незамерзающие жидкости). Такое позволительно благодаря особому устройству теплообменника на электрокотлах — он состоит из нержавеющего бака с тэнами. Такие устройства очень просты и их легко подключить к системе отопления своими руками.
• Если для загородного дома достаточно электрического котла мощностью до 12 кВт (однофазный), то вы можете использовать ЛЭП на 220В, то есть, обычное потребительское питание, а более мощные, двухфазные котлы, потребуют 380В. Кода происходит проектирование отопления коттеджа, то можно делать совмещенную обвязку, добавляя к электрическому газовый, твердотопливный или дизельный котёл на случай возникновения непредвиденных ситуаций.

Читайте также о сфере применения стальных труб для отопления.

Радиаторные системы отопления

Водяное отопление радиаторами двухэтажного дома

• Для того чтобы использовать радиаторы, подойдёт любой из вышеперечисленных котлов, так как основным требованием для него является способность обогрева той или иной площади, которую нужно рассчитать. Для этого используют простую формулу:  W=k*S/10, где W будет обозначать мощность котла в кВт, k — это коэффициент для данного климатического региона, а S — отапливаемая площадь здания. Монтажники обычно добавляют к полученной мощности котла 20%, на тот случай, если вдруг зима окажется холоднее обычного.

Двухтрубная радиаторная система отопления

• Чтобы рассчитать количество радиаторов, необходимое для одной комнаты, в различных НИИ используют сложные расчёты, учитывающие удельную теплоту, гидродинамику теплоносителя и тому подобное — довольно сложно и не всегда приводит к оптимальным результатам. А вот обычные монтажники, рассчитывая проекты отопления коттеджей, просто учитывают, что на 10м2 жилой площади необходимо 1,2кВт. При наличии в помещении арок или каких-либо других факторов, влияющих на понижение температуры (часто открывающаяся дверь или окно) мощность отопительного прибора должна составлять 1,3кВт/10м2.
• Давайте произведём пробные расчёты, взяв за образец комнаты на 20м2. Для этого 1,2кВт умножаем на 2 (комната имеет 20м2) и получаем 2,4кВт/20м2, а теперь, для подсчёта количества секций умножаем полученный результат на 5 и округляем до целого числа: 2,4*5=12, значит, нам потребуется 12 секций, без округления.

Советы. Для автономного обогрева помещений желательно не использовать чугунные батареи, так как они имеют довольно низкий коэффициент теплоотдачи и хороши для централизованного отопления, чтобы дольше сохранять тепло. В нашем случае более эффективны алюминиевые и биметаллические радиаторы, которые отдают тепло сразу, при поступлении в них теплоносителя.

Тепло от радиатора создаёт заслон холодным потокам от окна

Когда рассчитываются схема отопления коттеджа, то не следует забывать о том, что наиболее эффективное размещение радиаторов будет под окнами. Тепло от нагревательного прибора поднимается вверх и создаёт как бы виртуальную штору, которая препятствует холодным потокам воздуха, идущим от окна. Именно по этой причине не следует, чтобы подоконник полностью закрывал батарею.

• Для расчёта теплоносителя, а чаще всего это вода, вам понадобятся не схемы, а обычная арифметика, только при этом следует учитывать, что вода расширяется при нагреве и сужается при остывании. В первую очередь сосчитайте объём радиаторов (объём каждой секции указан в техпаспорте и обычно бывает от 0,2 до 0,28п), умножив количество секций на их объём. После этого посчитайте, сколько воды вместят в себя трубы, умножив их внутреннее сечение на общую длину.

Пайка экопласта

• В настоящее время системы отопления коттеджей делаются чаще всего при помощи экопластиковых труб, которые легко монтируются, гораздо дешевле металла и имеют низкий коэффициент теплоотдачи. Для стояков используют более широкие трубы, но учитывая, что загородный дом, это не многоэтажное здание, в этом случае вполне достаточно PN25, с наружным диаметром 32 мм со средним слоем алюминиевой фольги. Есть такие же трубы, но фольга у них расположена под верхом, поэтому для пайки такого экопласта потребуется шайвер (для очистки алюминия), что замедляет монтажный процесс.

Фитинги для экопласта

• В качестве лежаков или соединений для радиаторов используют PN25 с наружным диаметром 20 мм, но также со средним слоем алюминиевой фольги (их обычно называют «горячими» трубами). У каждого радиатора устанавливается регулировочный кран, а с другой стороны — клапан Маевского. Для соединений используются различные фитинги, такие, как американка, ВРМ («мама»), НРМ («папа»), тройники, уголки с разным градусом изгиба, а также паечные муфты.
• При расчете вы можете применять также проект системы отопления коттеджа однотрубный или, так называемая «ленинградка». Радиаторы можно совмещать с тёплым полом, что будет даже более эффективным, но для тёплых полов не подходит всякое покрытие, особенно деревянное, как имеющее низкий коэффициент теплоотдачи.

Заключение

После сборки всего отопления, основные моменты которой представлены в статье, фото и видео материалах, необходимо заполнить систему водой и произвести тестовый запуск. Проверьте все паечные и механические соединения, чтобы нигде не оказалось даже намёка на протекание.

Читайте также об особенностях установки оцинкованных труб для отопления.

otoplenie-gid.ru

Как подобрать котел для коттеджа

В загородном доме так приятно отдыхать от шума, суеты, проблем. Здесь так комфортно, уютно, приятно и... тепло находиться. Даже в сильные морозы. А все потому, что владельцы этого коттеджа своевременно позаботились о покупке котла для отопления помещения.

Если хотите, чтобы описанная выше идеальная картина стала реальностью, рекомендуем и Вам задуматься над покупкой котла для своего коттеджа. И далее предлагаем Вам советы экспертов по тому, как лучше всего это сделать. Итак, выбираем котел для коттеджа.

Покупка котла для коттеджа: пошагово

Шаг № 1. Определяем бюджет, в который Вы планируете уложиться, покупая котел для коттеджа

В зависимости от ценовых рамок, названных Вами, ограничьте свой поиск. Так Вам будет легче сделать выбор и подобрать наиболее функциональное и качественное оборудование по выгодной для Вас стоимости.

Шаг № 2. Определяем вид топлива, использование которого для отопления помещения будет наиболее оптимальным

Какие здесь могут быть рекомендации? Если местность, в которой находится Ваш коттедж, газифицирована, то смело выбирайте газовые котлы и Вы не пожалеете об этом решении. Это наиболее экономичный и функциональный вид отопления. И наиболее удобный в эксплуатации. Бесшумность работы, низкий уровень сажеобразования, высокая мощность, возможность произвольной регуляции температур — вот лишь некоторые из преимуществ газовых котлов. Важно и то, что эта техника представлена на рынке в ассортименте, поэтому у Вас действительно будет из чего выбрать.

Вариантом может быть также комбинированный котел. Это решение оправдано, например, в том случае, если местность, где находится дом, не газифицирована, но это мероприятие планируется сделать в будущем.

Выбирая вид котла в зависимости от топлива, на котором он работает, подумайте, насколько удобно будет пользоваться данным котлом в Вашей ситуации. При этом учитывайте возможные перебои подачи электроэнергии, газа, удобство доставки в Ваш коттедж дров, угля или дизеля.

Шаг № 3. Определяем задачи, которые должны решать котлы

Когда речь идет о загородном доме, то актуальна не только проблема отопления, но и зачастую проблема горячего водоснабжения. В особенности в тех случаях, когда Вы планируете проводить в коттедже достаточно продолжительное время.

В этом случае есть два варианта: покупка котла для отопления и водонагревателя. Либо покупка котла с функцией нагрева воды. И второй вариант будет экономически более оправданным. Чем отличается обычный котел, предназначенный исключительно для отопления, от тех, что помимо прочего используются для нагрева воды? Прежде всего, количеством теплообменников. В котле, которым можно нагревать воду, их два.

В плане цены эти варианты котлов не сильно отличаются друг от друга.

Шаг № 4. Выбираем бренд

Не секрет, что два абсолютно идентичных по набору функций и характеристик котла могут значительно отличаться по качеству. И, главным образом, это зависит от бренда, которому Вы отдаете предпочтение. Поэтому перед тем, как согласиться на то или иное предложение, изучите рынок данного оборудования, почитайте отзывы, рекомендации тех, кто уже имел опыт сотрудничества с данной компанией.

Обратите внимание на гарантии, предоставляемые фирмой-производителем, а также магазином, в котором Вы собираетесь приобрести данное оборудование.

Шаг № 5. Выбираем магазин, который осуществляет продажу оборудования на выгодных для Вас условиях

Что мы имеем в виду под выгодными условиями?

Высокое качество оборудования.Компетентность персонала, который поможет выбрать наиболее оптимальное оборудование для Вашего коттеджа с учетом всех индивидуальных требований.Выгодная цена.Дополнительные услуги. А именно: установка котлов и их дальнейшее обслуживание.Доставка.

Обращаем внимание на два последних пункта. Особенность коттеджей в большинстве случаев заключается в том, что они расположены за городом и зачастую на достаточно внушительном расстоянии. Причем здесь котлы? При том, что если магазин не выполняет доставку своей продукции, то Вам придется решать этот вопрос самостоятельно. Могут возникнуть и дополнительные трудности тогда, когда Вам понадобится почистить котел или выполнить его ремонт, так как не каждая сервисная служба захочет сотрудничать с Вами, отправляя специалиста на окраину города или за его пределы.

Шаг № 6. Контрольная проверка

Убедитесь в том, что выбранное Вами оборудование идеально подходит к использованию в Вашем загородном доме по всем критериям: мощности, виду топлива, на котором оно работает, выполняемым функциям, цене и т. д.

Особое внимание обратите на вопросы безопасности эксплуатации выбранного Вами котла. Это важно и тогда, когда Вы находитесь непосредственно в коттедже, и тогда, когда Вы отсутствуете.

Шаг № 7. Непосредственно покупка

И только тогда, когда Вы абсолютно уверены в верности своего решения, соглашайтесь на покупку. Потому что четкое и бесперебойное функционирование техники зависит не только от качества самого оборудования и от правильности его выбора, но и от того, насколько оно соответствует требованиям владельца конкретного коттеджа.

Если не готовы брать на себя ответственность по выбору котла для коттеджа, посоветуйтесь с профессионалом, который подберет для Вас наиболее оптимальный вариант. В этом случае эффективность использования котла для отопления коттеджа гарантирована.

Teplo-sky рекомендует:

Газовые котлы protherm Котлы газовые ferroli Ferroli domiproject Ferroli pegasus Cтальные радиаторы kermi Котел baxi slim Baxi main four

Смотрите также:

Панельные радиаторы kermi Котел ferroli pegasus Котлы ферроли Настенные котлы протерм Протерм пантера Бакси слим Стальные панельные радиаторы kermi Стальные радиаторы отопления Стальные панельные радиаторы

www.teplo-sky.ru

Смотрите также

•
  Инструкция будерус котлы
•
  Экономайзер котла это
•
  Предохранитель для котла
•
  Шкаф для котла
•
  Газ котлы протерм
•
  В демянском котле
•
  Термометр в котел
•
  Энергонезависимый напольный котел
•
  Водяные пиролизные котлы
•
  Водяные котлы пиролизные
•
  Котел в камине
