Бытовые котлы на жидком топливе: знакомство поближе. Котлы на жидком топливе


Отопительные котлы на жидком топливе для дома: что нужно знать?

При обустройстве отопительных систем загородных домовладений особым успехом пользуется котел на жидком топливе, который отличается высокой мощностью, рациональностью и экономичностью. Прибор позволяет добиться автономности от магистральных сетей, предусматривает впечатляющие сценарии автоматизации эксплуатации, требуется лишь контролировать наличие топлива в хранилище.

Конструкция котла на жидком топливе для дома

Оборудование состоит из следующих функциональных элементов:

  • горелка,
  • компактная камера сгорания,
  • пластинчатый дымоход,
  • укрепленный корпус,
  • инновационный блок управления,
  • секционный теплообменник.
Работа горелки котла на жидком топливеРабота горелки котла на жидком топливе

Как сердцевина рассматриваемой категории техники, вентиляторная жидкотопливная горелка обеспечивает подготовку смеси топлива с вкраплениями воздуха, направляет ее в заданном количестве для дальнейшей работы теплогенератора. В стандартной комплектации устройства предусматривается:

  • блок управления – контролирует запуск, рабочие процессы и прекращение функционирования горелки;
  • трансформатор розжига необходим для производства икры, вызывающей воспламенение топлива;
  • электромагнитный клапан – регулирует подачу топлива;
  • воздушный регулятор – фильтрационное устройство для обеспечения корректного ввода воздушных потоков;
  • предварительный подогреватель – сжижает вязкое горючее для обеспечения экономичного расхода топлива;
  • патрубок – узел перелива топлива соединяется с резервуаром для подогрева горючего;
  • жаровая труба – тепловая энергия перемещается по ней к месту нагрева теплоносителя.

Выпускаются модификации котлов отопления на жидком топливе со встроенной горелкой, но в них не предусмотрены сценарии увеличения мощности прибора. В случае приобретения техники с навесным рабочим сегментом настройка горелки выполняется непременно профессионалом уже на месте будущего использования оборудования.

Камера сгорания представляет собой жаропрочную конструкцию, ее сечение может быть прямоугольным либо круглым. Элемент оснащается впускным и выхлопным отверстиями.

Нагрев теплоносителя происходит способом передачи образующейся при горении тепловой энергии сквозь прочные стенки теплообменника. Важно, что передняя секции устройства оборудована горелкой и дверцей. Мощность котельного оборудования находится в прямой зависимости от числа присутствующих секций теплообменника и площади его поверхности.

Дымогарные каналы оснащаются стальными пластинами для уменьшения скорости отходящих потоков, чтобы улучшить эффективность оборудования, при этом сохраняется тяга.

Автоматизированная система блока управления призвана поддерживать заданные температурные режимы. Улучшенные модификации приборов предусматривают погодозависимые блоки, которые способны корректировать процесс нагрева теплоносителя в зависимости от показаний наружных датчиков температуры.

Прочный теплоизоляционный корпус способствует сокращению теплопотерь и повышает эффективность агрегата.

Плюсы и минусы теплогенераторов на жидком топливе

К ключевым достоинствам котлов, работающих на жидком топливе, относят способность эффективного обогрева помещения и техническое совершенство исполнения. Также отмечают следующие конкурентные преимущества оборудования этой категории:

  • высокая продуктивность работы при экономичном расходе топливных ресурсов. КПД варьируется в диапазоне 85-95%;
  • большая мощность агрегата. При помощи теплогенератора на жидком горючем можно отапливать как компактное жилье, так и просторные домовладения или же крупномасштабные производственные сооружения;
  • независимость от энергосети, за исключением электричества. Но и здесь проблема решается при помощи генераторных установок. Прибор способен работать полностью автономно;
  • высокий уровень систем автоматизации. При наличии достаточного количества горючего оборудование бесперебойно функционирует без участия человека. При возможных нарушениях в рабочем процессе срабатывает аварийное отключение агрегата;
  • в современных моделях оборудования предусмотрена возможность перехода на газовое топливо.
  • Еще один немаловажный плюс в копилку – нет необходимости согласовывать и получать разрешение на установку теплогенератора этой категории.

Основные недостатки применения отопительных котлов на жидком топливе связаны со сложностями обустройства хранилища горючих ресурсов. Здесь требуется возведение отдельного строения. Чаще всего оборудуется подземный склад в виде резервуаров из прозрачного пластика или стальных контейнеров.

Для эксплуатации теплогенератора необходимо оборудовать обособленное помещение с мощной вытяжкой для обеспечения хорошей вентиляции. Потребуется качественная звукоизоляция котельной, если она расположена вплотную к дому, так как работа дизельной горелки сопряжена с характерным шумом.

Большой минус агрегатов отопления этой категории – значительные затраты на покупку топлива. Это особенно заметно при интенсивной эксплуатации оборудования.

Жидкое топливо для котлов

Агрегаты данной категории способны работать на разном типе жидкого горючего. Это и соляра, и отработанные масла, и смеси этих субстанций, и сжиженный газ. Для работы дизельного теплогенератора применяют специальный отопительный керосин. В установках на масле-отработке используют трансмиссионные жидкости, автомоторные масла, смазочные жидкости на обязательной минеральной или синтетической основе. Отдельные модели жидкотопливных котлов для частного дома можно переоборудовать под газовое топливо.

Прибор, работающий на отработанном масле, необходимо чистить каждые 2-3 дня, котел на соляре – в два раза реже. Средний расход дизельного топлива для отопления дома с площадью в 100 м²/год составляет 4-5 тонн, тогда как отработки требуется 6-7 тонн.

Разновидности и особенности жидкотопливных отопительных приборов

Мощность бытовых моделей котельных установок варьируется в диапазоне от 6 кВт и до 230 кВт. Это условие позволяет выбрать подходящее оборудование для обогрева небольших домов с площадью 50 кв. м и просторных коттеджей до 2,2 тыс. кв. м.

Мощность промышленных жидкотопливных агрегатов колеблется в пределах 500-12 000 кВт. Сверхмощные приборы способны обслуживать здание площадью более 15 тыс. кв. м.

Промышленные котельные устройства подразделяются на 2 категории:

  • водогрейные котлы на жидком топливе. Установка предусматривает нагрев воды под давлением;
  • паровые котлы на жидком топливе – генерируют перегретый или насыщенный пар.
Паровой котел на жидком топливе
Паровой котел на жидком топливе

Парогенераторы используются в деревообрабатывающем производстве и нефтедобыче, в мебельной и пищевой промышленности, изготовлении комбикормов и других сферах. Мощные модели теплогенераторов востребованы в блочно-модульных котельных, специализирующихся на выработке тепла и пара.

По принципу устройства жидкотопливные приборы делятся на одноконтурные и двухконтурные модели. Первые предназначены исключительно для обогрева помещения, они подключаются к радиаторам, в которых теплоноситель циркулирует по замкнутой системе отопления дома. Чтобы обеспечить горячее водоснабжение, необходимо установить бойлер, так как одноконтурные котлы не подогревают воду для бытового потребления.

В конструкции двухконтурных агрегатов предусмотрен дополнительный теплообменник, что делает оборудование более функциональным. Такой прибор способен одновременно обеспечивать подачу горячей воды в несколько водозаборных точек помимо обогрева дома.

Установка котла на жидком топливе

Монтаж жидкотопливного прибора для отопления частного дома выполняется с учетом требований пожарной безопасности и строительных норм:

  • в котельной обязательно наличие естественного и искусственного освещения, как и принудительной приточно-вытяжной вентиляции;
  • в облицовке поверхностей в помещении используются исключительно негорючие материалы. Также необходимо позаботиться о звукоизоляции;
  • установка отопительного котла на жидком топливе производится с учетом противопожарных разрывов. При обустройстве дымохода через плиты перекрытия стены и кровли трубу устанавливают в специальную разделку.

Под котельную выделяют помещение с достаточной площадью, чтобы обеспечить комфортную эксплуатацию и обслуживание оборудования.

Популярные модели жидкотопливных котлов для частного дома

Модель Kiturami STS Oil поставляет от южнокорейского производителя отопительных систем. Продукция располагает отменным качеством, хотя реализуется в недорогом сегменте, что обуславливает востребованность котельного оборудования этого бренда. Приборы изготавливаются из нержавейки, цены представлены в пределах 29 000 р.

Олимпия OLB: мощность котельного оборудования корейского бренда начинается от 11 кВт. Наличие встроенной горелки обуславливает низкий уровень шума при работе агрегата. Котлы с мощностью от 40 кВт оснащены горелкой с шестеренчатыми насосами. Стоимость продукции в зависимости от модификации устройств варьируется в диапазоне 38 000-50 000 р.

Бизон 30NL/40NL/50NL марки Protherm из Словакии представляет собой отопительную систему с функцией обеспечения горячей воды для бытового применения. Есть возможность переделки агрегата под природный газ при условии приобретения специальной горелки. Устройства представлены в диапазоне цен 46 000-75 000 р.

Модель GT 123 французского бренда De Dietrich выполнена из чугуна, средняя стоимость продукции – 71 000 р. Производитель предлагает серию моделей с мощностью от 21 и до 39 кВт. Для регулировки работы установки предусматривается система ручного, дистанционного или автоматического типа. Котлы можно переоборудовать в будущем под работу на газе.

Котлы Delta Pro 25/45/55 бельгийской торговой марки ACVКотлы Delta Pro 25/45/55 бельгийской торговой марки ACV

Бренд Delta Pro 25/45/55 бельгийской торговой марки ACV: установки этого производителя предназначены для обогрева дома и обеспечения жильцов горячей водой. Оборудование можно переделать под газовое топливо. Стоимость предложений варьируется в пределах 160 000-200 000 р.

pechiexpert.ru

Бытовые котлы на жидком топливе: Все за и проти

Спецпредложение! Отопительное оборудование со скидками до 50%.Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие. Грамотное проектирование и установка систем под ключ.Звоните: +7 (499) 110-02-51 (Москва и область). E-mail: [email protected]

[toc]Владельцам загородных домов, где не доступен центрально поставляемый газ, целесообразно использовать для получения тепла и горячей воды котлы, которые работают на жидком топливе. Промышленность предлагает большой выбор котлов, работающих на жидком топливе. Стоит только изучить технические возможности, сделать расчеты мощности котла, выбрать соответствующую модель и приступить к установке.

Бытовые котлы на жидком топливе

Бытовые котлы на жидком топливе

Все За и Против бытовых жидкотопливных котлов

Преимущества

  • Не сложно установить.
  • Не сложно обслуживать.
  • Высок уровень коэффициента полезного действия. КПД жидкотопливного котла может быть равен 95%.
  • Высокие показатели мощности и автоматизации.
  • Автоматическая подача топлива.
  • Если поменять форсунку можно перейти на другой вид топлива.
  • Не требуется специального разрешения на установку.

Недостатки

  • Шумная работа в период эксплуатации.
  • Наличие специального помещения для котла и хранения жидкого топлива.
  • Требуется постоянное электроснабжение.

Принцип работы

Принцип работы современного жидкотопливного котла

Принцип работы современного жидкотопливного котла

Современные жидкотопливные котлы работают следующим образом: в камеру сгорания подается под большим давлением распыленное вентиляторной горелкой топливо. Смешиваясь с воздухом, топливо возгорается. В период горения на стенках в котле накапливается сера.

Жидкотопливные котлы бывают:

  • с одноступенчатыми горелками;
  • с двухступенчатыми горелками;
  • с трехступенчатыми горелками.

По типу нагрева воды котлы, работающие на жидком топливе делятся на:

  • одноконтурные;
  • двухконтурные, в которых используется проточное водонагревание;
  • двухконтурные, снабженные бойлером горячего водоснабжения.

Теплообменник жидкотопливных котлов может быть стальным либо чугунным.

Тип тяги может быть естественным, в этом случае газы удаляются через дымоход. Когда используется принудительная тяга, то продукты сгорания выводятся при помощи коаксиального дымохода.

Выбор жидкотопливного котла

Рекомендация! Выбор котла и расчет нужной мощности лучше поручить знающим специалистам.

При расчете следует учитывать:

  • Размеры помещения.
  • Толщину стенок здания.
  • Среднюю температуру в холодное время.

Правильный выбор модели котла поможет обогреть помещение до комфортной температуры в зимний период времени. Не всегда целесообразно использовать котлы большой мощности. При небольших площадях дома выгоднее использовать котел дизельный малой мощности, который прекрасно справляется с обогревом помещения.

Внимание! Поскольку жидкотопливные котлы энергозависимы, стоит продумать возможность использования дополнительных источников электроэнергии, на случай экстренного отключения электричества.

Топливо к котлу подается насосом. В зимнее время дизельное топливо имеет свойство загустевать. По этой причине следует, специалисты рекомендуют останавливать свой выбор на насосах отличающихся повышенной мощностью.

Топливо для котла

Топливом для бытовых жидкотопливных котлов может служить:

  • дизельное топливо;
  • отработанное масло;
  • мазут;
  • керосин.

Чаще всего используют дизельное топливо либо мазут — его легкие сорта. Такой выбор объясняется:

  • Удобством транспортировки.
  • Удобством хранения.
  • Невысокая вязкость топлива способствует эффективному сжиганию.
  • Низкое содержание серы и золы в топливе, позволяет обеспечивать сохранность оборудования и свести к минимуму загрязнение окружающей среды.

Специалисты рекомендуют подбирать топливо, учитывая величину вязкости и с низким содержанием серы. Цены на такое топливо выше, но используя его можно:

  • сэкономить на количестве потребляемого топлива;
  • уменьшать затраты на ремонтное обслуживание котла;
  • уменьшать вредные выбросы в атмосферу.

Следует помнить, что используя не качественное топливо надо быть готовым к частому ремонтному обслуживанию:

  • Замене форсунок.
  • Замене топливного фильтра.
  • Чистке от различных осадков топливных баков.
  • Наладке горелки.

Видео по теме

Хранилище и емкости для хранения дизельного топлива

Емкости для хранения дизельного топлива

Емкости для хранения дизельного топлива

Для обеспечения безопасности хранения жидкого топлива требуется специально оборудованное помещение. Жидкое топливо имеет способность вытекать, испаряться и быстро воспламеняться. Поэтому для обустройства помещения стоит строго придерживаться  правил техники безопасности.

Требования к помещению для безопасного хранения жидкого топлива:

  • Хранилище лучше устроить на некотором удалении от дома.
  • Помещение должно хорошо проветриваться, а лучше использовать принудительную вентиляцию помещения.
  • Герметичность пола. В полу помещения не допускается даже малейших трещин. Что позволит, в случае случайной протечки топлива его убрать.
  • В зимнее время температура в хранилище должна быть +7.

Наиболее безопасным считается хранение под землей. Этот способ хранения позволит избавиться от запаха, который присутствует при хранении топлива в помещении в специальных емкостях.

Требования, предъявляемые к емкостям для хранения следующие:

  • Должны быть прочными.
  • Химически устойчивы
  • Устойчивость к температурным перепадам.
  • Устойчивость к воздействию ультрафиолетовых лучей.
  • Обязательна обвязка емкостей.

Для хранения дизельного топлива обычно используют:

  • Пластмассовые емкости. Такие емкости не должны быть прозрачны. Они бывают:

а) Одностенные, которые используют для хранения в помещениях.

б) Двустенные предназначены для хранения жидкого топлива под землей.

  • Стальные емкости. Они подвергаются коррозии, как внутренней, так и внешней.

К сведению. В последнее время приоритет отдают емкостям изготовленных из полиэтилена повышенной плотности.

Памятка, которой следует пользоваться во время эксплуатации котла жидкотопливного

Для того чтобы дизельные бытовые котлы работали длительный срок нужно следовать небольшим правилам при эксплуатации:

  1. Стоит внимательно следить за наличием топлива. Этот вопрос можно решить во время установки котла.
  2. Технический уход. Осмотр, чистка и наладка агрегата должна проводиться не меньше двух раз в году. Обычно ее проводят после окончания отопительного сезона и перед началом нового отопительного сезона.
  3. Чтобы отопительные агрегаты работали без проблем длительный период, стоит    использовать качественное топливо.
  4. Установить фильтр очистки жидкого топлива перед подачей в котел.
  5. Проверять целостность емкостей для хранения жидкого топлива.
Загрузка...

1pokotlam.ru

устройство, типы горелок и расход топлива

Конструкция котла на жидком топливеКонструкция котла на жидком топливе

Котлы на жидком топливе не так широко используются, как другие устройства для отопления помещений. Жидкотопливный обогреватель обычно выбирают для обогрева промышленных предприятий и автомобильных мастерских, поскольку они имеют большие запасы мазута и отработавшего масла. Эти материалы можно использовать в качестве топлива для таких котлов, что позволяет уменьшить расход на их утилизацию и обеспечить тепло в помещениях.

Основными свойствами котлов на жидком топливе являются высокий КПД, составляющий больше 90%, и автоматизированные процессы работы. В зависимости от модели такая печь может иметь как низкую, так и очень высокую мощность. Китайские и корейские жидкотопливные котлы хорошо зарекомендовали себя на рынке и пользуются большой популярностью среди покупателей.

Большинство котлов на жидком топливе – одноконтурные. Это значит, что их можно использовать только для обогрева помещений. Горячее водоснабжение невозможно будет получить без предварительной установки накопителя для горячей воды. Для его приобретения не требуется большой расход финансов. Обычно в таких случаях покупают бойлер косвенного нагрева, который позволяет нагревать воду от теплоносителя котла.

Котлы на жидком топливе отличаются от твердотопливных приборов по своей конструкции. Универсальный обогреватель, сжигающий жидкое топливо, оборудован горелкой с автоматом, который предназначен для контроля над безопасностью во время работы. Согласно правилам безопасности, печь без автомата нельзя запускать в работу, так как это значительно повышает вероятность негативного исхода.

Горелка на отработке NORTEC WB60Горелка на отработке NORTEC WB60

Один из основных элементов котла – вентиляционная горелка, которая искусственно формирует тягу. Благодаря поступлению воздуха в горелку топливо в камере сгорания распыляется и воспламеняется. Стенки горелки выполняют также функцию теплообменника. Повышению теплоотдачи способствует прохождение дымовых газов через многочисленные пластины и трубки перед выходом наружу. Чтобы котел на жидком топливе работал правильно, нужно произвести профессиональную настройку вентиляционной горелки, а также соблюдать ряд правил эксплуатации. Например, нужно следить за количеством сажи на стенках прибора – если её скопилось слишком много, нужно почистить печь.

Виды жидкотопливных котлов

Котлы на жидком топливе можно классифицировать в зависимости от типа горелки, способа установки и глубины всасывания топлива.

Тип горелки

По типу горелки различают встроенные и навесные жидкотопливные котлы.

Печь со встроенной горелкой может функционировать только на одном виде топлива – зачастую на солярке. Другие же варианты используют очень редко из-за их низкой продуктивности, большого расхода топлива и вредного влияния на окружающую среду. В частности, котлы многих производителей не предусматривают возможность работы на мазуте и маслах. Использование альтернативных видов топлива требует оснащения котла дополнительными деталями. В любом случае это может грозить поломкой конструкции.

Разновидности горелок, работающих на жидком топливеРазновидности горелок, работающих на жидком топливе

Обогреватель с навесной горелкой не имеет практически никакого отличия от газового котла, поэтому при помощи простой смены горелки можно заменить жидкое топливо – например, вместо солярки начать использовать магистральный газ, или наоборот. Этот процесс не требует большого расхода времени и денег – разве что придётся приобрести сменную горелку. Преимущества котла с навесными горелками, в частности возможность заправлять обогреватель любым видом топлива, однозначно оправдают такие расходы.

Способ установки

В зависимости от способа монтажа котлы бывают напольными и навесными (настенными). Последние имеют меньший вес, но в то же время они не такие мощные и продуктивные. Стоит отметить компактность навесных котлов и то, что такая печь очень удобна в использовании. Однако один такой обогреватель способен отапливать только помещения с общей площадью до 300-350 м². В магазинах приобрести настенные котлы на жидком топливе нельзя, в отличие от газовых агрегатов. Это можно объяснить низкой популярностью жидкотопливных устройств по сравнению с газовыми.

Глубина забора горючего

Данная характеристика зависит от мощности работы топливного насоса и высоты подачи им горючего. При выборе котла основное внимание нужно обращать именно на глубину забора, или всасывания топлива.

С целью обеспечения безопасной работы котла баки для хранения жидкого топлива в большинстве случаев прячут под землей, а для определения места установки бака и его максимальной высоты нужно учитывать глубину всасывания топлива.

Как определить расход топлива?

Работа системы отопления зависит от многих факторов. Среди них можно выделить теплоизоляционные свойства помещений и их общая площадь. Для больших домов требуется более высокий расход горючего. Поддерживать тепло в них могут котлы с КПД не ниже 90%. Такой высокий показатель можно получить, если устройство будет совершать максимально возможное количество оборотов. Таким образом, приборы для отопления нужно подбирать так, чтобы их можно было использовать на полную мощность. Это даст возможность существенно уменьшить расход горючего и, как следствие, затраты на него.

При помощи вычислений можно примерно определить, сколько топлива будет потреблять котёл на жидком топливе в конкретном помещении. В среднем для поддержания работы котла на мощности в 10 кВт требуется каждый час заправлять в него 1 кг солярки. Согласно второму способу расчёта, для вычисления часового расхода горючего необходимо умножить мощность обогревателя на коэффициент 0,1.

На основе полученных данных можно рассчитать примерный расход горючего для обогрева помещения с заданной площадью. К примеру, площадь дома составляет 150 м². Для его отопления нужно использовать печь мощностью в 15 кВт. Расход топлива для обогрева дома будет равна 1,5 кг/час. Если печь будет работать на полную мощность, в сутки он будет сжигать 36 кг топлива (1,5 кг/час х 24 часа). В среднем в холодное время года котёл будет работать до 100 дней на максимальных оборотах и ещё столько же в половину своей мощности. Таким образом, для отопления дома в осенне-зимний период понадобится 100х36+100х18=5200 кг солярки.

Стоит ли приобретать жидкотопливный обогреватель?

Самым большим недостатком котла на жидком топливе считается шум, который издаёт при работе его горелка. Чтобы использование прибора не доставляло дискомфорт жителям дома, необходимо позаботиться об обеспечении качественной звукоизоляции в котельной. В этом случае шум не будет слышен в жилых помещениях.

Отказаться от идеи установки жидкотопливного котла может заставить высокая стоимость оборудования, а также сложность работ по монтажу и настройке прибора. На самом деле жидкое топливо позволит в дальнейшем экономить на энергоносителях и окупить все расходы на обогреватель.

myaquahouse.ru

Характеристики котлов на жидком топливе

Благодаря своей конструкции, характеристики котлов на жидком топливе отличаются от котлов, для которых энергоносителем является твердое топливо или газ. В отличие от них жидкотопливные котлы имеют широкий диапазон изменения мощности и высокий уровень автоматизации. Подобные опции объясняют популярность таких котлов среди потребителей, особенно тех, которые проживают в регионах где нет газопровода или проблемы с твердым топливом (древесиной, углем, торфом).

Содержание

  • Устройство.
  • Разновидности.
  • Топливо.
  • Плюсы и минусы.

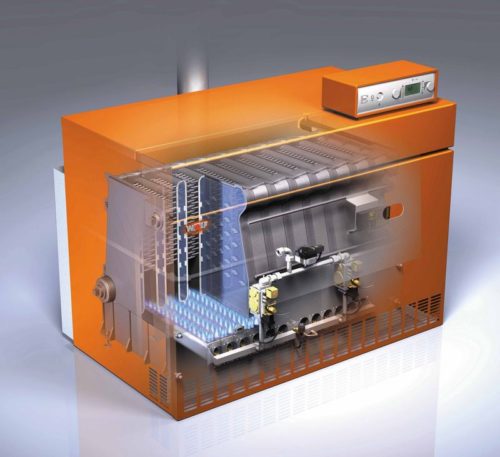

Устройство

Устройство котла на жидком топливе отличается от других типов несложной конструкцией и простотой в обслуживании.

Характеристики котлов на жидком топливе

Основными элементами конструкции является:

  • Камера сгорания.
  • Теплообменник.
  • Горелка.
  • Дымоход.
  • Фильтр тонкой очистки топлива.
  • Пульт управления.

Камера сгорания по сути представляет собой пространство ограниченное стенками теплоносителя и служит для свободного расширения горелки котла. По своей форме она может быть как круглой, так и квадратной.

Характеристики котлов на жидком топливе

Теплообменник изготавливается из чугуна или стали, и служит для передачи тепла теплоносителю. Стоить заметить, что конструкции из чугуна служат в пять раз дольше металлических. Современные характеристики котлов на жидком топливе отличаются от моделей прошлых лет тем, что они изготавливаются по принципу радиаторного устройства, которое позволяет использовать более эффективно тепловую энергию.

Характеристики котлов на жидком топливе

Горелки жидкотопливных котлов предназначены для подачи топлива в камеру сгорания, где оно распыляется и смешивается с воздухом, обогащаясь кислородом. Существуют модели горелок, которые работают на определенном виде топлива, но некоторые конструкции могут функционировать на нескольких видах топлива.

Характеристики котлов на жидком топливе

Жидкотопливные горелки в зависимости от регулировки режима работы могут быть одно-двух ступенчатые и даже трехступенчатые, а так же прогрессивные и модульные. Кроме того, конструктивно они так же могут отличаться друг от друга: моноблочные, имеющих отдельный шкаф управления, с собственным электродвигателем и т. д.

Конструкция котлов, работающих на жидком топливе, разработана так, что продукты горения под высоким давлением удаляются из камеры сгорания в трубу. Поэтому, устройство полноценного дымохода, состоящего из системы труб, выходящих наружу обязательно.

Характеристики котлов на жидком топливе

Не менее важным элементом в устройстве жидкотопливного котла является фильтр тонкой очистки дизельного топлива, который устанавливается на входе в котел. При отсутствии фильтра увеличивается расход топлива, а так же снижается эффективность работы всего котла.

Пульт управления предназначен для контроля и управлением режимов работы котла, а так же отображением текущей температуры и поломок в системе отопления котла. Пульт имеет выносной вариант, соединяется с котлом кабелем и крепится на стене внутри дома.

Разновидности

В зависимости от того, какие функции конструктивно заложены в характеристики котлов на жидком топливе, они имеют свою классификацию (разновидности). Причем отличие привязано к нагреву воды. Поэтому следует рассматривать две разновидности жидкотопливных котлов:

  • Одноконтурные.
  • Двухконтурные.

Одноконтурные котлы предназначены для выполнения только одной задачи – отопление дома. Хотя, кроме этого, они могут нагревать воду в дополнительном бойлере, но циркуляция теплоносителя все равно будет осуществляться по одному контуру.

Характеристики котлов на жидком топливе

Двухконтурный вариант, отличается от предыдущего тем, что имеет два независимых контура: для обогрева помещений и для нагрева воды для бытовых нужд. Наиболее популярны двухконтурные котлы проточного типа, которые нагревают воду по мере ее поступления в теплообменник. Однако, встречаются и накопительные модели с наличием накопительного бойлера с большим объемом. Такой вариант оправдывает себя при проживании большого количества людей в доме. Тога когда проточный вариант лучше подходит для маленькой семьи.

Топливо

В основном для жидкотопливных котлов применяется солярка (дизтопливо), причем в чистом виде со специальными добавками, которая специально предназначена для котлов. Однако, не исключено и использование отработанного масла.

Характеристики котлов на жидком топливе

Внешне котлы, в зависимости от применения вида топлива, не отличаются. Но дизельное топливо потребует меньшего размера камеры сгорания и меньшего диаметра дымоотводных труб. Чего не скажешь про установки, работающие на «отработке», где сгорание масла происходит с большим выбросом золы. Поэтому диаметр труб для дымохода должен быть больше.

Плюсы и минусы

Как и все виды котлов для отопления домов жидкотопливные так же имеют свои плюсы и минусы.

Плюсы

  • Автоматизация процесса.
  • Меньшая стоимость по сравнению с газовым вариантом. Не нужно заниматься устройством газопровода.
  • Простота в эксплуатации.
  • Не нужно специальное разрешение на установку.
  • Использование дымохода малого диаметра.
  • Высокий К.П.Д. Порядка 90%.
  • Возможность переоборудования под газ.

Минусы

  • Высокая стоимость топлива.
  • Дороговизна котла.
  • Необходимость отдельного помещения под котельную.
  • Высокая шумность в работе.
  • Наличие специальной емкости под топливо.
  • Наличие специально очищенной солярки.

Как видно из характеристик котлы на жидком топливе не особо выгодны, однако в регионах где по каким-либо причинам отсутствует подвод газопровода, где нет дров и угля, они являются весьма оптимальным вариантом.

remontzhilya.ru

Котёл на жидком топливе: особенности конструкций.

2. с принудительной тягой, где действует закрытая камера сгорания, а дым выводится через специальный коаксиальный дымоход.

Как правило, котел отопительный дизельный имеет вентиляторные горелки. По типу горелок котлы могут быть:

1. с 1-ступенчатыми горелками;

2. с 2-ступенчатыми горелками;

3. с 3-ступенчатыми горелками.

Жидкотопливные котлы в некоторых случаях выполняются специально для работы на масле. Больше всего они подойдут для применения на небольших производствах и автосервисах. Однако бывает и то, что подобные модели ставят и в частных домах. Среди особенностей данного котла следует отметить наличие системы подогрева масла, чтобы обеспечить надежное воспламенение и оптимальную температуру масла.

котёл на жидком топливе

Котёл на жидком топливе

Конструктивные особенности

Самым важным элементом отопительного котла является жидкотопливная горелка. Она обеспечивает пропорциональное смешивание горючего с воздухом, после чего полученная смесь отправляется в камеру сгорания котла. Основными конструктивными элементами указанных горелок являются:

1. электродвигатель привода вентилятора для подачи воздуха;

2. топливный насос с электродвигателем, чтобы подавать топливо под давлением;

3. система подогрева жидкого топлива, чтобы при минусовых температурах оно не густело;

4. сервоприводы регулировки регулятора топлива и воздушной заслонки, чтобы исполнительные органы были точно соединены;

5. регулировочный термостат, при помощи которого задаются параметры температуры горения, а также осуществляется пуск горелки;

6. поплавок с микровыключателем, он регулирует уровень топлива в емкости;

7. блок управления горелкой;

8. форсунка, засасывающая, а также распыляющая топливо. Она же обеспечивает условия для воспламенения;

9. регулятор вторичного воздуха, он нужен для поддержки сформированного факела горения.

Возможность собрать своими руками

Самое недорогое и оптимальное решение для создания котла на жидком топливе – это котел на отработке. Схема работы котла на дизеле похожа на вариант с отработкой, но несколько сложнее в изготовлении.

Данный агрегат включает следующие элементы:

1. топливный бак, который представляет разборную емкость для непосредственного хранения, а также начального горения отработанного масла. Может быть произвольной формы, однако обязательно следует выполнять из металла толщиной от 2,5 мм. Также следует предусмотреть в центре бака отверстие диаметром, которое равняется трубе инжектора;

2. инжектор (камера сгорания). Она представляет вертикальную цилиндрическую камеру, которая имеет перфорированные стенки. В камере осуществляется полное сгорание топлива во время подачи вторичного воздуха сквозь отверстия перфорации. Она присоединяется к отверстию бака;

3. теплообменник представляет полый бак произвольного размера и формы, который располагается над инжектором. В него попадает разогретый газ. Обычно теплообменник имеет плоскую форму со специальной емкостью для монтажа емкости. Внутри могут быть стальные переборки, чтобы улучшить теплосъем;

4. дымоходная труба. Чтобы создать эффект тяги и перепад температуры, перепад высот между выходным и входным отверстием должен быть не меньше 3,5 м. Труба к тому же служит остаточным теплообменником.

Чтобы изготовить подобный котел на жидком топливе потребуются развитые навыки слесаря и сварщика. Основное требование – это качество сварных швов, необходимо добиться их герметичности. Правильно собранная, а также отрегулированная печь на отработанном масле способна заменить котел. Вернее, она может стать котлом, который эффективно будет работать на «бросовом» топливе. Останется только обустроить эффективный теплообменник.

7pechey.ru

Котлы на жидком топливе

Котлы на жидком топливе способны отопить помещение и дать возможность сэкономить значительную часть материальных средств.

Котел на дизельном топливе

Систематическое подорожание централизованного газоснабжения вынуждают людей искать принципиально иные способы обогрева. На сегодняшний день существует множество вариантов, служащих своеобразной альтернативой традиционным газовым колонкам.

Котлы на жидком топливе: преимущества использования и необходимые виды горючего

Начиная с конца сентября и заканчивая началом мая, в нашем климатическом поясе наблюдается существенное снижение температуры. В течении всего этого периода, насчитывающего 6-7 месяцев, люди пытаются как-то обогреть свои дома и хозяйственные постройки. В свою очередь, для тех, кто не хочет использовать централизованное газоснабжение или просто не может этого сделать, существует альтернатива. Одним из ее вариантов служит применение печей, функционирующих на определенных видах жидкого топлива.

В последнее время подобные устройства получили широкое распространение и сейчас находятся на одном уровне с твердотопливными котлами. При этом обогреватели на жидком топливе имеют ряд преимуществ, обусловленных своей конструкцией и принципом действия. Выглядят они следующим образом:

  • компактность;
  • высокий КПД;
  • небольшой расход топлива;
  • хорошая теплотворная способность;
  • быстрый прогрев системы.

Все эти качества, присущие подобной печи, являются безусловными преимуществами и в некоторой мере объясняют ее высокую популярность. Современный рынок предоставляет нашему вниманию большое количество аналогичной продукции. Как правило, котлы отопления на жидком топливе создаются под использование конкретного вида горючего. В его роли могут выступать следующие вещества:

  • дизтопливо;
  • бензин;
  • скарпленный газ;
  • жидкое топливо из угля;
  • моторные и трансформаторные масла.

Определение и выбор необходимой модели котла основывается на наличии того или иного вида горючего, что является крайне важным аспектом. Большое количество скопившейся отработки или наличие любого вида синтетической горючего предопределяют выбор котла. К тому же печи, использующие жидкое топливо, отличаются качественным исполнением и обеспечивают долговечную эксплуатацию. Однако стоимость таких изделий может существенно ударить по карману, что сделает их использование просто нецелесообразным.

В большинстве случаев подобные отопительные котлы на жидком топливе устанавливаются для обогрева хозяйственных построек, а в качестве горючего используют все, что имеется под рукой.

При этом такой подход не является правильным и способен привести к порче промышленного изделия. Поэтому в сложившейся ситуации самостоятельное создание аналогичной печки является наилучшим решением, призванным сэкономить деньги и явиться своеобразным утилизационным устройством.

Жидкотопливный котел своими руками: элементы конструкции и принцип работы устройства

Котел на жидком топливе

Устройство жидкотопливного котла

Как показывает практика, отопление на жидком топливе можно создать своими руками, сэкономив материальные средства и предав конструкции оптимальные параметры. Еще одним плюсом создания такой печи является возможность сжигания любого вида топлива. Наиболее часто в его роли выступают отработанное автомобильное масло или солярка, т. е. те вещества, которые накапливаются в гараже или сарае. При этом для безопасного сжигания подобных горючих элементов и расщепления продуктов их сгорания необходимо поддерживать достаточно высокую температуру, которая варьируется в пределах 600-800 °C. В противном случаев в атмосферу будет выделяться большое количество вредных веществ, способных нанести вред человеческому здоровью. Поэтому при создании печки своими руками необходимо четко следовать схеме и не отступать от нее ни на шаг. В целом, конструкция простейшего котла на жидком топливе в обязательном порядке содержит следующие элементы:

  • чаша;
  • топливный бак;
  • дымоход;
  • вентилятор;
  • дозатор или полноценный БПЖТ;
  • теплообменник;
  • корпус.

Как показывает практика, смастерить отличный жидкотопливный котел своими руками можно на основании обыкновенной металлической бочки, в которую помещается специальный стержень, обернутый в своеобразный кожух. Именно это устройство содержит все необходимые элементы, а корпус бочки является внешней оболочкой.

Следует также отметить, что одним из наиболее важных элементов подобной печи является блок подготовки жидкого топлива. Именно он выполняет наиболее важные функции и обеспечивает в работе с горючим:

  • фильтрацию;
  • редуцирование;
  • подогрев;
  • контроль подачи.

Именно БПЖТ, содержащий устройство для распыления топлива, обеспечивает его подачу непосредственно в камеру сгорания. При этом сама горелка на жидком топливе имеет достаточно простую конструкцию и состоит из своеобразной чаши с закругленными краями, которая предварительно разогревается до высокой температуры.

После этого на ее поверхность подается само жидкое топливо, воспламеняющееся от контакта с раскаленным металлом. В дальнейшем БПЖТ обеспечивает равномерную подачу горючего, а вентилятор создает тягу внутри печи. Под действием потока воздуха горелка на жидком топливе раскаляется сильнее, а продукты его сгорания выводятся через дымоход.



sdelaypechi.ru

Котлы на жидком и твердом топливе

При отсутствии газовой магистрали вблизи дачи или загородного дома можно рекомендовать установку котлов на жидком топливе. Цены на жидкотопливные котлы вполне доступные, котлы отличаются простотой в использовании и не требуют ежедневного обслуживания.

Для функционирования котла достаточно обеспечить его топливом, обычно используется солярка. Для хранения солярки лучше всего подходят железные канистры или пластиковая непрозрачная тара, так как солнечный свет может ухудшить качество топлива. Хранить емкости лучше вне дома, устроив для них склад под землей. Закопанные в землю канистры не будут распространять запах дизельного топлива, который может просачиваться даже из плотно закрытой тары.

Жидкотопливные котлы долгое время могут работать без вмешательства человека. Они обычно снабжаются автоматикой. При появлении магистрального газопровода такое устройство легко адаптировать к работе на газе. Достаточно поменять горелку – и котел продолжит работать на газе.

Предпочтительнее приобретать двухконтурный котел с двумя устройствами для теплового обмена. Такой котел будет не только давать тепло, но и дополнительно обеспечит горячее водоснабжение. При значительном расходе горячей воды рекомендуется использовать котел, имеющий встроенный бойлер.

2

Жидкотопливные котлы очень эффективны, кпд котла может достигать девяноста пяти процентов. Чтобы получить такую производительность, необходимо применять только качественные горелки и качественное дизельное топливо.Котлы, потребляющие жидкое топливо, не выбрасывают в атмосферу вредные вещества, так как продукты горения соответствуют жестким экологическим требованиям.

Котлы данного типа классифицируются как бытовые приборы и на их установку в доме не требуются специальное разрешение.Жидкотопливные котлы просты в эксплуатации, их работа не зависит от подключения к электросети или газовой магистрали, поэтому их установка так же проста и не вызывает каких-либо сложностей.

Все же в отличии от твердотопливных котлов, у котлов на жидком топливе имеются и недостатки. Немалая стоимость эксплуатации агрегата является существенным недостатком. Поддержание длительной работы котла потребует значительных расходов на дизельное топливо. Также для котлов на жидком топливе требуется оборудованное помещение достаточной площади для их размещения. В небольшом помещении устанавливать котлы не рекомендуется.

Еще интересные посты для вас...

Facebook

Twitter

Вконтакте

Google+

santeh777.ru


Смотрите также
