Подпитка системы отопления: основные функции технического узла. Подпитка котла холодной водой

Подпитка системы отопления схемы подключения и принцип работы

Теплоносителем в большей части современных отопительных систем выступает вода или же особые синтетические жидкости. Между обеими вариантами особых различий нет. Каждый из них предполагает разогрев магистрали без распада на составляющие компоненты и для каждого требуется подпитка системы отопления (из-за неминуемых потерь).

Содержание статьи:

Технические параметры рабочих жидкостей

Рабочей жидкостью выступает не обыкновенная вода, взятая из водопровода или ближайшего водоема. Напротив, эта вода должна пройти специальную обработку, в нее должны добавляться полезные вещества, а примеси, негативно воздействующие на трубопровод и другие элементы системы, удаляться. В большинстве случаев подобная жидкость заливается в централизованные сети отопления. Должным образом обработать воду не так сложно, да и стоит это недорого, а сам процесс подпитки может выполняться в котельных помещениях.

Обратите внимание! Основным минусом воды в роли теплоносителя считается то, что она замерзает по достижении отметки в 0С, при этом отопительные приборы и трубопровод после этого зачастую разрушаются.

Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа.

Для чего нужна такая подпитка?

Вы, возможно, уже сталкивались с термином «клапан подпитки». Что он собой представляет и для чего требуется? Попытаемся это выяснить. Начнем с того, что во всех закрытых системах отопления (вне зависимости от используемого типа циркуляции рабочей жидкости) теплоноситель движется от котла, проходит через все отопительные приборы и, в конечном счете, возвращается обратно. И чтобы циркуляция постоянно происходила достаточно эффективно, необходима постоянная поддержка рабочего давления, которое, в свою очередь, связано непосредственно с объемами горячей жидкости.

Даже если при обустройстве системы выполнялись все требования и нормативы, а также при абсолютной ее герметичности, объем теплоносителя все равно со временем будет уменьшаться и этого, увы, не избежать. Причина тому предельно проста: утечки в сети будут в любом случае. Жидкость может вытекать через соединения отдельных элементов системы, через сальниковые уплотнители прибора циркуляции, также незначительное количество жидкости утеривается при каждом открытии крана Маевского. Безусловно, в условиях замкнутой системы данные потери несущественны, но рано или поздно все это суммируется и может стать причиной неожиданных проблем. Ситуация лишь усугубляется, если случается какая-либо системная авария.

Вывод очевиден: объем нагретого теплоносителя нужно периодически восполнять. С этой целью и были созданы упомянутые выше клапаны подпитки.

В каких местах устанавливать ?

Клапан подпитки, равно как остальные технологические составляющие системы, должен устанавливаться лишь в строго отведенном для него месте. Рассмотрим основные требования, которые выдвигаются к установке данного устройства.

Нормы и рекомендации СНиП при монтаже отопительных систем

Ранее мы рассказывали о том каким нормам и рекомендациям СНиП следует придерживатся при монтаже отопительных систем, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

• Все подпитывающие клапаны в обязательном порядке комплектуются манометрами!
• Подпитка системы отопления, точнее, сам клапан, нужно оборудовать в том месте сети, где напор рабочей жидкости минимален. Если же говорить о системах закрытого типа, то в них таким местом является именно вход рядом с насосным оборудованием.
• Во избежание попадания воды из сети в линию подпитки рекомендуется еще и дополнительно установить запорный кран.
• Если устанавливается клапан с контролем механического типа, то обязателен монтаж и арматурной задвижки либо крана. Монтировать их нужно между линией, подающей холодную воду, и самим отопительным контуром.
• В случае если насос циркуляции добьется давления, превышающего давление, созданное клапаном подпитки, необходимо также в обязательном порядке установить повышающий насос.

Для более детального ознакомления с процессом советуем посмотреть тематический видеоматериал.

Видео – Подпитка отопительной системы

Разновидности подпитки: механика и автоматика

Существует два способа управления подпитывающим устройством:

• механический;
• автоматический.

Способ управления №1 целесообразен там, где используются маленькие отопительные системы. В подобного рода магистралях все перепады давления рабочей жидкости регулируются посредством специальных мембранных баков. При этом намного проще возобновить потери теплоносителя путем ручного открытия крана на трубопроводе, подающем холодную воду. Этот способ предельно прост, но сопряжен с определенными неудобствами: для выполнения таких, казалось бы, простых манипуляций требуется опыт, кроме того, нужны соответствующие технические навыки и познания.

Обратите внимание! Если имеет место использование механического клапана, вам придется самому заниматься контролем внутрисистемного давления в сети замкнутого типа. А если объем рабочей жидкости чересчур увеличится, то это чревато аварийными ситуациями.

А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями. Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой. И на это обязательно следует обращать внимание при выборе того или иного типа подпитывающего узла.

Более детально ознакомиться с техническими параметрами клапанов, а также их среднерыночной стоимостью, можно из приведенной ниже таблицы.

Таблица. Сравнительная характеристика популярных подпитывающих клапанов

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости.

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор.

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

• Шаровый кран, закрывающий/открывающий поток воды в сеть.
• Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
• Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально.

Подпитка сети закрытого типа: схемы, инструкции

Если магистраль закрытая, то давление в ней, как было отмечено выше, повышено, следовательно, предыдущая схема в таком случае не подойдет. Здесь нужно устанавливать исключительно автоматический подпитывающий клапан. Принцип работы такого клапана описан выше, мы же рассмотрим простую схему ее установки, которую можно выполнить собственноручно. Она состоит из нескольких элементов (в такой последовательности): кран -> манометр -> подпитывающий редуктор.

К слову, именно редуктор является главным элементом данной системы. Состоит он из нескольких элементов, приведенных ниже.

Устройство и особенности закрытой системы отопления

Ранее мы рассказывали о том как устроенна закрытая система отопления, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

• Стопорная площадка, ограничивающая подачу жидкости из подпитывающей трубы.

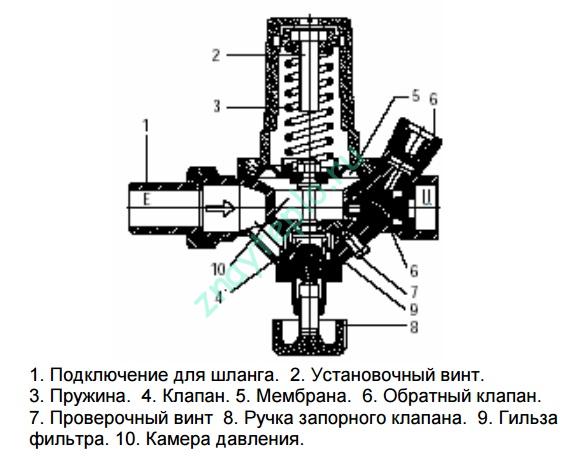

• Блок регулировки, включающий в себя мембрану и специальный шток с пружиной. Сам блок находится сверху прибора.
• Обратный клапан – его функцию мы уже рассмотрели.

Видео – Редуктор подпитки

Вначале задается минимальный напор в сети при помощи блока регулировки. В этой время рабочая жидкость будет контактировать с мембраной, предотвращая опускание штока. И после того, как давление упадет ниже заданной отметки, пружина надавит на шток и тот все же опустится. В результате будет открыта заслонка, а вода из трубопровода начнет поступать в отопительную сеть. И когда давление нормализуется, шток обретет исходное положение, прекратив подачу теплоносителя.

Редуктор следует установить на трубу «обратки» непосредственно у входа в котел, так как именно здесь давление минимально. Если же система оснащена циркуляционным насосом, то подпитывающий узел следует разметить уже перед ним, иначе при работе его (насоса) напор может «скакать», что, в свою очередь, приведен к ложной активации редуктора.

Обратите внимание! Объем прохождения колеблется от 6 до 12 литров в минуту, более конкретная цифра зависит от заданного значения.

В качестве заключения

Подпитка системы отопления помогает избегать коммунальных аварийных ситуаций. Более того, с ее помощью поддерживается требуемое давление рабочей жидкости в системе. Что же касается конкретно подпитывающих клапанов, то устройства автоматического типа позволяют контролировать данные процессы дистанционно.

Вам может понравиться

v-teplo.ru

Подпитка системы отопления - как это работает?

Создание искусственного обогрева помещения для возмещения тепловых потерь и поддержания температурного режима на комфортном уровне актуально не только для загородного дома, но и в городских условиях.

Подпитка системы отопления является одним из наиболее важных мероприятий, позволяющих сохранить работоспособность эксплуатируемого оборудования.

Для чего нужна подпитка отопления?

Эффективная работа современной отопительной системы базируется на сохранении стабильного рабочего давления теплового носителя. Даже в проверенных на герметичность системах могут наблюдаться незаметные невооруженному глазу микроскопические утечки.

Кроме всего прочего, определенное количество теплоносителя утекает из отопительной системы в процессе удаления воздушных пузырьков посредством крана Маевского, а также может просачиваться сквозь сальники установленного циркуляционного насосного оборудования.

Тепловой узел с подпиткой

Незначительная часть теплового носителя теряется в контурных стыках. Общие потери жидкости способны оказывать значительное отрицательное воздействие на показатели работоспособности отопительной системы.

Наиболее часто в качестве теплового носителя используется водопроводная вода, и максимально эффективно компенсировать потери такой жидкости помогает подпитка эксплуатируемой системы отопления посредством магистрального водопровода.

Принцип работы и типы управления узлом

Самой главной задачей подпиточного узла является возможность дополнения недостающей части теплового носителя в отопительную систему, что позволит нормализовать показатели рабочего давления.

На сегодняшний день практикуется пара вариантов восполнения объёма утраченного теплового носителя:

• Ручное управление наиболее удобно при обслуживании небольшой отопительной системы, в которой есть возможность самостоятельно осуществлять контроль уровня давления в строго соответствии с показателями манометра. В этом случае поступление теплового носителя происходит посредством самотёка или при помощи подпиточного насосного оборудования.
• Автоматический режим подпитки самостоятельно включается при падении уровня давления внутри системы ниже установленных пределов. В этом случае происходит срабатывание клапана на подпитку системы отопления и открытие проточного отверстия с принудительным поступлением теплового носителя. После выравнивания показателей давления закрывается клапан, а также производится стандартное выключение насосного оборудования.

Несмотря на удобство второго варианта, очень важно помнить, что автоматический режим подпитки предполагает обязательное включение в систему дополнительного элемента, нуждающегося в электрическом снабжении. При частых перебоях с электроснабжением целесообразно продублировать атематическое управление рычагом ручной подпитки.

Простейшая гравитационная установка в ручном варианте осуществляет обычный набор водопроводной воды до выхода излишков из переливной трубы на расширительном бачке, а достоинством автоматики является практически полное отсутствие необходимости контролировать процесс подпитки системы.

Подпитка

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.

Как правильно монтируется линия подпитки?

В условиях частного домовладения, как правило, монтируется гравитационная отопительная система, поэтому конструктивной особенностью узла подпитки является обязательное наличие элементов, представленных:

• краном шарового типа, задействованным в подаче воды из водопровода в контур отопительной системы;
• очистным фильтром теплового носителя, представленного водой, для удаления основных загрязнений;
• обратным клапаном, предотвращающим движение жидкости из контура отопления в систему водоснабжения.

Важно помнить, что горячая вода из отопительной системы не должна поступать в холодный трубопровод.

Движение теплового носителя в обратном направлении чаще всего является результатом недостаточного давления в центральной водопроводной системе или выхода из строя запорной арматуры.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов «Беретта» заслужила популярность в нашей стране. Газовый котел Беретта — виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

Схема обвязки твердотопливного котла представлена по ссылке. А также расскажем о важности правильной обвязки.

Пример системы автоматической подпитки

Несмотря на богатый выбор систем, действительно заслуживающих внимания потребителей устройств, на самом деле, не так уж много. Любым производителем в сопроводительной документации к прибору указывается рекомендуемая схема подключения подпитывающего клапана.

Чаще всего конструкция такого устройства самодостаточна и включает в себя элементарную фильтрующую водоподготовку и обратный клапан, а также вентиль для выполнения ручной подпитки.

Система отопления с автоматическим управлением клапаном подпитки

Несмотря на то, что автоматический клапан подпитки системы отопления может быть просто установлен на участке от водопроводной системы до отопительного контура, целесообразно отделить его с двух сторон стандартной запорной арматурой, представленной шаровыми кранами.

Такая особенность системы автоматической подпитки обусловлена необходимостью периодически осуществлять ревизию и обслуживание узла в процессе эксплуатации.

Определенным плюсом управляющей установки является дружественный интерфейс, удобный для всех потребителей, а также возможность выполнить при наличии аварийной ситуации ручную подпитку системы.

Заключение

Современный рынок представляет самую разную автоматику для отопительных систем и их подпитки. Тем не менее, обязательные элементы автоматического режима должны быть представлены устройствами, которые позволят обеспечить максимально эффективную обратную связь посредством термодатчика, а также высокие показатели экономии энергоресурсов.

Видео на тему

microklimat.pro

Подпитка системы отопления: насос, подпиточный клапан

Автономную систему обогрева частного дома следует регулярно обслуживать, чтобы поддерживать на должном уровне ее функциональные параметры. В том числе необходима подпитка системы отопления — своевременное добавление жидкости (воды или незамерзающего состава) в контур. Если объем жидкости, циркулирующей в трубопроводе, понизится до критических значений, произойдет перегрев теплоносителя, а вслед за этим — выход системы из строя. Чтобы исключить риск аварии, важно на этапе монтажа трубопровода предусмотреть установку элементов, позволяющих пополнять объем теплоносителя в контуре.

Почему возникает потребность в подпитке

После заполнения контура водяного отопления объем жидкости в ней понемногу начинает уменьшаться в силу разных причин. На свободное от теплоносителя место проникает воздух, что негативно сказывается на функционировании системы.

В закрытом контуре с принудительной циркуляцией постепенно падает давление, помимо этого насос, не рассчитанный на перекачку смеси воздуха с водой, быстрее изнашивается и может выйти из строя раньше времени. В итоге движение теплоносителя нарушается, он перегревается, что ведет к аварийной остановке котла. В контуре открытого типа также происходит перегрев теплоносителя, если его объем недостаточен для полноценного функционирования системы.

Чтобы дом не остался без тепла из-за аварийной ситуации, необходимо создать специальную систему подпитки водяного контура. При этом узел подпитки задействуется и для заполнения контура перед началом эксплуатации.

Важно разобраться, что становится причиной утечки воды из отопительной системы открытого и закрытого типа:

• в контуре с расширительным баком открытого типа теплоноситель достаточно интенсивно испаряется из емкости и его следует регулярно подливать;
• при срабатывании автоматических клапанов для стравливания воздуха из системы часть теплоносителя также попадает наружу в виде пара, так как клапаны для удаления воздуха из системы устанавливаются в наивысших точках контура, где, по законам физики, температура жидкости является максимальной;
• функционирование твердотопливного котла сопровождается срабатыванием предохранительного клапана, если теплоноситель нагревается до критически высоких температур, при этом выбрасывается пар и часть жидкости из контура, кроме того, предохранительный клапан может постоянно подтравливать пар или протекать, при этом капли быстро испаряются, не оставляя следов;
• для спуска воздуха из радиаторов используется кран Маевского — удаляя воздушную пробку нужно дождаться устойчивой струйки теплоносителя, из-за чего объем жидкости в контуре уменьшается;
• протечки (порой незаметные) на стыках в местах установки элементов системы также являются одной их причин возникновения дефицита теплоносителя в трубопроводе.

Как обустроить подпитку отопительной системы

Ключевая функция узла подпитки — компенсация недостатка теплоносителя в контуре. Добавление жидкости в систему выполняется до тех пор, пока уровень рабочего давления не достигнет требуемых значений. Подпитывать контур водой удобнее всего через подключенную к узлу трубу подачи холодной воды. Если для отопления используется антифриз (незамерзающая жидкость), подсоединяют емкость.

Для восполнения объема теплоносителя используют один из двух режимов:

• Ручной (подходит для автономных систем небольшого объема). От пользователя требуется регулярно проверять показания манометра, и при падении давления открывать вентили узла подпитки. Вода поступает в контур самотеком либо ее подают под давлением, используя насос для подпитки системы. Если отопительная установка гравитационная, вентиль узла подпитки перекрывают, дождавшись струйки воды из переливной трубы, подсоединенной к открытому расширительному баку.
• Автоматический. При падении давления в контуре ниже рабочих значений открывается клапан узла подпитки (либо вентиль, снабженный электроприводом), и через проточное отверстие в систему поступает теплоноситель, нагнетаемый специальным насосом. После нормализации давления насос отключается, клапан закрывается. Устройство для подпитки может входить в состав отопительного котла. Преимущество автоматической подпитки системы отопления — отсутствие необходимости систематически проверять показания манометра и обслуживать систему. Недостаток — добавление энергозависимых элементов.

Подпитку открытой системы удобнее всего вести не через специальный узел на обратной трубе, а через расширительный бак, расположенный в верхней точке контура. Чтобы каждый раз не подниматься наверх для оценки уровня теплоносителя в емкости, к резервуару приваривают три трубопровода помимо подающего.

Частью контура отопления является подающая и обратная труба (указаны на схеме). Чтобы проверить уровень жидкости в резервуаре достаточно открыть кран на контрольной трубе, подсоединенной к канализационному сливу в котельной. Если вода течет — уровень достаточен. В обратной ситуации включают вентиль подпитки из водопровода и следят за переливной трубой — когда из нее пойдет вода, кран подачи можно перекрыть.

В закрытой системе можно предусмотреть автоматизированный узел, но его обустройство требует использования дополнительной арматуры. Рассмотрим функции каждого из элементов узла, при помощи которого осуществляется автоматическая подпитка системы отопления.

Исполнительный механизм

Чтобы подпитывать контур обогрева дома в ручном режиме, достаточно установить одну механическую задвижку, которая перекрывает подачу воды из холодного трубопровода или антифриза из резервуара. Автоподпитка требует установки арматуры, которая управляется дистанционно — это может быть вентиль либо кран с электроприводом, но чаще всего используется редукционный клапан автоматической подпитки (он указан на схеме выше).

Редуктор подпитки представляет собой комбинированное устройство, состоящее из редуктора давления, обратного и запорного клапанов. Подпиточный клапан бывает механическим или оснащенным клеммами для подсоединения к электрическому насосу.

Принцип работы следующий: регулятор настраивают — задают максимально и минимально допустимые уровни рабочего давления теплоносителя. Когда оно опускается до нижнего порога, мембрана клапана срабатывает, открывая проточное отверстие. При достижении верхнего уровня давления подпитка прекращается, так как мембрана давит на пружину, в результате чего проток перекрывается штоком.

Редукционный клапан подпитки системы отопления регулируется при помощи винта в верхней части. На клапане или кране подпитки предусмотрен манометр, который позволяет визуально контролировать давление в ходе настройки.

Обратный клапан

Важно, чтобы нагретый теплоноситель не проник в трубопровод, по которому осуществляется холодное водоснабжение. Это грозит попаданием в систему ХВС и размножением бактерий, в том числе болезнетворных. Кроме того, теплоноситель, циркулировавший по контуру автономной теплосети, накапливает продукты коррозии, вредные вещества, выделившиеся из различных материалов под нагревом. Их присутствие в питьевой воде вредит здоровью.

Помимо этого, установка обратного клапана в систему подпитки позволяет избежать лишней потери теплоносителя. При подпитке обратное движение жидкости из отопительного контура возникает из-за недостаточного давления в подающем трубопроводе. При этом в водопроводной системе давление по определению ниже, чем в отопительном контуре. Обратное движение теплоносителя может наблюдаться и в ходе эксплуатации отопительной системы, если закрывающий вентиль не обеспечивает герметичное перекрытие выходного отверстия.

Обратный клапан может быть встроенным в редуктор для подпитки системы отопления, либо его устанавливают позади исполнительного устройства. Для надежности сегодня ставят обратный клапан и перед исполнительным устройством, либо задействуют прерыватель потока.

Насос и накопительный резервуар

Подпиточный насос необходим для создания давления, за счет которого отопительный контур будет пополняться водой из водопровода, давление в котором ниже. Чтобы происходила автоматическая подпитка закрытой системы отопления, насос получает сигнал на включение, который ему отдает электромагнитный исполнительный механизм.

Фильтрация теплоносителя

Водопроводная вода нередко содержит механические включения, и эти примеси способны вывести из строя устройства, обеспечивающие функционирование отопительной системы. Поэтому на входе в узел устанавливают сетчатый фильтр-грязевик. Он задерживает механические загрязнения. До и после фильтра ставят отсечные краны, чтобы иметь возможность при необходимости без хлопот почистить или поменять фильтр. Помимо сетчатого фильтра может быть задействован умягчитель — он удалит из поступающего теплоносителя соли кальция и другие вещества, способные осесть в виде нерастворимого осадка в радиаторах отопления.

Подключение подпитки

Узел автоматической подпитки рекомендуется расположить на участке с минимальным давлением — то есть, на прямом участке обратной трубы, лучше в нижней точке. Важно, чтобы между подпитывающей системой и отопительным котлом было некоторое расстояние — это позволит избежать контакта холодного теплоносителя с раскаленным теплообменником котла.

Схема автоматизированного узла подпитки предусматривает его обвязку с использованием байпаса — обход с отсекающими кранами позволит ремонтировать или настраивать узел не отключая систему отопления.

Вывод по теме

Автоматизированная подпитка — практичный вариант для большого дома со сложной многоконтурной отопительной системой. Финансовые затраты на ее организацию составят небольшой процент от общих вложений в теплоснабжение. Небольшую закрытую автономную систему отопления проще и дешевле обслуживать самостоятельно. На гравитационную, кроме того, нет смысла монтировать оборудование, работа которого требует электроснабжения.

Большинство домовладельцев подключают к отопительному контуру водопроводную трубу через запорную арматуру, и вручную осуществляют подпитку, ориентируясь на показания манометра.

Видео по теме:

profiteplo.com

Как заполнить водой систему отопления двухконтурного котла

Перед началом отопительного сезона нужно проводить комплексное обслуживание контура обогрева. К таким мерам относится промывка системы, проверка работоспособности оборудования. После этого нужно заполнить систему отопления закрытого типа и стравить весь воздух. Способов заполнения контура несколько. Очень важно во время выполнения работы следить за уровнем давления. Оптимальные значения рабочего давления указаны в паспорте каждого элемента контуру.

Выбор теплоносителя

Если залить в контур некачественный теплоноситель, то оборудование прослужит не так долго, как могло бы. Поэтому перед тем как заполнить систему отопления в частном доме нужно выбрать подходящий для вашей ситуации теплоноситель. Варианта всего два – это вода или незамерзающая жидкость. В доме, где вы живете постоянно лучше отдать предпочтение воде, так как с ней меньше проблем, особенно, если она дистиллированная. В такой воде почти нет примесей солей и металлов, которые негативно влияют на все элементы контура обогрева.

Незамерзающая жидкость при минусовых температурах загусает. Ее используют тогда, когда отопление работает время от времени. Характеристики незамерзающей жидкости накладывают некоторые ограничения:

• высокая степень текучести – утечка может появиться там, где вода не просочилась бы;
• нельзя перегревать – при нагреве до 95 градусов распадается на кислоту и другие элементы;
• если жидкость загусла, то нагрев должен быть плавным;
• у незамерзайки есть ресурс (зависит от производителя, в среднем 2 сезона).

Полимерная теплоизоляция Пеноплекс обладает одним из самых низких коэффициентов теплопроводности.

Если выполнить утепление брусового дома Пеноплексом, то дерево не будет дышать и очень быстро сгниет.

Антифриз нельзя использовать, если у вас установлен двухконтурный котел. Жидкость способна просачиваться сквозь защитные прокладки, поэтому бывает, что из крана горячей воды льется подкрашенная вода. В любом случае нужно заливать в систему только неядовитый антифриз на основе пропиленгликоля. Ведь есть и антифриз на основе этиленгликоля – это автомобильный тосол. Его тоже некоторые заливают в систему отопления, но мы не рекомендуем этого делать.

Как заполнить систему обогрева через подпитку

Заполнение системы отопления закрытого типа через подпитку возможно только в том случае, если предусмотрено подключение контура к водопроводу. В автономных системах – это самый оптимальный вариант, так как не требует покупки дополнительного оборудования.

Клапан подпитки.

Желательно на подпитке ставить не шаровой кран, а вентиль, которым можно регулировать поток. Перед тем как заполнить систему отопления водой нужно освободить его от старого теплоносителя. Вода ведь меняется из-за того, что она становится слишком грязной. Затем нужно открыть все краны Маевского на радиаторах и открыть подпитку.

По мере заполнения радиаторов из воздухоотводчиков на торцах начнет струиться жидкость. Как только появилась вода, кран сразу перекрывается. Нужно следить за показаниями манометра – прибор, который показывает давление в контуре обогрева.

В автономных системах оно не должно быть больше 2,5 атмосфер. Такое значение достигается при повышении температуры теплоносителя, а когда вода холодная, то манометр должен показывать не больше 1,5 атмосфер.

После того как заполнение водой системы отопления завершено нужно включить котел. Когда теплоноситель нагреется нужно еще раз стравить воздух со всех батарей. В горячей воде отделение воздуха происходит интенсивнее, чем в холодной. Возможно, удалять воздушные пробки придется несколько раз (первые 2-3 цикла нагрева теплоносителя).

Заполнение закрытого отопления насосом

Если контур не подключен к водопроводу, остается единственный вариант, как заполнить систему отопления­ – это насос для опрессовки. Это небольшой прямоугольный резервуар из металла, в который набирается жидкость. Из резервуара теплоноситель подается в трубы благодаря помповому ручному насосу, на котором установлен манометр.

Ручной насос для опрессовки.

Ничего сложного в том, как заполнить закрытую систему отопления, нет. Алгоритм работы:

• подключить шланг от насоса к контуру;
• залить теплоноситель в резервуар насоса;
• вручную перекачать жидкость в систему.

Если нет патрубка для слива воды из контура, то подключить шланг насоса можно в один из торцов батареи. Для этого нужно выкрутить заглушку и на ее место поставить сгон-переходник. Обязательно перед началом работы нужно открыть все воздухоотводчики, чтобы воздух мог покинуть контур.

Клеить рулонный утеплитель под обои нет смысла. Тонкий слой теплоизоляции не даст желаемого результата.

При работе с теплоизоляцией в листах и рулонах нужно использовать дюбель гвоздь для утеплителя с целью зафиксировать материал.

Внимательно следите за показанием манометра. При помощи такого насоса проводят опрессовку системы отопления. Им можно накачать давление до 10 атмосфер (если сил хватит). При  заполнении системы такое давление не нужно, иначе поломается котел.

Заполнение системы через двухконтурный котел

Теперь рассмотрим самый простой способ, а именно как заполнить систему отопления двухконтурного котла. Эти агрегаты не нуждаются в установке дополнительного узла подпитки контура обогрева, так как он есть в базовой комплектации.

Кран подпитки находится снизу.

Загляните в нижнюю часть котла. Возле патрубка подачи холодной воды из водопровода должна быть пластиковая ручка крана подпитки. В принципе, процедура ничем не отличается от подпитки через патрубок водопровода:

• открываем все воздухоотводчики;
• открываем кран подпитки и заполняем систему;
• по мере заполнения контура закрываем воздухоотводчики;
• добиваемся давления (указанного в паспорте котла).

После того как давление в системе отопления достигло необходимого уровня кран подпитки закрывается. Он не будет задействован до следующего сезона. Менять теплоноситель рекомендуется каждый год. Подробнее о том, как заполнить систему отопления закрытого типа смотрите на видео ниже.

utepleniedoma.com

Как работает установка подпитки отопительного контура.

Приветствую всех, кто читает эту статью! Она посвящена еще одному важному узлу системы отопления — установке подпитки отопительного контура.  Ранее я уже писал статью, посвященную группе безопасности. Рекомендую ее к прочтению! Начнем с теоретической части.

Зачем нужна установка подпитки отопительного контура?

Назначение у установки подпитки достаточно простое — поддержка постоянного давления в системе отопления. Установка подпитки состоит из следующих частей:

• Редуктор понижения давления.
• Обратный клапан.
• Запорный клапан.
• Манометр.

Потери давления в системе могут возникать по разным причинам, но чаще всего это связано со срабатыванием предохранительных клапанов или открытием кранов Маевского на радиаторах отопления. Но могут случаться и более серьезные неполадки, например, подтекание по резьбовому соединению или из-за коррозии. В этом случае, естественно, нужно сначала устранять причину утечки, а потом уже восстанавливать давление в системе.

Устройство установки подпитки изображено ниже на рисунке:

Установка подпитки будет открыта до тех пор, пока давление в системе отопления не вырастет до нужного значения. Давление закрытия регулируется при помощи установочного винта (позиция 2). После редуктора расположен обратный клапан (позиция 6), который не допускает смешивания водопроводной воды и теплоносителя через установку подпитки. На рисунке выше изображен проверочный винт, при помощи которого проверяется работоспособность обратного клапана. После завершения работы установки необходимо до упора закрутить ручку запорного клапана (позиция 8).

Монтаж установки подпитки.

Теперь разберемся в том, где и как нужно устанавливать «подпитку» в системе отопления.

Для многих моделей котлов подключение автоматического клапана подпитки не составляет никаких проблем — на самом котле имеется специальный вход, к которому установку подпитки можно подключить при помощи обычной гибкой подводки. Если ваша система отопления сделана на основе твердотопливного котла, а подпитка осуществляется холодной водой, то клапан подпитки желательно устанавливать на подаче котла. Если установить подпитку с холодной водой на обратную трубу, то это может еще понизить температуру воды в ней, что может негативно сказаться на теплообменнике котла. Это справедливо, если через подпитку в систему сразу попадет большой объем холодной воды.

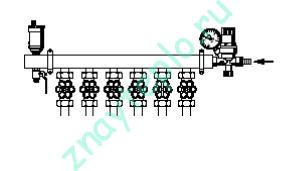

При коллекторной системе разводки, подпитку удобно устанавливать непосредственно в коллектор подачи или обратки. Стоит сказать, что возможны и другие схемы подключения подпитки, например, от бойлера косвенного нагрева. В этом случае для подпитки берется горячая вода и подпитку можно заводить как на подающую так и на обратную трубу котла. При такой схеме нужно правильно подобрать установку подпитки по температуре, так как существуют модели, которые могут нормально работать только на холодной воде. Такая подпитка на горячей воде быстро выйдет из строя.При этом необходимо помнить, что отопление желательно подпитывать подготовленной водой. Иначе это вызовет появление отложений накипи, и сократит срок службы узлов системы отопления. Подготовка воды зависит от ее химического состава, который желательно узнать при помощи специального анализа. Могу сказать, что для РФ помимо жесткости еще актуально большое содержание растворенного железа в воде. Чтобы узнать об этом подробнее читайте статью о водоподготовке.

Резюме.

Установка подпитки отопительного контура очень удобное устройство, которое позволяет контролировать давление в закрытой системе отопления, и компенсировать потери теплоносителя. При выборе такого устройства в магазине лучше обратить внимание на европейские модели. Качественные материалы, которые применяют в таких моделях, обеспечат долгий срок службы клапана подпитки и сберегут ваши деньги. На этом все, пишите свои вопросы в комментариях.

znayteplo.ru

Что такое подпитка системы отопления и какой клапан выбрать. Жми!

Популярность загородного жилья возрастает постоянно. Именно поэтому актуальным становится вопрос отопления для домов, рассчитанных на постоянное проживание.

Газ не всегда возможно провести, дрова или уголь в чистом виде не смогут качественно отопить большие площади. Чтобы поддерживать оптимальную температуру, необходимо применять дополнительные агрегаты и приспособления, например, подпитку системы отопления.

В качестве основного теплоносителя в подобных системах обычно используют специально предназначенную (подготовленную) воду или химические соединения – синтетические жидкости.

Для тех, кто между ними выбирает, должен помнить, что использование любого из этих веществ предполагает, что в системе будет производиться нагрев, который не повлечет за собой процесса разложения на составные элементы используемых теплоносителей. Им потребуется подпитка системы отопления, поскольку потери неизбежны.

Основные характеристики теплоносителей

Для создания качественной системы отопления производственного помещения или частного дома следует понимать, что включая в нее воду, требуется использовать жидкость, прошедшую специальную подготовку.

Она в этом случае будет содержать полезные компоненты, к тому же из воды будут удалены примеси и вещества, которые могут навредить работе основного оборудования, а также:

• трубам;
• приборам;
• арматуре.

Подобная система устройства применяется, если отопление централизовано. Процесс подпитки осуществляется непосредственно в котельных.

Стоит отметить: у подготовленной воды имеются и свои недостатки, такие, как замерзание при переходе через 0, разрушение целостности приборов и трубопровода.

Синтетические теплоносители в этом случае лучше проявили себя. Процесс замерзания таких теплоносителей начинается при гораздо низких температурах.

Именно поэтому водяной узел остается целым даже при холодной погоде, что позволяет использовать этот вид подпитки для загородных домов без страха испортить систему. Однако стоимость подобной жидкости высокая, что позволяет использовать ее исключительно в системах автономного отопления преимущественно замкнутого типа.

Обратите внимание: в загородных и частных домах возможно использование погружных подпиточных насосов для отопления вертикального исполнения. Такие насосы берут воду из колодцев.

Почему необходима подпитка

Подпитывать систему отопления в доме или техническом помещении необходимо по ряду причин.

Первой из них является естественное уменьшение жидкостного теплоносителя в процессе работы. Также это происходит после срабатывания воздухоотводчиков и очистки установленных в системе фильтров от различных загрязнений.

Необходимость автоподпитки возникает и тогда, когда изменяется режим работы основного отопительного агрегата. Если клапан котла отключается, то температура нагрева изменяется, и нагрев теплоносителя осуществляется в экономичном режиме.

Примите к сведению: перепады в температурных режимах приводят к изменениям в показателях давления. Это происходит в разных частях системы – как следствие, появление протечек и ослабление целостности всей конструкции.

Для того, чтобы предотвратить поломку автоматической или иной системы отопления, необходимо поддерживать в ней постоянное количество используемого теплоносителя.

Подпиточный кран позволит легко проводить процедуру дополнения жидкости до требуемых значений. Это сделает возможным поддержания постоянного значения давления. Особенно актуально для закрытой системы.

Автоматика подпиточных узлов

Автоматическая система позволяет повысить безопасность и долговечность. Ее главной частью является редукционный клапан.

Он имеет мембрану, постоянно находящуюся под давлением, создаваемым теплоносителем. Изменить давление позволяет пружина. Сила натяжения помогает регулировать давление системе (закрытой или открытой).

Давление воды позволяет контролировать положение клапана и уровень сдавливания пружины – получается рабочая схема автоматического типа. Если будет зафиксировано изменение давления в системе, то клапан открывается и в теплоноситель поступает вода для его охлаждения.

Как только давление нормализуется, вода вновь становится горячей, так как доступ охладителя прерывается. Клапан почти постоянно открыт, так как производится удаление воздуха. Система механического типа работает иначе, но обеспечивает хорошие показатели надежности всей установки. Повышать давление можно, используя обычный циркуляционный насос.

Примите во внимание: при использовании механического клапана возникает необходимость контроля внутрисистемного давления в сети замкнутого типа. В случае превышения объёма рабочей жидкости сверх меры, возможно возникновение аварийных ситуаций.

Правила монтажа

Подпитывающий клапан, так же как и все остальные элементы системы отопления, целесообразнее устанавливать в котельной.

Правильным с точки зрения удобства и функциональности станет монтаж этого элемента в точке подсоединения к системе расширительного бачка.

Важно знать: очень часто устройство располагается недалеко от котла. В результате происходит смешение обратной воды с водопроводной. Затем происходит переохлаждение теплоносителя. Именно поэтому рекомендуется устанавливать клапан на трубе, которая обеспечивает приток горячей воды.

Непосредственно во время выбора клапана следует обращать внимание на наличие в комплекте манометра. Цена его будет немного выше, но позволит сделать установку безопасной.

Современные двухтрубные системы позволят значительно сократить процесс обслуживания всей установки.

Таким образом, подпитка системы отопления является важной задачей при обустройстве бесперебойной подачи тепла в помещение. Важное значение имеет проведение точных расчетов до момента монтажа и постоянный контроль в процессе эксплуатации системы отопления.

Смотрите видео, в котором специалист разъясняет, как сделать несложную подпитку системы отопления:

teplo.guru

О применении подпиточного клапана в системе отопления

Наличие качественно работающей отопительной системы является обязательным для любого жилого дома. В противном случае жить в таком здании будет, мягко говоря, не так уж комфортно. Принцип работы отопления в наших домах предельно прост: в специальном котле нагревается теплоноситель, который посредством насоса или естественной циркуляции поступает к радиаторам, которые, собственно, и прогревают воздух в помещении до необходимой температуры.

Сегодня наиболее востребованным теплоносителем является вода, поскольку она наиболее доступна, к тому же прекрасно показала себя в работе.

Читайте – о нюансах выбора теплоносителя.

И все, казалось бы, хорошо, вот только есть одна проблема: при низких температурах вода имеет свойство замерзать. А это значит, что может повредиться трубопровод или другие элементы системы.

Порой владельцы частных домов и сотрудники, которые следят за отопительными системами многоэтажных зданий, отмечают некоторые нарушения в работе системы. В частности – снижения качества отопления из-за колебания давления в системе.

Причиной изменений может являться:

1. Замерзание и оттаивание теплоносителя: именно эта причина считается наиболее частой. При замерзании теплоноситель расширяется в объеме, тем самым меняя давление в системе.
2. Срабатывание воздухоотвода: при перегреве теплоносителя котлом давление в системе повышается. Чтобы избежать неприятностей, каждая отопительная система снабжена воздухоотводом. Он, срабатывая, на самом деле снижает уровень давления. Но порой этот показатель становится слишком низким – и опять наблюдаются проблемы с отоплением.
3. Течь и чистка фильтров также способствуют изменению давления. И самое неприятное то, что при возникновении протекания теплоносителя, место порыва (или ослабевание соединительных элементов) удается обнаружить не сразу.

Какой бы ни было причина уменьшения количества теплоносителя, явно одно: для нормальной работы отопления количество воды в системе нужно увеличивать. Для этого используется  узел подпитки. Изначально на этот элемент не обращают внимания, не считая его установку необходимостью. Но такое мнение ошибочно.

Что такое узел подпитки и как он работает?

Этот узел является, как уже было сказано, важным элементом отопления. Его основная задача – контроль количества теплоносителя, и, при необходимости – его восполнение.

Как правило, в современных отопительных системах устанавливаются автоматические узлы, основным элементом в которых является подпиточный клапан. Он имеет небольшую мембрану, на которую воздействует давление внутри системы и пружину.

В случае, если давление в отопительном контуре понижается, воздействие на пружину, соответственно, снижается. Мембрана перестает сдавливать пружину, и она проталкивает шток, в результате чего открывается отверстие для пополнения отопительной системы. Через это отверстие поступает вода.

Как правило, подпиточный клапан для системы отопления устанавливается на трубу, которая подает обычную воду. То есть, соединена с системой водоснабжения. Это следует учитывать, поскольку для отопительной системы вода используется очищенная (она оставляет меньшее количество налета на стенках труб и радиаторов).

В то время как привычная вода из водопровода очистку не прошла. То есть, рациональнее на входе поставить небольшой фильтр и время от времени его менять. Таким образом вы сможете уберечь трубы и соединения от преждевременного накопления отложений.

Когда начинается подача дополнительного количества воды в систему отопления, давление в ней постепенно начинает подниматься. Как только оно достигнет необходимого уровня, на мембрану вновь оказывается давление. Она воздействует на пружину, которая, сжимаясь,  закрывает отверстие.

Как видите, принцип действия подпиточного клапана достаточно прост. Но действие это крайне важно.

Из чего состоит подпиточный клапан

Важно: бывают случаи, когда велика вероятность попадания теплоноситель из отопительного контура в водопроводные трубы. Это крайне нежелательно, поскольку многие владельцы используют в качестве теплоносителя воду с антифризом. Для защиты от подобной ситуации следует установить специальный обратный клапан.

Где установить?

Специалисты утверждают, что лучше всего подпиточный клапан устанавливать неподалеку от расширительного бака. Это на самом деле так, поскольку бак срабатывает регулярно, и, соответственно, сразу после снижения давления в системе из-за работы бака оно автоматически восстанавливается клапаном. То есть, перебои с давлением крайне непродолжительны, и не скажутся на качестве работы системы.

Не следует располагать узел подпитки на трубах обрата возле отопительного котла. В таком случае порция холодной воды может провоцировать сбои в работе. Точно также не рекомендуется устанавливать автоматический подпиточный клапан на трубах с подающей водой. В таком случае теплоноситель слишком горячий, и может повредить элементы самого узла.

Почему именно автоматика?

Прошло то время, когда уровень давления в системе регулировался вручную. Причина установки именно автоматического узла в том, что на самом деле подпитка требуется достаточно часто. Автоматика сама контролирует уровень давления, сама определяет необходимое количество воды, которую следует добавить для нормализации работы отопления.

Ярким примером качественного современного оборудования является подпиточный клапан alimat. Это качественный элемент, который поможет вам обеспечить нормальную работу отопительной системы, без каких-либо проблем с давлением.

Вывод

Подпиточный клапан с манометром – простой способ избежать сбоев в работе отопления. Нет необходимости периодически проверять давление, перекрывать насос и самостоятельно восполнять количество теплоносителя. Немного потраченных средств и времени на установку – и ваша систему будет работать безотказно, а в доме всегда будет тепло и комфортно.

Надеемся, что статья была вам полезна. Будем благодарны, если поделитесь ею в социальных сетях.

kvarremontnik.ru

•
  Пеллетный котел с бойлером
•
  Какие бывают электрические котлы
•
  Котел бастион официальный сайт
•
  Котлы война на украине
•
  Котел газовый 600 квт
•
  Газовый котел 600 квт
•
  Удаленное управление котлом vaillant
•
  Какие котлы бывают электрические
•
  Котел длительного горения пеллетрон
•
  Котел протерм 60 квт
•
  Котел вармос тт 18к
