Каталог проектов и решений на базе оборудования ОВЕН. Шкаф управления котлом

Щиты для котельной, реконструкция котельной, автоматика для паровых котельных, котельное оборудование, блок управления котлом.

Реконструкция котельной, что подразумевается под этим? В зависимости от состояния котельной и выделенных для этого средств проводится полная или частичная замена оборудования, при этом проводится не только замена, но и техническое перевооружение всего оборудования для приведения в состояние удовлетворяющее современным требованиям, что позволяет повысить эффективность и значительно снизить затраты.Работа начинается с получением от заказчика технического задания. Далее разрабатывается проектная документация с согласованием и проведением экспертизы. Следующим действием является работы по реконструкции котельной: производятся монтажные работы и пуско наладка. После проведения испытаний осуществляется ввод объекта в эксплуатацию.Автоматика котлового оборудования. Для управления и контролем за работой котельной разрабатываются различные системы автоматики, в том числе автоматика управления котлами, автоматика системы отопления и вентиляции c постоянным присутствием обслуживающего персонала (или без присутствия персонала).Разрабатываются автоматизированные системы управления и диспетчеризации с использованием оборудования «Овен», Schneider Electric, Danfoss и др. - в зависимости от технических требований заказчика.Автоматизированная система управления котлами, отоплением и вентиляцией:

• Управление котлами. Управление и контроль за котлами осуществляются со шкафов ШУК (шкаф управления котлом)ЩУК работает в составе системы управления котлом,который включает кроме шкафа с УПП или ЧР для дымососа и вентиляторов, контрольно измерительных приборов, запорных и регулирующих клапанов
• Периферийное оборудование (датчики, клапаны, насосы и т.д.). Для измерения технологических параметров используются датчики ПО «Овен». В качестве исполнительных механизмов и регулирующих органов, устанавливаемых на технологическом оборудовании – оборудование Wilo, Danfoss, ADL, Auma.
• Шкафы автоматики контролируют параметры котлов при помощи щитов (шкафов) ЩУК - щит управления котлом, управляют агрегатами воздушного отопления (АВО) (изг. фирмы "ВЕЗА"), обычно в количестве до 5шт.В системе управления АВО предусматривается:- защита от коротких замыканий и перегрузок в цепях.- включение и отключение АВО с лицевой панели шкафа.- шкаф имеет вход пожарной сигнализации.- температура в помещении регулируется при помощи данных от термостата.Расход теплоносителя через АВО регулируется шаровым краном с приводом ON/OFF.

Вариант алгоритма работы:Поддержание температуры воздуха в помещении, где расположено оборудовании котельной, осуществляется путем дискретного включения и выключения АВО от датчика температуры.Расход теплоносителя через АВО в дежурном режиме (температура воздуха выше уставки термостата, вентилятор АВО выключен) отсутствует (клапан по воде закрыт).Силовая автоматика РУ-04 монтируются в металлических шкафах напольного исполнения. Рассмотрим на примере изготовления оборудования для реконструкции котельной для Сахалина (котельная на твердом топливе, три котла ДКВр).Шкафы силовые - общая длина 10,6 метра, размещенных в 13 панелях, смонтированы в шкафах типа ШНС, шина алюминиевая. Выносные щиты управления насосами смонтированы в отдельных шкафах настенного исполнения. К панелям подключаются щиты управления котлами ЩУК. Оборудование основных элементов подключены к системе диспетчеризации.Контрольные приборы расположены на передних панелях щитов. Номинальный ток ГРЩ 1600 А.Ввод №1 – питание нагрузки от трансформатора ТМГ №1 630 кВА;Ввод №2 – питание нагрузки от трансформатора ТМГ №2 630 кВА;Ввод №3 – питание нагрузки от трансформатора ТМГ №3 250 кВА в летний период;Ввод №4 – питание нагрузки от ДГУ.

1. Щит силовой парового котла №1 400А.
2. Щит парового котла №2 400А.
3. Щит парового котла №3 630А.
4. Сетевые насосы №1,3 630А.
5. Сетевые насосы №4,6 400А.
6. Сетевые насосы №2,5 630А.
7. Вводно - распределительный щит 1600А.
8. Вводной щит от ТМГ №1 1250А.
9. Вводной щит от ТМГ №2,3 1250А.
10. Шкаф УКРМ 450 кВАр.
11. Щит силовой секционный ток 630А с УКРМ.
12. Щит технологический 630А.
13. Щит освещения 250А.
14. Щит освещения 250А.
15. Щит управления сетевыми насосами № 1,2,3.
16. Щит управления сетевыми насосами № 4,5,6.

В приведенном списке выше перечислены шкафы ГРЩ реконструируемой котельной.

1. - электропривод решетки колосника;
2. - электропривод забрасывателя №1;
3. - электропривод забрасывателя №2;
4. - электропривод вентилятора острого дутья;
5. - электропривод вибратора №1;
6. - электропривод вибратора №2;
7. - электропривод шибера дымососа;
8. - электропривод шибера поддува;
9. - электропривод клапана подачи пит. воды;
10. - аварийное освещение котла;
11. - регистратор уровня питательной воды;
12. - регистратор расхода пара.

Электропитание электроприводов вибраторов №1 и №2 выполнить от трехфазного понижающего трансформатора ТСЗИ-2,5-380-220/36В (2,5 кВА). Предусмотрено в ЩУК свободное место под установку трансформатора ТСЗИ-2,5-380-220/36В.Тип, марка котла ДКВР 20/13.Вспомогательные механизмы котла:Решетка колосникаМарка электропривода ТЧЗМ 2,7/5,4; Pн = 3 кВт; cosφ = 0,83; Uн = 380 В.Забрасыватели №1, №2, марка электропривода ЗП-600.Вентилятор острого дутья, в нагрузке электродвигатель Pн = 7,5 кВт;Вибратор №1, Вибратор №2, электропривод ИВ-98; Pн = 0,6 кВт, Uн = 36 В.Шибер дымососа электропривод ДН-15; Pн = 0,6, Uн = 380 В.Шибер поддува, электропривод ВДН-13.Клапан подачи питательной воды, марка электропривода РУ-40 ДУ 80, КДУ МЭО-100/25 -0,25У 380В.

www.04kv.com

ШУК шкаф управления котлом

www.elektroshchit.ru

Автоматизация котельных установок. Шкафы управления котельными (примеры работ)

Котельная установка - техническое сооружение, предназначенное для нагрева воды в системах отопления жилых, административных и производственных помещений. В качестве топлива для котельных может использоваться газ, мазут, дизельное топливо, пеллеты, уголь.

Одной из ключевых проблем советских котельных была минимальная степень автоматизации и необходимость постоянного физического присутствия обслуживающего персонала для того, чтобы просто повернуть ручку управления котлом в зависимости от температуры воздуха. Отголоски этих пережитков прослеживаются до сих пор, когда при плюсовой температуре в домах воздух прогревается до +35 градусов, а жители многоквартирных домов платят за жаркое лето у себя в квартирах.

В настоящее время, одним из требований при проектировании современных и реконструкции старых котельных является отсутствие обслуживающего персонала. В связи с этим, главным условием при строительстве и модернизации котельных является максимальная автоматизация с использованием релейной логики или программируемых контроллеров.

Другим важным условием эксплуатации котельных является бесперебойность работы и безопасность отопительной системы. В условиях холодного климата России минимальные перебои в подаче тепла могут привести к остановке производств, закрытию больниц, школ, детских садов и другим грустным последствиям.

Для создания автоматизированных систем управления котельными используются специальные шкафы управления, которые имеют следующий функционал:

1. Управление пуском и остановкой котлов, их защита.
2. Защита насосного, вентиляционного оборудования, цепей управления от перегрузок, перегрева, коротких замыканий, недопустимых перенапряжения и обрыва фаз
3. Сигнализация работы оборудования и параметров системы на панели управления и в систему диспетчеризации (панель оператора. scada, sms/gprs и др.)
4. Автоматическое управление работой исполнительных механизмов по сигналам от датчиков (давления, температуры, положения)
5. Ручное управление агрегатами котельной - при помощи кнопок пуск-стоп на панели или кнопочных постов ПКП

В качестве блока управления котельными могут использоваться ПЛК различных производителей, от российских Овен и Segnetics до импортных Siemens, Schneider Electric, ABB и др. Выбор контроллера зависит как от требований надежности, так и от финансовых возможностей заказчика (российские аналоги обычно бюджетнее).

Если шкаф управления котельной базируется на релейной логике, то на более высоком уровне автоматизации должен стоять специальный контроллер управления котельной.

Распределительные щиты, шкафы управления и автоматизации для строящихся котельных станций в Ленинградской области (Лужский район)

В начале 2018 года мы реализовали проект по комплесной поставке распределительных электрощитов (ГРЩ, АВР 400А 2 ввода с секционированием) и шкафов автоматики и управления (щиты освещения ЩО, шкафы управления топливоподачей ШУТП, шкафы управления насосами ШУН, шкафы управления котлами ШУК) для строящихся котельных установок на комбинированным топливе мощностью 2,5-4МВт. Об этой особенности стоит рассказать подробнее т.к. котельные смогут работать как на традиционных (угле, пеллетах, брикетах, мазуте, газе) так и на нетрадиционных (RDF-материалах - переработанный мусор) источниках тепла. Если этот пилотный проект станет удачным - его применят по всей России.

Щит управления топливоподачей ЩУТП с плавным пуском двигателя

Мощность 15кВт. Управление работой шибера (задвижки), 2 компрессоров, гидростанции, транспортеров в автоматическом и ручном режимах. Оборудование ABB (софтстартеры PSR), Chint (мотор-автоматы, автоматы, контакторы), программируемое реле ПР200 Овен

Щиты управления газовым котлом ЩУК с частотными преобразователями

Мощность 18,5кВт. Управление работой дымососов, вентиляторов, топливных шнеков, горелок, насосов, котла по сигналам от датчиков температуры, потока, уровня топлива, давления, положения задвижек и клапанов. Защита от перегрузок, перегрева, коротких замыканий, нарушений технологического процесса. Интеллектуальное управление при помощи контроллера СПК-207 Овен. Частотные преобразователи Omron. Коммутационное оборудование Chint.

Шкафы управления насосами котельной ШУН с плавным пуском двигателей

Мощность 18,5кВт. Управление сетевыми насосами, насосом подпитки и рециркуляции котла по датчикам уровня, температуры давления. Автоматическое управление регулируется специализированными "насосными" контроллерами САУ-У и САУ МП ОВЕН и контроллером отопления ТРМ132. Устройства плавного пуска PSR 37-600-70. Мотор-автоматы, контакторы Chint.

Шкаф автоматизации твердотопливной котельной для Тотемского лесхоза-филиала САУ (Вологдалесхоз) на базе контроллеров Овен и модульного оборудования DEKraft

Шкаф автоматики был собран в ноябре 2017 года для управления 2 котлами КВтм-2000 и КВтм-1000 и дополнительным оборудованием:

• 2 насосами рециркуляции котлов
• 4 сетевыми насосами
• Насосом подпитки
• 5 отопительными агрегатами
• 2 сетевыми насосами технологии
• 2 сетевыми насосами отопления
• Клапанами ГВС

Шкаф управления ШУК 40А обеспечивает работу котельной в автоматическом и ручном режимах и обеспечивает: регулирование температуры выходящей воды в зависимости от температуры окружающего воздуха; поддержание выходной температуры в заданном диапазоне; поддержание давления в контуре отопления и технологии, контуре подпитки; автоматическое переключение на резервный насос в случае неисправности рабочего насоса.

Краткий перечень оборудования автоматизации котельной установки:

Шкаф управления газовой блочно-модульной котельной для промышленной базы ОАО “ЛенгазСпецСтрой” в п. Тайцы (Ленинградская обл.) на комплектующих ABB

Щит управления 80А был собран и установлен на объекте в августе 2015 года. В нем реализован автоматический ввод резерва по питанию и управление 3 газовыми горелками, 2 сетевыми насосами, 2 подпиточными насосами, шунтирующим насосом и клапаном на газовой линии в автоматическом и ручном режимах.

Для защиты насосной группы и управления горелками в шкафу управления установлено следующее оборудование:

Компания ПромЭлектроСервис НКУ является профессиональным производителем шкафов управления и автоматики, в т.ч. шкафов управления насосами, шкафов управления задвижками, ящиков управления двигателями с плавным пуском и многого другого. Заказывая щиты управления котельными установками в нашей компании вы можете быть уверены в высоком качестве сборки, конкурентных ценах и инжиниринговой поддержке на всех этапах сделки. С нашими типовыми решениями по шкафам автоматики можно познакомиться в специальном разделе.

www.elektro-portal.com

Шкаф управления котлом (ШУК) | ЭНТАС

entas.ru

Шкаф управления водогрейным и паровым котлом

Назначение изделияШкаф управления котлом ТОПАЗ-215 (далее шкаф, шкаф управления) предназначен для управления работой водогрейного (или парового) котла при совместной работе с микропроцессорным менеджером газовой либо жидко-топливной горелки. Шкаф позволяет работать с одноступенчатой, двухступенчатой, либо модулируемой горелками.

Менеджер выбранной горелки должен обеспечивать:

• контроль разряжения в топке котла;
• контроль давления воздуха перед горелкой;
• предварительную продувку горелки перед розжигом;
• автоматизированный безопасный розжиг горелки и поддержание горения.

Шкаф обеспечивает работу котла и защиту оборудования котла в соответствии с требованиями СНиП II-35-76 для котлов с давлением пара 1,7 кгс/см 2 и ниже и водогрейных котлов с температурой воды 115°C и ниже.

Рабочие условия применения шкафа:

• температура окружающего воздуха от 0 до плюс 50 °С;
• относительная влажность воздуха до 80 % при 25 °С.

Степень защиты, обеспечиваемая оболочкой, IP54 по ГОСТ 14254-96.

Шкаф выполняет следующие функции:

• Предварительный разогрев и управление работой котла. Для предварительного разогрева котла имеется возможность ограничить скорость нарастания температуры воды (для водогрейного котла), либо пара (для парового котла).
• ПИД регулирование процесса нагрева (работы горелки). В своём составе шкаф имеет встроенный пропорционально-интегрально-дифференциальный (ПИД) регулятор для двухступенчатых и модулируемых горелок. Для регулятора предусмотрена автоматическая настройка коэффициентов, а также возможность их ручной корректировки. При использовании двухступенчатых горелок ПИД регулятор можно отключить, тем самым использовать привычный режим работы (двухпозиционное регулирование). Для одноступенчатых горелок двухпозиционное регулирование — единственно возможный режим работы.
• Противоаварийная защита оборудования котла. При возникновении аварийной ситуации (неисправности горелки, датчиков, выхода значений технологических параметров за аварийные пределы) шкаф осуществляет останов котла, гашение горелки и блокирует подачу топлива к горелке.
• Настройка оборудования котла. В этом режиме с панели оператора осуществляется выбор типов и диапазонов датчиков, настройка временных констант, управление топливным клапаном иводяным краном напорного бака с целью проверки работоспособности или настройки. Архивирование событий, происходящих с оборудованием котла. Шкаф позволяет вести архив событий и аварий, происходящих с оборудованием котла.
• Архив сохраняется в энергонезависимой памяти и может быть просмотрен на операторской панели шкафа.
• Отображение состояний датчиков и оборудования котла. На операторской панели шкафа отображаются значения основных технологических параметров, состояния исполнительных механизмов, датчиков (включено, выключено; открыто, закрыто; включение горелки, уровень воды, значения температуры и давления и прочее).

www.owen.ru

Шкаф автоматики общекотельного оборудования

Шкаф автоматики общекотельного оборудования

Компания  «АСУ  Технологических  Процессов»  (г.  Тюмень) разработала программное обеспечение контроллера котельной (двух-   или одноступенчатых  горелок котлов) на базе оборудования ОВЕН.

По требованию заказчика  программное обеспечение контроллера и схема шкафа автоматики будут адаптированы к технологической схеме  котельной  – количество котлов, вид топлива, количество контуров отопления и их приоритет, автоматизация процесса химводоподготовки, управление частотными приводами насосов и проч. Специалисты компании произведут все необходимые монтажные и пусконаладочные работы.

 Основными компонентами контроллера котельной является следующее оборудование ОВЕН:

 Перечень функций, реализованных в контроллере котельной:

1. Визуализация всех измеряемых, вычисляемых и настраиваемых параметров контроллера на панели оператора.
2. Настройка всех необходимых для работы контроллера параметров через интерфейс панели оператора.
3. Сохранение изменений настройки режимов работы котельной в энергонезависимой памяти контроллера (автоматическое возобновление работы котельной при восстановлении электропитания котельной).
4. Часы реального времени, текущей даты и календарь праздничных дней (энергонезависимые).
5. Измерение, вычисление и отображение среднесуточного значения температуры окружающего воздуха за заданное количество суток.
6. Вычисление требуемой температуры подачи для контура отопления на основе заданного температурного графика.
7. Коррекция температур контура отопления для подрежима день/ночь, рабочий/выходной/праздничный.
8. ПИД - регулирование температуры подачи контуров отопления посредством трехходовых КЗР.
9. Автоматическое начало и окончание отопительного сезона по заданным датам, и при выполнении условий среднесуточной температуры наружного воздуха.
10. Вычисление требуемой температуры котлового контура на основе требуемых температур потребителей - контура отопления и ГВС.
11. Каскадное включение и отключение (перевод в горячий резерв) котлов для поддержания требуемой температуры котлового контура. Энергонезависимые счетчики времени наработки котлов в часах.
12. Автоматическое управление насосами рециркуляции котлов, режим разогрев котлов.
13. Возможность ручного блокирования работы любого из котлов или вторых ступеней горелок.
14. Защитное отключение котлов и насосов по предельным температурам, давлениям и аварийным сигналам.
15. Чередование ролей основного и дополнительного котла через заданное время, индикация времени оставшегося до смены ролей котлов (в часах).
16. Контроль давления прямых и обратных трубопроводов потребителей, а также наличия потока теплоносителя на стороне нагнетания циркуляционных насосов, автоматическая подпитка контуров.
17. Автоматический ввод резерва (АВР) всех насосов котельной.
18. Фиксация времени, даты и количества аварийных состояний котельной.
19. Диспетчер аварийных состояний – меню контроллера позволяющее определить перечень включаемого и отключаемого оборудования, при возникновении той или иной аварийной ситуации в котельной.
20. Фиксация времени и даты последнего отключения электропитания контроллера.
21. Диспетчеризация котельной.

Скачать "Руководство по эксплуатации контроллера и панели оператора шкафа автоматики котельной(двух- или одноступенчатых горелок котлов)"

www.owen.ru

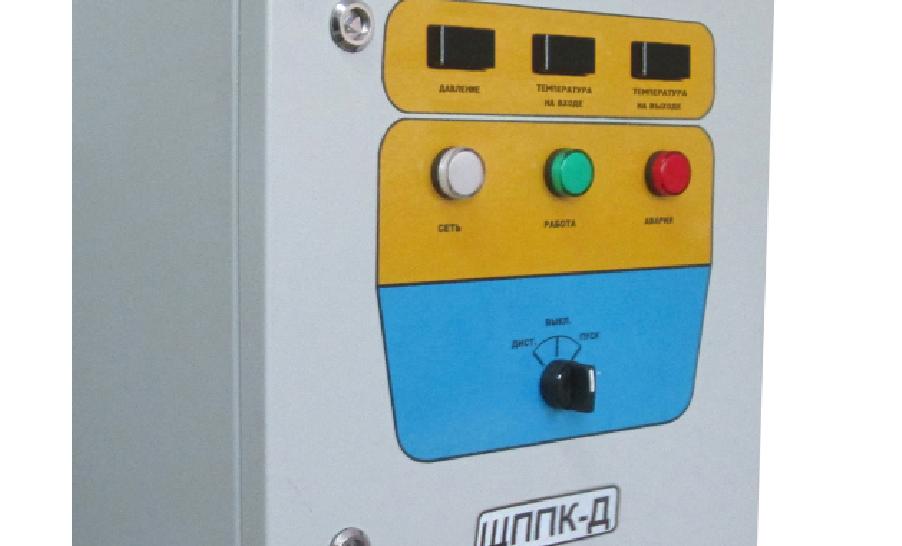

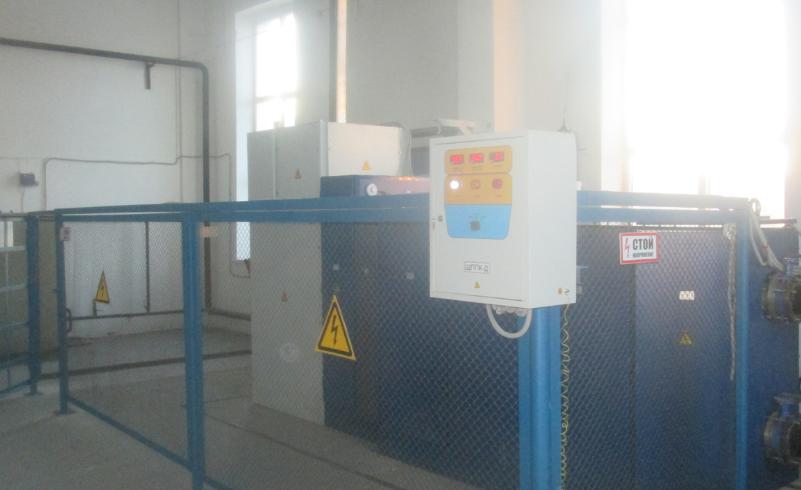

Шкаф управления электрическим котлом

Шкаф управления электрическим котлом

Назначение шкафа управления электрическим котлом

Шкаф управления котлом разрабатывался с целью сокращения обслуживающего персонала, поэтому в нем реализован целый ряд защит: по давлению, температуре, уровню в резервной емкости, по пропаданию напряжения питающей сети.

Возможности шкафа управления электрическим котлом

Основным логическим устройством шкафа является программируемый контроллер ОВЕН ПЛК63.

Шкаф управления осуществляет контроль следующих параметров:

• температура теплоносителя на подающем и обратном трубопроводе
• температура воздуха возле котла для защиты от перегрева котла
• температура наружного воздуха
• давление в системе
• уровень воды в резервной емкости и контроль протечек
• контроль работы сетевых насосов ;
• возникновение пожара в помещении
• пропадание напряжения питающей сети.

На выходные клеммы шкафа подаются сигналы управления котлом по on/off-закону.

Удаленное управления электрическим котлом

Удаленное управление уставками, редактирование списка абонентов при помощи СМС-команд.Щит управления оборудован источником бесперебойного питания, что позволяет ему оставаться в работе и оповещать об авариях на протяжении нескольких часов после возникновения аварии питающей сети.

Состав шкафа управления электрическим котлом

• ОВЕН ПЛК63
• ОВЕН ПМ01
• Аксессуары для GSM/GPRS модем ОВЕН ПМ01
• Термопреобразователи сопротивления ДТС типа ТСП, ТСМ
• ПД100
• ДТС3ххх термосопротивления HVAC
• Светодиодный Modbus индикатор СМИ2
• ОВЕН БКК1

Назначение логического контроллера ОВЕН ПЛК63

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.

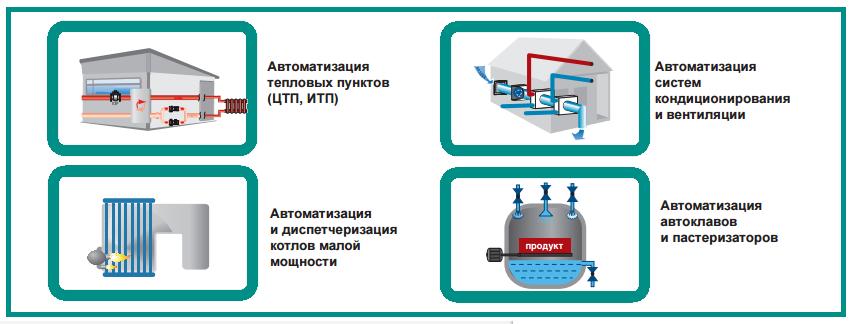

Области применения контроллера ОВЕН ПЛК63

Основные функциональные возможности

• НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
• ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
• УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
• ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-485, RS-232
• ВСТРОЕННЫЕ ЧАСЫ реального времени
• ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
• БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ: – разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;– стандартные библиотеки CoDeSys.
• ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода

Назначение уровнемера ОВЕН БКК1

Новый прибор линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается вкорпусе с креплением на DIN-рейку типа Д3.

Паспорт проекта

Купить компоненты для построения шкафа управления по выгодной цене

Купить по низкой цене измерительные приборы, контроллеры, датчики в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!

Доставка компонентов шкафа управления электрическим котлом по РФ

Мы доставим контроллеры, датчики и другие устройства для построения шкафа управления котлом в течении одного - двух дней в города: Ростов, Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Сочи, Новороссийск, Анапа, Тихорецк, Тимашевск, Туапсе, Геленджик, Ейск, Черкесск, Нальчик, Владикавказ, Грозный, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Махачкала и другие города Ростовской, Волгоградской, Астраханской области, Краснодарского и Ставропольского Края по выгодной цене.
