Собираем теплоаккумулятор для котлов отопления своими руками. Теплоаккумулятор котел

Теплоаккумулятор, его устройство и принцип работы.

Оглавление статьи

Доброго всем дня! Если вы зашли на эту страницу моего блога, то значит вас интересует как минимум 2 вопроса:

• Что такое теплоаккумулятор?
• Как устроен теплоаккумулятор?

Начну отвечать на эти вопросы по порядку.

Что такое теплоаккумулятор?

Для ответа на этот вопрос нужно дать определение. Звучит оно следующим образом, теплоаккумулятор — это емкость, в которой накапливается большой объем горячего теплоносителя. Снаружи емкость покрывается теплоизоляцией из минеральной ваты или вспененного полиэтилена.

Зачем нужен теплоаккумулятор?

Вы спросите: «А зачем нужен этот термос-переросток?» Тут все очень просто, он позволяет оптимальнее использовать тепло, отданное котлом. В паре с теплоаккумулятором всегда работает мощный котел (чаще всего твердотопливный). Котел быстро и без остановок отдает тепло от сжигаемого топлива в тепловой аккумулятор, а он в свою очередь медленно и в нужном режиме отдает это тепло в систему отопления. Объем системы гораздо меньше, чем объем емкости аккумулятора. Это позволяет «растянуть» тепло от топлива по времени. Получается по сути котел длительного горения. При нагреве емкости аккумулятора, котел постоянно работает на полную мощность, а это позволяет избежать появления смолистого конденсата в дымоходе и котле.

Как устроен теплоаккумулятор?

Как уже было сказано выше, ТА — емкость, в которой накапливается горячая вода (или другой теплоноситель). Чтобы все было наглядно, посмотрите на следующий рисунок:

Емкость имеет несколько патрубков для подключения различного оборудования:

• Генератора тепловой энергии — котла, солнечного коллектора, теплового насоса.
•  Пластинчатого теплообменника для нагрева горячей воды.
• Различного котельного оборудования — группа безопасности, расширительный бак и так далее.

Материалы водосодержащей емкости.

Водосодержащая емкость может быть изготовлена изготовлена из различных материалов:

• Углеродистая сталь различных марок с нанесением (или без него) защитной эмали или лака на внутреннюю поверхность — наиболее дешевый и поэтому распространенный материал.

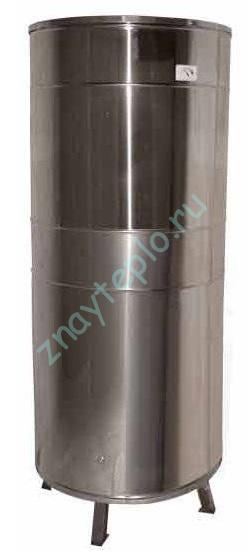

• Нержавеющая сталь — самый долговечный материал, который не подвержен коррозии. Его главным недостатком является высокая цена.
• Стекловолокно — из этого «экзотического» материала изготавливают разборные теплоаккумуляторы, которые собирает непосредственно на месте. Такой метод позволяет пронести ТА по самой узкой лестнице и собрать его точно в нужном месте. Если интересно, посмотрите а видео как это выглядит

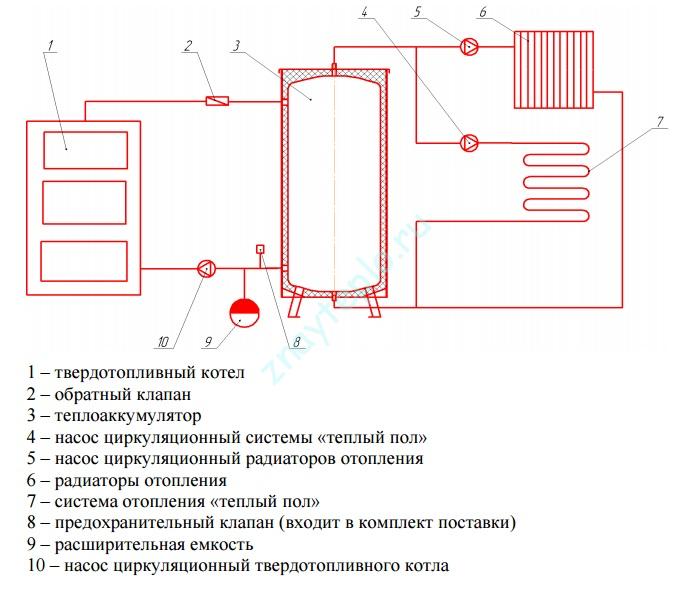

Схема подключения теплоаккумулятора.

Теперь давайте рассмотрим как аккумулятор включается в систему отопления:

Из этой схемы видно, что ТА включается в систему отопления как гидравлический разделитель (гидрострелка). Рекомендую прочитать отдельную статью посвященную этому полезному девайсу. Скажу вкратце, что такая схема включения исключает взаимное влияние разных циркуляционных насосов и позволяет обеспечить котел нужным объемом теплоносителя, что положительно сказывается сроке жизни теплообменника.

Теплоаккумулятор и горячее водоснабжение.

Еще одним важным вопросом является устройство в доме горячего водоснабжения. Здесь ТА тоже может прийти на помощь. Конечно, использовать воду непосредственно из системы отопления для санитарных нужд нельзя. Но здесь есть как минимум два решения:

• Подключение к ТА пластинчатого теплообменника, в котором будет нагреваться санитарная вода — применяется на самых простых моделях ТА.

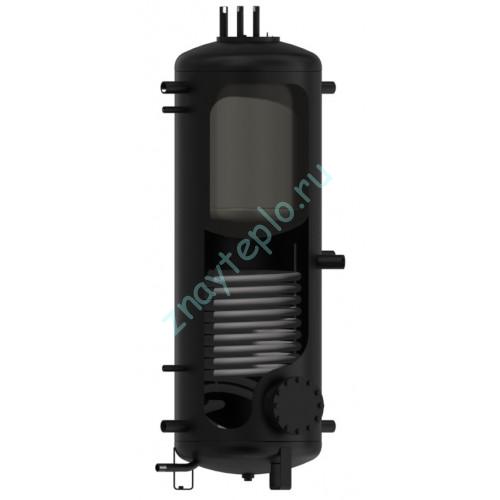

• Покупка теплоаккумулятора со встроенной системой ГВС — она может быть реализована при либо помощи отдельного теплообменника (змеевика), либо по схеме «бак в баке».

Можно, конечно, еще отдельно приобрести бойлер косвенного нагрева, но я считаю, что это можно сделать только при наличии необходимого места у вас в котельной.

Резюме.

Теплоаккумулятор — еще один способ увеличить время между закладками топлива в котел. Кроме этого ТА может применяться в системах с солнечными коллекторами и тепловыми насосами. Чаще всего ТА применяют как замену котлам длительного горения. Альтернатива, безусловно, интересная и достойная вашего внимания. На этом я завершаю свой рассказ. Жду ваших вопросов в комментариях.

Поделись статьей!

znayteplo.ru

Теплоаккумулятор для котлов отопления

Содержание [скрыть]

В большинство современных систем отопления заложен изначальный порок, делающий невозможным эффективную организацию обогрева с помощью котла отопления периодического действия. Проблема заключена не в принципе сжигания топлива, хотя там тоже не все гладко, а в организации теплопередачи от источника тепла – фронта горения твердого топлива в воздушное пространство жилых комнат дома или квартиры. Теплоаккумуляторы призваны скомпенсировать потери, вызванные периодической работой котла. Если быть точным, теплоаккумулятор необходим для любого котла отопления периодического действия.

Прибор, гордо именуемый теплоаккумулятором для котлов отопления, представляет собой бак значительной емкости, доходящий в ряде случаев до 10 тонн воды, с системой внутренних теплообменников. Что должно давать применение теплоаккумулятора:

• Безопасное накопление избыточного тепла, генерируемого котлом в водяной поток теплоносителя;
• Увеличить продолжительность цикла нагрев – остывание котельной установки, тем самым упростить ее обслуживание, освободить от необходимости запускать ее ночью или в неудобное для себя время;
• Повысить эффективность работы и увеличить ресурс котлов отопления.

Кроме твердотопливного котла отопления, потребность в использовании теплоаккумулятора есть также у систем на электрических котлах отопления. В этом случае применение теплоаккумулятора продиктовано искусственным выбором в пользу периодического нагрева, причем только в ночной период времени, когда есть возможность использовать более выгодный льготный тариф.

Конструкция современных котлов отопления в угоду производителю максимально оптимизирована с точки зрения затрат и стоимости производства. Современный котел отопления изготовлен из тонколистовой стали с минимальными затратами на дефицитные и дорогостоящие медь и никель, и работает в режиме печки «буржуйки».

В его устройстве нет даже намека на теплоаккумулятор. Такой котел отопления в принципе не способен накапливать тепловую энергию. Сравните современный пеллетный или угольный котел со старыми тяжелеными конструкциями котлов отопления из чугуна, а еще лучше, с устройством обычной деревенской каменной печи. В последнем случае функции теплоаккумулятора максимально эффективно выполняет кирпичная кладка, напрямую поглощающая тепло от пламени и равномерно передающая в воздух помещения в течение 10-12часов.

Поэтому современный котел отопления неэффективен без теплоаккумулятора. Твердотопливный агрегат будет незаменимым в работе и обойдется без многотонных теплоаккумуляторов, если в его устройстве появится система автоматической загрузки топлива в топку и последующей очистки от золы.

Как работает теплоаккумулятор

Назначение аккумулятора тепла - выдавать дополнительную тепловую энергию в контур водяного отопления после снижения или прекращения генерации тепла отопительным котлом. Для этого в огромной емкости находится большое количество кипятка при давлении около 3атм. В корпус бака впаян теплообменник, посредством которого идет «закачка» тепла в аккумулятор и обратный отбор в систему отопления. Зачастую в бак встраивается дополнительный теплообменник с целью получения горячей воды для нужд кухни и ванной.

Принцип смешивания потоков разных температур

Для быстрого разогрева помещения теплоаккумулятор с помощью трехходового клапана выключают из цепи движения разогретого теплоносителя. Только после разогрева потока воды в трубах свыше 60оС в контур подключается вода из запасника теплоаккумулятора. И, пока работает котел, тепло уходит в двух направлениях: в накопитель и в радиаторы обогрева.

В подобном принципе существуют определенные положительные стороны:

1. Быстрый прогрев жилого помещения, и только после этого происходит сброс избыточного тепла в теплоаккумулятор;
2. Принцип смешивания дает эффективный теплообмен;
3. Запас воды в теплоаккумуляторе является стратегическим резервом для котла, тем самым предотвращает его возможное прогорание при нарушении циркуляции воды в теплоцентрали.

Важно! В подобной схеме должны быть исключены любые цветные металлы, дающие электрохимическую пару со сталью и алюминием.

В идеале вода, циркулирующая в горячем теплообменнике котла отопления, не должна смешиваться с теплоносителем, протекающим по всей системе отопления. Поэтому зачастую в теплоаккумуляторах используют иную схему – с гидравлической развязкой и разделением потоков.

Система с гидравлической развязкой тепловых носителей

В этой схеме теплоаккумулятор играет роль одного из элементов контура теплоснабжения, его невозможно исключить из потока. Фактически в теплоаккумуляторе происходит постоянная передача тепла от выделенного «горячего» контура котла отопления и остальной массы воды или теплоносителя, циркулирующей в системе обогрева.

Что это дает:

• Высоконагруженный теплообменник котла отопления требует использования специальной, очищенной от примесей и кислорода воздуха воды. Только такая вода гарантирует длительный срок службы трубок и уплотнений теплообменника. Запас необходимого количества подготовленной воды хранится в дополнительном бойлере.
• Посредством специальной схемы разогретой воды из бака теплоаккумулятора можно легко регулировать температуру отобранной жидкости, что упрощает систему управления отоплением.

К недостаткам можно отнести потребность в дополнительных устройствах - двух насосах: циркуляции теплоносителя и системы обеспечения электроснабжения. Иногда для резервирования используют пару устройств – преобразователь напряжения и электрический аккумулятор для котла отопления. В противном случае отключение электроэнергии может привести к серьезной аварии в первичном контуре.

Более сложная и усовершенствованная схема подразумевает использование двух самостоятельных теплообменников, объединенных в одном корпусе теплоаккумулятора. Это более рациональный способ организации работы аккумулятора тепла с высокой степенью резервирования. Именно его можно рекомендовать для желающих изготовить теплоаккумулятор для котла отопления своими руками.

Постройка теплоаккумулятора собственными силами

Для изготовления накопителя тепла следует определиться с тепловой мощностью аккумулятора. Существует определенная методика построения аккумулирующей системы. Количество воды в аккумуляторе принимают, исходя из 30-40л жидкости на каждые 1000Вт тепловой мощности котла. В таком случае для дома в 100м2 отапливаемой площади потребуется емкость в 350-400литров. Лучшим вариантом будет использование готового бойлерного бака, с датчиками уровня воды, давления и температуры.

Если в качестве рабочей схемы будет выбрана система с подмешиванием, исправно работающая даже при отсутствии специальных насосов, в контур отопления придется дополнительно установить трехпозиционный блок-кран.

Более простые схемы потребуют вмонтировать в бак один или два теплообменника

Важно! В Сети зачастую рекомендуют устанавливать медные теплообменники из витой медной трубы длиной в 15-17м и диаметром «на просвет» в 15-20мм. Рекомендация имеет сомнительные перспективы, так как медь и железо в контакте с горячей водой интенсивно коррозируют.

Лучше использовать теплообменник из того же материала, что и емкость. Это гарантирует нормальное качество сварочного шва при установке теплообменника. Кроме того, в полости теплоаккумулятора лучше применить анодную защиту магниевыми электродами, аналогичную для электрических бойлеров горячего водоснабжения. Наружные стенки бака - теплоаккумулятора обшивают теплоизоляционными матами или минеральной ватой.

Перспективные варианты теплоаккумуляторов

Одним из интересных решений стали малогабаритные аккумуляторы, использующие вместо воды легкоплавкие парафины или силиконовые масла. Благодаря значительно более высокой теплоемкости появилась возможность использовать безопасные малогабаритные аккумулирующие системы для электрических котлов систем отопления квартир. Вместо 300литровой тяжелой емкости предполагается применение двухсекционного аккумулятора общим объемом в 50л теплоносителя, имеющего тепловой запас в 15кВтч.

bouw.ru

особенности сборки теплоаккумулятора для котла своими руками

Очень часто отопление строений загородного сектора осуществляют котлы, работающие на твёрдом топливе, так как другие энергоресурсы попросту недоступны или невыгодны с экономической стороны. Поэтому перед каждым отопительным сезоном домовладелец занят заготовкой топлива, объёмы которого бывают достаточно внушительными, всё зависит от площади отапливаемого строения, качества его утепления и климатических условий региона проживания.

Практически все твердотопливные котлы в полной мере обеспечивают создание комфортной температуры в помещении, если протапливаются дважды на протяжении 24 часов.

Если же произойдёт сдвиг времени розжига топлива в котле, то в доме сразу становится прохладно и некомфортно. Исключением можно считать отопительные устройства с длительным горением топлива, которые обеспечивают поддержание необходимой температуры в помещении на протяжении нескольких дней. Также такой результат можно получить, даже используя стандартный котёл на твёрдом топливе, если в отопление включить специальное устройство, которое способно аккумулировать излишки тепла, вырабатываемые агрегатом при горении одной закладки камеры сгорания. Под таким узлом подразумевается буферная ёмкость или как её называют накопительный теплоаккумулятор.

Что дает установка теплоаккумулятора?

Однажды установив теплоаккумулятор в основное отопление загородного дома, будут достигнуты следующие цели:

• протопка твердотопливного котла в удобное для домовладельца время;
• увеличение временного промежутка между закладкой очередной порции топлива;
• оптимизируется расход твёрдого топлива для обогрева помещения.

Совместив основное отопление с буферной аккумулирующей ёмкостью, появляется возможность в значительной степени снизить расходы энергоресурсов не в ущерб комфорту проживания жильцов. При этом экономия может быть значительно увеличена при установке дополнительных датчиков и терморегуляторов. Благодаря этому, когда температура в доме достигла заданных параметров, прекращается поступление теплоносителя в радиаторы.

Вырабатываемая тепловая энергия котлом, который продолжает работать, начинает накапливаться в теплоаккумуляторе. После того как теплоноситель остынет тепло из буферной ёмкости начинает передаваться обратно в отопительную систему мимо остывшего котла. При этом чем больше ёмкость теплоаккумулятора тем дольше отопление будет работать за счёт накопленного тепла.

Конструктивные особенности теплоаккумулятора

Конструкция буферной ёмкости изготавливается из листовой стали, напоминая собой форму цилиндра. При этом объём бака варьируется от сотни литров до нескольких десятков кубометров. Естественно, чем больше ёмкость, тем сложнее найти место для её размещения. Из-за внушительных габаритов накопительного бака возникают проблемы с его установкой в котельной или другом подсобном помещении.

Производителями выпускаются готовые теплоаккумуляторы, которые на прилавки магазинов поступают совместно с теплоизоляцией. По толщине качественный утеплитель должен быть не меньше 100 мм. Утеплённую ёмкость закрывают кожухом, сшитым из качественного коже заменителя. Благодаря качественной теплоизоляции теплоноситель в накопительном баке остывает намного медленней. По своей конструкции теплоаккумуляторы бывают следующих типов:

• без вмонтированного теплообменника;
• с несколькими или одним змеевиком;
• с вмонтированными бойлерами, меньшими по диаметру основной ёмкости, которые используются для обеспечения горячего водоснабжения в доме в автономном режиме.

Стальной корпус бака обустроен несколькими резьбовыми патрубками, используемыми для подсоединения аккумулирующего устройства к котлу и основной разводке отопления по комнатам.

Как быстро расходуется тепловая энергия?

На сегодняшний день точных данных по расходу тепла в теплоаккумулирующем устройстве не существует. В первую очередь, это обусловлено тем, что энергия, накопленная в буферном баке, расходуется в зависимости от следующих факторов:

• от размеров ёмкости;
• от степени потерь тепла в доме;
• от температурных показателей на улице;
• от заданного режима нагрева помещения.

Отопление загородных домов в режиме пассивной работы твердотопливного котла может длиться от пары часов до нескольких дней. При работе теплоаккумулятора основной отопительный агрегат простаивает вхолостую, а, значит, экономится топливо.

Собираем тепловой аккумулятор своими руками

Чтобы все сборочные работы по изготовлению буферной ёмкости своими руками прошли удачно, нужно подготовить следующие вещи:

• электрическая сварка;
• набор ключей, в том числе и газовый;
• паронитовые или силиконовые прокладки;
• соединительные муфты;
• листовой металл;
• взрывные клапаны.

Для того чтобы собрать теплоаккумулятор своими руками нужно придерживаться определённого порядка действий.

1. С помощью электросварки изготавливается герметический бак.
2. Врезаются патрубки в количестве 4 штук. Пара для подачи и пара для возврата теплоносителя.
3. Патрубки должны размещаться на противоположных сторонах бака при этом подающие концы располагаются в верхней части, а трубы обратки внизу теплоаккумулятора.
4. В верхней части устройства ввариваются муфты, в которых вмонтированы термодатчики и защитный клапан.
5. На завершающем этапе сборки выполняется теплоизоляция.
6. Выполняется подключение подающих труб к верхним патрубкам, а обратного трубопровода к нижним аналогам.
7. Аккумулирующее устройство подсоединяется к котлу.

Важно все расчёты по параметрам мощности аккумулирующего устройства и толщины бака выполнить до этапа сборки.

Варианты подключения теплоаккумулятора

Схема подключения буферной ёмкости своими руками напрямую зависит от циркуляции теплоносителя в отоплении. При естественном движении воды оборудование монтируется в максимальной близости непосредственно возле твердотопливного котла. В ситуации, когда используется циркуляционный насос место размещения теплового аккумулятора большой роли не играет.

Аккумулирующий прибор должен размещаться в помещении с температурными показателями не ниже 10° С. Плюс ко всему необходимо обеспечить доступ к соединительным патрубкам в случае возникновения поломки или проведения профилактических работ. Буферная ёмкость размещается непосредственно в котельной на одном уровне с твердотопливным котлом, но ни в коем случае не выше.

Работа теплоаккумулятора в системе отопления

Благодаря циркуляционному насосу, который обычно устанавливают на участке, соединяющем котёл с тепловым аккумулятором, обеспечивается подача теплоносителя в верхнюю часть буферной ёмкости. При этом из нижних патрубков холодная вода возвращается обратно в центральное обогревательное устройство.

Установка второго циркуляционного насоса выполняется между теплоаккумулятором и батареями, что обеспечивает подачу горячей воды по разводке отопительной системы до момента достижения заданных температурных параметров в обогреваемом помещении.

При остывании теплоносителя ниже минимального параметра происходит срабатывание термодатчиков, и насосы возобновляют подачу горячей воды в отопительную систему. При этом тепловая энергия будет аккумулироваться, когда насос на выходе буферной ёмкости бездействует.

Если не использовать тепловой аккумулятор, то теплоноситель перегревает комнаты в доме и домовладельцу приходится открывать форточки для снижения температуры в помещении. Проще говоря, работа котла происходит для нагрева улицы, что в настоящее время считается преступным расточительством.

После того как закладка топлива в котле полностью прогорит оборудование переходит в режим ожидания, а обогрев дома происходит посредством теплоаккумулятора, который отдаёт аккумулированное тепло в систему отопления. Остывший теплоноситель снова возвращается в буферную ёмкость, постепенно снижая температуру теплоносителя, находящегося, в баке-термосе.

Практические рекомендации специалистов

Исходя из опыта специалистов, которые неоднократно изготавливали тепловой аккумулятор для котла своими руками, были выделены некоторые рекомендации, упрощающие и удешевляющие сборку оборудования:

• Заводской змеевик можно заменить гофрированным шлангом из металла.
• Чтобы избавиться от работ со сварочным агрегатом, можно использовать ёмкости из огнеупорного пластика. Чтобы пластмассовые баки не утратили свою форму, их помещают в решетчатый каркас.
• Компактные теплоаккумулирующие устройства можно устанавливать в системе тёплых полов.
• Для больших помещений лучше использовать заводские устройства расчёт мощности, которых производился опытными специалистами.

В процессе выбора готового теплового аккумулятора для любых типов котлов желательно обратить внимание на наличие нужного количества патрубков. От этого напрямую зависит возможность подключения устройства в систему горячего водоснабжения или тёплых полов, а также использование альтернативных нагревательных устройств, таких как солнечные коллекторы.

Собрать теплоаккумулятор самостоятельно сможет практически каждый. Для этого не нужно покупать дорогостоящие запчасти. Простейшая модель состоит из материалов, которые могут пылиться в гараже или на даче. Но если есть сомнения в собственных силах, то всегда можно приобрести готовое изделие, тем более что цена теплоаккумулятора доступна людям с любым бюджетом.

kotel.guru

Теплоаккумулятор для системы отопления — основные преимущества. Жми!

Стремление многих хозяев частных домов и коттеджей как можно эффективнее использовать ресурсы для обогрева своего жилища довольно часто сталкивается с одной и той же проблемой, — даже при использовании всех современных технологий утепления и энергосбережения, установке самых экономных отопительных котлов, — существенной экономии ресурсов не происходит.

Во многом это является следствием ошибок, допущенных задолго до постановки вопроса о рачительном использовании ресурсов и применении современных технологий строительства. А вот как быть с новыми, возведенными по всем современным канонам домов, неужели наступил предел развития?

Для большинства это так и останется риторическим вопросом, а вот для тех, кто решил воспользоваться действительно научными знаниями, а не выдержками из рекламных буклетов, стоит задуматься о включении в систему отопления нового элемента – теплоаккумулятора.

Как работает система отопления

В современном понимании энергоэффективности установок отопления, в том числе и отдельного дома или коттеджа, в последнее время акцент существенно сместился с показателя потребления топлива на обогрев помещения на показатель, характеризующий эффективность использования энергии для полного теплоснабжения дома.

Такой обоснованный акцент на энергоэффективность позволяет по-новому посмотреть на проблему теплоснабжения жилища, включающую в себя две основные задачи:

• отопление дома;
• горячее водоснабжение.

Новым путем экономии энергоресурсов в системе теплоснабжения здания сегодня выступает установка в системе отопления дополнительного оборудования, в функции которого входит аккумулировать тепловую энергию и постепенно ее расходовать.

Применение теплового аккумулятора в схеме приборов системы отопления, где основным источником энергии выступает твердотопливный котел, позволяет без дополнительных затрат провести снижение потребления топлива до 50% в отопительный сезон. Но это в будущем, а пока достаточно наглядно следует рассмотреть принцип работы этого устройства.

Принцип работы системы с твердотопливным котлом

Наиболее высокий эффект от подключения в систему будет применительно именно к твердотопливным котлам.

Тепло, выделяемое при сжигании топлива, через теплообменник по трубопроводу поступает в регистры или батареи отопления, являющиеся по сути теми же теплообменниками, только не получающими тепло, а наоборот, отдающие его окружающим предметам, воздуху, в общем, нагревающему помещению.

Остывая, теплоноситель — вода в батареях, опускается вниз и снова перетекает в контур теплообменника котла, где опять нагревается. В такой схеме существует минимум два момента, связанных с большой, если не с огромной потерей тепла:

• прямое направление движения теплоносителя от котла к регистрам и быстрое остывание теплоносителя;
• небольшой объем теплоносителя внутри системы отопления, что не позволяет поддерживать стабильную температуру;
• необходимость постоянного поддержания стабильно высокой температуры теплоносителя в контуре котла.

Важно понимать, что такой подход иначе как расточительным назвать нельзя. Ведь при закладке топлива сначала при высокой температуре горения в помещениях воздух прогреется довольно быстро. Но, как только процесс горения прекратится, завершится и нагрев помещения, и как результат – снова понизится температура теплоносителя, и остынет воздух в помещении.

Использование теплоаккумулятора

В отличие от стандартной системы отопления, система, снабженная аккумулятором тепла, работает несколько иначе. В самом примитивном виде, сразу после котла бак устанавливается в качестве буферного устройства.

Между котлом и трубопроводами устанавливается бак со многослойной теплоизоляцией. Ёмкость бака, а она рассчитывается таким образом, чтобы количество теплоносителя внутри бака было больше, чем в системе отопления, содержит теплоноситель, нагреваемый от котла.

Внутрь бака введены несколько теплообменников для системы отопления и для системы горячего водоснабжения. Нагретый от котла внутренний объем аккумулятора долгое время может поддерживать высокую температуру и постепенно отдавать ее для систем отопления и водоснабжения.

Учитывая то, что самый маленький бак имеет объём 350 литров воды, то нетрудно рассчитать, что потратив одно и то же количество топлива при использовании теплового аккумулятора эффект будет намного больше, чем при прямой системе отопления.

Но это самый примитивный вид теплового прибора. Стандартный, рассчитанный на действительно работу в условиях теплоснабжения отдельного дома, аккумулятор теплоты может иметь:

• внутренний объем от 350 до 3500 литров;
• верхний теплообменник системы горячего теплоснабжения;
• теплообменник системы отопления;
• приборы системы безопасности – клапанную группу, манометр, патрубки выхода воздуха;
• приборы системы контроля температуры, давления, предохранительные и обратные клапаны;
• технологические выходы стандартной для обвязки арматуры диаметров;
• высота бака с термооболочкой включает от 1,8 метра до 5,6 метра;
• диаметр от 0,7 до 1,8 метра.

Цена таких аккумуляторов зависит от многих факторов:

• материала изготовления бака;
• объема внутреннего бака;
• материала, из которого изготовлен теплообменник;
• фирмы изготовителя;
• комплекта дополнительного оборудования;

Замечание специалиста: рассчитать правильную работу всей системы отопления, начиная от ТТ котла и заканчивая диаметром парубков, в принципе можно и самостоятельно, но при этом следует учитывать, что мощность как котла, так и самой установки должна быть рассчитана на работу в условиях максимально низких температур в регионе.

Более детальную информацию по этому вопросу сегодня можно найти на страницах интернет сайтов, как в текстовом виде, так и воспользовавшись услугами специализированных онлайн калькуляторов, ну и конечно в специализированных фирмах, занимающихся разработкой и установкой систем теплоснабжения.

Все управляется электроникой

Возможно, для многих такое понятие, как «умный дом» уже давно вошло в привычный ритм жизни.

Дом, в котором многие функции по содержанию и управлению системами берет на себя электроника, не обходится без участия электронных компонентов и работы системы отопления и водоснабжения с аккумулятором тепла.

Для поддержания стабильно комфортной температуры, необходимо не столько постоянное горение топлива в топке котла, сколько стабильное поддержание температуры в системе отопления. И с такой задачей вполне справляется электронное управление работой теплоаккумулятора.

Возможности платы управления:

• включит циркуляционный насос подачи теплоносителя системы отопления;
• для дополнительного нагрева теплоносителя в баке откроет заслонки или включит вентилятор турбонаддува котла;
• в экстренных случаях перекроет клапаны трубопроводов и прустит теплоноситель от котла напрямую в батареи, а уже потом начнет нагревать бак аккумулятора;
• перенаправит поток горячей воды с теплообменника котла в систему горячего водоснабжения или воспользуется нагревом в контуре бака.

Кроме этого, электронная составляющая может отлично использоваться в качестве контроллера работы, как твердотопливного котла, так и электронагревательных приборов, и даже в качестве использования системы солнечного коллектора для получения максимальной выгоды и экономии ресурсов.

Экономический эффект даже от включения в схему теплоснабжения аккумулятора тепла позволяет, как уже говорилось, до 50% снизить затраты на топливо в отопительный сезон, а если учитывать то, что цена на энергоносители постоянно растет, то такое вложение средств становится не просто выгодным, а уже обязательным для новостроек.

Смотрите видео, в котором пользователь очень подробно разъясняет схему устройства твердотопливного котла вкупе с теплоаккумулятором:
