Как устроен настенный газовый котел.
Оглавление статьи
Доброго всем времени суток! Данная статья будет посвящена очень популярным в широких массах настенным газовым котлам, которые недорого стоят, просты в монтаже и обладают высоким КПД. Я расскажу про общие для всех котлов моменты, про которые вам необходимо знать. А теперь не будем медлить и перейдем непосредственно к делу

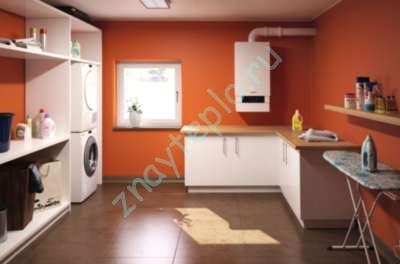

Необходимая мощность настенного газового котла.
Полезная мощность — главный технический параметр котла, который должен перекрывать полные теплопотери вашего дома. Строго говоря, расчет тепловых потерь дело сложное и его должен делать специалист с теплотехническим образованием. Но у нас в стране таких спецов мало, поэтому их услуги стоят дорого и к ним прибегают только владельцы больших коттеджей. А для случая обычного сельского дома используют приближенное соотношение — для обогрева 1 квадратного метра площади требуется от 100 до 150 Вт мощности котла. Последняя цифра берется если у вас плохая теплоизоляция конструкций или суровая и долгая зима. Если вам хочется иметь более точные данные о тепловых потерях своего жилища, то я рекомендую вам воспользоваться специальным калькулятором, который делает расчет методом «укрупненных данных»
Разновидности настенных газовых котлов.
Все модели «настенников» делятся по количеству контуров на вида:
- Одноконтурные — единственной их функцией является нагрев теплоносителя в системе отопления. Чаще всего, их мощность составляет более 24 кВт и предназначены они для обогрева домов среднего размера.
- Двухконтурные — кроме контура отопления такие котлы имеют контур горячего водоснабжения. Внутри у них имеется дополнительный пластинчатый теплообменник, работающий как проточный водонагреватель. Большинство моделей двухконтурных котлов способно выдать не более 10-12 литров горячей воды в минуту. Этого количества воды будет с натяжкой хватать для приема душа, или для одновременного мытья посуды на кухне и мытья рук в ванной комнате. Давайте подробнее рассмотрим внутреннее строение:

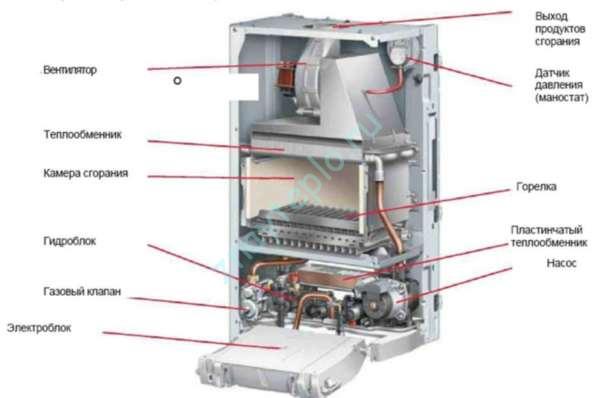

Распишу картинку по пунктам:
- Вентилятор — принудительно удаляет продукты горения из камеры сгорания. Наличие вентилятора позволяет отказаться дымохода с естественной тягой.
- Теплообменник — внутри него происходит нагревание теплоносителя. Чаще всего это вода, но есть модели где можно использовать антифриз.
- Камера сгорания — в ней собственно и происходит горение газа. Внизу камеры расположена горелка, а сверху находится теплообменник. Камера может быть открытой (забор воздуха происходит из помещения) или закрытой (воздух для поддержания горения берется снаружи).
- Гидроблок — его еще называют гидравлической группой. В нем расположен предохранительный клапан и воздухоотводчик. По сути своей это группа безопасности. Кроме того, на гидроблоке еще может располагаться клапан подпитки отопительного контура.
- Газовый клапан — открывает и перекрывает газ. Соединен клапан со специальным датчиком внутри горелки, который следит за обрывом пламени.
- Электроблок — это «мозг» котла. Там расположена плата управления, координирующая его работу.
- Выход продуктов сгорания — место, куда присоединяется дымоход.
- Датчик давления — отслеживает штатную работу дымохода.
- Горелка — устройство сжигающее газ.
- Пластинчатый теплообменник — нужен для приготовления санитарной горячей воды.
- Насос — поддерживает циркуляцию теплоносителя в системе.
Такое устройство характерно для большинства двухконтурных котлов, исключая конденсационные. Эти отопительные аппараты имеют другой принцип работы, если вам интересно, то прочитайте вот эту статью.

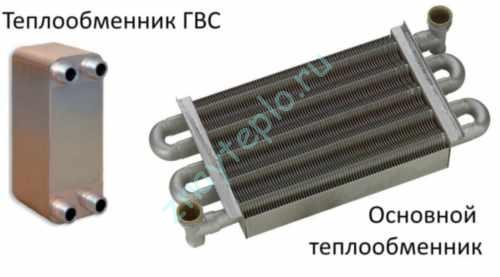

Теплообменники у настенных газовых котлов.
У настенного газового котла может быть не более двух теплообменников. Один из них — основной нужен для нагрева теплоносителя. Чаще всего его делают из меди, но у бюджетных корейских котлов фирмы Navien они сделаны из нержавеющей стали. Скажу свое личное мнение — медь лучший выбор, но если бюджет не позволяет, то сойдет и нержавейка.
Второй теплообменник предназначен для нагревания воды. Он представляет собой несколько спаянных между собой емкостей из нержавеющей стали. По одним из них протекает холодная вода из водопровода, а по другим протекает горячий теплоноситель.
Как работает горелка настенного газового котла.
Горелка — один из самых важных элементов котла. От ее правильной работы зависит срок службы теплообменника и расход газа. Топовые производители соревнуются между собой в том, чья горелка эффективней расходует газ. Например, известная корейская фирма Rinnai все время хвастается своей горелкой, у которой модуляция (изменение уровня) пламени происходит не только по высоте, но по площади горелки. Смотрим видео:
Хорошо это или плохо судить не берусь. У большинства котлов горелка модулирует пламя только по высоте и выглядит это по-другому:
Виды дымоходов у настенных газовых котлов.
Во-первых, дымоходы делятся на два вида:

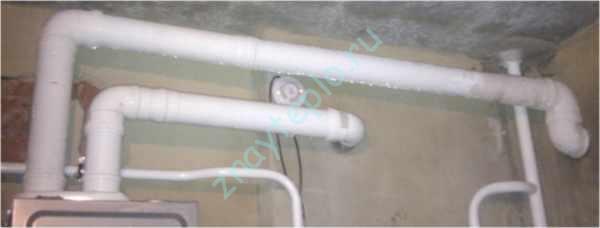

- Раздельные — забор воздуха для горения и отвод его продуктов происходят по разным трубам, которые разнесены в пространстве.

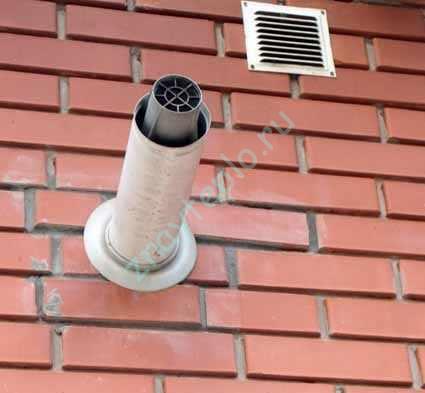

- Коаксиальные — здесь дым и воздух тоже подаются по разным трубам, но эти трубы вставлены одна в другую. Такая схема часто называется европейской.
Второй вид более популярен у потребителей из-за простоты его монтажа. А раздельные дымоходы применяют там, где нужно отвести трубы на большое расстояние от самого котла. Я написал подробную статью на эту тему и рекомендую вам с ней ознакомиться.
Резервное электропитание для настенного котла.

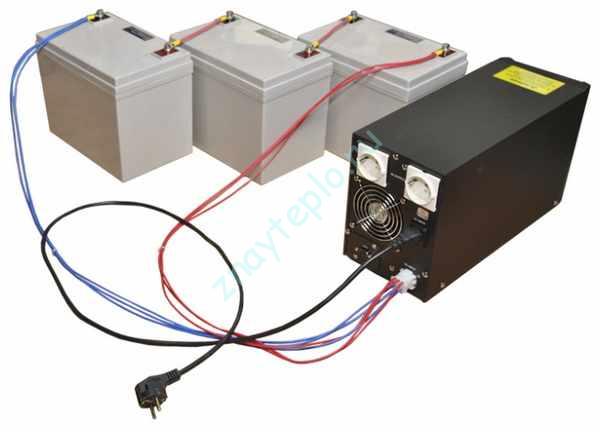

Настенный газовый котел — зависит от электричества. Поэтому для его непрерывной работы в случае отключения вам необходим источник бесперебойного питания с аккумуляторами. Такое устройство поможет вам поддерживать работу вашего оборудования. Время резервного питания зависит от емкости аккумуляторов.

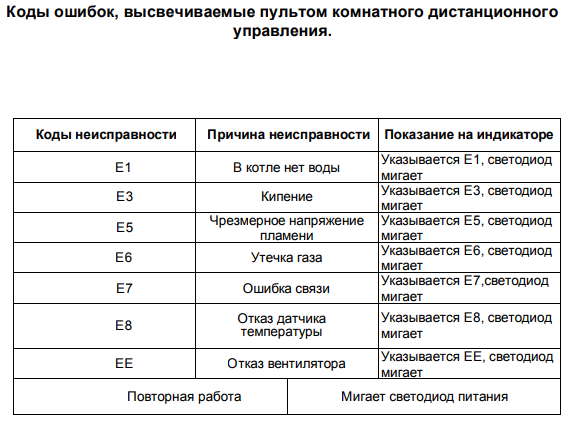

Как управлять настенным газовым котлом?

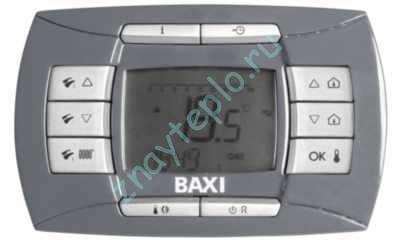

Теперь перейдем к системе управления. Она, чаще всего, состоит из пульта (имеет функционал комнатного термостата), на котором потребитель выбирает программу работы, платы, установленной внутри корпуса, а также внешних датчиков для погодозависимой автоматики (есть не на всех моделях). Последняя подстраивает работу котла под внешние погодные условия, помогая экономить газ когда тепло.
Современные настенные газовые котлы могут управляться дистанционно — через специальные GSM-модули или интернет. В последнем случае внутри отопительного аппарата имеется Wi-Fi или другой интерфейс для подключения к всемирной паутине.
Использование незамерзающей жидкости в качестве теплоносителя.
Если вы планируете использовать в качестве теплоносителя незамерзающую жидкость (этиленгликоль или пропиленгликоль), то вам стоит узнать разрешено ли это производителем. В случае поломки вам могут отказать в гарантийном ремонте. Мое мнение тут такое — антифриз может быть только вынужденной мерой. Например, на даче, где не хочется каждый раз сливать систему осенью. В остальных случая лучший выбор — подготовленная вода.
Техническое обслуживание настенного газового котла.
Я предлагаю десять раз подумать прежде чем, делать какое-либо ТО котла самостоятельно. Особенно не стоит трогать газовое оборудование и мозги. Иначе можно получить большие неприятности. Но почистить горелку от нагара, сняв крышку камеры сгорания, вполне вам по силам. Главное быть аккуратным. Специально для «самоделкиных» я предлагаю посмотреть видео, в котором специалисты делают полное ТО. На свой страх и риск можете попробовать:
