Как сделать заземление газового котла в частном доме? Заземление котла

Как сделать заземление для газового котла в частном доме

Установка газового котла поможет решить вопрос с обогревом, теплой водой и оптимизацией внутреннего микроклимата в жилье по своему усмотрению. Но чтобы избежать поломок и нивелировать риск возгорания газа, монтаж и дальнейшую эксплуатацию такого мощного электроприбора необходимо выполнять с соблюдением всех правил безопасности.

Поэтому рассмотрим детально, как сделать заземление для газового котла в соответствии со строительными нормами и рекомендациями ПУЭ.

Содержание статьи:

Зачем нужно заземлять газовый котел

Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети. И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы – например, плата или система управления.

Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземлительного контура

Заземление необходимо, чтобы:

• Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
• Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
• Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.

Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.

Из чего можно сделать контур

Система заземления может быть естественной или искусственной. К первому варианту относятся конструкции из металла или железобетона, которые напрямую контактируют с грунтом. Это может быть фундамент здания, трубопровод или другие подземные коммуникации.

Но для газового котла естественное заземление предусматривает наличие минимум двух контактов с отдельными частями корпуса, причем трубы канализации, отопления и газопровод в этом случае исключены. Поэтому при монтаже чаще используется искусственная система, организацию которой мы и рассмотрим.

Какой материал выбрать для заземлителей

Для искусственного заземления проводниками-электродами становятся стержни или трубы, которые соединяются между собой металлическими полосами. Они устанавливаются в толще грунта вертикально, чтобы обеспечить работу системы даже в зимнее время года, когда верхний слой земли промерзает. Важное условие – металлические элементы не должны быть защищены от коррозии изолирующим материалом.

Срок службы заземлительного контура во многом зависит от наличия антикоррозийной защиты на его электродах – дольше всего прослужат омедненные и нержавеющие элементы

В продаже можно найти и готовые комплекты для системы заземления, которые состоят из стальных стержней (обычно, с медным покрытием) и специальными заостренными наконечниками для грунта различной плотности.

В набор также входит антикоррозийное средство для обработки системы перед монтажом и соединительные элементы — латунные муфты, зажимы. Основное преимущество такого решения – собрать контур можно без сварочных работ и длительной подготовки.

Хотя контролирующие службы ратуют за готовые наборы для заземления, конструкцию посильно изготовить самостоятельно – нарушением это не будет, а обойдется в разы дешевле

Чтобы собрать систему из подручных материалов, следует учесть несколько важных нюансов:

• Металлоконструкции, предназначенные для установки в грунт, могут быть сделаны из профильной трубы, двутавра, швеллера, уголка.
• Металл заземлителя должен быть защищен от разрушения оцинковкой, омеднением или, на крайний случай, антикоррозийной пастой.
• Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с заземлительным контуром, зависит от разновидности металла, из которого он изготовлен. Для меди оптимальное значение 1 см2, для стали — 7,5 см2, а для алюминия – 16 см2.
• Сопротивление заземлителя для песчаной земли не должно превышать 50 Ом, для глинистого грунта — максимум 10 Ом.
• Материалы для электродов должны выбираться и с учетом сопротивления контура. Оптимальный вариант — двухдюймовые трубы либо уголки длиной от 2 м и площадью поперечного сечения от 5 см2.
• Заземлительная шина выполняется из медной или стальной полосы (алюминий для данного случая использовать запрещено).

Соблюдение этих требований и правильно выполненный монтаж контура поможет исключить претензии со стороны инспекторов газовой службы вне зависимости от того, использовали вы готовую модульную систему или собрали ее собственноручно.

Расчет параметров контура

В перечне требований к обустройству заземления есть несколько показателей, алгоритм получения которых может быть непонятен новичку в деле электрики – например, сколько именно электродов потребуется для правильной работы системы или как измерить сопротивление контура. Попробуем прояснить основные принципы определения этих параметров.

Выяснить удельное сопротивление грунта, заземляющих устройств любой конфигурации и даже наличие связи между электродами можно с помощью специального измерителя

Чаще всего заземление газового котла в загородном частном доме выполняется опытным путем. Такой практический способ подойдет для тех, кто боится увязнуть в сложных теоретических расчетах.

Алгоритм выполнения работ такой:

• Возьмем за основу контур в виде равнобедренного треугольника из трех металлических стержней длиной 3 метра.
• Соединяем проводники.
• Берем омметр (прибор для измерения сопротивления) и замеряем показатели для контура. Идеальным считается значение 4 Ом.
• Если полученный результат значительно превышает оптимальный показатель – добавляем к контуру еще один элемент, снова проверяем сопротивление. Продолжаем до тех пор, пока не получим идеальный показатель или хотя бы максимально допустимое для контура котла значение в 10 Ом.

Но можно определить необходимое количество электродов и при помощи формул, выбрав подходящие варианты для своего случая.

По этой формуле можно выяснить сопротивление для одного электрода, если на участке, где расположен дом, грунт однородный, а не залегает пластами

В формулу нужно подставить среднее значение удельного сопротивления, в зависимости от типа грунта, в котором будет находиться заземлитель:

• влажный песок – 500 Ом*м;
• глинистый гравий и супесок – 300 Ом*м;
• глиняно-песчаная смесь – 150 Ом*м;
• суглинок – 100 Ом*м;
• полутвердая глина и чернозем – 60 Ом*м;
• садовая земля – 40 Ом*м;
• суглинок пластичный – 30 Ом*м;
• торф – 25 Ом*м;
• глина пластичная и солончак – 20 Ом*м.

Меньше всего подходят для установки заземлительного контура камень и скалистый грунт. В этом случае придется возводить искусственную насыпь.

Для неоднородного грунта рассчитать сопротивления для одного электрода будет сложнее, но и это возможно сделать, подставив свои данные в указанную формулу

Значение сезонного климатического коэффициента сопротивления грунта зависит от местности, где расположен ваш дом. Условно их делят на 4 группы.

Поправка на климатические особенности особенно важна для местности с холодными зимами, поскольку в подмерзшем грунте эффективность заземления значительно снижается

Также существуют и более сложные алгоритмы для точного определения параметров электродов и даже специальные программы для их расчетов. Но для корректной работы газового котла будет достаточно следовать общим рекомендациям по обустройству стандартного контура заземления.

Монтаж системы заземления для котла

Для установки контура потребуется выделить свободное место, которое находится на расстоянии не ближе одного, но не дальше 5 метров от домового фундамента.

Этот участок в дальнейшем нельзя использовать для возведения различных пристроек, посадочных работ, да и вообще человеку находиться на нем небезопасно, ведь в случае срабатывания это может окончиться летальным исходом. Поэтому стоит огородить контур бордюром и облагородить место какой-нибудь композицией из камня либо украсить садовой скульптурой.

Проектирование и подготовительные работы

Чтобы выполнить заземление газового котла, сначала на выделенном участке рисуется макет будущего контура. Чаще всего используется схема, предполагающая размещение заземлителей по сторонам равнобедренного треугольника. Но контур может быть и в форме линии, квадрата или многоугольника – все зависит от расчетного количества электродов и месторасположения самого здания.

Хотя традиционно при обустройстве контура выбирается равнобедренный треугольник со сторонами 0,5-2,5 м, при дефиците свободного места возле дома система может быть и линейной

Для сборки самодельной конструкции понадобятся такие инструменты:

• сварочный аппарат для соединения металлических элементов системы;
• болгарка для нарезки и заострения труб или стержней;
• перфоратор или дрель для завода кабеля заземления в дом.

А также необходимо подготовить инструмент для копания. Минимальный набор, который наверняка найдется в запасе у хозяев частного дома – штыковая лопата и тяжелая кувалда. Но если на участке твердый грунт, лучше достать ямобур или мотобур, которые значительно облегчат «глубинный» этап работы.

Установка и подключение контура

Теперь рассмотрим пошагово, как сделать контур треугольной формы для заземления газового котла. Для начала нужно выкопать траншеи по линиям предварительно начерченного макета. Оптимальная ширина каждой канавки – 35-40 см, глубина – 50-70 см. От ближайшей к дому вершины треугольника проводится прямая траншея до фундамента.

Треугольная схема проста и надежна, ведь даже при повреждении металлической перемычки между стержнями она будет продолжать функционировать с другой стороны

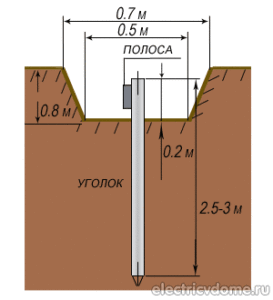

С помощью кувалды или ямобура по вершинам треугольника вертикально забиваются электроды – стальные проводники из труб или уголков. Чтобы облегчить этот процесс, можно предварительно заточить болгаркой нижний край каждого отрезка. Устанавливать их нужно на такую глубину, чтобы расстояние от дна траншеи до верхнего края проводника было в пределах 15-20 см (то есть впоследствии вся конструкция будет укрыта слоем грунта в 30-55 см).

Далее электроды необходимо соединить между собой. Проложите по траншеям, выкопанным по сторонам треугольника, стальной проводник с сечением 4,8-5 см2 или полосу шириной 4 см и толщиной не менее 4 мм. Готовые наборы для заземления можно соединять болтами, предусмотренными в комплекте. А для самодельных конструкций лучший выход – точечная сварка.

Наглядная схема устройства заземлительного контура для газового котла, для изготовления которой были использованы стальные полосы и три электрода

Затем нужно приварить к стальному проводнику горизонтальную металлическую полосу, которая будет выведена по траншее на запланированное место для ввода заземления в само здание. Она поднимается над уровнем отмостки приблизительно на 50 см (можно использовать и стальной штырь).

Теперь нужно завести заземление в дом. Для этого с помощью перфоратора в стене делается отверстие, через которое продевается медный провод. К полосе приваривается болт М8. Медный провод фиксируется одним концом к клемме на заземлительной шине, а вторым – к металлической пластине на цоколе.

Схема подключения через трехжильный провод к контуру и столбу ЛЭП (для организации такого подсоединения обязательно нужно получить разрешение от местных энергосетей)

Затем газовый котел подключается к щитку через индивидуальный автомат защиты с помощью трехжильного провода. Дополнительно рекомендуется установить стабилизатор напряжения.

Как проверить работу и получить акт на заземление

С помощью измерительного прибора выясните сопротивление растекания тока по контуру. Если результат не превышает максимально допустимый показатель в 10 Ом, то можно закапывать траншеи. Если обнаружились отклонения – добавьте необходимое количество электродов, убедитесь, что сопротивление в норме. Заземление готово, можно закапывать контур и вызывать инспекцию.

Чтобы зарыть траншеи с заземлителями, используйте только однородный грунт, без примеси камней и строительного мусора, а место ввода системы в дом закройте от осадков коробкой ПВХ

Кстати, существует еще один способ проверки работоспособности системы. Для этого понадобится простая лампочка мощностью в 100 Вт (или больше), которую вкручивают в патрон с переноской. Затем один конец переноски подсоединяется к одной из горизонтальных полосок стали, установленных по сторонам заземлительного треугольника, а второй – к фазе 220 вольт.

Сравниваем результат:

• Лампа горит ярко, как будто подключена к розетке – контур работает.
• Лампа горит, но свет тусклый или мигает – проварите еще раз стыки конструкции.
• Лампа не горит – нужно проверять целостность всей схемы, начиная от качества сварки до подводки к щиту.

Представители контролирующих органов обычно руководствуются при проверке готовности оборудования к эксплуатации рекомендациями ПУЭ, указанными в пунктах 1.7-1.8. Они определяют сопротивление грунта и заземлительного контура, правильность подключения к щитку газового котла и другие параметры.

Без акта и протокола проверки от газовой службы могут отказать в присоединении вашего дома к газовой магистрали

Если все показатели будут в норме, выдается акт о заземлении. Он представляет собой набор технической документации из отчета о проведенных испытаниях с указанием перечня примененных измерительных приборов, свидетельства регистрации лаборатории, протокола проверки цепи между контуром заземления и котлом, дефектной ведомости.

Полезное видео по теме

И напоследок предлагаем подборку видеоматериалов, где можно почерпнуть наглядное представление о том, как безопасно заземлить газовый котел в частом доме.

В этом видеоролике можно увидеть сооружение заземлительного контура из 4 стержней с задачей достигнуть сопротивления до 7 Ом:

Еще один вариант обустройства контура газового котла для частного дома, подключенного от столба:

Система заземления – важный этап, которым не стоит пренебрегать при монтаже газового котла. И если вы не уверены, что сможете правильно установить и подключить к щитку контур, лучше не рисковать и обратиться к специалистам, потому что на кону стоит не только сохранность дорогостоящего оборудования, а и самое важное – ваша безопасность и даже жизнь.

sovet-ingenera.com

Для чего нужно заземление газового котла?

Чтобы безопасно использовать газовый котел, необходимо его заземлить в соответствии действующим нормам. Вводить в эксплуатацию агрегат дозволено лишь после оформления акта приемки. В такую документацию вносятся все данные о проделанных подготовительных мероприятиях.

Для чего нужно заземление газового котла? Можно ли без него обойтись? К чему приводит отказ от выполнения таких работ? Постараемся ответить на эти и другие вопросы в представленном материале.

Для чего нужно заземление?

Очевидно, что газовый котел не относится к категории электроприборов. Однако в ходе функционирования он собирает статику на своей металлической обшивке. Со временем это становится причиной образования сильного поля, что может привести в негодность элементы, которые предназначены для управления котлом. Чаще всего от этого страдает электронная плата, которая отвечает за регулировку функций агрегата.

Чтобы понять, для чего нужно заземление газового котла, достаточно представить его схему. Устройство монтируется на пол либо устанавливается на стену, что не проводит электрический ток. Трубы здесь выполняются из пропилена.

Совершенно очевидно, что накапливаемое статическое электричество стремится куда-то уйти. Поэтому для него не находится иного варианта, как замкнуться на радиаторе. В результате – вода, которая представляет собой теплоноситель, начинает проводить ток. Как только наступают сильные холода, а на котле устанавливается повышенная температура, вода перестает справляться с отводом повышенного заряда. При этом эксплуатация котла становится небезопасной.

Причина остановки котлов, что функционируют без заземления

Для чего нужно заземление? Все достаточно просто. Статический заряд, который скапливается на металлических элементах агрегата, создает магнитное поле. Последнее воздействует на электронную схему котла, в которой происходит своеобразная неразбериха. Платы теряют сигнал, оборудование начинает выводить на дисплей ошибочные данные, которые не соответствуют реальному, очевидному положению дел. Попытки пользователя изменить ситуацию путем регулировки настроек лишь вызывают дополнительные сложности.

О сопротивлении контура

Прежде, чем заземлить котел, необходимо выполнить замер сопротивления. Характеристика будет зависеть от типа имеющегося агрегата, а также от характера грунта. Так, на глинистой почве замер сопротивления должен дать значение, что не превышает 10 Ом. При заземлении котла на песчаном грунте максимально допустимым сопротивлением является показатель не более 50 Ом.

Как производится правильное заземление газового котла?

Работы выполняются в такой последовательности:

1. В метре от стены сооружения, в котором устанавливается газовый котел, выполняется разметка на грунте. Она должна иметь форму равностороннего треугольника с ребром в 2 метра.
2. Согласно намеченному плану, в грунте выкапывается траншея. Ее глубина должна составлять порядка 50 см.
3. В вершинах треугольного углубления пробуриваются шурфы. Сюда вбиваются заземлители, что представляют собой стальные уголки.
4. Далее установленные элементы для заземления соединяются полосками металла.
5. Следующим шагом является присоединение изготовленного контура к цоколю дома путем сварки. Для этого используют металлические стержни.

В завершение внешних работ на участке необходимо выполнить подключение заземления к силовому щиту. В данных целях применяют медный проводник. Указанный элемент фиксируется с одной стороны к цоколю здания с помощью болтовых соединений. С другой стороны проводник подводится к нулю на щитке.

На самом деле вышеуказанные операции можно существенно облегчить. Для этого достаточно приобрести готовый заводской модульный комплект, специально предназначенный для заземления газового котла.

В итоге

Вот мы и выяснили, для чего нужно заземление газового котла, каким образом оно выполняется. Напоследок стоит отметить лишь то, что после завершения всех мероприятий необходимо вызвать мастера, который проведет пусконаладочные работы. Для введения газового котла в эксплуатацию на законных основаниях нужно уведомить инспектора по безопасности, который поставит агрегат на учет и выдаст владельцу разрешение на его применение.

fb.ru

Заземление газового котла – схемы, нормы, требования

Содержимое:
1. Нужно ли заземлять отопительный котел и для чего
2. Как правильно выполнить заземление котла на газе

Нужно ли заземлять газовый отопительный котел и для чего

• Поломка автоматики – котлы, оснащенные электронным микропроцессором, чувствительны к любым скачкам напряжения в сети. Выйти из строя, автоматика может и от статического напряжения. Газовый котел без заземления, проработает недолго. Замена платы автоматики, обойдется, приблизительно в половину себестоимости котельного оборудования.
• Опасность взрыва – скопившееся статическое напряжение, является одной из самых распространенных причин возгорания газового оборудования. Положительное влияние заземления на работу котла, заключается в том, что полностью предотвращается появление искры, приводящей к взрыву при утечке газа.

В ПУЭ 1.7.103 оговариваются параметры и требования к подключению отопительного оборудования. Перед тем как выдать акт проверки заземления газового котла, инспектор проверит, чтобы монтаж контура соответствовал указанным нормам.

Как правильно выполнить заземление котла на газе

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

1. Возможный тип системы заземления.
2. Параметры сопротивления.
3. Рекомендуемые материалы для изготовления заземляющего контура.
4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

• По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
• По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

• Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
• Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

• Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
• В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
• Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

1. Тип грунта.
2. Выбранный материал электродов и толщина провода.
3. Тип используемого заземления.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Кто и как выполняет проверку заземления котла

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Как правило, ответ на этот вопрос зависит от местных особенностей. Есть регионы, в которых представители газового хозяйства, во время приемки, сразу же проверяют показатели заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.

Нормы и периодичность испытаний регламентируют следующие документы:

• Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
• Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

avtonomnoeteplo.ru

Заземление газового котла в частном доме своими руками

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

• Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
• Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Методика выполнения работ

В документе «Правила устройства электроустановок» четко дано понять, что заземление необходимо, однако нет требований касательно именно собранного изначально комплекта подключения заземляющего контура, касательно этого есть лишь рекомендации. Следовательно, выполнить заземление газового котла допустимо своими руками.

Для того, чтобы сделать эту работу самому корректно, необходимо:

• учесть нужный метод выполнения заземляющего контура;
• выяснить и вычислить характеристики сопротивления материала;
• произвести выбор необходимых материалов для сборки заземляющей цепи;
• выполнить экономический расчет планируемой работы.

Варианты установки заземляющей цепи различаются:

• Согласно принципиальной конструкции того или иного оборудования. Например, для привычных типов бытовой техники, таких как стиральные машины, электрочайники, электроплиты подключение существенно отличается по техническим параметрам от газового котла. ПУЭ оговаривают наиболее серьезные требования к электромонтажу последнего, так как подключить заземляющую цепь нужно предельно корректно.
• Ввиду различий сборки и монтажа. Подключение может быть реализовано либо сразу в сборе (то есть детали и устройства специализированы и сразу подходят друг к другу), либо при помощи отдельных материалов, в том числе подручных.

Схема заземления газового котла может выглядеть следующим образом:

Правила ПУЭ запрещают при заземлении подключаться к любым трубам и стоякам, когда речь идет о газовом котле.

Нужным сопротивлением для того, чтобы произвести монтаж заземляющего контура, будет то, которое рассчитывается не только от типа и параметров газового котла, но и от почвы, к которую лишние токи будут поступать. Правила устройства электроустановок диктуют следующие значения:

• В обыкновенной почве, а также в случае присутствия в ней достаточно большого процента глины, сопротивление не должно быть более 0,01 кОм. Это правило касается сетей с напряжением 380 Вольт.
• Наличие песка в грунте делает необходимым наличие сопротивления не более 0,05 кОм.

Помимо этого в ПУЭ прописаны требования для заземления котла, которые оговаривают правила выбора материала, с помощью которых будет производиться его монтаж. Эти нормы таковы:

1. Заземляющий кабель от электрощита к контуру, который находится в земле, площадью сечения должен превышать 10 мм2 для меди, 16 мм2 для алюминия, 75 мм2 для стали.
2. Монтируемые в почву вертикальные металлоконструкции должны быть изготовлены из профильной трубы, уголка, швеллера или двутавра. Они должны соединяться точечной сваркой со специальной шиной. В составе специального ремкомплекта находятся электроды с цинковым и медным слоем на поверхности.
3. Автоматические выключатели и устройства защитного отключения. Электромонтаж газового оборудования реализуется сразу к щиту с выполненной там электроарматурой. Правила устройства электроустановок не позволяют монтировать устройство защитного отключения в цепи с котлом без заземления, однако допустимы дополнительные, дублирующие системы. Суть их заключается в том, что заземляющий контур монтируется наряду с УЗО.

Более подробно о том, как сделать заземление в частном доме, мы рассказывали в отдельной статье, где предоставили пошаговую инструкцию по монтажу контура своими руками. При расчете стоимости подключения заземляющей цепи для отопительного котла, необходимо обратить внимание на следующие моменты:

• состав почвы;
• сечение кабелей;
• конкретный тип электродов;
• метод монтажа заземления;
• газопровод котла и его протяженность;
• напольного или настенного вида котел планируется установить.

Нельзя также забывать о том, какая контора будет производить проверки правильности произведенных работ, осуществлять замеры сопротивления и работу сопутствующих электрических приборов.

Вопрос касательно проверки заземления известен массой разногласий от тех или иных источников. Произвести работы по контролю смонтированной системы, призванной заземлить газовый котел, должен сотрудник Газового хозяйства. В то же время, измерить и проконтролировать сопротивление использованных при подключении материалов обязан представитель электрической лаборатории. Истина всегда зависит от конкретного муниципального образования, потому эти вопросы нужно решить с инстанциями предварительно, чтобы избежать возникновения возможных казусов.

Протокол проверки сопротивления заземлителей и заземляющих устройств выглядит следующим образом:

Периоды измерения сопротивления регламентируется согласно параметрам конкретного оборудования, но в любом случае выполняются не реже раза в год. Максимальное значение заземляющей цепи рассчитывается зависимо от грунта, показателя его влажности и прочего. В случае соответствия измеренных данных, прописанным в ПУЭ, нормам, собственнику будет выдан акт о заземлении.

Исходя из вышесказанного, заземлить газовые котел в частном доме или квартире — это не только законодательная обязанность, но и обеспечение собственной безопасности. На видео ниже наглядно показывается порядок монтажа заземляющего контура на участке:

Теперь вы знаете, как сделать заземление газового котла в частном доме своими руками. Надеемся, предоставленная инструкция с фото и видео примерами была для вас полезной!

Наверняка вы не знаете:

samelectrik.ru

Заземление газового котла - требования и монтаж

Заземление газового котла — одно из основных требований, выдвигаемых проверяющими органами при установке газового отопительного оборудования. Ниже разберемся в подробностях организации заземления.

Зачем нужно заземлять котел

На корпусе оборудования образуется статическое напряжение. Если не заземлить агрегат, то возможны следующие последствия:

1. Поломка автоматики. Платы электронного оборудования крайне чувствительны к скачкам напряжения. Замена платы стоит немалых денег.
2. Опасность возгорания. Это главный мотив, почему нужно обзавестись заземлением для отопительной системы. При этом нужно учитывать высокую взрывоопасность природного газа, когда для взрыва хватает одной искорки.

Таким образом, даже если инспектор контролирующей организации разрешил эксплуатацию незаземленного оборудования, заземление нужно установить в любом случае. В конце концов, речь идет о безопасности и жизни жильцов.

Правила установки заземления

Нужно иметь в виду, что технические условия, предъявляемые к заземлению газового котла строже, чем к обычным электроприборам. Инспектор не остановится на проверке общего сопротивления конструкции и протестирует также удельную проводимость грунта. Чтобы самостоятельно обустроить заземляющее устройство, можно выбрать один из способов, указанных ниже:

1. Приобрести готовый комплект для заземления газового котла. В составе комплекта имеются все нужные комплектующие. Установка не отличается сложностью и занимает немного времени. Для проведения монтажных работ понадобится небольшой участок площадью 0,5х0,5 квадратных метра. Установка возможна в подвальном помещении или неподалеку от дома.
2. Изготовить заземлительное устройство своими руками в домашних условиях. Для выполнения работы необходим сварочный аппарат и стальной уголок определенного сечения. Изготовленную конструкцию (она будет выглядеть как треугольник или поставленная вверх ногами буква «Ш») нужно вкопать в землю на глубину свыше одного метра.

Схема устройства контура заземления

Обратите внимание! Контролирующие органы рекомендуют приобретать готовые комплекты для заземления. Однако это необязательное требование. Если необходимость сэкономить или технические особенности дома требуют изготовить заземление самостоятельно, все можно сделать своими руками.

Выбор заземлителей

Прежде чем проводить заземление газового котла, нужно подобрать нужный тип заземлителя. Заземлитель — это составляющая заземляющего приспособления и представляет собой электрод, непосредственно соприкасающийся с грунтом. Заземлители бывают двух типов: естественные и искусственные.

Естественные заземлители — это металлические конструкции (обычно арматура для железобетонных конструкций), погружаемые в грунт. Существует правило: естественный заземлитель должен иметь не менее чем два контакта заземляющими проводниками с котельным оборудованием. Запрещено применять в качестве естественного заземлителя трубопроводы с взрывоопасными или горючими жидкостями, а также канализационные и отопительные трубы. Также нельзя использовать трубы, которые защищены изоляцией от коррозийных процессов.

Искусственные заземлители — это устройства, изначально изготовленные для этой цели. К таковым относятся металлические трубы, устанавливаемые по вертикали, а также стальные уголки. Могут использоваться в этом качестве и металлические полосы, располагаемые по горизонтали.

Для предотвращения коррозийных процессов оправдано применение оцинкованных электродов. Однако существует мнение, что электроды, покрытые медью, больше подходят для защиты от коррозии.

Инструкция по заземлению газового котла

До начала основной работы нужно позаботиться о создании независимого внешнего контура заземления поблизости от здания. Хотя такая работа достаточно трудоемка, она не требует особой квалификации и может быть проведена самостоятельно.

Создание внешнего контура производится в следующем порядке:

1. Не более чем в одном метре от стены здания делается разметка. По форме разметка должна быть в виде равностороннего треугольника со стороной 2 метра.
2. По сделанной разметке копается траншея глубиной примерно 50 сантиметров и шириной 40 сантиметров. Треугольник соединяется со зданием траншей указанной ранее глубины.
3. В верхней части траншеи мотобуром пробуриваются глубокие шурфы. Насадка для бура выбирается 1,6 м. п.
4. В пробуренные шурфы вбиваются заземлители. В данном примере в качестве заземлителей используются уголки из стали (60х70 миллиметров и длиной 3 метра). Уголки нужно установить так, чтобы расстояние от них до дна траншеи было приблизительно 15 сантиметров.
5. Следующий шаг — соединение заземлителей на вершинах треугольника металлической полоской (40х4 миллиметра). При этом полоса выступает как заземлитель, расположенный по горизонтали. После присоединения к замкнутому контуру, такая же стальная полоска укладывается по траншее, направленной к зданию. Там ее нужно поднять над уровнем отмостки примерно на 50 сантиметров.
6. Завершающее действие — приваривание полоски к цоколю дома. Для этого понадобится металлический стержень.

Процесс монтажа контура заземления

Согласно нормативам ПУЭ, в указанной схеме величина сопротивления заземлительной системы не должна превышать 4 Ом. После создания независимого контура следует правильно его подключить к силовому щиту. Для этого рекомендуется применять медный заземляющий проводник. С одной стороны, проводник надежно фиксируется болтовым соединением к цокольной части здания, с другой — присоединяется к защитному нулю на щите.

Вышеуказанная схема применима в той ситуации, когда размеры участка земли это позволяют. Однако случается, что соседние здания расположены почти впритык и создать треугольный внешний контур невозможно. В этом случае внешний контур можно сделать по образцу, указанному на рисунке ниже.

Линейная схема устройства внешнего контура заземления

Порядок и сущность работ остаются такими же, как указано в инструкции выше. Однако имеется разница: вдоль здания выкапывается траншея длиной 4 метра, а заземлители заколачиваются на расстоянии 2 метров друг от друга.

Совет! Работу по созданию заземлительной системы можно значительно упростить, если использовать готовые модульные комплекты заземления.

Проверка заземления

При выполнении работ следует принимать во внимание требования, предъявляемые контролирующими органами к заземлению. В их числе:

1. Коэффициент сопротивления. Данный показатель может быть разным — это зависит от грунта, в котором обустраивается контур. Например, для глинистой почвы этот показатель не должен превышать 10 Ом, а для песчаного грунта — до 50 Ом. Для обычного грунта представители контролирующих организаций допускают коэффициент до 10 Ом.
2. Удельная проводимость. Максимальный показатель для обычного грунта — до 50 Ом.

Обратите внимание! Конкретные требования к коэффициенту сопротивления зависят от регламентирующего документа (могут применяться ПУЭ 1.7.103 или ПУЭ 1.7.59). Рекомендуется заранее выяснить, какие документы будут применяться для оценки качества проделанной работы.

Проверка заземления для газового котла проводится с применением специального прибора. В покупке такого прибора для частного пользования нет экономического смысла, так как стоит он дорого. Поэтому проще его арендовать.

Как только закончены работы по обустройству заземления, можно вызвать инспектора для проведения пусконаладочных работ. Также инспектор поставит конструкцию на учет.

Как указывалось выше, правильно сделанное заземление — это не только и не столько требование газовой инспекции, сколько залог безопасности жильцов. Также не стоит забывать и о том, что с заземлением работа оборудования будет более стабильной, а значит и долговечной.

klivent.biz

Как сделать заземление газового котла в частном доме: видеоинструкция

Автономная система отопления – это, по сути, единственный вариант для тех, кто живет в частных домах. Самым главным ее элементом является котел. В настоящее время здесь есть множество различных вариантов – газовые, дровяные, электрические, комбинированные и так далее. Впрочем, первый продолжает оставаться наиболее популярным.

При этом многие принимают решение смонтировать такую систему своими руками. По сути, ничего особо сложного здесь нет, хотя определенные навыки и знания все-таки понадобятся. Отдельное внимание стоит уделить самостоятельной установке газовых котлов. Здесь есть определенные нормы и правила, которых обязательно следует придерживаться. В частности, для установки такого оборудования сперва нужно получить разрешение у сотрудников газовой службы.

Читайте также: Как выбрать дровяной котел для отопления частного дома?

Кроме того, они же составляют проект, на основании которого и выполняются все работы. Подключать котел к газопроводу имеют право лишь сотрудники лицензированных фирм. При этом остальной монтаж вполне можно сделать самому. Никаких наказаний за такого рода действия не предусмотрено.

Заземление газового котла в частном доме

Как уже говорилось выше, сам процесс монтажа не очень сложный. При этом здесь бы хотелось выделить один важный момент. Газовый котел, согласно действующим в настоящее время правилам, обязательно должен быть заземлен. Данное требование актуально как для квартиры, так и для частного дома.

Котел нуждается в обязательном заземлении в силу того, что на его корпусе постоянно скапливается статическое напряжение. Это, во-первых, чревато возгоранием. По сути, данная причина и является главным аргументом в пользу необходимости заземления котла. Во-вторых, статическое напряжение вполне может спровоцировать сбой в работе автоматики, или вообще вывести ее из строя. Электроника очень чувствительна к скачкам напряжения, а замена сгоревшей платы выльется вам в кругленькую сумму.

Следует отметить, что к газовому котлу предъявляют более строгие требования, нежели к обычным бытовым приборам. Поэтому если вы решили сделать это самостоятельно, не забывайте, что все должно соответствовать действующим нормам. Наиболее оптимальный вариант – купить уже готовый комплект, и установить его самому. Ничего особо сложного здесь нет. В частности, для установки понадобится небольшой участок размерами примерно 50 на 50 сантиметров, например, на прилегающей к дому территории, или в подвальном помещении. Впрочем, имея навыки работы со сварочным аппаратом и инструментами для резки металла, заземлительное устройство можно изготовить самостоятельно. Для этого нам понадобится стальные уголок и полоса, из которого необходимо будет сделать конструкцию определенной формы.

Предварительно нам стоит определиться с заземлителем – электродом, который непосредственно соприкасается с грунтом. Они бывают 2-х типов:

• естественные;
• искусственные.

Естественными заземлителями являются металлические конструкции, которые погружены в грунт. При этом согласно действующим правилам они должны иметь не менее 2-х контактов с котельным оборудованием и проводниками. Кроме того, следует учитывать, что в качестве естественных заземлителей нельзя использовать трубопроводы, в нутрии которых находится горючая или взрывоопасная жидкость. Это еще не все ограничения. Здесь также запрещается использовать отопительные и канализационные трубы, или металл, покрытый защитным антикоррозийным веществом. Искусственные – это заземлители, которые были специально для этого изготовлены – металлические трубы, уголки или полосы. Для того чтобы защититься от коррозии, рекомендовано использовать оцинкованные электроды. Впрочем, по мнению ряда специалистов, наиболее оптимальное покрытие здесь – медь.

Читайте также: Как вывести дымоход через стену своими руками?

Теперь давайте непосредственно рассмотрим, как самостоятельно заземлить котел. Предварительно здесь нужно создать независимый внешний контур – это делается неподалеку от здания. Работа не требует какой-то квалификации, хотя потрудиться все же придется. Итак, на расстоянии не более чем 1 метр от стены дома делаем предварительную разметку – треугольник. Длина каждой из его сторон – 2 метра. Далее копаем по данной разметке траншею глубиной 50 и шириной 40 сантиметров. Это еще не все. Треугольник нужно соединить точно такой же траншей и со зданием.

Далее нам понадобится мотобур. С его помощью выполняются глубокие шурфы в верхней части траншеи. Затем в эти отверстия следует вложить заземлители. Здесь подойдет, например, стальной 3-метровый уголок 60 на 70 миллиметров. При их установке нужно соблюдать одно важное правило. В частности, они должны выступать над дном траншеи примерно на 15 сантиметров. Естественно, небольшие отклонения в ту или иную сторону вполне допустимы. Далее соединяем уголки с помощью металлической полосы 40 на 4 миллиметра. Для этого нам понадобится сварочный аппарат. Кроме того, такую же полосу нужно проложить по ранее выкопанной траншее к зданию, и поднять ее над уровнем отмостки приблизительно на полметра.

Теперь здесь осталось сделать лишь два шага. На предпоследнем этапе нужно будет с помощью сварки и металлического стержня прикрепить полоску к цоколю здания. Помните, что согласно ПУЭ, сопротивление заземлительной системы должно быть не более 4 Ом. После того как независимый контур создан, его осталось только лишь правильно подключить к силовому щиту. Лучше всего это делать с помощью медного проводника. К цоколю здания он крепиться болтовым соединением. На щитке проводник присоединяем к защитному нулю.

gidpopechi.ru

Заземление газового котла в частном доме: материалы, расчет и монтаж

Чтобы ввести в эксплуатацию систему отопления, которая работает на газе, обязательно нужно сделать заземление газового котла в частном доме.

Выполнить работу сложнее, чем провести монтаж заземления обычной техники и громоотвода. При соблюдении рекомендаций сделать систему можно даже своими руками.

Зачем нужны заземлители газовой системы

По типу установки газовые отопительные устройства дома могут быть напольными и настенными. Если выбран настенный вариант, можно отапливать лишь дома малой площади. Такое оборудование компактное и включает проточную систему нагрева воды или камеру сгорания.

Газовые агрегаты напольного типа монтируют внутри особых помещений дома (котельных), предназначенных специально для этой цели, их площадь — не менее девяти метров квадратных. Газовый котел закрепляют недалеко от стены на полу. Как и у электрокотлов, в газовых устройствах основные материалы для изготовления — сталь, чугун. Любой котел должен иметь свою систему заземления, которая будет служить и как громоотвод.

Зачем нужно делать заземлитель для такого оборудования? Поскольку котлы выполнены из металла, на их поверхности присутствует статическое электричество. Когда громоотвод отсутствует, электронная система управления устройством (плата) может испортиться. Есть и другие причины необходимости громоотвода и заземлителей:

1. Риск поражения человека. Дотронувшись до оборудования, жильцы дома могут ощутить боль, а порой испытать более неприятное поражение током (например, дети).
2. Опасность взрыва дома. Если заземлители и громоотводы отсутствуют или смонтированы неправильно, статическое электричество может вызвать возгорание, пожар, взрыв.

Смонтированная схема должна соответствовать нормам технического регламента, иначе котел прослужит недолго, быстро испортится, а последствия могут быть тяжелыми.

Правильный выбор заземлителя

Заземлители для частного дома бывают естественными и искусственными. Как естественный можно выбрать имеющийся громоотвод или другие металлические изделия, контактирующие с грунтом. Кроме железных громоотводов, подойдут железобетонные конструкции.

Важно, чтобы такой громоотвод или другой тип заземлителя имели два и больше контакта с котлом. Трубопроводы, наполненные горючими жидкостями, применять как подобные устройства строго воспрещается. Не подойдут трубы отопления, канализации.

Искусственные устройства — уголок из железа, стальные трубы, полосы, выполненные для системы намеренно, закрепленные внутри земли. Некоторые частные дома оснащены заземляющей шиной, при наличии которой все работы сильно упрощаются.

Заземлители можно сделать самостоятельно или приобрести систему готовой (последний вариант дороже). Электроды контура делают из материала с диаметром два дюйма или уголка с сечением пятьдесят сантиметров квадратных, длина — более двух метров.

Подбор материалов для заземлителя

Для устройства заземлителей для газового котла в частном доме, как и для громоотвода, стержни, трубы, горизонтальные проводники соединяют между собой железными полосами в толще земли. Работать система обязана даже в самые сильные морозы.

Все изделия следует защищать от коррозии, но не при помощи изоляции. Лучше выбирать электроды из нержавейки, меди (готовые системы для дома обычно выполнены из меди). Провода от щитка к контуру делают из меди или алюминия, соединительные детали (в готовых комплектах, которые не требуют сварки) выполнены из латуни.

Расчет параметров и сопротивления при установке заземления

Контролирующие службы предъявляют высокие требования к системам заземления в частном доме. Так, расчет сопротивления будет зависеть от типа грунта участка. Для определения сопротивления нужен особый прибор (измеритель), но чаще заземление в частном доме делают опытным путем:

1. Взять стержни по 3 метра длины, спаять между собой.
2. Омметром замерить сопротивление контура.
3. При получении показателя выше 4 – 10 Ом (для обычного грунта) ввести в контур еще один элемент. Делать так, пока цифра не войдет в указанный интервал. Для песчаного грунта показатель может быть равен 50 Ом.

Специалисты рассчитывают показатель по формуле. Это потребуется, если грунт на участке неоднородный, пластовой. Хуже всего подходит для установки заземления на громоотвод или газовый котел скалистый, каменистый грунт (потребуется делать искусственную насыпь). В сложных случаях лучше не узнавать, как сделать заземление или громоотвод, а доверить расчет специалисту.

Монтаж заземления

Для установки системы в частном доме нужно провести ряд работ. Надо найти место не дальше 5 метров от дома, на котором затем не будут выполняться другие работы, посадки, постройки. Заходить на участок по готовности нельзя, лучше надежно огородить его камнем, забором, бордюром.

Подготовка и составление проекта

Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.

Подготовка включает сбор нужного оборудования, проверку его исправности:

• аппарат сварочный;
• дрель, перфоратор;
• болгарка;
• лопата, кувалда;
• мотобур для твердого грунта.

После этого можно переходить непосредственно к работе.

Подключение контура

Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.

Электроды в траншее соединяют стальными проводниками или полосой. Их нужно тщательно сварить, чтобы качество швов было высоким. У готовых комплектов соединение проводников делают специальными болтами.

Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.

Проверка работы

Проверка устройства включает оценку сопротивления тока контура. Показатель не должен превышать 10 Ом, при удачном результате нужно закопать траншею. При наличии проблем добавляют электроды, снова измеряют сопротивление. Для закапывания применяют качественный грунт без камней. Точку входа провода домой покрывают козырьком, защищающим от воды.

По готовности можно вызывать специалистов для составления акта заземления. При проверке мастера сравнят показатели с нормами по сопротивлению, оценят верность подведения провода к щитку. Готовый акт нужно хранить дома на случай проверки.

Громоотвод и заземлители для газовых котлов — неотъемлемая часть отопления, их нужно планировать в обязательном порядке. Это убережет человека от несчастных случаев и защитит оборудование от поломок.

220.guru

Смотрите также

•
  Котел топливный
•
  Тепловой котел
•
  Марки котлов
•
  Турбированные котлы
•
  Замена котлов
•
  Дом котел
•
  Котел теплоприбор
•
  Юнилюкс котлы
•
  Битумный котел
•
  Котлы сириус
•
  Котел леопард
