Котел водогрійний на твердому паливі - особливості конструкції. Конструкція котла на твердому паливі

Котел з двох труб водяний. Креслення котлів на твердому паливі своїми руками

Незважаючи на те, що сучасний ринок котлів з кожним роком все більше збільшується, не меншою популярністю користуються і саморобні пристрої для автономного опалення. Зробити такий агрегат своїми руками складно, але цілком реально, і у багатьох виходить здійснити свої плани.

Переваги системи на твердому паливі

Виготовлення саморобних котлів опалення для приватного будинку має на увазі проведення розрахунків, а також отримання певних навичок і знань. При цьому найважливіше в такій роботі - це безпека, так як навіть заводські вироби періодично стають причиною вибуху або пожежі. Ще одна проблема, яка може супроводжувати створення устаткування, це сполучення саморобної конструкції з опалювальною системою.

Фото 1 Схема системи опалення будинку

Найдоступнішими і безпечними котлами, які можна спорудити своїми силами, є агрегати, що працюють на твердому паливі. Вони характеризуються такими перевагами:

високий ККД;
повна автономність системи;
проста експлуатація;
екологічність;
невисокі витрати.

Котли, що працюють на твердому паливі, відрізняються самим високим рівнем безпеки.

Можна виділити два типи котлів, що працюють на твердому сировину:

традиційні прилади,
піролізні.

Різниця між ними в тому, що здійснюється по-різному згоряння палива.

У традиційних котлах передбачена тільки одна камера, де і відбувається згорання палива.

Піролізні агрегати мають два відсіки, в нижньому з яких відбувається згорання палива з виділенням великої кількості газу, а у верхньому - відбувається його спалювання, в результаті чого утворюється більша кількість тепла. При експлуатації піролізного котла потрібно використовувати тільки суху деревину, а також дотримуватися інших вимог до теплоносія.

Система таких агрегатів відрізняється простотою і доступністю. Така робота під силу будь-якому за умови дотримання певних умов:

володіння базовими навичками гарячої зварювання;
проведення попередніх розрахунків і виготовлення креслення;
підготовка всіх необхідних матеріалів.

Відео 1 Робимо котел опалення своїми руками

Відео 2 Робимо звичайний саморобний дров'яної котел

Відео 3 Нова супер модернізація саморобного котла "Бубафоня"

Відео 4 Саморобний "неубіваемий" електрокотел

Головна особливість саморобних котлів для опалення приватного будинку, відео яких ми можете подивитися вище, це те, що для їх створення не потрібно ніяке спеціальне обладнання, а конструкцію можна спорудити з підручних засобів:

листи металу, або металева бочка з товщиною стінки не менше 5 мм, при цьому обов'язково потрібно впевнитись у відсутності дірок;
радіатори.
сталеві та профільні труби.
заслінки.
кріпильні деталі.
дверцята.

Для виготовлення котлів використовуйте тільки нові матеріали без шлюбу, дірок, тріщин і заломів.

Крім того, котел можна обладнати циркуляційним насосом.

Креслення і інструкція

Збирати і встановлювати устаткування слід виключно за схемою, обов'язково в порядку, який був передбачений кресленням. При цьому повністю виключені помилки, що призводять до повної непрацездатності виробу.

традиційні саморобні котли для опалення приватного будинку, креслення яких можна зробити самостійно, виконуються у вигляді 2 відсіків, що розміщуються за принципом «матрьошки». Зовнішній відсік виконуватиме роль камери для згоряння палива, а внутрішній - буде служити баком для нагріву теплоносія. При цьому ці відсіки не повинні між собою повідомлятися, щоб продукти згоряння не потрапляли в воду.

Після складання основи саморобний котел для опалення приватного будинку, креслення якого дає можливість зробити це швидко і правильно, встановлюється на постійне місце. Потім топку обладнають димоходом з заслінками, для того, щоб дим виводився назовні, і забезпечувалося опалення. На закінчення - надання печі естетики з використанням цегли або декоративних елементів.

Далі саморобний котел приєднується до водяного контуру і проводиться перше включення конструкції, яке є тестовим запуском. У разі успішного тестування, виріб можна використовувати за призначенням.

Саморобні котли є вдалим рішенням для опалення будинку в будь-який час року, адже вони можуть стати частиною інтер'єру, предметом гордості майстра і джерелом тепла.

У статті докладно розповідається як за кресленнями зробити котел повільного і понад тривалого горіння своїми руками. Процес, тільки на перший погляд здається важким і неповторним, але слідуючи інструкціям зі статті, у Вас вийде зробити нітрохи не гірше, ніж у майстрів, головне уважно дивитися відео.

Креслення простого котла тривалого горіння

Така конструкція твердопаливного котла досить проста. Теплообмінник може бути виконаний з листової сталі у вигляді «водяної сорочки». Для максимальної ефективності тепловіддачі і збільшення площі контакту з полум'ям і гарячими газами її конструкція передбачає наявність двох відбивачів (виступів всередину).

У дані

zagr.ru

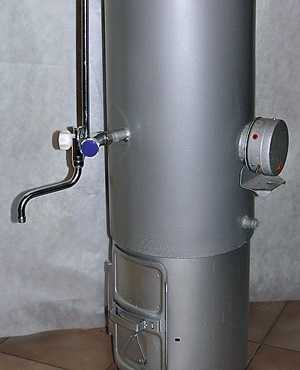

Котел водогрійний на твердому паливі

Ми розповімо у всіх подробицях як опалити будинок взимку і правильно здійснити його водопостачання для комфортного проживання в будь-який час року. Створіть комфорт своїми руками і наш сайт вам у цьому допоможе!

Коли перед звичайними споживачами постає питання, що таке водогрійний котел на твердому паливі, не кожен може пояснити, в чому суть конструкції і принципу дії даної установки. Наше завдання розібратися в поставленому питанні і розрубати вузол, який заплутав усіх. Отже, почнемо з того, що це звичайний котел, який працює на дровах, вугіллі, піллети, тирсі, торфі та інших природних горючих матеріалах.

Відмітна ж риса - це конструктивна деталь, а точніше сказати вузол, який є невід'ємною частиною даної опалювальної установки. Це бак (резервуар), в якому нагрівається вода для побутових потреб. Але врахуйте, це не двоконтурний котел, швидше за одноконтурний з вбудованим баком для води. Це не бойлер, це саме бак відкритого або закритого типу. Хоча принцип нагріву води може бути і як у бойлера. Але все по порядку.

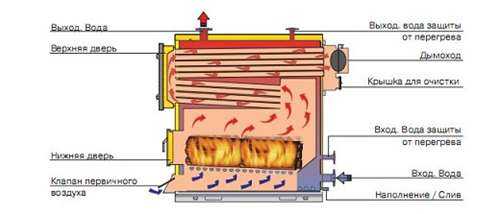

Пристрій і принцип роботи

Як і всі твердопаливні агрегати, водяний котел на дровах володіє камерою згоряння, куди через верхні дверцята проводиться закладка дров. Єдина відмінність, це дуже містка топка.
У ній размешается решітка.
Під гратами розташовується спеціальна камера, куди падає зола від згорілих дров. У камері є дверцята, через неї здійснюється очищення золи і вугілля. До речі, багато виробників встановлюють висувний піддон, він полегшує процес чищення.
У верхній частині обов'язково монтується димохід.

А ось тепер відмінні риси конструкції.

Усередині камери згоряння встановлений теплообмінник, звичайно з чавуну. Це порожниста лита конструкція, всередині якої рухається нагріте повітря, а не гаряча вода. Саме за допомогою гарячого повітря і виробляється нагрів води для господарських потреб.

І основна частина котла - це бак (резервуар). Тут присутній два варіанти - як розташований бак щодо камери згоряння. Він може бути встановлений зверху або збоку. Перший варіант кращий, тому що гаряче повітря завжди прагнути вгору, що дозволяє провести ефективну схему установки теплообмінника.

І, як додатковий елемент приладу, це вентилятор, який встановлюється не у всіх моделях. Він забезпечує подачу свіжого повітря в камеру згоряння. До речі, встановлюється він з боку топки.

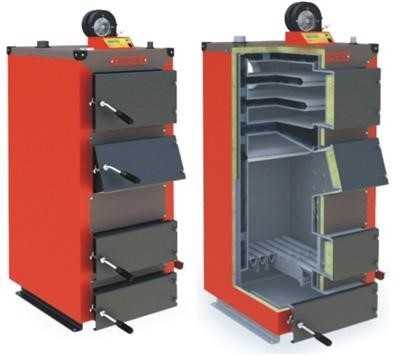

Корпус водогрійного агрегату виготовляється з металу (це високоміцна сталь), обов'язково встановлюються теплові відображають екрани, їх розміщують на внутрішніх поверхнях корпусу. Вони не тільки не дають стінок казана перегріватися, а й є надійним захистом від хімічно агресивних речовин і механічних пошкоджень.

Камера згоряння найчастіше виготовляється з чавунних плит. Деякі виробники пропонують котли, топки яких збираються з вогнетривкої цегли.

Увага! Конструкція камери згоряння даного виду водогрійних котлів не дозволяє використовувати технологію спалювання твердого палива піролізного способом. Просто немає можливості розділити топку на дві окремі камери згоряння. І в цьому вся проблема.

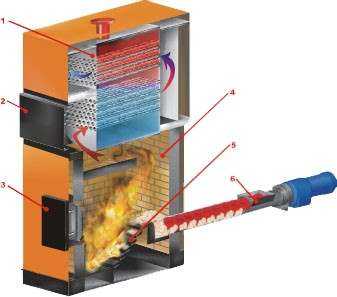

Принцип роботи

Принцип роботи водогрійного котла на дровах заснований на спалюванні палива, яке віддає свою теплову енергію чавунному теплообміннику. Він в свою чергу передає тепло повітрю, який знаходиться всередині нього. Останній переміщається по внутрішнім порожнинах і потрапляє в продовження теплообмінника, розташованого усередині бака, заповненого холодною водою.

Проходячи по теплообміннику в баку, повітря віддає свою теплову енергію воді. Так і відбувається нагрів. Охолоджений потім він знову повертається в теплообмінник, розташований в камері згоряння. І цикл повторюється. Все дуже просто і оригінально. До того ж повітря нагрівається швидше, ніж вода, що є причиною швидкого нагріву води в самому баку.

Додамо, що частина теплової енергії надходить в бак через металеві стінки самого твердопаливного водогрійного котла. Це плюс, який збільшує показник ефективності. До речі,

Коефіцієнт корисної дії таких установок 80-85%. Чи не найвищий рівень для твердопаливних котлів. Але саме для цієї водогрійної конструкції вважається нормальним.
В резервуарі вода нагрівається до + 95 ° С, при тиску 0,6 атм.

Гідності й недоліки

Почнемо з мінусів. Їх не так багато, але вони є. Перше - водяний котел на твердому паливі не підлягає автоматизацію процесів. Неправильне, в цьому і немає необхідності, тому власнику доведеться завантажувати дрова вручну і постійно відстежувати температуру всередині бака. Тут важливо, щоб вода в ньому не закипіла. Друге - такий водогрійний котел занадто багато «їсть» палива. Тому доведеться подбати про великий його запасі і правильної організації зберігання.

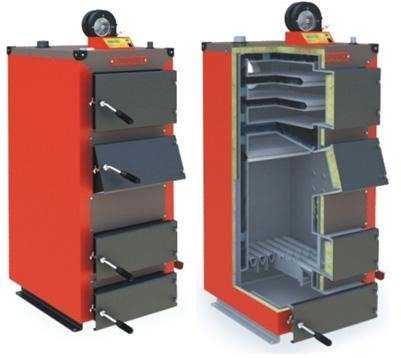

З внутрішнім баком

Ці твердопаливні котли мають невелику вагу, до них немає таких жорстких вимог, як до інших видів твердопаливних котлів. Хоча окреме приміщення під котельню буде правильним рішенням.
Мінімум автоматики з одного боку мінус, але з іншого боку і великий плюс. Знижується ризик виходу з ладу приладів контролю.
У них можна використовувати будь-який вид твердого палива.
Це самі надійні прилади в плані їх довгострокової експлуатації. Гарантійний термін багатьох моделей 15 років, але це не найбільший термін, якщо експлуатувати котел правильно.
Обслуговування найпростіше: чистка зольнікак і димоходу, рідко камери згоряння. З димоходом буде складніше, але його чистку треба буде проводити раз на рік, максимум два рази.
Доступна ціна.
Презентабельний зовнішній вигляд.
Зручність розташування часто експлуатованих вузлів.

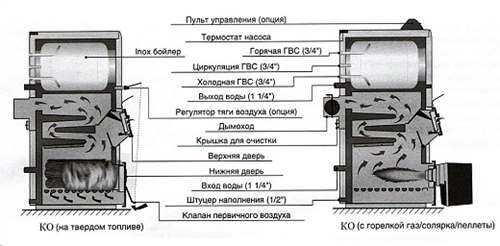

Котли з водяним контуром

Твердопаливні котли з водяним контуром - це новий підхід до вирішення двох завдань: організація опалення та гарячого водопостачання. По суті, це одноконтурний агрегат, всередині якого встановлено бойлер. Як і в першому випадку, бойлер може бути встановлений як зверху топки, так і з боку.

Найпростіша різновид - титан

Усередині теплообмінника рухається гаряча вода, обігріває систему опалення будівлі. Її відвідний контур проходить через теплообмінник, встановлений всередині бойлера. Таким чином і відбувається нагрів води всередині бака для господарських потреб.

Так як технологія, яка використовується всередині даного виду обладнання, має деякі особливості, то це позначається на ефективності роботи двох систем відразу (мається на увазі опалення та ГВП). Ось чому виробники піклуються про те, щоб дрова або інші види твердого палива згорали всередині топки повністю, максимально виділяючи теплову енергію, яку б вистачало на дві системи життєзабезпечення людини.
