Сетевой фильтр 250 Вт для правильной синусоиды питания электронных приборов, импортных котлов, холодильников. Сетевой фильтр для котла
что лучше хороший стабилизатор напряжения или сетевой фильтр?
Сложно представить современного человека, который не пользуется бытовыми электроприборами. Но зачастую такие изделия имеют высокую стоимость и поэтому будет очень неприятно, если с ними что-либо произойдёт. Поэтому бережливые люди стараются обезопасить работу техники от перебоев в электросети, которые, к сожалению, не являются редкостью.
Основной причиной большинства поломок электрических приборов считаются скачки напряжения, для борьбы с которыми были разработаны различные фильтрующие и стабилизирующие устройства. Эти приборы помогут защитить имущество человека от непредвидимых поломок. Но чтобы выбрать подходящее устройство в конкретно взятом случае нужно разбираться, что лучше подойдёт для того или иного вида техники стабилизатор напряжения, а, может, сетевой фильтр.
Для чего нужна защита бытовой техники?
Большинство электроприборов не переносят изменений параметров электросети, особенно если происходит резкий скачок напряжения.
Если напряжение длительно будет выше нормы, то увеличится риск поломки блоков питания, микросхем и других запчастей, которые будут сильно греться.
Если же напряжение сильно понизится, то все узлы и схемы начнут работать на предельных нагрузках, что в итоге в лучшем случае значительно снизит их эксплуатационный ресурс, а в худшей ситуации приведёт к их поломке.
Пагубно влияют на срок службы электронных узлов незапланированные отключения электричества. К несчастью с такими проблемами отечественного электроснабжения знакомы как люди, проживающие в мегаполисах, так и в отдалённых деревнях.
Обычно производители бытовых приборов предусматривают минимальную защиту выпускаемой электронной продукции, но диапазон стабильной работы большинства изделий не превышает 198–242 В. При этом в случае поломки техники, по причине перебоев в электроснабжении она не подлежит гарантийному обслуживанию.
Основные разновидности устройств защиты
В зависимости от того, какое электрическое устройство и с какой целью требуется защищать, происходит классификация защитного оборудования:
- выключатели автоматического типа;
- источники, обеспечивающие бесперебойное питание;
- приборы, фильтрующие сетевое напряжение;
- изделия, стабилизирующие параметры электрической сети.
Автомат – устройство, предназначенное для аварийного отключения электроприборов. Такие устройства защищают электронное оборудование от утечки тока и перегрева, обусловленного нарушением изоляции или плохого контакта. Это позволяет предотвратить пожар или поражение человека током. Такие изделия используют в распределительных щитках в квартирах и частных домостроениях.
Выбор автоматических выключателей основывается на параметрах номинального тока и количестве потребителей используемых в квартире. Сегодня на рынке электротехники представлены переносные модели таких защитных устройств, которые просто включают в розетку, а уже через них подаётся питание к электроприборам. Однако такое изделие не защитит от перебоев в электросети, а просто отключит потребитель, в случае если показатели тока превысят максимально допустимые значения.
Для электроники, которая требует деликатного обращения, например, компьютер, который должен правильно завершить свою работу целесообразно использовать устройство обеспечения бесперебойного питания. Такой прибор продлевает подачу электричества на протяжении определённого времени в случае незапланированного отключения основной электросети.
Для чего нужен сетевой фильтр?
Основным предназначением сетевого фильтра является сглаживание помех в электросети. Такой эффект был достигнут благодаря использованию небольшой электронной схемы, которая поглощает незначительные скачки напряжения и изменения частотных показателей в сети. При возникновении более серьёзных проблем такое устройство просто отключает подачу питания за счёт предохранителя.
Сетевые фильтры выпускаются с разным числом розеток, что позволяет подключать несколько бытовых приборов одновременно. Однако нужно учитывать, что фильтр рассчитан на определённый уровень нагрузки, превышение которой недопустимо. Поэтому подключать несколько мощных устройств к одному фильтру нельзя.
Таким образом, можно резюмировать, что под сетевым фильтром подразумевается защитное устройство, которое эффективно сглаживает низкочастотные и высокочастотные помехи в сети и отключает оборудование в случае перегрузок по току или возникновении короткого замыкания.
Особенности работы сглаживающего фильтра
Для защиты электротехники от импульсных скачков в электросети фильтры оснащаются варисторами – приборами, которые могут увеличивать внутреннее сопротивление, преобразовывая импульсную энергию в тепловую. Очень часто это приводит к поломке варистора, но защищает дорогостоящую технику.
Чтобы подавить помехи высокой частоты от электросварки или электродвигателя схемой предусмотрена установка LC-фильтров. Качественные сглаживающие устройства включают в свою конструкцию конденсаторы и индукционные катушки, которые улучшают стабильность подачи электричества, тем самым продлевая срок службы бытовых устройств.
Увлекаться экономией при покупке сетевого фильтра не целесообразно, так как дешёвые модели скорее выполняют функции удлинителя, а не защитного прибора. Также, покупая защитное устройство, важно обращать внимание на количество розеток и длину кабеля, так как часто удобно проложить такую переноску для подключения множества приборов, например: компьютера, монитора и принтера в одном месте.
Конструктивные особенности и принцип работы стабилизатора
Под стабилизатором подразумевается устройство в автоматическом режиме, преобразующее разные показатели напряжения в стабильное значение, равное 220 В. Электронный прибор, подключённый к источнику питания со стабильными параметрами напряжения, работает значительно дольше, чем аналог, включённый напрямую в розетку. При этом к основным функциям стабилизатора можно отнести следующие параметры:
- стабилизация перепадов напряжения;
- защита потребителей от помех в электросети;
- защита от возможности возникновения коротких замыканий;
- сглаживание частотных помех.
Самыми распространёнными типами стабилизаторов являются приборы со ступенчатым и электромеханическим принципом работы. При этом популярными и недорогими являются ступенчатые стабилизаторы, которые работают по принципу переключения обмоток трансформатора путём прерывания на несколько миллисекунд. Благодаря этому происходит увеличение или уменьшение параметров напряжения.
Электромеханические приборы работают по принципу плавной регулировки напряжения без прерывания. Они обладают высокой нагрузочной способностью, но требуют проведения регулярных профилактических мероприятий из-за повышенного износа сервомотора и токосъемных щёток. Плюс ко всему они дороже ступенчатых аналогов.
Чему отдать предпочтение – сетевому фильтру или стабилизатору?
Проводя сравнительную характеристику сетевого фильтра и стабилизатора, становится понятно, что последний намного эффективней справляется с различными проблемами энергоснабжения. По сравнению со сглаживающим фильтром, который имеет простейшую конструкцию стабилизатор – сложное устройство, с многоуровневой защитой, благодаря которой любая бытовая техника будет надёжно защищена.
Сетевые фильтры абсолютно бесполезны, если в электросети понижается или повышается напряжение. В свою очередь, стабилизирующее устройство выравнивает параметры напряжения в достаточно широких диапазонах в зависимости от модели прибора. При этом в случае с резким увеличением напряжения стабилизатор плавно отключит электронный прибор, когда в фильтрующем устройстве сгорит предохранитель.
Естественно, цена стабилизаторов немного выше сетевых фильтров, но затраты того стоят. Единственно, что при выборе подходящего прибора нужно учитывать параметры его мощности и выбирать изделие исходя из суммарных показателей подключаемого в него электрического оборудования с запасом в 20%.
Когда лучше стабилизатор, а когда сетевой фильтр?
Покупки сетевого фильтра достаточно только в том случае, когда в доме не наблюдается скачков напряжения, особенно в меньшую сторону. Но если выбор пал на фильтрующий прибор, то не стоит экономить, так как дешёвые изделия чаще вредят электронному оборудованию, чем защищают его.
В свою очередь, установка качественного стабилизатора напряжения оправдана в следующих ситуациях:
- при частом понижении напряжения в электросети до таких значений, что бытовые приборы начинают работать на износ или, вообще, отключаться;
- в случае использования дорогостоящей техники, в разы превосходящей цену стабилизатора.
Ознакомившись с принципом работы разных защитных устройств, потребителю будет несложно понять, что лучше выбрать сетевой фильтр или стабилизатор напряжения. Чтобы защитить дорогостоящий двухконтурный котёл лучше потратиться на покупку стабилизатора. В свою очередь, для старого монитора вполне достаточно фильтра.
elektro.guru
Сетевой фильтр или стабилизатор напряжения
В электрических сетях для нормального функционирования различных электрических устройств монтируются специальные устройства защиты. Однако в распредщитах жилых зданий они отсутствуют. Жилищные и коммунальные организации не заботятся о возможных неисправностях электроприборов из-за некачественной работы электросети.
Вследствие этого, если в квартире имеется сложная бытовая техника, то необходима установка защиты от перепадов напряжения. Для таких целей используют сетевой фильтр, либо стабилизатор напряжения. Какой именно прибор применять, это дело каждого, но для выбора необходимо иметь элементарные знания об этих устройствах.
Виды помех
Внешние факторы помех разделяют на импульсные и высокочастотные. Первый вид помех делится на два вида:
- Природные – удар молнии возле линии сети.
- Техногенные – авария на трансформаторе, процесс переключения при установке большого количества потребителей, износ сетей.
Импульсные помехи имеются в промышленности и в районах города. Они появляются в разных сетях и могут доходить до 6000 В в 10-6 с. Устройства защищаются от перепадов напряжения путем установки стабилизаторов напряжения, либо сетевых фильтров.
Причины помех высокой частоты те же самые, только добавляются бытовые приборы и электроинструмент. Удалить их невозможно, они передаются по сети. Разберемся, что лучше выбрать, стабилизатор напряжения, либо сетевой фильтр. Покупатели перед выбором всегда обращают внимание на стоимость. Чаще всего они приобретают совсем не те устройства, которые им нужны.
Сетевой фильтр
Уже невозможно представить, как работать на компьютере без сетевого фильтра. Он сглаживает импульсы, также являясь стабилизирующим блоком, имеющим несколько розеточных гнезд. Сетевой фильтр состоит из 2-х элементов: фильтра и ограничитeля напряжения. Варисторы входят в ограничитель напряжения. Они изменяют его свойства от значения напряжения. Фильтр подключается в основном между фазой и нулем. Чувствительные приборы защищаются при помощи специального фильтра, в который могут входить обмотки индуктивности.
Сетевой фильтр действует по 1-фазной схеме. В ней обязательно должно быть заземление. При его отсутствии фильтр будет работать хуже. Импульсы должны поступать в землю. Варистор является переменным полупроводниковым резистором, которое нелинейно меняет свойства вместе с напряжением. Его монтируют на входе для погашения импульсов.
Сетевые фильтры также могут отключить нагрузку при коротком замыкании, либо излишней нагрузке. Необходимо разобраться, какое устройство защиты выбирать, и что лучше установить. Дешевые варианты приборов не дают должного эффекта, но их можно применять, если доработать самостоятельно.
В торговой сети имеется множество устройств плохого качества, не имеющих защитной функции и фильтра. В этом случае сетевые фильтры являются простыми удлинителями, либо предохраняют технику от повышенного напряжения, а стабилизации не происходит.
Стабилизатор напряжения
Это устройство служит для поддержки напряжения на уровне 220 вольт. При увеличении этого значения, происходит выравнивание, при уменьшении – его повышение. При некачественной работе сети люди больше берут во внимание стабилизатор напряжения. При аварии осуществляется выключение питания потребителя, импульсы тока не проходят к нагрузке.
Регулировка напряжения в стабилизаторах осуществляется по-разному. Одним из методов является коммутация вторичных обмоток.
Напряжение меняется с помощью электронных ключей, которые управляются процессором. Информация поступает с датчика, и напряжение регулируется электронным тиристорным переключателем.
Конденсаторы выступают в качестве фильтров высокой частоты. Стабилизатор является сложным прибором, состоящим из деталей, в которые также входит и сетевой фильтр. Сопротивление на входе дает возможность поддерживать транзистор в открытом виде, также удерживает стабилитрон в активном состоянии.
Стабилизатор выбирают исходя из мощности нагрузки. В настоящее время используется электроника, поэтому стабилизатор нужен не только для компьютерной техники, но и для приборов освещения. При использовании его в электромоторах, нужно знать, что ток запуска выше номинального в несколько раз. Стабилизаторы могут допускать короткие перегрузки, резерв мощности берут больше.
Источник питания
В специализированных торговых точках предлагают приобрести различные приборы защиты. Но сразу трудно решить при большом разнообразии моделей. Многие покупают ИБП для защиты от внезапного отключения электроэнергии, чтобы можно было на компьютере сохранить документы и выключить оборудование. Существуют такие источники питания с опциями стабилизатора для защиты от помех и электромагнитных искажений.
При отсутствии или уменьшении питания, подключаются аккумуляторы. Время их работы зависит от модели и стоимости устройства, и достигает многих часов. Модель выбирается в зависимости от мощности нагрузки. Важным свойством такого источника питания является форма выходного напряжения. У недорогих моделей она в виде прямоугольника, а по амплитуде и частоте подобна синусоидальному значению.
Какое отличие между фильтром и стабилизатором?
Разница очень большая. Стабилизатор выполняет свою функцию. В нем имеется трансформатор, схема повышения и понижения напряжения. В застойные времена через стабилизаторы подключали телевизоры.
В настоящее время они уже практически не используются, так как в новой технике установлены блоки питания импульсного типа, которые обеспечивают нормальную работу при 100-240 вольтах.
Сетевой фильтр только удаляет помехи, возникающие в электросети при подключении или функционировании разных устройств. Помехи обычно образуются от импульсных блоков, моторами разных устройств, электросваркой.
Фильтр может удалять помехи высокой частоты от 100 герц до 100 мегагерц и импульсы повышенного напряжения, однако не может никак изменить его значение. Например, если в электрической сети напряжение равно 190 В, то это значение не изменится, и останется малым и после фильтра, всего лишь очистится от наводок повышенной частоты и импульсов.
Стабилизатор напряжения приемлемого качества выполняет задачи фильтра и выравнивает величину напряжения на необходимом уровне, при значительных скачках напряжения. Наиболее важным свойством стабилизатора является тот фактор, что он не искажает напряжение на выходе.
Если в сети отклонение очень большое, выше стандартного, то стабилизатор является лучше, чем сетевой фильтр. И будет оптимальным выбором приобретение стабилизатора на все здание сразу, чем отдельно для каждых устройств.
ostabilizatore.ru
Сетевой фильтр 750 Вт для правильной синусоиды питания от генераторов и сети котлов, серверов, холодильников и др. капризной электроники
Силовой Резонансный фильтр мощностью до 750 Вт, по частотной характеристике и внешнему виду — полный аналог фильтра 250Вт.Габаритные размеры — 300×260×120 мм.Вес — 12кГ.
Данный фильтр восстанавливает (регенерирует, исправляет) форму синусоиды электросети. Подавляет низкочастотные и высокочастотные помехи и гармоники в электросети, по сути это, сетевой низкочастотный синусоидальный фильтр 50 Гц.
Мощность нагрузки в диапазоне 0 ÷ 225 Вт рекомендуется, если газовый котёл отопления не работает от аварийного генератора (не видит генератор) или котёл не работает от источников бесперебойного питания с несинусоидальным выходным напряжением.
Так же применяется, если котёл при работе от плохой электрической сети сильно гудит и затем показывает аварию или ошибку.
В резонансном фильтре 50 Гц предусмотрен сквозной проход нулевого провода, необходимый для правильной работы фазозависимых котлов отопления.
В процессе эксплуатации Резонансного фильтра выявилось не очевидная способность стабилизировать или усреднять выходную частоту в небольших пределах.
Например, частота бензинового генератора при измерении колеблется от 49 до 51 Гц, то после резонансного фильтра частота стабильна 50 Гц.
Причём это слышно на слух — без резонансного фильтра в звуке работы циркуляционного насоса меняется тональность (плавает по частоте) после резонансного фильтра звук в одной тональности точно, такой как от 50 Гц.
В электрической сети форма питающего напряжения не всегда синусоидальная — есть гармоники, помехи более того некоторые тиристорные (симисторные) стабилизаторы за счёт искажения формы синусоиды стабилизируют напряжение сети, причём это относится даже к стабилизаторам элитного класса.
То есть они стабилизируют напряжение с помощью искажения формы синусоиды.
Также очень плохую форму синусоиды выдают недорогие источники бесперебойного питания (ИБП) и генераторы резервного питания. Причём во всех вышеперечисленных случаях помехи и искажения низкочастотны — их трудно подавить.
Чем это плохо:
Платы газовых котлов отопления отказываются работать — уходят в ошибку (например, F13), а если котел работает, то насос гудит и быстро изнашивается (износ в 10 раз быстрее, потому что любая гармоника это постоянный механический удар по обмоткам и подшипникам двигателя).
Также и дорогая HI-FI аудио аппаратура начинает фонить, гудеть, более того могут противно гудеть даже провода и нагревательные приборы.
То есть слух позволяет человеку без всяких приборов диагностировать наличие гармоник в сети и также после установки резонансного фильтра человек слышит, что гармоники подавлены, и форма синусоиды исправлена.
Если газовый котёл не работает от генератора, то до разработки резонансного фильтра
единственным способом исправить — восстановить синусоиду электросети была установка стабилизатора с двойным преобразованием (ИБП он лайн), причём КПД этих стабилизаторов плохой – не более 80%, форма синусоиды их далека от идеальной, надёжность низкая. Кроме того на выходе недорогих бесперебойников присутствуют гармоники частот дискретизации на которых формируется выходной сигнал, эта частота может быть не слышна её специально уводят по частоте за порог слышимости, но эти гармоники также ускоряют износ насосов и двигателей.
Более того резонансный фильтр упрощает вопрос выбора генератора для бесперебойного питания котла отопления, потому что позволяет обеспечить работу любого котла от любого генератора.
Резонансный фильтр восстанавливает (исправляет) форму синусоиды абсолютно другим, причём более надёжным и естественным способом, с высоким КПД и обеспечивает бесперебойное питание котлов отопления от любых бензиновых генераторов.
При резонансе чистая, синусоидальная энергия циркулирует между индуктивностью и ёмкостью. Эта синусоидальная энергия, сформированная естественным образом, и выдаётся в нагрузку. Причём даже если на входе напряжение прямоугольное — то на выходе форма практически синусоидальна.
Например, результаты независимых испытаний фирмой «ЭНЕРГОГАРАНТ», опубликованные на форуме строим дом.
Жёлтый цвет входное прямоугольное напряжение – зелёный цвет напряжение на выходе резонансного фильтра 50 Гц.
без нагрузки:
с нагрузкой около 100Вт:
с нагрузкой чуть большей 200Вт:
Применение резонансного фильтра 50 Гц.
Резонансный фильтр устанавливается непосредственно перед котлом отопления.
Также необходимо учитывать электрическую мощность котла отопления и не превышать мощность нагрузки 225 Вт.
При превышении мощности нагрузки 250 Вт Резонансный фильтр сам может искажать синусоиду нормальной сети.
График нагрузочной и частотной характеристики сетевого резонансного фильтра 50 Гц:
Перед резонансным фильтром обязательно должна стоять защита или стабилизатор. В качестве защиты может служить полуавтоматическое управление генератором.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность нагрузки ………………………………………………………………………………………….. 0÷750 ВтДопустимая перегрузка (30мин) не более …………………………………………………………………….800 ВтДиапазон входных напряжений ……………………………………………………………………………..110-255 ВМах длительность подавляемой помехи ……………………………………………………………..5 мили секунд.Подавление 3 гамоники (150 Гц) ……………………………………………………………………………. 10 дБПодавление 5 гамоники (250 Гц) ……………………………………………………………………………. 20 дБПотребляемая мощность, при нагрузке 225 Вт, не более …………………………………………………. 20 ВтНоминальный режим работы при входных напряжениях электросети 0-255 В…………. продолжительныйГабаритные размеры ……………………………………………………………………………………. 300×260×120 ммМасса ……………………………………………………………………………………………………………… 12 кгДлина шнура питания …………………………………………………………………………………………. 1,5 м
Резонансный фильтр 50 Гц разработан с учётом военных стандартов бывшего СССР, и изготовлен только из пассивных компонентов (дроссели конденсаторы трансформаторы) с индивидуальной настройкой каждого экземпляра.
Недостаток резонансного фильтра, при плохой синусоиде генератора — он не меняет основную, среднюю частоту, он только восстанавливает форму и стабильность синусоиды.
Чем это плохо?
Если генератор, например, выдаёт 55 Гц то просто установка резонансного фильтра может помочь только частично — (отопление стало работать, а при включении горячей воды котёл уходит в ошибку) гармоники подавлены, но основная частота 55 Гц осталась.
Кстати все бытовые приборы, имеющие в своём составе трансформаторы, дроссели и компрессоры, также быстрее изнашиваются, если основная частота электросети не равна 50 гц.
Что делать? — Перестроить генератор на 50 Гц.
Практически у всех генераторов есть регулировочный винт оборотов, а выходная частота пропорциональна оборотам двигателя. Для перестройки генератора необходимо иметь резонансный фильтр и цифровой вольтметр — (тестер)
Как узнать, что генератор не выдаёт 50 Гц и как перестроить частоту? – Выход резонансного фильтра частотно зависим, и без нагрузки на выходе при 50 Гц напряжение будет примерно на 10 вольт больше входного — смотри график нагрузочной характеристики.
Это значение разницы напряжений (Uвых. фильтра сети 50 Гц без нагрузки – Uсети 50 Гц)
для каждого экземпляра резонансного фильтра можно просто измерить при работе от электрической сети 50 Гц. Разницу запомнить, например, она составляет 10 вольт. Так вот эта разница при повышении частоты растёт, при понижении падает, это и позволяет перестроить частоту генератора на 50 Гц, используя только вольтметр и резонансный фильтр.
Если напряжение генератора и внешней сети сильно отличаются, друг от друга то значение разницы напряжений генератора для каждого экземпляра резонансного фильтра корректируется по формуле;
U генератора × (U вых. фильтра сети без нагрузки – U сети) ⁄ U сети (это может быть необходимо для более точной настройки генератора на частоту равную частоте электросети –50 Гц)
Например, если генератор выдаёт 230 В, а на выходе резонансного фильтра без нагрузки напряжение 250 В разница равна 20 В, это показывает что частота генератора больше 50Гц. Выходное напряжение резонансного фильтра (без нагрузки) должно быть 240 В. Регулировочным винтом генератора необходимо уменьшить обороты генератора до тех по пока напряжение на выходе резонансного фильтра не станет равным 240 В, на всякий случай проверить, что входное напряжение осталось 230 В (работа системы автоматической регулировки напряжения у генератора). Желательно чтобы при перестройке генератор был нагружен средней нагрузкой.
Всё генератор перестроен на основную частоту 50 Гц. Такая перестройка генераторов с автоматической регулировкой выходного напряжения занимает не более 5 минут.
Если регулировочных винтов нет, частоту оборотов генератора можно перестроить у специалистов по генераторам.
После перестройки генератора резонансный фильтр устанавливается-подключается перед газовым котлом отопления, котёл включается и работает, как и от качественной электросети 220 В отсутствие гармоник можно даже контролировать на слух нормальным звуком работы циркуляционного насоса котла.
Возможно изготовление более мощного Резонансного фильтра 50 Гц — 1500 Вт ÷ 5 кВт.
Так как резонансный фильтр выполнен полностью из пассивных компонентов то надёжность его очень высокая (гораздо выше чем у источников бесперебойного питания) он боится только перенапряжений это решается входной защитой и длительных перегрузок это решается не превышением нагрузки заявленной мощности это можно контролировать тем, что выходное напряжение не должно быть меньше входного более чем на 7 В — если в паспорте это не оговорено отдельно в нагрузочной характеристике.
Перед покупкой резонансного фильтра необходимо правильно подключить генератор и обеспечить бесперебойное питание для газового котла.
thelist.ru
Элементы самодельного сетевого фильтра
Добрый день! Обзор двух элементов сетевого фильтра. Кого заинтересовало — прошу под кат.Как известно, театр начинается с вешалки, а аудиосистема с розетки. Так вот, что бы разное зло помимо 220В оттуда не шло, и нужен сетевой фильтр. Можно сразу купить готовый в Китае, можно собрать самому.
Треки:
EMI фильтр
Вольтметр
EMI фильтр (фильтр электромагнитных помех)
Для чего это

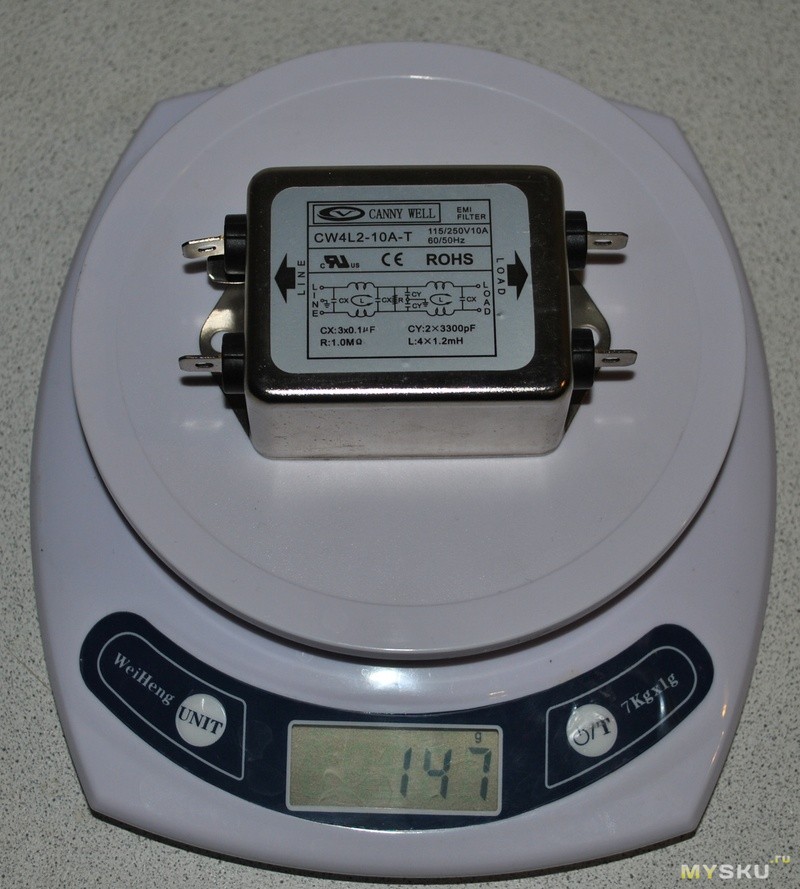

EMI-фильтры предназначены для подавления высокочастотного шума, возникающего в процессе работы различных устройств. Эти фильтры получили широкое распространение как элемент, подавляющий высокочастотные наводки в компьютерном оборудовании, периферии, цифровых схемах, аудио-, видеооборудовании и в других цифровых устройств. Кроме того, эти элементы используются для защиты от электромагнитных помех устройств, работающих в неблагоприятных условиях, таких как салон автомобиля и пр.
Покупал 26го марта с купоном и бесплатной доставкой, потом продавец оставил только платную доставку — цена стала кусачей.Посылка (китайцы не заморачивались и просто перетянули пупырку скотчем):

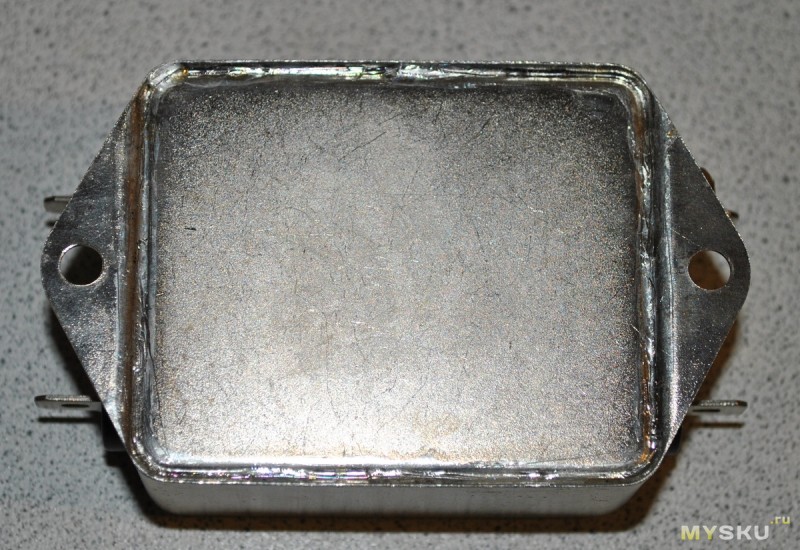

Фото:

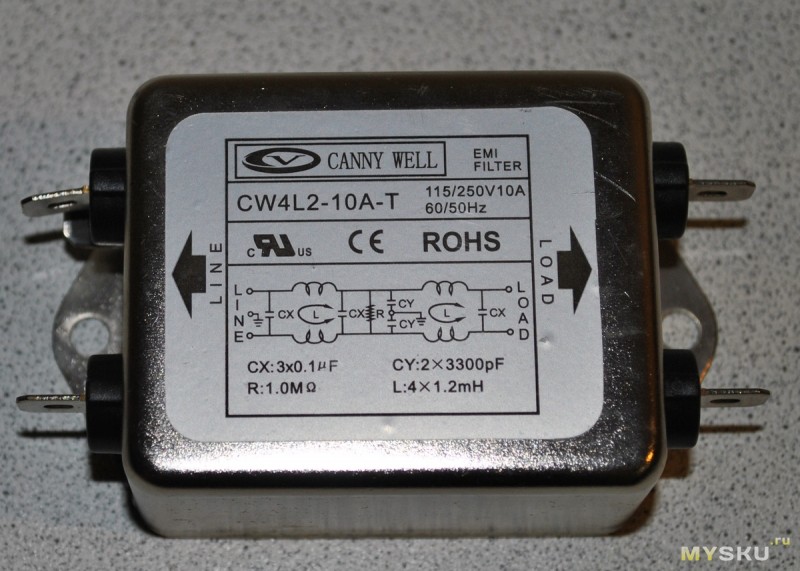

Line — вход 220В. Хорошо видна принципиальная схема с номиналами элементов.Ссылка на сайт производителя, там размеры и характеристики. Модель CW4L2

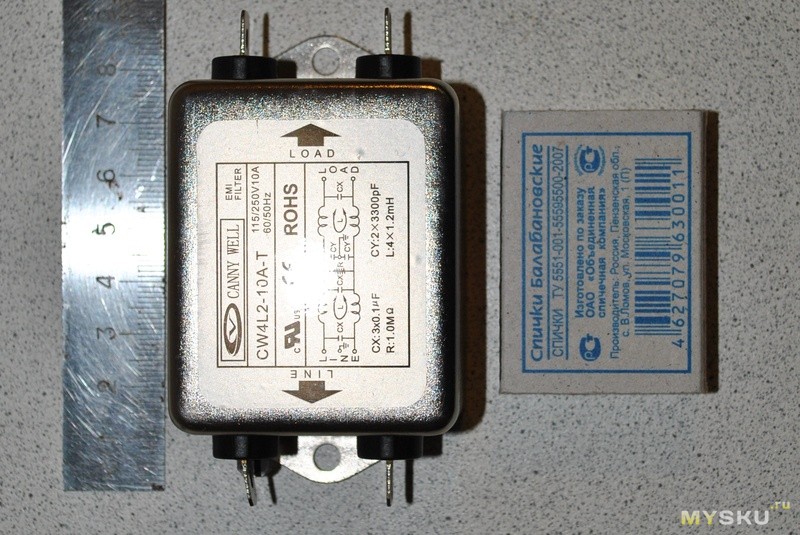

Размеры и масса:
Вольтметр
Ссылка, где я покупал: aliexpress.com/item/AC-Volt-Tester-Digital-Voltmeters-Panel-AC-80-500V-LCD-Digital-Voltage-Meter-Black-Power-Monitor/1299119461.html Диапазон измерения: 80-500В. Размеры «окна» для установки: 39х71 мм На него уже был подробный обзор: mysku.ru/blog/buyincoins/9897.html Приведу несколько фото:
Упаковка
Сам будущий фильтр
Хотел корпусные розетки тоже взять на али, но потом поставил обычные бытовые.Спасибо за внимание! Всем сети без помех!
mysku.ru
Сетевой фильтр 250 Вт для правильной синусоиды питания электронных приборов, импортных котлов, холодильников
Описание товара
Сетевой фильтр 50 Гц, мощностью нагрузки до 250 Вт.
Данный фильтр восстанавливает (регенерирует, исправляет) форму синусоиды электросети. Подавляет низкочастотные и высокочастотные помехи и гармоники в электросети, по сути это, сетевой низкочастотный синусоидальный фильтр 50 Гц.
Мощность нагрузки в диапазоне 0 ÷ 225 Вт рекомендуется, если газовый котёл отопления не работает от аварийного генератора (не видит генератор) или котёл не работает от источников бесперебойного питания с несинусоидальным выходным напряжением.
Так же применяется, если котёл при работе от плохой электрической сети сильно гудит и затем показывает аварию или ошибку.
В резонансном фильтре 50 Гц предусмотрен сквозной проход нулевого провода, необходимый для правильной работы фазозависимых котлов отопления.
В процессе эксплуатации Резонансного фильтра выявилось не очевидная способность стабилизировать или усреднять выходную частоту в небольших пределах.
Например, частота бензинового генератора при измерении колеблется от 49 до 51 Гц, то после резонансного фильтра частота стабильна 50 Гц.
Причём это слышно на слух — без резонансного фильтра в звуке работы циркуляционного насоса меняется тональность (плавает по частоте) после резонансного фильтра звук в одной тональности точно, такой как от 50 Гц.
В электрической сети форма питающего напряжения не всегда синусоидальная — есть гармоники, помехи более того некоторые тиристорные (симисторные) стабилизаторы за счёт искажения формы синусоиды стабилизируют напряжение сети, причём это относится даже к стабилизаторам элитного класса.
То есть они стабилизируют напряжение с помощью искажения формы синусоиды.
Также очень плохую форму синусоиды выдают недорогие источники бесперебойного питания (ИБП) и генераторы резервного питания. Причём во всех вышеперечисленных случаях помехи и искажения низкочастотны — их трудно подавить.
Чем это плохо:
Платы газовых котлов отопления отказываются работать — уходят в ошибку (например, F13), а если котел работает, то насос гудит и быстро изнашивается (износ в 10 раз быстрее, потому что любая гармоника это постоянный механический удар по обмоткам и подшипникам двигателя).
Также и дорогая HI-FI аудио аппаратура начинает фонить, гудеть, более того могут противно гудеть даже провода и нагревательные приборы.
То есть слух позволяет человеку без всяких приборов диагностировать наличие гармоник в сети и также после установки резонансного фильтра человек слышит, что гармоники подавлены, и форма синусоиды исправлена.
Если газовый котёл не работает от генератора, то до разработки резонансного фильтра
единственным способом исправить — восстановить синусоиду электросети была установка стабилизатора с двойным преобразованием (ИБП он лайн), причём КПД этих стабилизаторов плохой – не более 80%, форма синусоиды их далека от идеальной, надёжность низкая. Кроме того на выходе недорогих бесперебойников присутствуют гармоники частот дискретизации на которых формируется выходной сигнал, эта частота может быть не слышна её специально уводят по частоте за порог слышимости, но эти гармоники также ускоряют износ насосов и двигателей.
Более того резонансный фильтр упрощает вопрос выбора генератора для бесперебойного питания котла отопления, потому что позволяет обеспечить работу любого котла от любого генератора.
Резонансный фильтр восстанавливает (исправляет) форму синусоиды абсолютно другим, причём более надёжным и естественным способом, с высоким КПД и обеспечивает бесперебойное питание котлов отопления от любых бензиновых генераторов.
При резонансе чистая, синусоидальная энергия циркулирует между индуктивностью и ёмкостью. Эта синусоидальная энергия, сформированная естественным образом, и выдаётся в нагрузку. Причём даже если на входе напряжение прямоугольное — то на выходе форма практически синусоидальна.
Например, результаты независимых испытаний фирмой «ЭНЕРГОГАРАНТ», опубликованные на форуме строим дом.
Жёлтый цвет входное прямоугольное напряжение – зелёный цвет напряжение на выходе резонансного фильтра 50 Гц.
без нагрузки:
с нагрузкой около 100Вт:
с нагрузкой чуть большей 200Вт:
Применение резонансного фильтра 50 Гц.
Резонансный фильтр устанавливается непосредственно перед котлом отопления.
Также необходимо учитывать электрическую мощность котла отопления и не превышать мощность нагрузки 225 Вт.
При превышении мощности нагрузки 250 Вт Резонансный фильтр сам может искажать синусоиду нормальной сети.
График нагрузочной и частотной характеристики сетевого резонансного фильтра 50 Гц:
Перед резонансным фильтром обязательно должна стоять защита или стабилизатор. В качестве защиты может служить полуавтоматическое управление генератором.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность нагрузки ………………………………………………………………………………………….. 0÷225 ВтДопустимая перегрузка (30мин) не более …………………………………………………………………….300 ВтДиапазон входных напряжений ……………………………………………………………………………..110-255 ВМах длительность подавляемой помехи ……………………………………………………………..5 мили секунд.Подавление 3 гамоники (150 Гц) ……………………………………………………………………………. 10 дБПодавление 5 гамоники (250 Гц) ……………………………………………………………………………. 20 дБПотребляемая мощность, при нагрузке 225 Вт, не более …………………………………………………. 10 ВтНоминальный режим работы при входных напряжениях электросети 0-255 В…………. продолжительныйГабаритные размеры ……………………………………………………………………………………. 150×210×100 ммМасса ……………………………………………………………………………………………………………… 5 кгДлина шнура питания …………………………………………………………………………………………. 1,5 м
Резонансный фильтр 50 Гц разработан с учётом военных стандартов бывшего СССР, и изготовлен только из пассивных компонентов (дроссели конденсаторы трансформаторы) с индивидуальной настройкой каждого экземпляра.
Недостаток резонансного фильтра, при плохой синусоиде генератора — он не меняет основную, среднюю частоту, он только восстанавливает форму и стабильность синусоиды.
Чем это плохо?
Если генератор, например, выдаёт 55 Гц то просто установка резонансного фильтра может помочь только частично — (отопление стало работать, а при включении горячей воды котёл уходит в ошибку) гармоники подавлены, но основная частота 55 Гц осталась.
Кстати все бытовые приборы, имеющие в своём составе трансформаторы, дроссели и компрессоры, также быстрее изнашиваются, если основная частота электросети не равна 50 гц.
Что делать? — Перестроить генератор на 50 Гц.
Практически у всех генераторов есть регулировочный винт оборотов, а выходная частота пропорциональна оборотам двигателя. Для перестройки генератора необходимо иметь резонансный фильтр и цифровой вольтметр — (тестер)
Как узнать, что генератор не выдаёт 50 Гц и как перестроить частоту? – Выход резонансного фильтра частотно зависим, и без нагрузки на выходе при 50 Гц напряжение будет примерно на 10 вольт больше входного — смотри график нагрузочной характеристики.
Это значение разницы напряжений (Uвых. фильтра сети 50 Гц без нагрузки – Uсети 50 Гц)
для каждого экземпляра резонансного фильтра можно просто измерить при работе от электрической сети 50 Гц. Разницу запомнить, например, она составляет 10 вольт. Так вот эта разница при повышении частоты растёт, при понижении падает, это и позволяет перестроить частоту генератора на 50 Гц, используя только вольтметр и резонансный фильтр.
Если напряжение генератора и внешней сети сильно отличаются, друг от друга то значение разницы напряжений генератора для каждого экземпляра резонансного фильтра корректируется по формуле;
U генератора × (U вых. фильтра сети без нагрузки – U сети) ⁄ U сети (это может быть необходимо для более точной настройки генератора на частоту равную частоте электросети –50 Гц)
Например, если генератор выдаёт 230 В, а на выходе резонансного фильтра без нагрузки напряжение 250 В разница равна 20 В, это показывает что частота генератора больше 50Гц. Выходное напряжение резонансного фильтра (без нагрузки) должно быть 240 В. Регулировочным винтом генератора необходимо уменьшить обороты генератора до тех по пока напряжение на выходе резонансного фильтра не станет равным 240 В, на всякий случай проверить, что входное напряжение осталось 230 В (работа системы автоматической регулировки напряжения у генератора). Желательно чтобы при перестройке генератор был нагружен средней нагрузкой.
Всё генератор перестроен на основную частоту 50 Гц. Такая перестройка генераторов с автоматической регулировкой выходного напряжения занимает не более 5 минут.
Если регулировочных винтов нет, частоту оборотов генератора можно перестроить у специалистов по генераторам.
После перестройки генератора резонансный фильтр устанавливается-подключается перед газовым котлом отопления, котёл включается и работает, как и от качественной электросети 220 В отсутствие гармоник можно даже контролировать на слух нормальным звуком работы циркуляционного насоса котла.
Возможно изготовление более мощного Резонансного фильтра 50 Гц — 1500 Вт ÷ 5 кВт.
Так как резонансный фильтр выполнен полностью из пассивных компонентов то надёжность его очень высокая (гораздо выше чем у источников бесперебойного питания) он боится только перенапряжений это решается входной защитой и длительных перегрузок это решается не превышением нагрузки заявленной мощности это можно контролировать тем, что выходное напряжение не должно быть меньше входного более чем на 7 В — если в паспорте это не оговорено отдельно в нагрузочной характеристике.
ast-power.ru
котлы, серверы, холодильники и т.д. — Ast-power
Описание товара
Изготовлен — Сетевой фильтр мощностью до 1500 Вт, по частотной характеристике и внешнему виду корпуса — полный аналог фильтра 250Вт.Габаритные размеры — 300×260×120 мм.
вес 15 кг
Данный фильтр восстанавливает (регенерирует, исправляет) форму синусоиды электросети. Подавляет низкочастотные и высокочастотные помехи и гармоники в электросети, по сути это, сетевой низкочастотный синусоидальный фильтр 50 Гц.
Мощность нагрузки в диапазоне 0 ÷ 225 Вт рекомендуется, если газовый котёл отопления не работает от аварийного генератора (не видит генератор) или котёл не работает от источников бесперебойного питания с несинусоидальным выходным напряжением.
Так же применяется, если котёл при работе от плохой электрической сети сильно гудит и затем показывает аварию или ошибку.
В резонансном фильтре 50 Гц предусмотрен сквозной проход нулевого провода, необходимый для правильной работы фазозависимых котлов отопления.
В процессе эксплуатации Резонансного фильтра выявилось не очевидная способность стабилизировать или усреднять выходную частоту в небольших пределах.
Например, частота бензинового генератора при измерении колеблется от 49 до 51 Гц, то после резонансного фильтра частота стабильна 50 Гц.
Причём это слышно на слух — без резонансного фильтра в звуке работы циркуляционного насоса меняется тональность (плавает по частоте) после резонансного фильтра звук в одной тональности точно, такой как от 50 Гц.
В электрической сети форма питающего напряжения не всегда синусоидальная — есть гармоники, помехи более того некоторые тиристорные (симисторные) стабилизаторы за счёт искажения формы синусоиды стабилизируют напряжение сети, причём это относится даже к стабилизаторам элитного класса.
То есть они стабилизируют напряжение с помощью искажения формы синусоиды.
Также очень плохую форму синусоиды выдают недорогие источники бесперебойного питания (ИБП) и генераторы резервного питания. Причём во всех вышеперечисленных случаях помехи и искажения низкочастотны — их трудно подавить.
Чем это плохо:
Платы газовых котлов отопления отказываются работать — уходят в ошибку (например, F13), а если котел работает, то насос гудит и быстро изнашивается (износ в 10 раз быстрее, потому что любая гармоника это постоянный механический удар по обмоткам и подшипникам двигателя).
Также и дорогая HI-FI аудио аппаратура начинает фонить, гудеть, более того могут противно гудеть даже провода и нагревательные приборы.
То есть слух позволяет человеку без всяких приборов диагностировать наличие гармоник в сети и также после установки резонансного фильтра человек слышит, что гармоники подавлены, и форма синусоиды исправлена.
Если газовый котёл не работает от генератора, то до разработки резонансного фильтра
единственным способом исправить — восстановить синусоиду электросети была установка стабилизатора с двойным преобразованием (ИБП он лайн), причём КПД этих стабилизаторов плохой – не более 80%, форма синусоиды их далека от идеальной, надёжность низкая. Кроме того на выходе недорогих бесперебойников присутствуют гармоники частот дискретизации на которых формируется выходной сигнал, эта частота может быть не слышна её специально уводят по частоте за порог слышимости, но эти гармоники также ускоряют износ насосов и двигателей.
Более того резонансный фильтр упрощает вопрос выбора генератора для бесперебойного питания котла отопления, потому что позволяет обеспечить работу любого котла от любого генератора.
Резонансный фильтр восстанавливает (исправляет) форму синусоиды абсолютно другим, причём более надёжным и естественным способом, с высоким КПД и обеспечивает бесперебойное питание котлов отопления от любых бензиновых генераторов.
При резонансе чистая, синусоидальная энергия циркулирует между индуктивностью и ёмкостью. Эта синусоидальная энергия, сформированная естественным образом, и выдаётся в нагрузку. Причём даже если на входе напряжение прямоугольное — то на выходе форма практически синусоидальна.
Например, результаты независимых испытаний фирмой «ЭНЕРГОГАРАНТ», опубликованные на форуме строим дом.
Жёлтый цвет входное прямоугольное напряжение – зелёный цвет напряжение на выходе резонансного фильтра 50 Гц.
без нагрузки:
с нагрузкой около 100Вт:
с нагрузкой чуть большей 200Вт:
Применение резонансного фильтра 50 Гц.
Резонансный фильтр устанавливается непосредственно перед котлом отопления.
Также необходимо учитывать электрическую мощность котла отопления и не превышать мощность нагрузки 225 Вт.
При превышении мощности нагрузки 250 Вт Резонансный фильтр сам может искажать синусоиду нормальной сети.
График нагрузочной и частотной характеристики сетевого резонансного фильтра 50 Гц:
Перед резонансным фильтром обязательно должна стоять защита или стабилизатор. В качестве защиты может служить полуавтоматическое управление генератором.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность нагрузки ………………………………………………………………………………………….. 0÷1500 ВтДопустимая перегрузка (30мин) не более …………………………………………………………………….1800 ВтДиапазон входных напряжений ……………………………………………………………………………..110-255 ВМах длительность подавляемой помехи ……………………………………………………………..5 мили секунд.Подавление 3 гамоники (150 Гц) ……………………………………………………………………………. 10 дБПодавление 5 гамоники (250 Гц) ……………………………………………………………………………. 20 дБПотребляемая мощность, при нагрузке 225 Вт, не более …………………………………………………. 25 ВтНоминальный режим работы при входных напряжениях электросети 0-255 В…………. продолжительныйГабаритные размеры ……………………………………………………………………………………. 300×260×120 ммМасса ……………………………………………………………………………………………………………… 15 кгДлина шнура питания …………………………………………………………………………………………. 1,5 м
Резонансный фильтр 50 Гц разработан с учётом военных стандартов бывшего СССР, и изготовлен только из пассивных компонентов (дроссели конденсаторы трансформаторы) с индивидуальной настройкой каждого экземпляра.
Недостаток резонансного фильтра, при плохой синусоиде генератора — он не меняет основную, среднюю частоту, он только восстанавливает форму и стабильность синусоиды.
Чем это плохо?
Если генератор, например, выдаёт 55 Гц то просто установка резонансного фильтра может помочь только частично — (отопление стало работать, а при включении горячей воды котёл уходит в ошибку) гармоники подавлены, но основная частота 55 Гц осталась.
Кстати все бытовые приборы, имеющие в своём составе трансформаторы, дроссели и компрессоры, также быстрее изнашиваются, если основная частота электросети не равна 50 гц.
Что делать? — Перестроить генератор на 50 Гц.
Практически у всех генераторов есть регулировочный винт оборотов, а выходная частота пропорциональна оборотам двигателя. Для перестройки генератора необходимо иметь резонансный фильтр и цифровой вольтметр — (тестер)
Как узнать, что генератор не выдаёт 50 Гц и как перестроить частоту? – Выход резонансного фильтра частотно зависим, и без нагрузки на выходе при 50 Гц напряжение будет примерно на 10 вольт больше входного — смотри график нагрузочной характеристики.
Это значение разницы напряжений (Uвых. фильтра сети 50 Гц без нагрузки – Uсети 50 Гц)
для каждого экземпляра резонансного фильтра можно просто измерить при работе от электрической сети 50 Гц. Разницу запомнить, например, она составляет 10 вольт. Так вот эта разница при повышении частоты растёт, при понижении падает, это и позволяет перестроить частоту генератора на 50 Гц, используя только вольтметр и резонансный фильтр.
Если напряжение генератора и внешней сети сильно отличаются, друг от друга то значение разницы напряжений генератора для каждого экземпляра резонансного фильтра корректируется по формуле;
U генератора × (U вых. фильтра сети без нагрузки – U сети) ⁄ U сети (это может быть необходимо для более точной настройки генератора на частоту равную частоте электросети –50 Гц)
Например, если генератор выдаёт 230 В, а на выходе резонансного фильтра без нагрузки напряжение 250 В разница равна 20 В, это показывает что частота генератора больше 50Гц. Выходное напряжение резонансного фильтра (без нагрузки) должно быть 240 В. Регулировочным винтом генератора необходимо уменьшить обороты генератора до тех по пока напряжение на выходе резонансного фильтра не станет равным 240 В, на всякий случай проверить, что входное напряжение осталось 230 В (работа системы автоматической регулировки напряжения у генератора). Желательно чтобы при перестройке генератор был нагружен средней нагрузкой.
Всё генератор перестроен на основную частоту 50 Гц. Такая перестройка генераторов с автоматической регулировкой выходного напряжения занимает не более 5 минут.
Если регулировочных винтов нет, частоту оборотов генератора можно перестроить у специалистов по генераторам.
После перестройки генератора резонансный фильтр устанавливается-подключается перед газовым котлом отопления, котёл включается и работает, как и от качественной электросети 220 В отсутствие гармоник можно даже контролировать на слух нормальным звуком работы циркуляционного насоса котла.
Возможно изготовление более мощного Резонансного фильтра 50 Гц — 1500 Вт ÷ 5 кВт.
Так как резонансный фильтр выполнен полностью из пассивных компонентов то надёжность его очень высокая (гораздо выше чем у источников бесперебойного питания) он боится только перенапряжений это решается входной защитой и длительных перегрузок это решается не превышением нагрузки заявленной мощности это можно контролировать тем, что выходное напряжение не должно быть меньше входного более чем на 7 В — если в паспорте это не оговорено отдельно в нагрузочной характеристике.
Перед покупкой резонансного фильтра необходимо правильно подключить генератор и обеспечить бесперебойное питание для газового котла.
ast-power.ru
Сетевой фильтр или стабилизатор напряжения
Продление срока пригодности бытовой техники – проблема, стоящая перед любым думающим хозяином. И этому есть объяснение. Во-первых, современные модели различных устройств не только многофункциональны (большой плюс), но и несколько капризны по отношению к условиям эксплуатации. Главным образом, это касается характеристик питающего напряжения (а это уже в минус). Во-вторых, это раньше можно было сделать ремонт, даже самостоятельно, методом замены неисправной детали.
При блочно-модульной конструкции более «продвинутых» образцов даже специализированная мастерская не всегда поможет. А вот что лучше приобрести для защиты бытовой техники от «сюрпризов» пром/напряжения – сетевой фильтр или стабилизатор – знают не все. Вот мы и разберемся, на чем следует остановить выбор.
Невыполнение рекомендаций производителя относительно параметров питающей сети автоматически аннулирует все его обязательства по гарантии на бытовую технику.
Перечисленные изделия входят в группу устройств, предназначенных для того, чтобы обезопасить эл/приборы от перекосов фаз и их последствий, резких перепадов значений напряжения, перегрузок сети, внезапных отключений и ряда других факторов. Кстати, сюда же можно отнести ИБП, УЗО, автоматические выключатели. Принципиальная разница между ними заключается в том, от чего именно они способны защитить. Следовательно, необходимо сначала определиться с решаемыми ими задачами, а уже потом думать, что лучше для местных условий эксплуатации конкретного образца техники.
Сетевой фильтр
Подробно об этих устройствах, их назначении, модификации, особенностях выбора можно узнать здесь. Не поленитесь, ознакомьтесь с указанной статьей – в ней много полезной информации, наверняка пригодится. Нет смысла повторять все изложенное, поэтому автор лишь вкратце охарактеризует электрофильтры. Наиболее распространенные в быту модели – класса Home/Office – считаются универсальными, и способны обеспечить:
- защиту от бросков в сети;
- фильтрацию напряжения, что означает его сглаживание и препятствование прохождению на вход приборов посторонних сигналов (шумов, гармоник). Дело не в терминологии, а в сути процесса – «отбраковывание» всего лишнего;
- отключения при резких скачках значений тока и напряжения, в том числе, и при КЗ;
- одновременное присоединение нескольких приборов и удлинение линии (аналогично традиционной «переноске»).
В принципе, практически ото всех перепадов напряжения сет/фильтры защищают. Но они не могут стабилизировать напряжение, то есть поддерживать его значение на неизменном уровне в течение сколь угодно долгого времени! А для нормального, устойчивого функционирования большинства техники это – одно из главных условий. Например, холодильников, теплогенераторов, которые постоянно находятся в работе.
Стабилизатор напряжения
Название ясно указывает на предназначение таких устройств. Если их сравнивать с фильтрами, то они мало чем отличаются. На что способны стабилизаторы напряжения?
- Отключать потребителя (бытовой прибор) при резких скачках в сети.
- «Управлять» напряжением на выходе (в определенном диапазоне) в зависимости от изменений его величины на входе.
- Блокировать импульсы, например, в моменты переключений на подстанции.
- Защищать от помех и КЗ на линии.
Главное отличие от фильтра в том, что через стабилизатор включается лишь один бытовой прибор, то есть данное средство защиты от капризов сети можно отнести к устройствам индивидуального применения, для конкретного образца (например, холодильной камеры, бытового котла).
Вывод
Понятие «лучше стабилизатор или сетевой фильтр» для бытовой техники не совсем корректно. Наверное, более приемлем термин «целесообразнее» в том или ином случае. Этим, а не цифрами, обозначенными на ценнике, и следует руководствоваться. Исходя из этого, автор позволит себе дать лишь рекомендацию общего плана. Именно так, потому что и фильтры, и стабилизаторы выпускаются в различных модификациях, с разным функционалом, а «объять необъятное», как известно, нельзя.
- Если нужно обеспечить защиту техники в комплексе, то следует ориентироваться на стабилизатор. Для сельской местности – тем более.
- Сетевой фильтр более подходит для случаев, когда работе бытовых приборов мешают различные помехи. Данные устройства «специализируются» в основном на этом. Кроме того, они при необходимости выполнят функцию удлинителя.
Автор еще раз обращает внимание, что это общая рекомендация. При покупке конкретного изделия нужно ознакомиться с его характеристиками и функционалом. Даже у одинаковых с виду моделей возможности могут быть разными.
electroadvice.ru
