Как выбрать твердотопливный котел длительного горения. Литовский котел длительного горения


Твердотопливные котлы длительного горения CANDLE (Литва)

 AREMIKAS, Литва

Твердотопливные водонагревательные отопительные котлы длительного горения фирмы AREMIKAS (АРЕМИКАС)  модель CANDLE (Кэндл)

Твердотопливные водонагревательные отопительные котлы длительного горения фирмы AREMIKAS (АРЕМИКАС)

Уникальность твердотопливных котлов фирмы AREMIKAS (АРЕМИКАС) заключается во времени горения одной загрузки топлива, составляющей от 7 до 34 часов при отсутствии сложных механических систем подачи топлива в зону горения.  В данном котле использован запатентованный во многих странах Европы способ сжигания твердого топлива, при котором горит только верхний слой топлива толщиной 15-20 см, а не все загруженное в топку топливо. Подаваемый в топку воздух подогревается выходящим дымом и направляется в очаг горения посредством распределителя воздуха. После сгорания одного слоя дров распределитель воздуха (стимулирующий горение слоя дров толщиной 15-20 см) опускается ниже и всегда держится на уровне горящих дров - в очаге горения. В топке котла цилиндрической формы хорошо сгорают дрова, брикеты древесных опилок и торфяные брикеты. Твердотопливные котлы длительного горения фирмы AREMIKAS (АРЕМИКАС) предназначены для обогрева индивидуальных и промышленных помещений.

В топке котла длительного горения AREMIKAS (АРЕМИКАС) цилиндрической формы сгорают брикеты древесных опилок, дрова и торфяные брикеты.

Показатель КПД твердотопливных котлов длительного горения AREMIKAS (АРЕМИКАС) модель CANDLE (Кэндл)

Потребности в тепле, кВт КПД, %
4,33 93,6
9,7 91,1
21,2 87
26,5 86,8



При работе в различных режимах коэффициент полезного действия котла остается высоким! Уникальная конструкция котла и принцип действия предоставляет возможность экономить топливо не только зимой, но и весной и осенью!

Технические данные твердотопливных водонагревательных отопительных котлов длительного горения фирмы AREMIKAS (АРЕМИКАС)

Наименование показателя твердотопливного котла длительного горения МОДЕЛЬ КОТЛА ДЛИТЕЛЬНОГО ГОРЕНИЯ
CANDLE М-20 кВт CANDLE  20 кВт CANDLE  35 кВт
Объем воды в котле, л 30 45 53
Высота загрузки, мм 800 1400 1400
Диаметр загрузки, мм 470 470 600
Объем загрузки, л 195 260 400
Высота котла (с облицовкой), мм 1550 2070 2070
Диаметр котла (с облицовкой), мм 570 570 700
Масса котла (не более), кг 210 250 300
Размеры дымовой трубы, мм 160 160 160
Расстояние от основания до ввода дымовой трубы в дымоход, мм 1210 1620 1620
Диаметр соединительных штуцеров, дюймов 1 1/4 1 1/4 2
Рабочее давление в системе (не более), кПа, (кг/см2) 150 (1,5) 150 (1,5) 150 (1,5)
 Максимальная температура воды в котле (не более), (oС) 90 90 90
Тяга из котла, (Па) 15 15 21
Расход дров для производства 1кВт тепловой продуктивности, кг/час 0,29* 0,29* 0,29*
Рекомендуемая длина дров, мм 350-420 350-420 480-550

* расход топлива указан  при оборудовании и эксплуатации котла в соответствии с указанными в настоящем паспорте требованиями и условиями, а также при влажности дров, не превышающей 20%.

 Преимущества твердотопливных водонагревательных отопительных котлов длительного горения фирмы AREMIKAS (АРЕМИКАС) модель CANDLE (Кэндл):

  • стабильный и оптимальный режим работы котла: минимальный - 7 часов, максимальный - 34 часа;
  • температура воды регулируется регулятором тяги воздуха;
  • в котле происходит горение только 15-20-ти сантиметрового слоя, поэтому в случае отключения циркуляции температура горячей воды повышается только на 12-16 оС по сравнению с установленной регулятором температуры;
  • образовавшийся пепел не мешает процессу горения, его достаточно устранить 2-3 раза в месяц;
  • котел имеет цилиндрическую форму, а это помогает избежать влияния колебания давления на стенки котла, тем самым позволяет продлить сроки действия котла;
  • хотя высота котла серьезная, однако, в котельной он занимает совсем немного места.



 Принцип работы твердотопливного котла длительного горения модель CANDLE (Кэндл) и его внутреннее строение


  1. Циркуляция воздуха
  2. Зона горения 10-15 см
  3. Дверцы
  4. Дымовая труба
  5. Топка
  6. Дверцы

 Твердотопливные водонагревательные отопительные котлы длительного горения фирмы AREMIKAS (АРЕМИКАС)

Требование безопасности к котлам длительного горения AREMIKAS (АРЕМИКАС):

  • Помещение, в котором смонтирован котел длительного горения, должно вентилироваться.
  • В помещение должен свободно поступать воздух.
  • Дымоход твердотопливного котла должен быть герметично соединен с дымовой трубой. Не топите котел при негерметичных соединениях дымохода.
  • Удаляйте с дымоходов твердотопливного котла сажу и смолистые отложения, как указано в настоящем паспорте. Чистка дымохода должна выполняться при соблюдении правил противопожарной безопасности.
  • Постоянно наблюдайте за уровнем воды. Запрещается топить котел без наличия воды в отопительной системе.
  • При монтаже котла в закрытую отопительную систему с закрытым (мембранным) расширительным сосудом, его объем должен быть не меньше 10 % всего объема отопительной системы (с котлом).
  • В отопительной системе к котлу необходимо подсоединить предохранительный клапан с давлением срабатывания не больше, чем 1,5 бара. Диаметр подсоединения предохранительного клапана должен быть не меньше ½‘‘.
  • При монтаже котла в открытую отопительную систему, открытый расширительный сосуд не может устанавливаться выше 15 метров. Бачок должен быть защищен от замерзания. Предохранительный клапан обязателен.
  • Запрещается во время горения поднимать распределитель воздуха или бросать на него топливо.
  • Постоянно проверяйте плотность закрывания дверцы загрузки топлива и очистки золы. Не открывайте дверцы во время топящегося котла.
  • Не позволяйте поступать воздуху через нижние дверцы и не сжигайте дров через нижнюю часть.
  • Не складируйте в котле топливо (загрузив дрова, необходимо их зажечь).
  • Наблюдайте за работой температуру регулирующих приборов, показаниями манометра. В случае обнаружения плохой работы котла, остановите его и устраните неполадки.
  • Не допускайте к котлу детей! Котел могут обслуживать только взрослые лица.
  • Рабочее давление в отопительной системе не должно превышать 1,5 бара.


 Рекомендуемая схема подключения отопительного твердотопливного котла длительного горения AREMIKAS (АРЕМИКАС) модель CANDLE (Кэндл) :

  Рекомендуемая схема подключения отопительного твердотопливного котла длительного горения AREMIKAS (АРЕМИКАС) модель CANDLE (Кэндл) :

www.prom-teplo.ru

Твердотопливные котлы длительного горения Stropuva (Литва)

 Котлы длительного горения Stropuva (Литва)

Конструкция твердотопливных котов Стропува имеет множество преимуществ, обеспечивающих непрерывное и долгое горение, экономичность и безопасную работу отопительной системы в целом. К таким преимуществам относятся: большая загрузочная камера, битепловой регулятор тяги (контроль интенсивности горения и расхода топлива), наличие специального экономайзера, а также вертикальной загрузки топлива. Также котлы Stropuva отличаются крайне низкой зольностью, их нужно чистить всего один раз в две недели, причем необходимо только удалять золу, смола в котле не образуется. Благодаря высоким экологическим характеристикам и безопасности работы, данные котлы удостоены престижного европейского сертификата CE.

Теперь подробнее о работе данных котлов. Инженеры компании Stropuva создавали отопительные котлы с целью повысить удобство их использования, сократить энерго и трудозатраты, сохранив при этом высокий КПД. Благодаря этим разработкам мы имеем оригинальное отопительное оборудование, способное работать на одной загрузке топлива до 8 суток! В зависимости от используемых дров, котел длительного горения Стропува может работать без дозакладки до 3 суток, а новая серия Универсальных котлов - до 7-8 суток.

Розжиг топлива в котлах Stropuva происходит сверху. Встроенный битепловой регулятор отслеживает процесс сгорания слоев топлива сверху вниз, при этом газораспределитель, который регулирует подачу воздуха, опускается до самого низа загрузочной камеры. Благодаря такой схеме, топлива используется ровно столько, сколько требуется для поддержания выставленной температуры в отопительной системе, независимо от внешних условий. Затраты на топливо при таком сгорании значительно меньше, чем у обычных твердотопливных котлов.

Все котлы сертифицированы и имеют гарантию 5 лет на корпус, 2 года на комплектующие!
В комплекте поставки:
  • Котел
  • Воздушная заслонка, прикрепленная к верхней части котла
  • Деревянная опорная стойка терморегулятора (прикрепленная упаковочной лентой к передней части котла около дверцы загрузки дров)
  • Клапан сохранения давления 1,5 бар
  • Термометр
  • Дымоход с возможноcтью регулирования подачи воздуха
  • Коллектор подачи воздуха (для котлов на угле)
  • Трубчатый распределитель воздуха (для котлов на угле)
Марка котла Мощность, кВт Осн. топливо Пл. отапл. пом., кв.м. Цена, руб
Stropuva S-8 8 Дрова, древесные отходы до 100 61 000
Stropuva S-15 15 Дрова, древесные отходы 75-150 93 848
Stropuva S-20 20 Дрова, древесные отходы 100-200 99 045
Stropuva S-30 30 Дрова, древесные отходы 200-300 104 137
Stropuva S-40 40 Дрова, древесные отходы 200-400 109 230
Stropuva S-8P 8 Пеллеты, дрова, древесные брекеты, древесные отходы до 110 65 000
Stropuva S-15P 15 Пеллеты, дрова, древесные брекеты, древесные отходы 75-150 98 572
Stropuva S-20P 20 Пеллеты, дрова, древесные брекеты, древесные отходы 100-200 104 295
Stropuva S-30P 30 Пеллеты, дрова, древесные брекеты, древесные отходы 200-300 109 387
Stropuva S-40P 40 Пеллеты, дрова, древесные брекеты, древесные отходы 200-400 114 480
Stropuva S-8 универсал 8 Дрова, древесные отходы, каменный уголь, брикеты опилочные и торфяные, пеллеты до 110 69 999
Stropuva S-15 универсал 15 Дрова, древесные отходы, каменный уголь, брикеты опилочные и торфяные, пеллеты 75-150 116 607
Stropuva S-20 универсал 20 Дрова, древесные отходы, каменный уголь, брикеты опилочные и торфяные, пеллеты 100-200 123 379
Stropuva S-30 универсал 30 Дрова, древесные отходы, каменный уголь, брикеты опилочные и торфяные, пеллеты 200-300 126 686
Stropuva S-40 универсал 40 Дрова, древесные отходы, каменный уголь, брикеты опилочные и торфяные 200-400 129 999

www.kotlynasosy.ru

Как выбрать твердотопливный котел длительного горения

В классических твердотопливных источниках тепла дрова прогорают быстро, выделяя всю тепло за короткий промежуток времени. Это не очень удобно из-за частых загрузок топки, хорошо было бы растянуть процесс сжигания во времени. Тогда и количество тепла будет выделяться меньше, ведь здание не всегда требует максимального обогрева. В данном материале мы постараемся ответить на вопрос — как выбрать твердотопливный котел длительного горения для отопления частного дома или производственного помещения.

Конструкция котла, сжигающего топливо сверху вниз

Расход воздуха на горение в обычных установках регулируется механически. Заслонка воздушного тракта открывается термостатом через цепной привод. Недостаток способа — инерционность, настроенный на определенную температуру термостат по ее достижении прикрывает заслонку, но процесс в камере замедлится не сразу. Температура воды в рубашке будет еще некоторое время расти и попадать в систему отопления. То же самое происходит и при разгоне агрегата вследствие падения температуры теплоносителя. Принцип действия и устройство котла длительного горения с вентилятором – нагнетателем предусматривает снижение инерции процессов и увеличение продолжительности сжигания дров.

Как выбрать твердотопливный котел длительного горения

Принцип работы твердотопливного котла длительного горения

Существует две разновидности таких установок:

  • Работающие по классической схеме чугунные твердотопливные котлы длительного горения, только с применением дутьевого вентилятора.
  • Агрегаты с верхней загрузкой и подачей воздуха. Горение в них происходит в верхней части массива дров, по мере прогорания опускаясь вниз.

Работой нагнетателя в обоих типах агрегатов управляет электронный блок, контролирующий температуру теплоносителя и в зависимости от нее увеличивает или уменьшает производительность вентилятора. При необходимости последний может быть остановлен, тогда дрова будут тлеть от небольшого количества воздуха, поступающего в топку естественным путем.

Такой принцип работы твердотопливного котла длительного горения позволяет уменьшить температуру проскока воды, которая возникает вследствие инерции процесса сжигания.

Как выбрать твердотопливный котел длительного горения

Котлы длительного горения на твердом топливе

Во второй разновидности установок нагнетатель стоит в верхней части корпуса, подавая воздух сверху вниз. Сжигание топлива происходит в том же направлении, этот принцип работы котла длительного горения предусматривает максимальное растяжение процесса во времени и выделение такого количества тепла, сколько потребно в данный момент. Корпус агрегата имеет круглую форму, это повышает его аэродинамические показатели (воздух проходит через дрова равномерно) и эффективную передачу тепла водяной рубашке.

Для уплотнения прогорающих дров в топке твердотопливные котлы длительного горения оснащены вертикальной трубой с грузом на конце, через нее же в зону сжигания поступает воздух. По мере сгорания топлива труба опускается, благодаря этому можно видеть, сколько еще дров или угля находится в камере. В зависимости от температуры наружного воздуха и качества топлива полностью заряженная установка может работать от 8 часов до нескольких дней.

Описание технологии процесса

При розжиге котлов длительного горения на твердом топливе труба с грузом поднимается вручную с помощью цепного привода и фиксируется в таком положении. Камера заполняется дровами или углем до нижнего среза дверцы и поджигается.

Если в основном используется уголь, то для растопки на самый верх нужно будет положить немного дров. Труба с грузом опускается, закрывается дверца и включается электронный блок управления. На его дисплее выбирается необходимая температура теплоносителя, после чего вмешательство человека больше не требуется.

Как выбрать твердотопливный котел длительного горения

Экономичные твердотопливные котлы длительного горения

Рекомендуется подключать установку к системе отопления по двухконтурной схеме с двумя циркуляционными насосами, современные твердотопливные котлы длительного горения комплектуются контроллерами, которые могут этими насосами управлять.

Другой традиционный способ подключения – с буферной емкостью – теплоаккумулятором, что предпочтительнее, поскольку позволяет защитить водяную рубашку от закипания при отключении электроэнергии.

О полном сгорании топлива свидетельствуют остановка вентилятора, падение температуры теплоносителя и опустившаяся труба с грузом. Теперь следует вычистить золу, сначала подняв трубу за цепь и зафиксировав ее в таком положении.

Для извлечения золы бытовые твердотопливные котлы длительного горения оснащаются дверцей в нижней части корпуса. По факту отходов остается совсем немного, что говорит о высокой эффективности работы установки. После очистки можно снова заполнять камеру топливом и запускать установку.

Рекомендации по подбору источника тепла

Чтобы знать, как выбрать котлы длительного горения на твердом топливе, надо в первую очередь понимать количество тепловой энергии, потребной для обогрева дома. Если агрегат планируется приобрести как альтернативный уже установленному отопительному оборудованию, как чаще всего и случается, то можно ориентироваться на его мощность.

Следует помнить, что ее запас на твердотопливные котлы отопления нужно давать больше, чем на газовые или электрические. То есть, значение тепловой мощности существующей установки нужно умножить на коэффициент запаса 1.3—1.5. Линейка установок этого типа от разных производителей включает в себя несколько моделей от 10 до 50 кВт тепловой мощности.

Как выбрать твердотопливный котел длительного горения

Твердотопливные котлы Буран

Рабочее давление теплоносителя в системах отопления традиционно лежит в пределах 1—3 Бар, поэтому перед тем, как выбирать твердотопливные котлы длительного горения, следует внимательно изучить их паспорта и технические характеристики. Дело в том, что некоторые отечественные производители указывают в документации рабочее давление агрегата не выше 1.6 Бар. Это может быть неприемлемо по нескольким причинам:

  • Такой показатель максимального давления наводит на мысль о том, что производитель сильно сэкономил на толщине металла водяной рубашки. Это заставляет задуматься об общем качестве сборки изделия.
  • В двух— или трехэтажном доме агрегат часто устанавливают на цокольном этаже. Поэтому рабочего давления в 1.6 Бар, что соответствует 16 м водяного столба, может просто не хватить для питания системы отопления второго этажа.
  • Чтобы обеспечить надежность работы такого изделия, потребуется обязательная установка группы безопасности с порогом срабатывания предохранительного клапана 1.6 Бар.

По этим причинам бытовые котлы на твердом топливе лучше выбирать с максимальным рабочим давлением воды до 2—3 Бар. Также некоторые производители в погоне за экономией материалов выпускают агрегаты без днища. Их рекомендуют ставить прямо на полы и герметизировать цементно-песчаным раствором. Обоснование – температура в нижней части установки очень низкая и подобный монтаж твердотопливной установки допустим. Такие изделия не всем внушают доверие, тогда лучше приобрести отопительный агрегат другого производителя.

Характеристики известного бренда

Одни из лучших твердотопливных котлов длительного горения производятся под известным литовским брендом STROPUVA. Согласно техническим характеристикам, они работают от одной загрузки дров до 30 часов, а одной закладки угля – до 5 суток при КПД 80—90%, в зависимости от качества топлива. В ассортименте есть и дровяные котлы с водяным контуром для нагрева воды на хозяйственные нужды. Перед покупкой следует обратить внимание на размеры корпуса, имеющего цилиндрическую форму. Высота самых мощных моделей — 2.1 м при диаметре 0.7 м, поэтому надо убедиться в том, что установка поместится в топочной.

Как выбрать твердотопливный котел длительного горения

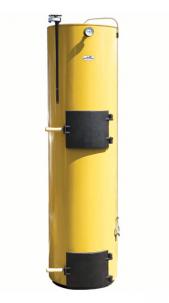

Котел длительного горения STROPUVA

На выбор твердотопливного котла длительного горения оказывает влияние и наличие дымоходной трубы нужной высоты. В паспортах на изделия STROPUVA указана минимальная высота дымохода, которая для всех моделей составляет 4.5 м. Другие производители требуют обеспечить высоту трубы от 6 м, на этот факт следует обратить внимание при покупке отопительного агрегата.

Для обогрева бытовых или административных помещений на предприятиях можно успешно применять котлы длительного горения на твердом топливе. Особенно это касается предприятий, на которых имеется большое количество древесных отходов, их можно использовать для отопления.

Поскольку загрузка топки осуществляется не чаще 1—2 раз в сутки, для обслуживания агрегата не потребуется нанимать лишний персонал. Достаточно выделить для этих целей одного работника, который сможет в одиночку справляться с десятком установок, расположенных в разных местах.

Недостатки котлов длительного горения

Как и другие источники тепла, работающие на биомассе, бытовые котлы длительного горения не лишены своих недостатков:

  • При отключении электроэнергии есть вероятность закипания теплоносителя. По этой причине многие производители оснащают свои котлы на твердом топливе предохранительными клапанами.
  • В сырую погоду часто есть необходимость немного протопить дом, загрузив в камеру небольшое количество дров. Но через дверцу, расположенную в ее верхней части, физически очень трудно заполнить топку на четверть и после этого разжечь.
  • По той же причине затруднена очистка стенок топки, а ее выполнять периодически нужно, чтобы КПД котельной установки не снижался.

В дополнение рекомендуем ознакомится с ещё одним материалом на тему: как выбрать твердотопливный котел.

Заключение



Источники для отопления на дровах, в которых применяется принцип сжигания «сверху вниз», действительно работают с одной загрузки дольше своих собратьев, выдавая при этом хорошие показатели теплоотдачи. При этом нет высоких требований к влажности древесины, а стоимость изделий вполне приемлема.
