Щит управления водогрейным котлом

На базе оборудования ОВЕН разработана серия щитов управления водогрейным котлом с шурующей планкой:

ЩУК2-0-3-4-00-1211 – для управления дутьевым вентилятором в режиме прямого пуска;
ЩУК3-15-7,5-4-01-1211 – для управления дутьевым вентилятором в режиме плавного пуска и дымососом в режиме прямого пуска;
ЩУК3-15-3-4-20-1211 – для управления дутьевым вентилятором и дымососом в режиме частотного регулирования.

Функции щитов управления

Измерение и индикация текущих значений температуры и давления теплоносителя.
Возможность точного задания аварийных пределов температуры и давления теплоносителя.
Проработанный алгоритм управления шурующей планкой, обеспечивающий остановку шурующей планки в точно заданном месте при неполных заходах планки.
Понятный человеко-машинный интерфейс системы, позволяющий произвести точную настройку параметров работы оборудования.

Работа в сети RS-485 по протоколу Modbus RTU для обеспечения дистанционного контроля за работой котла и управления оборудованием.

Серия ЩУК разработана для управления водогрейным котлом с шурующей планкой в ручном или автоматическом режимах. Щиты управления обеспечивают защиту и управление дутьевым вентилятором, дымососом (кроме ЩУК2), а также электрическим приводом шурующей планки и являются функциональным аналогом щитов, управляемых БШП (блок шурующей планки).

Щиты серии ЩУК предназначены для автоматизации котельных и обеспечивают автономную работу котлов без участия человека. Все щиты данной серии оснащены интерфейсом внешней связи и могут работать в сети RS-485 по протоколу Modbus RTU. Данная функция позволяет организовать дистанционный контроль и управление водогрейным котлом. Каждый щит управления комплектуется руководством по эксплуатации, в котором указаны сетевые настройки и адреса переменных.

На эффективность сгорания топлива в котле, влияет целый ряд различных факторов, в том числе и равномерное распределение угля в топке котла. Щиты серии ЩУК позволяют достичь этого эффекта, благодаря функции задания количества заходов планки в топку во время каждой загрузки угля. При этом планка осуществляет несколько (до пяти) разных по длине заходов в топку.

Дутьевой вентилятор в котлах с шурующей планкой работает, как правило, в повторно-кратковременном режиме. Для уменьшения влияния пусковых токов на обмотки электродвигателя дутьевого вентилятора щиты модели ЩУК3-15-7,5-4-01-1211 оснащены устройствами плавного пуска.

Электродвигатели вентиляторов являются важной частью технологического процесса водогрейного котла и их выход из строя может привести к нарушению отопительного режима. Замена электродвигателя влечет за собой существенные материальные затраты. Любая эксплуатирующая организация заинтересована в продлении срока службы электродвигателей. Одним из способов обеспечения «комфортных» для электродвигателя условий работы является использование частотно-регулируемого привода.

Щит ЩУК3-15-3-4-20-1211 обеспечивает управление дутьевым вентилятором и дымососом в режиме частотного регулирования.

Преобразователи частоты в составе ЩУК3-15-3-4-20-1211 позволяют:

реализовать оптимальный режим сгорания угля в топке и эффективное дымоудаление отработанных газов за счет возможности регулирования скорости вращения вентиляторов;

уменьшить интенсивность механического износа подшипников и, как следствие, снизить вероятность заклинивания механизма и выхода из строя электродвигателя;
обеспечить плавный запуск электродвигателей;
организовать комплексную защиту электродвигателя;
снизить потребление электроэнергии вентиляторами при работе на частотах, ниже номинальной.

Основным элементом управления в щитах серии ЩУК является программируемое реле ОВЕН ПР200, зарекомендовавшее себя как надежный контроллер для локальных систем автоматики. Параметры и уставки настраиваются с помощью кнопок ПР200. Информация о состоянии системы выводится на двухстрочный ЖКИ контроллера в виде структурированного меню.

Контроллер может находиться в одном из трех режимов – рабочем, конфигурационном или сервисном. Вне зависимости от текущего режима он продолжает управлять системой и контролировать все параметры котла.

В рабочем режиме отображается один из рабочих экранов или экран управления светозвуковым оповещением. Каждый из рабочих экранов отображает информацию о соответствующей части системы управления котлом (теплоносителе, дымососе, шурующей планке и т.п.), экран управления светозвуковым оповещением предназначен для включения и выключения светозвукового оповещения. Например, при возникновении аварийной ситуации для уведомления оператора включится светозвуковой оповещатель. Оператор, посмотрев информацию об аварии, может отключить светозвуковое оповещение, воспользовавшись для этого экраном управления светозвуковым оповещением.

В системе управления также используются светодиодные Modbus-индикаторы ОВЕН СМИ2, термопреобразователи сопротивления ОВЕН ДТС035, нормирующий преобразователь ОВЕН НПТ-1, преобразователь давления ОВЕН ПД100, а также блоки питания БП30 и устройства управления и сигнализации Meyertec.

www.owen.ru

Щит автоматизации управления котельной на основе автоматики Овен

Щит автоматизации управления котельной

Назначение щитов управления котельной

Котельная в своем составе имеет 4 водогрейных котла мощностью по 1 МВт, оборудованных газовыми горелками, два повысительных, восемь котловых, четыре рециркуляционных котловых насоса, а также два циркуляционных насоса контура отопления и два циркуляционных насоса контура ГВС. Для регулирования температуры ГВС и отопления предусмотрены два трехходовых регулирующих клапана. Также имеется два клапана подпитки. Для управления всем этим оборудованием была применена автоматика на базе приборов компании ОВЕН.

Для управления котлами были установлены четыре щита автоматизации водогрейных котлов ЩАК1.1, работа которых реализована на базе программируемых логических контроллеров ПЛК100-200.Р-М. Остальное оборудование управляется с отдельного щита управления общекотельным оборудованием, реализованным на базе программируемого логического контроллера ПЛК110-220.60.Р-М.

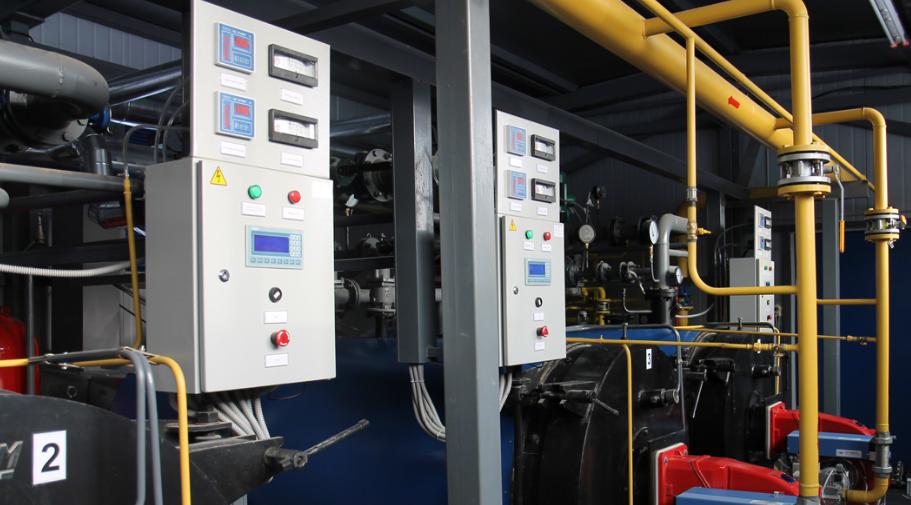

Щиты автоматизации управления водогрейных котлов

Щиты автоматизации водогрейных котлов ЩАК1.1 выполняют следующие функции:

щит осуществляет управление газовыми горелками по сигналу с датчика температуры типа дТС035 на выходе котла;
щит осуществляет управление насосом рециркуляции по сигналу с датчика температуры типа дТС035 на входе в котел;
погодозависимая коррекция уставок котла по сигналу с датчика температуры типа дТС125, устанавливаемого на улице;
щит осуществляет прогрев котла при первоначальном пуске;
запоминание очередности появления аварий котла;
выдача сигнала аварии котла на общекотельный щит автоматики;
фильтр срабатывания дискретных датчиков;
задержка срабатывания датчика разрежения в топке для исключения пульсаций при розжиге котла;
диагностика состояния оборудования щита автоматизации и датчиков.

В состав щита ЩАК1.1 входит следующие приборы автоматики ОВЕН:

программируемый логический контроллер ПЛК100-224.Р-М;
модуль ввода аналоговых сигналов МВ110-224.2А;

панель оператора ИП320;
блок питания БП15Б-Д2-24.

Шит автоматизации управления общекотельным оборудованием

В щите управления общекотельным оборудованием реализованы следующие функции:

поддержание заданной температуры прямого теплоносителя на выходе котельной в зависимости от температуры наружного воздуха по отопительному графику по ПИД-закону регулирования;
поддержание заданной температуры ГВС по ПИД-закону регулирования;
защита системы отопления от превышения температуры обратного теплоносителя;
автоматическое переключение на ночной/дневной режим работы системы отопления;
автоматическое управление насосами (основной/резервный) с использованием функции ротации;
управление клапанами подпитки;
запрет включения котлов при отключении котловых насосов;
управление клапаном-отсекателем газа на вводе газа;
светозвуковая сигнализация аварийных параметров котельной, включая такие критичные сигналы, как загазованность СН4, СО2, пожар с выдачей соответствующих блокировок;
запоминание очередности появления аварий оборудования котельной;
выдача аварийных сигналов на пульт диспетчера посредством GSM-связи в виде голосовых и SMS сообщений.

В состав щита общекотельного входит следующее оборудования ОВЕН:

программируемый логический контроллер ПЛК110-220.60.Р-М;
модуль ввода аналоговых сигналов МВ110-224.8А;
панель оператора ИП320;
блок питания БП15Б-Д2-24.

В качестве датчиков температуры использовалось одиннадцать датчиков типа дТС035 (11 шт) и один типа дТС125.Результат автоматизацииБлагодаря слаженной работе проектной группы, поставщиков оборудования, монтажных участков, а также имеющийся многолетний опыт строительства котельных позволили уже в октябре 2012 года подать первое тепло в дома жителей поселка Катынь. При этом, несмотря на сжатые сроки строительства, удалось получить полнофункциональную современную газовую отопительную котельную. Применение приборов компании ОВЕН позволили без каких-либо проблем реализовать все необходимые функции управления котельной.

Оборудование ОВЕН

Для построения щитов управления использовано следующее оборудование Овен:

ОВЕН МВ110-2А
ОВЕН БП15Б-Д2
ОВЕН ПЛК110-60

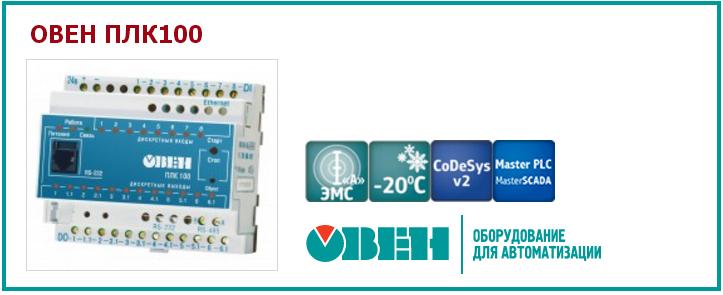

ОВЕН ПЛК100
Программируемый логический контроллер ОВЕН ПЛК110
ОВЕН ИП320

Программируемый логический контроллер ОВЕН ПЛК 100 (ПЛК100-24, ПЛК100-220)

Программируемый логический контроллер ОВЕН ПЛК 100 предназначен

Для создания систем управления малыми и средними объектами
Построение систем диспетчеризации
Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы

Конструктивные особенности ОВЕН ПЛК 100

Контроллер выполнен в компактном DIN-реечном корпусе
Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов

Два варианта питания 220В и 24В постоянного

Контроллер ПЛК 110 (ПЛК110-24, ПЛК110-220, ПЛК110-30, ПЛК110-32, ПЛК110-60)

ОВЕН ПЛК110 – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем. Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Паспорт проекта

Название проекта	Щиты управления котельной на базе приборов ОВЕН
Автор проекта	Компания: Центгормонтажавтоматика
Город	Смоленск

Купить компоненты для построения щитов управления котельной по выгодной цене

Купить по низкой цене измерительные приборы, контроллеры, датчики в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!

Доставка компонентов щитов управления котельной и другим технологическим оборудованием по РФ

Мы доставим приборы автоматики для щитов управления в течении одного - двух дней в города: Ростов, Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Сочи, Новороссийск, Анапа, Тихорецк, Тимашевск, Туапсе, Геленджик, Ейск, Черкесск, Нальчик, Владикавказ, Грозный, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Махачкала и другие города Ростовской, Волгоградской, Астраханской области, Краснодарского и Ставропольского Края по выгодной цене.

dis-rostov.ru

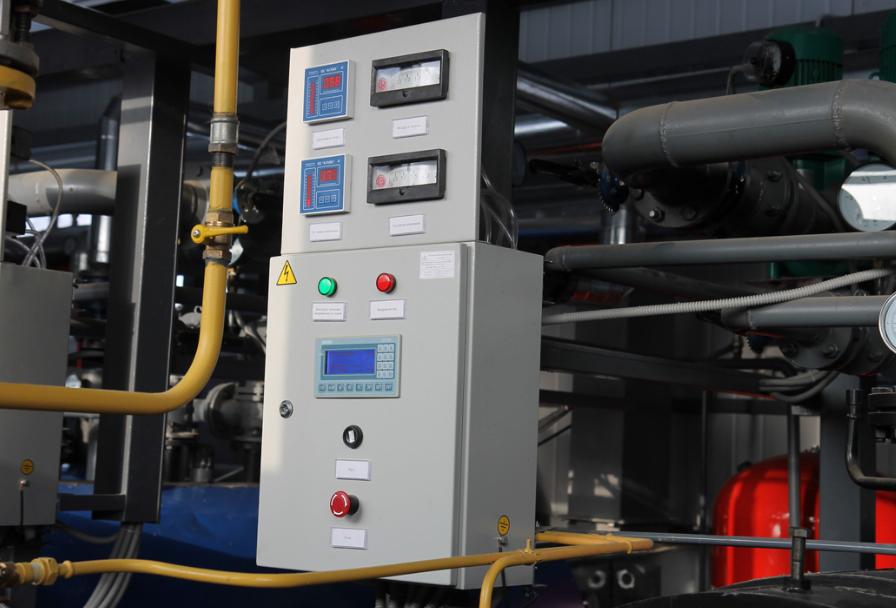

Щит управления котельной

Щит управления и сигнализации котельной предназначен для обеспечения работы котельных агрегатов без постоянного обслуживающего персонала. В процессе работы щита управления котельной формируются сигналы управления, необходимые для обеспечения нормальной работы оборудования котельной.

Щит управления котельной применяется для автоматизации работы котельных агрегатов любых промышленных и бытовых объектов.

Щит управления котельной выполняет следующие функции:

управления сетевыми водяными насосами;
управления подпиточными водяными насосами;
управления насосами горячей воды;
управление насосами водоподготовки;
управления топливоподачей;
формирования аварийных сигналов, звуковой и световой сигнализации, при отклонении контролируемых параметров и активизации защит;
формирования сигналов уровней в приемных емкостях.

Технические характеристики щита.

Щит управления котельной рассчитан на круглосуточный режим работы при условиях эксплуатации:

диапазон предельных рабочих температур от +5 до +50 °С.
относительная влажность не более 85 % при +20 °С.
нормы качества электрической энергии в соответствии с ГОСТ 13109.
климатические условия исполнения УХЛ4.2. в соответствии с ГОСТ Р 15150.

Щит управления котельной может быть выполнена на базе различных приборов, его комплект поставки и цена уточняются при заказе после заполнения заказчиком опросного листа.

Купить щит управления котельной

Для того что бы купить щит управления котельной вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

www.kvzr.ru

Щит управления топки ТШПМ

Автоматика топки ТШПМ соответствует требованиям:

СНиП II-35-76 “Котельные установки”;
“Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см 2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388К (115С)”.

Основные функции щита управления топки ТШПМ:

автоматический останов котла в случае аварии планки и при повышении температуры и давления воды на выходе котла, при понижении разрежения в топке;
аварийная светозвуковая сигнализация при отклонении технологических параметров от нормы;
запоминание первопричины аварии;
управление двигателями вентилятора и шурующей планки;
автоматическое управление шурующей планкой в различных режимах;

ручное дистанционное управление шурующей планкой.

Типы приборов, комплект поставки и цена уточняются при заказе после заполнения заказчиком опросного листа.

Предлагаем различные варианты щитов управления топкой ТШПМ

Щит управления топкой ТШПМ -0,8, ТШПМ-1,45 Вариант 1.

степень защиты АР 31,
светосигнальная арматура-неоновая,
датчик темпиратуры типа ТУДЭ-4М

Щит управления топкой ТШПМ -0,8, ТШПМ-1,45 Вариант 2.

степень зациты АР 54, светосигнальная арматура- светодиодная,
запрограмированный микропроцессорный измеритель-регуляторор температуры,
термометр сопротивления

Щит управления топкой ТШПМ-2,0, ТШПМ-2,5 с полуторным ходом

Купить щит управления топки ТШПМ

Для того что бы купить щит управления топки ТШПМ вы можете сделать заявку в отдел сбыта по телефону 8-800-700-06-43, либо оформить заявку он-лайн. Инженеры-консультанты дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей чугунных колосников и рассчитают стоимость доставки. Транспортирование щита управления топки ТШПМ может осуществляться транспортными компаниями и автотранспортом.

kvtc.ru

Котловая автоматика

В целях управления котлом и котельной используется котловая автоматика. Котловая автоматика обычно состоит из щита управления и контрольно-измерительных приборов.

Щит управления - устройство, на котором располагаются приборы контроля, регулирования и управления работой котельной установки. Управлять работой котельного оборудования с такого щита можно дистанционно.

Щиты управления принято подразделять на три типа:

индивидуальные щиты управления котлом
групповые щиты управления котлами
централизованные щиты управления котельной.

Индивидуальным называют щит управления котлом, предназначенный для расположения приборов контроля, регулирования и управления, относящихся к одному котлу. Индивидуальные щиты управления котлами принято устанавливать вблизи фронта котельного оборудования для удобства сочетания дистанционного управления с визуальным наблюдением за показаниями приборов и работой котла. Индивидуальное расположение щитов позволяет также использовать простые кнопочные системы управления остановом и пуском отдельных устройств котла и оборудования с помощью электрических исполнительных механизмов.

Все операции по обслуживанию котельного агрегата обычно осуществляет дежурный персонал, состоящий из двух человек. Один, оператор, находящийся у теплового щита, наблюдает за работой котельной установки и показаниями приборов на тепловом щите, второй, обходчик, ведет наблюдение за работой основного и вспомогательного оборудования котла по месту их установки. Такая организация работы является достаточно надежной, но неэкономичной.

Групповой щит управления котлами предназначен для обслуживания оператором с одного рабочего места нескольких котлов. Групповой щит управления котлами применяют в котельных малой и средней мощности, так как он позволяет уменьшить численность обслуживающего персонала и производить обслуживание котлов и оборудования с одного места.

Для обслуживания всех котлов и котельно-вспомогательного оборудования котельной используются централизованные щиты управления котельной. Они удобны для оперативного управления работой основного и вспомогательного оборудования котлов большой мощности, которые имеют большие габариты и значительно отдалены друг от друга. Централизованная система управления является наиболее прогрессивной, т.к. делает возможным обслуживание всей котельной установки с одного центрального щита. Однако при такой системе обычно сохраняются и функции местного управления отдельными технологическими операциями, например, топливоподачей, шлакозолоудалением и т.п. Централизованная система управления требует значительных материальных затрат на прокладку большого числа и протяженности кабелей и установку дополнительных приборов и устройств.

Щиты управления котлами. ПРАЙС-ЛИСТ.

Купить котловую автоматику

Для того что бы купить котловую автоматику вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

www.kvzr.ru
