Одна из крупнейших тепловых электростанций Европы. Фото котлы тэц
Крупнейшая ТЭЦ Хакасии (37 фото) — FotoJoin
Строительство станции началось в 1972 году, а 18 апреля 1982 года был выработан первый мегаватт-час электроэнергии. Этот день и принято считать днем рождения Абаканской ТЭЦ. В настоящее время станция является крупнейшим предприятием тепловой энергетики Хакасии.
Фотографии и текст Дениса Мукимова 1. На этой фотографии — вся территория Абаканской ТЭЦ. Слева подходят железнодорожные составы с углем, он выгружается, часть угля складируется, а часть по наклонному транспортеру подается в здания-энергоблоки. Уголь сгорает в котлах, там же нагревается и превращается в пар вода. Далее пар подается в турбины, которые в свою очередь вращают генераторы. Справа видно ОРУ — открытое распределительное устройство, служащее для распределения выработанной энергии в сеть. Справа вверху парят градирни — устройства для охлаждения воды, которая использовалась для конденсации пара после работы в турбине. Побочный продукт ТЭЦ — горячая вода, поступает в теплотрассы и уходит в сторону Абакана. Она используется для отопления города и горячего водоснабжения.
2. Прибывая на ТЭЦ, каждый вагон с углем выгружается с помощью вагоноопрокидывателя! Вагоны по одному закатывают в цилиндрический ротор —> звенит сигнализация —> ротор начинает вращение, —> уголь из вагона высыпается в бункер. Весь процесс опорожнения занимает всего пару минут.Простой процесс переворота этой громадины производит сильнейшее впечатление! Еще бы: масса полного вагона около 84 тонн: 24 тонны «тара» + 60 тонн уголь. На самом деле здесь ничего сверхтитанического нет: вагон находится в центре ротора на оси вращения опрокидывателя, и нужны минимальные силы, чтобы перевернуть всю конструкцию — она уравновешена. Никакой грубой силы, всего лишь точный расчёт.
3.
4. На Абаканской ТЭЦ сжигается бурый уголь с «Ирша-Бородинского» разреза города Бородино. Котлы были специально спроектированы под уголь именно этого месторождения. В них нельзя сжигать уголь, например, с черногорских разрезов — котлы попросту выйдут из строя. Кстати, зимой, в сильные морозы, Абаканская ТЭЦ сжигает два железнодорожных состава угля в сутки! Это больше ста вагонов.
5. Иногда на этой громадной куче угля можно наблюдать явление, о котором я раньше не подозревал: оказывается, бурый уголь иногда слеживается и самовозгорается! И тогда на поверхности появляется небольшое задымление — по размеру примерно такое, как если бы кто-нибудь бросил окурок. Такие очажки сразу же раскатывает бульдозер. Чтобы вообще предотвратить возгорание, уголь складируют особым образом.
6. Уголь — основное топливо для тепловой станции, а дополнительным или аварийным является мазут. ТЭЦ — объект стратегический, работающий 24 часа в сутки и 365 дней в году. Поэтому здесь везде и на всё есть резерв. Мазут резервом и является. Он хранится в огромных емкостях, расположенных здесь же на территории.
7. Уголь перемалывается до пылевидного состояния и подается в котлоагрегат. На фото цех топливоподачи. Здесь происходит распределение угля по бункерам.
8. Самое крутое место на ТЭЦ, которое просто будоражит фантазию — старый котельный цех. Готовые декорации к какой-нибудь серии про Фредди Крюгера.
9. Страшная красота. Грандиозное впечатление. Шум и грохот здесь соответствующие. Только представьте: котел по высоте с двенадцатиэтажный дом! Рядом с котлом, среди сплетений горячих труб, расположен лифт. Он доставляет обслуживающий персонал на разные высоты котла.
10. Уголь, поступающий в котел, сгорает, выделяя громадное количество тепловой энергии. Сюда же в котел подается вода, которая после нагрева превращается в пар. Точнее, в перегретый пар, имеющий температуру свыше 500 градусов.
11. В котельном цехе много инженерно-технических работников и персонала.
12. Здесь постоянно что-то отлаживают и ремонтируют.
13. Турбинный цех. Именно сюда подается перегретый пар из котельного отделения. Он под огромным давлением направляется на лопатки турбин, заставляя вращаться ротор генератора со скоростью 3000 оборотов в минуту (паровая турбина и ротор находятся на одной оси). При вращении генератора выделяется электроэнергия.
14. В турбинном цехе повсюду датчики и манометры. Рай для фанатов стимпанка.
15. Блочный щит управления котлотурбинными установками.
16. Аналоговое и тепло-ламповое оборудование постепенно модернизируется и заменяется компьютерами.
17. В 2014 году на Абаканской ТЭЦ был построен дополнительный новый энергоблок. Возвели его всего за три года. По мощности он примерно как целая Майнская ГЭС. Новый энергоблок позволит реализовать амбициозный проект: прокладка тепловых сетей для отопления соседнего города Черногорск. И, конечно же, теперь столица Хакасии может развиваться, создавая новые микрорайоны без боязни дефицита тепла. Всего на Абаканской ТЭЦ в настоящее время пять котлов и четыре турбогенератора.
18. Заглянем внутрь нового энергоблока. Здесь котельный цех выглядит совсем по-другому. Из-за обилия хромированных деталей и идеальной чистоты, кажется, что попал не в котельную, а в какую-то высокотехнологическую лабораторию.
19. Поднялись на самый верх котла… Отсюда видно, насколько же он громадный. Новый котел также имеет лифт (слева на фотографии рядом с лестницей). На этой высоте немного жарковато!
20. Турбинный цех по соседству имеет такой же эстетически приятный вид, как и котельный цех. Обслуживающего персонала здесь тоже не видно: все максимально автоматизировано и надежно работает.
21. Пункт управления новым энергоблоком под стать котельному и турбинному цехам. Никаких кнопок и рычагов. Вся телеметрия поступает в компьютеры, с них же осуществляется управление.
22. Попытался вникнуть в схему генератора. В принципе, здесь все понятно.
23. а выходе с генераторов напряжение с помощью блочных трансформаторов повышается до 110 кВ, а дальше через распределительное устройство электроэнергия подается в сеть. Один из блочных трансформаторов:
24. Территория открытого распределительного устройства (ОРУ) на этом фото с правой стороны. Интересное наблюдение: с территории ОРУ каждые пару минут слышно карканье: специальные громкоговорители озвучивают на вороньем языке тревогу, чтоб птицы облетали это место стороной и не вили гнезда среди высоковольтного оборудования.
25. В итоге на выходе c ТЭЦ мы имеем электроэнергию и частично остывший и потерявший часть давления пар. Отработанный пар отпускать на сторону было бы весьма расточительно. Поэтому с помощью теплообменников этим паром нагревается вода и производится вторичный пар. Именно он-то и используется для отопления и горячего водоснабжения Абакана.
26. Кстати, тепла Абаканская ТЭЦ вырабатывает 700 гигакалорий в час, этого достаточно для отопления 700 трехподъездных девятиэтажных домов. Электрическая мощность составляет 406 мегаватт. Это как если бы горело одновременно 4 миллиона 60 тысяч стоваттных лампочек. 32. Градирни. У большинства людей тепловые и атомные электростанции ассоциируется с этими сооружениями.Чтобы охладить оставшийся пар перед новой подачей в котел, используются все те же теплообменники. Охлаждается он при помощи технической воды. Она не требует какой-то специальной подготовки и также может использоваться повторно. После прохождения теплообменника техническая вода нагревается и уходит в градирни. Там она попросту распыляется, охлаждение происходит за счет частичного испарения. С градирен остывшая вода отправляется на повторное использование.Одним словом, градирни нужны, что бы охлаждать воду, которая охлаждает пар, работающий в системе «котел — турбина».
27. Вы когда-нибудь задумывались, как выглядят градирня изнутри? А внутри каждой из них тысячи маленьких форсунок, образующих фонтанчики…
28. …вода из них льется, как гигантский душ, в бассейн.
29. Иногда я градирни называю «фабриками облаков».
30. Помимо всех осмотренных выше цехов, на ТЭЦ есть еще много подразделений, работа которых не так заметна, но не менее важна. Например, химический цех.
31. Перед тем как вода попадет в котел, её необходимо предварительно подготовить. Для того чтобы в котлах не образовывалась накипь, воду необходимо смягчить и очистить её от всевозможных примесей и включений. Эти процессы и происходят в химическом цехе.
32. Вода перекачивается большими насосами. Степень очистки воды проверяется в химической лаборатории.
33. Химический цех очень большой, по площади примерно как целый энергоблок, разве что по высоте ниже.
34. Химцех контролируется с большого пункта управления, который немного похож на блочные щиты управления котлами и турбинами.
35.
36. В настоящее время Абаканская ТЭЦ — это современное развивающееся предприятие, одна из визитных карточек нашего города. На станции работает 556 человек. Пока эти люди стоят на вахте, Абакан может спать спокойно.
Понравилась статья? Расскажи друзьям:
Вконтакте
Google+
LiveJournal
Одноклассники
Мой мир
fotojoin.ru
Фотообзор ТЭЦ "Мосэнерго". Часть 5
Часть 5. С 1960-х годов до наших дней. ТЭЦ-23 — ТЭЦ-28
ТЭЦ-23 "Измайловская"
Третья послевоенная ТЭЦ Мосэнерго была построена на северо-востоке города. Своими названиями она обязана Щёлковскому шоссе и неофициальному, "ментальному" району Измайлово (формально ТЭЦ расположена в районе Метрогородок).Решение о её строительстве ТЭЦ на территории колхоза им. Ленина [1] было принято в 1957 г. В то время на этой территории не было крупной промзоны, некоторые предприятия были основаны возле ТЭЦ-23 впоследствии. К 1966–1968 гг. были введены в строй 4 турбины мощностью сразу по 100 МВт каждая – можно видеть, что, как и на Ховринской, на Измайловской ТЭЦ 50-МВт турбины не использовались. В 1975-1982 гг. были запущены ещё 4 турбины, но мощностью уже по 250 МВт. Ко времени распада СССР ТЭЦ-23 мощностью 1,4 ГВт была самой мощной в Москве и ближнем Подмосковье. Лишь к 2000-м гг. её обошла ТЭЦ-26 в Бирюлёво, а затем и расширенная ТЭЦ-21.
О высокой мощности ТЭЦ-23 свидетельствуют линии, по которым выдаётся её мощность. Всего с Измайловской ТЭЦ выходят 8 ЛЭП под напряжением 220 кВ и 6 ЛЭП под напряжением 110 кВ. Ещё 2 линии 220 кВ в перспективе будут выдавать электроэнергию ТЭЦ-23 на подстанцию "Красносельская", которая войдёт в состав проектируемого псевдо-кольца 220 кВ в центре Москвы.
Особенностью ТЭЦ-23 являются её трубы высотой примерно 245-250 м. До 2000-х гг., когда была построена новая вышка в Октябрьском радиоцентре, "Триумф-Палас" и небоскрёбы Москвы-Сити, трубы ТЭЦ-23 занимали 2 и 3 место по высоте среди сооружений Москве после Останкинской телебашни.
Как и на ТЭЦ-22, в перспективе на ТЭЦ-23 будет проводиться только перемаркировка турбин с повышением мощности. Новых энергоблоков в период до 2020 г. на ТЭЦ возведено не будет.
Фото 23.1. ТЭЦ-23 из окна 21 этажа ГЗ МГУ (расстояние ≈ 20 км). Если приглядеться, то можно увидеть градирни справа от высоких труб. А ещё на фото попали объекты над всей Сокольнической линией от "Университета" до "Бульвара Рокоссовского".Фото 23.2. Те самые трубы ТЭЦ-23.
Фото 23.3. А ещё на ТЭЦ-23 расположены самые красивые градирни в Мосэнерго.Фото 23.4. Вот ещё несколько. И, да, слева за рамкой фотографии остаётся "Лосиный остров", МКАД, а дальше вообще "земля закругляется".
ТЭЦ-25 "Очаковская"
Точно так же, как ТЭЦ-22 была построена на другом конце Москвы относительно ТЭЦ-21, напротив ТЭЦ-23, в Очаково, в 1970-х гг. была построена ТЭЦ-25. В результате, большая часть столицы оказалась снабжена теплом от крупных теплоэлектроцентралей, и стало возможным постепенно закрывать старые неэффективные небольшие котельные.Очаковская ТЭЦ оказалась расположена на территории крупнейшей промзоны юго-запада Москвы. В этой относительно молодой промзоне нет гигантов тяжёлой промышленности, подобных Московскому НПЗ, ЗиЛу или АЗЛК. Промышленность в Очакове, в основном, представлена предприятиями пищевой промышленности, среди которых наиболее известен одноимённый пивзавод.
При строительстве ТЭЦ-25 отказались от использования 100-МВт энергоблоков. На ней были установлены 2 небольшие 60-МВт турбины и целых 5 250-МВт турбин. Последние 2 блока ТЭЦ-25 были введены в строй уже после распада СССР.
Особенностью Очаковской ТЭЦ является то, что на ней впервые среди ТЭЦ Мосэнерго было построено распределительное устройство напряжением 500 кВ. Впрочем, 500-кВ линия от ТЭЦ-25 идёт недалеко – всего лишь до стоящей за забором ТЭЦ крупной подстанции "Очаково". Эта подстанция начала работу задолго до основания ТЭЦ-25 – ещё в 1950-х гг. Именно на ней заходили линии от Черепетской ГРЭС (Тульская область), именно она вошла в Московское энергетическое кольцо, сформированное 500-кВ подстанциями. Так что ТЭЦ-25 является редким случаем, когда электростанция возводится в непосредственной близости от ранее существовавшей крупной подстанции.
Интересно, что стройбаза Очаковской ТЭЦ-25 впоследствии стала полноценным строительным подрядчиком – ООО "ППСК (промышленно-производственный строительно-комплектовочный кооператив) ТЭЦ-25".
Подобно ТЭЦ-22 и ТЭЦ-23, ТЭЦ-25 не получила новых парогазовых блоков в последнее десятилетие.
Фото 25.1. Котлотурбинный корпус ТЭЦ-25.
Фото 25.2. ТЭЦ-25 со стороны пруда на реке Натошенке.
ТЭЦ-26 "Южная"
Последняя советская ТЭЦ Мосэнерго расположена у МКАД, с её внутренней стороны, на юге района Западное Бирюлёво. Это один из наименее привлекательных для жизни районов столицы наряду с той же Капотней. Всего в нескольких сотнях метров к северу от ТЭЦ-26 находилась та самая Покровская овощебаза (основана в 1980 г. под названием "Брежневская"), которую сначала погромили, а потом закрыли осенью 2013 г. Бирюлёвская промзона заполнена относительно небольшими строительной индустрии. В ней расположены: филиал Очаковского комбината ЖБИ, заводы строительных смесей, пиломатериалов, подразделение "Мостотреста". В северной части промзоны также находится один из мусоросжигательных заводов, на котором в 2007 г. была надстроена установлена ГТЭС.Водогрейные котлы Южной ТЭЦ заработали в 1979 г., через 2 года электростанция начала выдавать ток в сеть. На этой ТЭЦ мощность каждой турбины первой очереди составила 80 МВт, вторая очередь была представлена 4 250-МВт турбинами. Таким образом, на этой ТЭЦ был достигнут максимальный уровень агрегатной концентрации среди ТЭЦ Мосэнерго. После распада СССР развитие генерирующих мощностей на ТЭЦ-26 приостановилось: следующую 250-МВт турбину запустили лишь в 1998 г.
Второй этап строительства ТЭЦ-26 наступил во второй половине 2000-х гг. В течение 2007–2011 гг. на Южной ТЭЦ был построен парогазовый энергоблок мощностью 420 МВт, большую часть оборудования для которого поставил французский "Alstom".
К настоящему времени установленная мощность ТЭЦ-26 достигла 1,84 ГВт, что сделало её крупнейшей ТЭЦ Мосэнерго. Более того, даже далеко не во всех регионах страны есть такие крупные электростанции.
ТЭЦ-26 отличается достаточно оригинальной компоновкой. Во-первых, её насосная станция расположена в 11 км от самой ТЭЦ – в Братеево. Во-вторых, специально для выдачи мощности ТЭЦ-26 была построена подстанция 500 кВ, вошедшая в состав Московского энергетического кольца. Она формально называется ОРУ ТЭЦ-26, хотя фактически является независимой подстанцией, связанной с ТЭЦ-26 тремя линиями 500 кВ и четырьмя линиями 220 кВ.
Фото 26.1. ТЭЦ-26 во всём великолепии.
Фото 26.2. Теплицы?!
Фото 26.3. Градирни раскрашены, но не так красиво, как на ТЭЦ-23.Фото 26.4. Новый парогазовый энергоблок от "Alstom".
Фото 26.5. Береговая насосная станция ТЭЦ-26 в Братеево (снято со стороны Капотни).
Фото 26.6. 3 ЛЭП 220 кВ. Две из них заходят на ОРУ ТЭЦ-26, ещё одна уходит на подстанцию "Бугры" (на юге области).
ТЭЦ-27 "Северная"
В 1980-е гг. было запланировано строительство "напротив" Южной, на севере Москвы. В 1987 г. под деревней Челобитьево Мытищинского района началось строительство Северной ТЭЦ. Из-за столь позднего начала строительства около ТЭЦ-27, в отличие остальных ТЭЦ Мосэнерго, никогда не было и до сих пор не возникло никакого подобия крупной промзоны. Напротив, в последние годы к стенам ТЭЦ неумолимо приближались новые мытищинские панельки и торговые центры.До распада СССР не удалось ввести в строй ни одного блока ТЭЦ, но строительные работы понемногу продолжались. В 1992 г. были запущены пиковые водогрейные котлы, в 1996–1998 гг. была открыта первая очередь электростанции, представленная двумя 80-МВт энергоблоками (как на ТЭЦ-26). Тем самым ТЭЦ-27 стала первой электростанцией, построенной в Москве после распада СССР. На ТЭЦ-27 была построена труба высотой около 250 м, не уступающая по этому показателю трубам ТЭЦ-23. На фото можно видеть, что она совсем ещё чистая, незакопчённая продуктами сгорания.
Вторую очередь Северной ТЭЦ начали строить лишь после Чагинской аварии, в декабре 2005 г. Именно тогда было принято решение отказаться от возведения традиционных паросиловых блоков на московских ТЭЦ в пользу парогазовых. К тому времени в Санкт-Петербурге уже 5 лет успешно работала ПГУ-450 на Северо-Западной ТЭЦ, так что третий энергоблок ТЭЦ-27 был возведен по той же схеме. Он был сдан в эксплуатацию всего через два года после закладки, тем самым став первым парогазовым энергоблоков в Москве. Сразу сдачи первой ПГУ-450 на ТЭЦ-27 началось строительство второго нового энергоблока, завершённое к новому 2009 году [2]. Ход строительства второй очереди ТЭЦ-27 был запечатлён на спутниковых снимках. На гифке можно видеть, как 10 лет возводились котлотурбинный корпус, вторая градирня, мазутохранилища, второе распредустройство.
Фото 27.1. Слева – трубы и котлотурбинный корпус второй очереди ТЭЦ, в центре – труба и КТЦ первой очереди, справа – градирни. По степени загрязнённости можно отличит новую градирню от старой. На переднем плане – Волковское кладбище. Справа за кадром осталось Мытищинское мемориальное кладбище, на котором, в частности, был похоронен М.Т. Калашников.Фото 27.2. ТЭЦ-27 со стороны ТРЦ "Июнь". Чётко просматривается новый белый котлотурбинный корпус и старый сине-серый.Фото 27.3. Жилой комплекс "Ярославский", возводимый в 16-м микрорайоне Мытищ компанией "ПИК". На правом краю кадра можно видеть ТЭЦ-27.
Фото 27.4. Ход строительства ТЭЦ-27 (гифка).Установленная мощность послевоенных ТЭЦ «Мосэнерго» (без учёта ТЭЦ-28) [3]
ТЭЦ-28 (МГД-ТЭЦ)
Итак, у нас осталась последняя по нумерации ТЭЦ Мосэнерго [4], которая совершенно не вписывается в рассмотренный ранее исторический ряд.До последнего времени она была опытно-промышленной электростанцией, подобной ТЭЦ МЭИ или ВТИ. Эта ТЭЦ была построена для ОИВТ – объединённого института высоких температур АН СССР, который расположен неподалёку от ТЭЦ-21, на Ижорской улице.
Специалисты ОИВТ в советское время разрабатывали магнитогидродинамический (МГД) генератор. Прелесть МГД-генератора заключается в том, что электрический ток в обмотках создаётся за счёт движения в магнитном поле потока раскалённой плазмы, а не вращения ротора электрогенератора. Очевидным преимуществом МГД-генератора является отсутствие в нём движущихся деталей. Однако, проблему составляет тот факт, что для ионизации газ необходимо нагреть до внушительных температур – более 2 000 кельвин. Первые МГД-генераторы были построены в 1950-1960-х гг. в США. В 1965 г. в ОИВТ была запущена МГД-установка У-02 мощностью всего в 200 кВт.
Следующим шагом стало возведение опытной электростанции на базе МГД-генератора. Ей и стала будущая ТЭЦ-28. МГД-установка мощностью 25 МВт была построена прямо у корпусов ОИВТ и запущена в 1971 г. В 1980-х гг. в Новомичуринске, рядом с Рязанской ГРЭС началось строительство промышленного энергоблока на базе МГД-генератора. Однако до распада СССР МГД-генератор построить так и не успели, а в 1990-х гг. энергоблок достроили по обычной схеме. Впоследствии эту МГД-ТЭС присоединили к Рязанской ГРЭС.
Сейчас доведение до ума МГД-генераторов не представляется актуальной задачей – слишком серьёзные проблемы стоят на этом пути. При таких высоких температурах ресурс электродов оказывается чрезмерно низким, что существенно снижает экономические параметры работы МГД-энергоблока. В итоге, надо или повышать их устойчивость, или снижать температуру ионизации газа, что не так-то просто.
В 1992 г. МГД-ТЭЦ была передана от ОИВТ Мосэнерго и переименована в ТЭЦ-28. МГД-генератор был демонтирован, а сама электростанция была реконструирована под обычный паросиловой цикл. Тем не менее, эта электростанция осталась опытной площадкой для испытаний современных технологий. Так, в 1999 г. на ней был испытан тепловой насос, в конце 2000-х гг. на ней тестировали ПГУ на базе 50-мегаваттной газовой турбины от московского двигателестроительного завода "Салют". Однако, уже в 2009 г. ТЭЦ-28 была присоединена к близлежащей ТЭЦ-21 как "очередь 28", а о новых испытательных работах на ней ничего не известно.
Фото 28.1. ТЭЦ-28.
Примечания и ссылки
[1] ТЭЦ в большом городе. // Журнал "Москва и Москвичи", № 11-12, 2006 г.[2] Подробнее о строительстве второй очереди ТЭЦ-27 см. здесь.[3] Данные о мощности электростанций собраны из следующих источников:— Годовой отчёт ОАО "Мосэнерго" за 2000 г.— Единый архив экономических и социологических данных НИУ ВШЭ— Очерки Музея Мосэнерго— Сайт "Мосэнергоинформ"— Сайт ОАО "Мосэнерго"— Формы 6-ТП "Технико-экономические показатели работы электростанций" за советский период (отсутствуют в открытом доступе)[4] ТЭЦ-28. // Музей истории "Мосэнерго"Оригинал взят у alex_faddeev в Фотообзор ТЭЦ "Мосэнерго". Часть 5ilovemoscow.livejournal.com
Одна из крупнейших тепловых электростанций Европы
Костромская ГРЭС — гордость российской энергетики, одна из крупнейших тепловых электростанций Европы, имеющая федеральное значение и вырабатывающая ежегодно 3% всей получаемой в стране электроэнергии.
Для любителей техногенных репортажей.
32 фото
Фотографии и текст Дмитрия Чистопрудова
Сегодня я покажу фотографии с самой станции, энергоблок «миллионник», внутренности котла, а также расскажу про инновационное предприятие по ремонту и восстановлению электроэнергетического оборудования.
Станция находится в городе Волгореченске, возникшем в шестидесятые годы при её строительстве. Со своим живописным, но простеньким названием советский городок энергетиков выделяется на фоне таких городов, как Буй, Кологрив, Нерехта, Нея, Солигалич, Чухлома, Шарья и другие.
3-я дымовая труба Костромской ГРЭС (справа на фото) высотой 320 метров является одним из самых высоких промышленных объектов в России и 23-й по высоте трубой в мире:
В шестидесятые годы специальная комиссия изучила множество площадок от Горького до Рыбинска для строительства крупной электростанции, которая «запитала» бы сразу несколько регионов Центральной России, и только с пятнадцатого раза нашла идеальное место — устье реки Шачи при её впадении в Волгу. На выбор повлияли три основных фактора: дефицит энергетической мощности в близлежащих районах, богатые водные ресурсы и удобная транспортная инфраструктура.
С июня 1969 года по июнь 1973 года были построены 8 энергоблоков мощностью по 300 МВт. А в 1975 году началось строительство крупнейшего в мире энергоблока на 1200 МВт. Собственно он и запечатлен на фотографии:
Котлотурбинный цех № 2. Энергоблок стал уникальным во всех отношениях: по мощности, по габаритам конструкций, по характеристикам некоторых сплавов, созданных специально для него:
В 1980 году 31 декабря «миллионник» был сдан в эксплуатацию и стал самым экономичным энергоблоком станции. Общая мощность Костромской ГРЭС достигла 3 600 МВт. Для примера, Саяно-Шушенская ГЭС, крупнейшая гидроэлектростанция России, выдает 6 400 МВт.
Турбина длиной 72 метра состоит из пяти состыкованных цилиндров и вращается со скоростью 3 000 оборотов в минуту:
Подшипник турбины блока № 9. Лопатки турбины такой длины, что их верхние части, вращаясь, бегают по окружности почти вдвое быстрее скорости звука:
Подогреватели высокого давления:
На сегодняшний день на станции работают порядка одной тысячи человек:
Котел, подвешенный на семи могучих балках на высоте 25-этажного дома, способен вырабатывать почти 4 000 тонн пара в час:
Трубопровод и творческий привет от изолировщиков-жестянщиков:
Помещение блочного щита управления энергоблока № 9 (1 200 МВт):
Другой корпус станции, где находятся 8 энергоблоков по 300 МВт. Несмотря на свой почтенный возраст в сорок лет, машинный зал и все оборудование выглядит чистым и ухоженным:
11 июня 1969 года в 9 часов 47 минут был зажжён факел на первом котле.
3 октября 2003 года в 0 часов 17 минут выработан юбилейный 500-миллиардный киловатт-час электроэнергии.
Коллектора котлоагрегата:Высота котлов 300 МВт-ников достигает 42 метров. Лифты в котлотурбинном цехе имеют восемь отметок-остановок:
В буквальном смысле выражение «Фтопку» приводит именно сюда.
Топка котла с горелочными устройствами восьмого энергоблока. Температура в котле достигает 1 200°С, температура пара — 545°С, давление — 255 кг/см?. По бокам установлены 6 газовых горелок, почти таких же, как у нас дома, только чуть больше. Повторюсь, высота котла примерно с 12 этажей:
Весь процесс работы ТЭС в одном предложении: это электростанция, вырабатывающая электрическую энергию за счет преобразования химической энергии топлива (природного газа) в механическую энергию вращения вала электрогенератора.
А если не занудно, то смысл такой: в большой-большой котел с помощью насосов подаются газ (топливо), вода (для создания пара) и атмосферный воздух для горения.
В топке котла сгорает газ, выделяя при этом очень много теплоты. Внутренние стенки котла окутывает большая и сложная трубная система, по которой протекает вода. Вода нагревается до температуры кипения и испаряется:
А дальше получаемый пар перегревается сверх температуры кипения и с нечеловеческим давлением подаётся в паровую турбину, вращая ротор. Потенциальная энергия сжатого и нагретого до высокой температуры пара превращается в кинетическую энергию вращения ротора турбины, который приводит в движение электрогенератор. Кинетическая энергия вращения ротора генератора преобразуется в электрический ток. Все просто.
Теперь, когда я включаю на кухне свет, перед глазами за долю секунды проносится весь процесс получения электроэнергии и как результат — пык — загорается лампочка.
Центральный щит управления:
Щит управления прекрасен и непонятен:
Начальник смены электроцеха. Работает на станции уже 15 лет:
Дизайн табличек:
Капитальный ремонт паровой турбины. У любого оборудования есть определенный ресурс, после которого нужно либо проводить ремонт, либо замену:
Главным поводом поездки на ГРЭС был ввод в эксплуатацию инновационного предприятия «Интер РАО – Центр нанесения покрытий».
В центре будет производиться ремонт и восстановление электроэнергетического оборудования и агрегатов. Использование разработанных технологий позволит увеличить срок службы лопаток турбины в 2 раза, а также увеличить КПД энергоустановок.
На фотографии хорошо видно две кромки рабочей лопатки паровой турбины — изношенную и восстановленную.
Способ лазерной наплавки состоит в создании на поверхности изделий плакирующего слоя из порошкового материала с помощью лазерного луча. Высокая энергия и сконцентрированный луч лазера позволяют создавать прочные высокоплотные покрытия:
Новые технологии позволяют не только защитить лопатки паровых турбин, но и дают возможность полностью восстановить геометрию изношенных кромок.
Применение лазера позволяет проводить процесс восстановления поверхностей дозированно с минимальным тепловым воздействием на основной материал:
Что радует, технология разработана российскими учеными и не имеет аналогов в мире. В центре нанесения покрытий работают наши ученые, в основном моложе 30 лет.
Объем инвестиций в представленные технологии составил около 280 млн рублей. А для любителей потрясающих железяк – репортаж “Металлургический завод Völklinger Hütte”.
loveopium.ru
Красноярская ТЭЦ-3: feelek

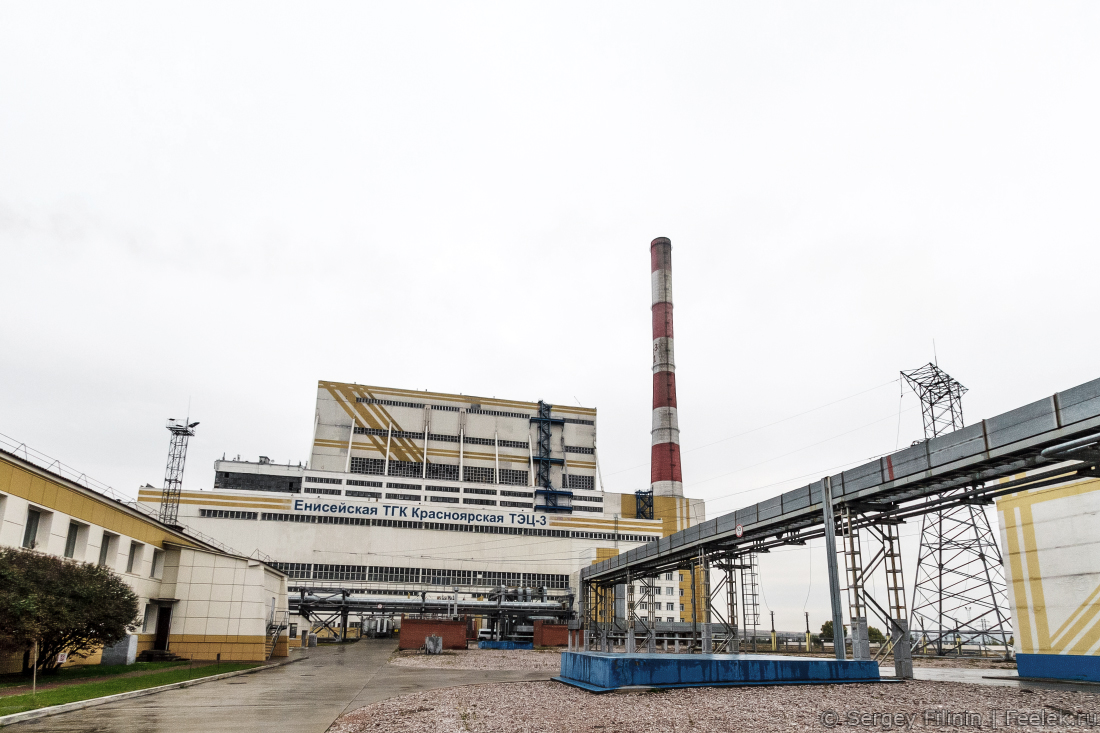

Красноярская ТЭЦ-3 - одна из трех теплоэлектростанций, обеспечивающих наш город теплом и электричеством. На днях в батареях жителей города наконец-то начало появляться долгожданное тепло, самое время показать откуда же оно берется :)
1. Строительство электростанции началось в 1981 году. В 1992 станция начала давать тепло городу. Потом в 90-х годах дальнейшее строительство было заморожено и возобновлено лишь в 2007-ом, когда растущему городу стало не хватать тепла от ТЭЦ-1 и ТЭЦ-2.
До недавнего времени станция работала как котельная, то есть просто нагревала воду для отопления. В марте 2011 было установлено оборудование, позволяющее производить за счет нагретого пара электроэнергию. Установленная электрическая мощность Красноярской ТЭЦ-3 208 МВт, тепловая мощность 631,5 Гкал/ч. ТЭЦ обеспечивает теплом практически все жилые микрорайоны и предприятия самого большого в Красноярске Советского района.
2. Макет станции.
3. Топливом ТЭЦ-3 является уголь Ирша-Бородинского разреза, который доставляется сюда по железной дороге. На территории станции хранится до 150 тысяч тонн угля.
4. Честно говоря, я не особо представлял, каким именно способом уголь выгружают из вагонов. Понятное дело, лопатами такое количество не перегрузишь. Оказывается, все довольно просто - вагон закрепляется и затем переворачивается. Уголь высыпается вниз и попадает на конвейер.
5. Внутри этих "труб" как раз и проходят конвейеры с углем.
6. Уголь высыпается на склад или сразу идет в энергоблок.
7. Паровой котёл. Здесь за счет энергии, выделяющейся при сгорании угля, нагревается вода и вырабатывается пар, который используется для вращения паровых турбин.
8. Высота котла 78 метров, а вес 7000 тонн.
9. При слове котёл, наверняка в голове возникает ассоциация с огромной кастрюлей, где что-то варится. Котёл на ТЭЦ, конечно, на кастрюлю совсем не похож :)
10. Один из электрофильтров. Сюда поступают из топки дымовые газы. В электрофильтрах происходит очистка дымовых газов от золы. Зола падет вниз и оттуда удаляется на золоотвал, а очищенные дымовые газы уходят в атмосферу. Такая установка позволяет на 99,7% очистить газы от золы. Именно поэтому городские власти уже не раз озвучивали идею о том, что малые котельные, находящиеся в городе нужно закрывать, ведь на них не установлено никаких фильтров.
11. Пар, поступающий с парового котла, используется для получения электроэнергии. Для этого предназначен турбогенератор.
12. Механическая энергия от турбины преобразуется в электрическую посредством вращающегося магнитного поля ротора в статоре. Помните из курса физики, что переменное магнитное поле создает электрическое? Именно так энергия сгоревшего угля становится электричеством, от которого мы заряжаем в розетках свои айфоны.
13.
14.
15. В качестве распределительного устройства на станции используется закрытое распределительное устройство с элегазовой изоляцией (ЗРУЭ) на 220 кВ.
16. На него с генератора через блочный трансформатор поступает электроэнергия и уходит далее по линиям электропередач. По сравнению со старыми ОРУ, которые занимают в несколько раз больше площади, ЗРУ намного компактнее и здесь установлено современно оборудование, которое обеспечивает долговечность и надежность работы других звеньев энергетической цепи.
17.
18.
19. Сердце станции - главный щит управления.
20. Конечно, сейчас практически все процессы автоматизированы, тем не менее за всеми показателями круглосуточно наблюдают специалисты, которые готовы оперативно среагировать на любую внештатную ситуацию.
21. Блочный щит управления (БЩУ) служит для контроля над работой всего оборудования блоков и согласованного управления работой.
22. С блочного щита ведутся пуск реактора, выведение его на мощность, пуск турбины, синхронизация генераторов, дистанционное управление системами обеспечения безопасности, а также включение вспомогательных систем.
23. В завершении вид на электростанцию, над которой висит дождевая туча,освещенная лучами уходящего солнца, которую я сделал вчера с заповедника Столбы :)
feelek.livejournal.com
Тайны Владивостокской ТЭЦ-2: где и как зарождаются свет и тепло
Зарядить телефон, включить компьютер, вскипятить электрочайник, принять ванну с горячей водой - без всего этого и многого другого мы уже не представляем нашу жизнь. Даже не задумываемся о том, что для выработки электроэнергии и тепла в Приморье круглосуточно работают ТЭЦ и тысячи энергетиков.Эта электростанция "родилась" 22 апреля 1970 года. С тех пор она работает круглосуточно, обеспечивая 60% краевого центра теплом и горячей водой.Сейчас, после реализации проекта по газификации, станция работает на двух видах топлива – газе (10 котлоагрегатов) и угле (4 котлоагрегата). Зимой, в разгар отопительного сезона, энергообъект сжигает 140 тысяч квадратных метров природного газа за час, и в сутки - 48 полувагонов угля. Газ поступает на станцию через газораспределительные пункты, а уголь – по системе конвейеров.
Сжигают топливо 14 котлоагрегатов ТЭЦ. Высота каждого из них составляет 34 метра. Стенки котлов состоят из металлических трубок. Вода в этих трубках нагревается от пламени, которое вырывается из специальных отверстий – горелок, закипает и превращается в пар температурой до 545 градусов Цельсия, а затем под давлением 125 килограмм на квадратный сантиметр (кг/см2) подается по трубам к турбогенераторам и приводит их в работу.
Управляют котлами энергетики котельного цеха из щита управления. Сейчас, после прихода газа на станцию, здесь все автоматизировано. Следить за параметрами работы оборудования, включать и останавливать котлы они могут одним нажатием компьютерной мышки.
Вода, которая поступает в котлоагрегаты станции, проходит тщательную химическую очистку. По составу она близка к дистиллированной. Состав воды и другие показатели всегда на контроле у специалистов химического цеха. Также они проводят анализ химического состава угля и газа, регулярно проверяют воздух в цехах станции на загазованность.
Собственно электроэнергия вырабатывается в шести турбогенераторах ТЭЦ. Напомним, что в котле пар достигает температуры 545 градусов Цельсия и давления 125 килограмм на квадратный сантиметр. Когда он попадает на лопасти турбины, то заставляет их вращаться и вырабатывать энергию. По аэродинамическим параметрам лопасти турбины ничем не уступают лопастям, например, современного боевого вертолета. Этим сложным оборудованием управляют специалисты турбинного цеха. Работу двух турбин они контролируют из щита управления – таких щитов три.
Электроэнергия, выработанная турбогенераторами, попадает в повышающий трансформатор, где напряжение тока доводится с 10,5 тысяч вольт (такое напряжение выдает один генератор ТЭЦ) до 220 тысяч вольт. В таком состоянии ток проходит по проводам до пункта назначения, где попадает в понижающий трансформатор. Здесь напряжение падает до нужных значений, используемых в быту (220 В), в промышленности (380 В).
В это же время, пар, прошедший через турбины, попадает в подогреватель сетевой воды. Здесь он используется для подогрева воды до температуры от 80 до 115 градусов Цельсия. И она по магистральным теплотрассам отправляется в путешествие по городу, где конечной точкой являются наши дома и квартиры. В час ВТЭЦ-2 вырабатывает для жителей Владивостока 15 тысяч тонн горячей воды.
Выполнив свою задачу, охлажденный пар поступает в конденсатор, где снова превращается в воду и отправляется в котел, начиная свою "работу" заново. Производственный цикл замыкается.
Характерной особенностью станции является то, что для охлаждения турбин используется морская вода. Береговая насосная станция, расположенная на берегу Уссурийского залива, по подземным тоннелям подает на Владивостокскую ТЭЦ-2 более 200 млн кубометров морской воды в год. Впоследствии она сбрасывается в реку Объяснения, а затем – в бухту Золотой рог. Именно благодаря теплой морской воде, бухта не замерзает зимой.
Энергетики круглосуточно следят за параметрами работы всего оборудования станции. Сложный механизм должен работать как часы, чтобы обеспечить бесперебойное тепло- и электроснабжение жителей Владивостока. На главном щите управления специалисты контролируют объемы электроэнергии и тепла, которые вырабатывает станция. Всего на Владивостокской ТЭЦ-2 работают почти 700 энергетиков.
P.S.:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
Спасибо за внимание!)
РИА PrimaMedia
alexhitrov.livejournal.com
как выглядят трофейные немецкие котельные отделения в XXI веке (ФОТО, ВИДЕО)
Александр Вельможко | Пятница , 18 ноября 2016, 19:18
Южный Курьер публикует фото и видео изнутри Одесской ТЭЦ - своего рода "запретной зоны", куда простой смертный, даже журналист, попасть не может из-за плачевного состояния теплоэлектроцентрали. Заодно мы развенчиваем одну из популярных городских легенд.
Одесская ТЭЦ - это один из важнейших инфраструктурных объектов города, работа которого имеет стратегическое значение. Шутка ли - в зимний период ТЭЦ дает отопление всему центру Одессы, Молдаванке, Слободке и Пересыпи. Кроме того, теплоэлектроцентраль, как видно из названия, еще и вырабатывает электричество. Но не все время, а тоже лишь в период отопительного сезона, когда работают ее паровые котлы и турбогенераторы. В теплое время года ТЭЦ выполняет лишь функцию распределения электроэнергии в роли обычной электроподстанции.
Выполненный в стиле сталинской архитектуры вход на Одесскую ТЭЦ
Строить ТЭЦ начали сразу после окончания Второй мировой - так как городу уже не хватало мощности старых электростанций на Пересыпи. Для этого взяли пустующий земельный участок там же, на Пересыпи, около железной дороги, на месте путей бывшей станции "Одесса - Бахмач". Заодно решили еще и повысить КПД за счет использования тепловой энергии паровых котлов для центрального отопления. Большая часть оборудования на тот момент была трофейной - вывезенные по репарациям из побежденной Германии паровые котлы и турбогенераторы - 4 котла "Зульцер" и 2 паровых турбины швейцарского производства фирм "Эшер Висс" и "Браун Бовери" мощностью по 12 мегаватт. Были они новыми, изготовленными по заказу СССР в рамках репараций, или же снятыми с одной из немецких электростанций - история умалчивает. Первая очередь ТЭЦ начала работу в период 1947-1950 гг.
Один из машинных залов с крышей в аварийном состоянии
С 1953 по 1966 годы строится вторая очередь ТЭЦ - шесть советских паровых котлов марок ТП-170 и ТП-47 и четыре турбогенератора. После этого энергогенерирующие мощности Одесской ТЭЦ достигли 170 мегаватт. Топливом служили мазут и уголь. Старые одесситы вспоминают, что еще в 1980-х на ТЭЦ зимой ежедневно прибывали два-три полноценных железнодорожных состава с углем.
Старый советский турбогенератор
В 1969 году в качестве эксперимента один из котлов был переведен с мазута на газ. Это было связано с тем, что с 1964 года в Одессу пришло централизованное газоснабжение - в виде газопроводов, соединивших город с месторождениями природного газа в Шебелинке и на Западной Украине.
Один из более современных водогрейных котлов на Одесской ТЭЦ
В 1975 году на ТЭЦ ввели в работу так называемую третью очередь - два водогрейных котла модели ПВТМ-100. В 1988 году смонтировали и запустили третий котел этой же марки - сейчас это самый новый из основных агрегатов ТЭЦ. Эти установки, что характерно, уже не использовались для производства пара и вращения турбин электрогенераторов - ТЭЦ постепенно превращалась просто в большую котельную для отопления жилых домов.
Котельная установка более крупным планом
Перед этим в 1985 году на баланс ТЭЦ передали мощную котельную на соседнем участке на Пересыпи. А в 1981 году списали и демонтировали самые старые немецкие котлы "Зульцер". Так что, давняя городская легенда о том, что на ТЭЦ до сих пор работают трофейные немецкие котлы - не более чем легенда. От трофейного оборудования остались помещения, в которых стоят чуть более новые установки, и, возможно, швейцарские турбогенераторы, давно снятые с эксплуатации.
1989 год стал годом наибольшей мощности ТЭЦ - она вырабатывала до 170 мегаватт электроэнергии и 934 гигакалории теплоэнергии в час. В этом же году все оставшиеся котлы окончательно перевели на газ, эпоха мазута и угля закончилась. Тогда же, на фоне попытки строительства сначала атомной, а затем обычной теплоэлектростанции в окрестностях Одессы, в городе Теплодар, возник так и не осуществленный проект перестройки существующей ТЭЦ в современную котельную станцию.
Старый, еще 40-х гг. постройки, технический корпус с наклонным подъемником-конвейером для угля
В 90-е и 2000-е мощность ТЭЦ постепенно снижалась за счет вывода из эксплуатации устаревших котлов второй очереди и части турбин. На текущий момент Одесская ТЭЦ имеет генерирующие мощности до 68 мегаватт, и тепловую мощность до 779 гигакалорий в час, в том числе на главных котельных установках чуть более 500 гигакалорий. Основной объем работы по выработке тепловой энергии для отопления города несут три самых новых водогрейных котла третьей очереди, из которых, обычно, вполне хватает двух - третий стоит в резерве или на ремонте. При этом, когда ТЭЦ в зимний период работает и как электростанция, то на мощности не более 32 мегаватт - на самых новых турбинах.
Внутри одного из генераторных залов
Примерно с 2000 года состояние ТЭЦ стабильно оценивается экспертами как аварийное. В частности, Госпромгорнадзор ежегодно выносит предписания о невозможности работы ТЭЦ из-за аварийного состояния крыши, которая может рухнуть. А охлаждение турбин до сих пор производится морской водой, которая потом сбрасывается прямо в Хлебную гавань порта. В то же время основное теплогенерирующее оборудование, при условии его своевременного ремонта, вполне может поработать еще с десяток лет. Тогда как старые турбогенераторы и котлы второй очереди - пора списывать.
Пруд-градирня на территории ТЭЦ. Пока в домах одесситов нет горячей воды, здесь можно принимать горячие ванны.
Вчера ТЭЦ посетил вице-премьер Украины по вопросам энергетики и экологии Владимир Кистион, который остался недоволен состоянием теплоэлектроцентрали. Он отметил, что это "доисторический" объект и его оборудование уже отработало даже не один, а несколько нормативных сроков эксплуатации. При этом, по словам Кистиона, у руководства ТЭЦ нет внятной стратегии развития предприятия.
Оптимальной, но весьма затратной стратегией, по мнению редакции Южного Курьера, является возврат к советскому проекту 80-х со строительством мощной электростанции на площадке в Теплодаре с полной перестройкой нынешней ТЭЦ в режим отопительной котельной, но на базе современных энергоэффективных и экономичных технологий. Это позволит, с одной стороны, решить глобальную проблему отсутствия в Одесской области мощной электростанции, а с другой - решить проблему ужасающего состояния ТЭЦ.
uc.od.ua
Как работает ТЭЦ - НИКИТИНСКИЙ.ЖЖ.РФ
Недавно мне удалось попасть внутрь одного из самых закрытых городских объектов.Знакомьтесь - Владимирская ТЭЦ-2.1. Свою историю предприятие, снабжающее город теплом и электроэнергией, ведёт аж с 1958 года.Но не думайте, что там всё настолько древнее.За время своего существования здесь прошло 4 очереди строительно-монтажных работ, последняя из которых завершена в 2014 году.
2. Как всегда, перед посещением опасного производственного и режимного предприятия - серьёзный инструктаж.Кое-что снимать нельзя, ходить куда захочется - тоже.Забота о безопасности на первом месте.Участникам - белые каски. Как начальники!
3. С 1999 года Владимирская ТЭЦ использует природный газа как основное топливо. Топочный мазут - топливо резервное.Вдумайтесь - общая протяженность трубопроводов магистральных тепловых сетей составляет здесь почти 48 км. Система теплоснабжения — закрытая.Сейчас ТЭЦ обеспечивает около 80% потребности в тепловой энергии в городе Владимире.
4. Входим в огромный турбинный зал.Километры труб разного диаметра и шум, который издают турбины.Принцип работы ТЭЦ прост на словах: вода попадает в котёл, где нагревается - образующийся пар под давлением попадает в турбину - ею раскручивается ротор генератора.Образующееся электричество бежит в электросеть, а горячая вода, образующаяся в процессе - в сеть тепловую, обеспечивая горячее водоснабжение и отопление жилых домов и промышленных объектов.
5. Однако, всё просто лишь на словах.И вот сердце ТЭЦ - главный щит управления.Здесь круглосуточно по 12 часов трудятся смены минимум по два человека и контролируют выработку ТЭЦ электричества.
6. Предприятие с легкостью покрывает 40 % потребности в электроэнергии города Владимира.И если вы посмотрите на табло, то увидите выдаваемую в сеть мощность на текущий момент - 186 мегаватт. Это 186 тысяч киловатт, если что...
7. При необходимости, ТЭЦ готова покрывать до 37% потребности в электроэнергии всей области.Оборудование может показаться далеко не современным.Это так. 2 и 3 очереди расширения ТЭЦ проводились в 1982 и 1995 году. Именно тогда были установлены 2 турбины мощностью 80 МВт и ещё 2 - по 105 МВт.Главное - всё работает без нареканий.А старое оборудование демонтируется, освобождая место для новых технологий.
8. Дачтики, переключатели, табло...
9. Техника безопасности...
10. Много-много насосов.Одни нужны для того, чтобы подать воду в котлы, а другие - чтобы подать готовый пар в турбины.Кстати, вода проходит несколько этапов очистки и смягчения до подачи её в котел. Ну это вы должны понимать - накипь в чайнике все встречали.
11. А вот и сама парогенераторная установка.Это турбина и генератор, вырабатывающий электроэнергию.
12. Вот маленький дом с подведёнными трубами - турбина.Именно сюда подается перегретый пар из котельного отделения, который под огромным давлением направляется на лопатки турбины.
13. Турбина в свою очередь заставляет вращаться ротор генератора.Вдумайтесь, со скоростью 3000 оборотов в минуту.Именно поэтому частота напряжения в сети составляет 50 Гц.
14. Генератор нехило греется, поэтому нуждается в охлаждении. Здесь - водородом.Потрогал. Тёпленький и слегка вибрирует. Возбуждающе...
15. Очередной щит управления. Групповой.Снова множество тумблеров, датчиков, экранов.
16. Здесь контролируются не только парогенераторные установки и котлы, которые вырабатывают пар, но и раздаточные котлы - часть теплосистемы, откуда горячая вода пойдёт в город.
17. Нескончаемыми коридорами движемся к котлам.На ТЭЦ установлены 5 огромных котлов производительностью 210 тонн пара в час и 2 более новых собрата, которые способны производить за это же время уже 500 тонн пара!
18. Вот один из таких справа - зелёно-голубого цвета.Он гигантский!
19. Принцип котла несложен:внутрь его на горящий факел попадает природный газ, который сгорая, выделяет дикое количество энергии. Сюда же по трубам подается и "чистая вода".После нагрева она превращается в перегретый пар, имеющий температуру на выходе до 560 градусов, поступающий на парогенераторные установки.
20. Заглянул в топку, где горит факел, сжигающий газ.Шумно, ярко, невыносимо жарко!
21. - Василий, а не хотите ли подняться на котёл? Это, правда, 42 метра над землёй по железной лесенке...
22. Конечно, лезу!С каждым "этажом" всё жарче. Думал от нагрузки, ан нет - от тепла, его же наверху больше.Честно говоря, под крышей коленки-то подрагивают...
23. Вот вам ноги!Стоящие на многоэтажном доме - котле, в котором горит диким огнём факел с температурой до 1600 градусов...
24. Как бы это не показалось странным, но эта махина - котёл фактически подвешен в воздухе.Чтобы скомпенсировать тепловое расширение поверхностей нагрева в камере сгорания нужны все эти десятки пружин.Ужас!
25. Легкий мандраж при спуске вниз компенсируется снижением температуры.Дышится свободнее и легче.. Земля!
25. Кому-то от высоты поплохело.Не беда, прямо в коридоре ещё советский аппарат выдаёт боржоми.
26. И вот коридор, ведущий к 4 очереди расширения ТЭЦ, завершённой в 2014 году.Здесь идеальная чистота и наливные полы как на АЭС, где я бывал в прошлом году.
27. Светлый просторный щит управления новой парогазовой установки.
28. Кнопок и тумблеров совсем мало, одни компьютеры.Зато если и есть, то очень и очень серьёзные.
29. А вот и самая новая газотурбинная установка, где лопасти вращает не пар, а сгораемый в специальной камере природный газ, подаваемый сюда под большим давлением.
30. Говорят, звук выхлопных газов, попадаемых в эту иерехонскую трубу - выходной диффузор, сравним с рёвом самолётного двигателя.Без наушников тут делать нечего.Мне в этот раз повезло, установка отдыхала.
31. Продукты сгорания несут с собой еще очень много тепла.Выбрасывать его в трубу было бы непозволительной роскошью, поэтому выхлопные газы с газовой турбины "вдуваются" в котёл-утилизатор.И снова целый многоэтажный дом!
32. В котле-утилизаторе газы нагревают воду в трубах до состояния пара, который в свою очередь снова подается на турбину, в этот раз паровую, и вращает её лопасти, заставляя вырабатывать электричество.Вот эта, к слову вырабатывает 231 МВт.Замкнутый цикл с высоким КПД. Впечатляет!
33. Ну а отдавшие всю тепловую энергию газы из всех котлов попадают в эти огромные 150-метровые трубы.
34. Впечатляющее производство!Столько всего предусмотреть и свести в одном месте может только Человек!
Настоятельно рекомендую не переключаться. Материал большой, в один пост всё не поместишь.Чуть позже покажу как я побывал внутри гигантских градирен с настоящим затерянным миром и увидел готовое к любой атомной войне действующее бомбоубежище.На связи!
Данный материал является объектом авторского права и изначально опубликован на сайте NIKITINSKIY.COMПолная или частичная публикация поста, а также размещенных в нём фотографий, без согласования со мной ЗАПРЕЩЕНА в любых СМИ, печатных изданиях и на любых сайтах, за исключением репостов в личных блогах и личных страниц социальных сетей. Почта для контактов: [email protected]. Остальным напоминаю, что при перепечатке фотографий и текста активная и индексируемая ссылка на источник обязательна!
Подписаться на обновления
dobriy-vasya.livejournal.com
