Устройство и принцип работы бойлера. Нагрев воды котел

Снабжение дома горячей водой - как сделать, варианты и схемы

Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.

Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.

Проточный – большой пиковой мощности

Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.

Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.

Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.

Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.

Недостатки проточного

При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.

Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается. В результате также происходи перерасход воды и энергии.

Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.

В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.

Накопительная система нагрева воды

Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.

Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).

Недостатки накопительных

• Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
• Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
• Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
• Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.

Бойлер косвенного нагрева – стабильная система ГВС

Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.

Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.

Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.

С буферной емкостью – наибольший запас энергии

В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.

Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…

Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость

Другие особенности нагрева воды отоплением

Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный

Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.

Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.

Бойлер послойного нагрева

Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.

Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.

Ошибка – неправильное подключение бойлера ГВС

Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.

Соответственно разогреть воду в бойлере косвенного нагрева до нужной температуры он не в состоянии, так как требуемая температура теплоносителя должна быть+80 град. В результате котел работает в аварийном режиме, а вода не нагревается. Подключать такой бойлер можно только к отопительному контуру… Кстати подключить бойлер косвенного нагрева можно и к твердотопливному котлу. Подробней, схема включения бойлера косвенного нагрева с твердотопливным котлом

Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…

teplodom1.ru

Индукционное отопление дома своими руками, система нагрева воды

Сегодня индукционное отопление создает довольно сильную конкуренцию газовым и электрическим котлам. А на рынке отопительного оборудования индукционные котлы позиционируют как один из самых экономичных вариантов. Если в промышленности такие котлы стали появляться в далеких 80-х, то уже в 90-х их начали использовать и в бытовых целях.

Основные принципы работы

Принцип работы индукционного котла

Уже из названия индукционного отопления можно понять, что в основе работы таких котлов – принцип электромагнитной индукции. И чтобы точно понять, как же работает система, достаточно через катушку толстой проволоки пустить большой ток. Вокруг этого устройства обязательно появится электромагнитное поле, и довольно сильное. И если поставить в него любой ферромагнетик – то есть тот металл, который притягивается, то он нагреется – и достаточно быстро.

Итак, простейший пример индукционного отопления, то есть, источника тепла, — это катушка, которая намотана на трубу из диэлектрика.

Вовнутрь необходимо поместить сердечник из стали. Катушка, которая подсоединена к источнику электричества, будет нагревать стержень из металла. Теперь остается подключить устройство к магистрали, где циркулирует носитель тепла, — и такое примитивное индукционное отопление своими руками начнет работать.

Если коротко описать принцип работы, то для этого потребуется всего лишь несколько суждений. Электрическая энергия создает электромагнитное поле. Металлический сердечник нагревается под воздействием электромагнитных волн. Избыточное тепло от стержня идет к теплоносителю, нагревая его.

Теплоноситель в таких системах может быть не только обычной водой, но и этиленгликолем, и маслом. Из-за того, что жидкость нагревается интенсивно, получаются конвекционные потоки. Горячий носитель тепла идет вверх, а его мощи уже достаточно, чтобы работал небольшой контур. Если же магистраль имеет большую протяженность, — то требуется ставить циркуляционный насос.

Система отопления с индукционным котлом

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

• Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

Нагрев воды в индукционном котле

• Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

Экономический эффект использования индукционного котла

• Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.
• Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
• Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
• Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

Индукционный котел

• Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

Поделись с друзьями в социальных сетях!

Фотогалерея (6 фото):

hvosty.ru

Подогрев воды в бассейне: нагревательные устройства и характеристики

Бассейн на загородном участке или в доме – атрибут роскошной комфортной жизни, к которой стремятся многие. И если для «моржей» и просто людей, которые любят закаляться, температура в бассейне особого значения не имеет, то для всех остальных требуется обеспечить комфортную температуру. Для взрослых рекомендуется температура воды +23 °С, а для детей +25 – +28 °С. В жаркую летнюю погоду вода в бассейне сама прогреется до такой температуры, а вот в остальные более прохладные месяцы необходимо обеспечить подогрев воды бассейна с помощью специальных устройств. Всего существует несколько способов нагрева воды, о которых мы и расскажем ниже.

1. Сохраняем тепло – специальная пленка для бассейнов
2. Солнечный подогрев воды в бассейне
3. Подогрев воды в бассейне с помощью теплового насоса
4. Теплообменники для подогрева воды в бассейне
5. Электронагреватели для подогрева воды в бассейне
6. Топливные нагреватели воды для бассейна

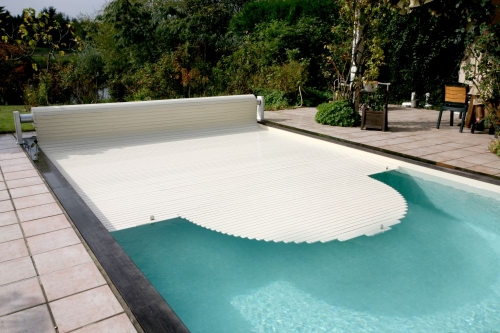

Сохраняем тепло – специальная пленка для бассейнов

Вода – сама по себе неплохой аккумулятор тепла. Поэтому в первую очередь необходимо позаботиться о том, чтобы тепло, накопленное водой в течение дня, не растратилось попусту. Для этого уличный бассейн должен быть заглублен хотя бы на ¾ своей высоты в землю. Сверху воды расстилается теплосберегающее покрытие.

В качестве теплосберегающего покрытия используется пленка с пузырьками светлого оттенка или черная – для накопления солнечной радиации. Пленку раскраивают под необходимый размер и укладывают на поверхность воды без дополнительного крепления. Такое покрытие уменьшает испарение воды с поверхности и сокращает теплообмен с воздухом.

Солнечный подогрев воды в бассейне

Самый дешевый способ нагреть воду – использовать энергию солнца. Особенно это актуально в регионах, где преобладают ясные солнечные дни.

Для эффективной работы солнечного коллектора он должен располагаться так, чтобы в течение дня на него поступали солнечные лучи 4 – 5 часов. Это позволит поддерживать температуру воды в бассейне на уровне +25 - +30 °С или повышать температуру воды на 6 – 10 °С.

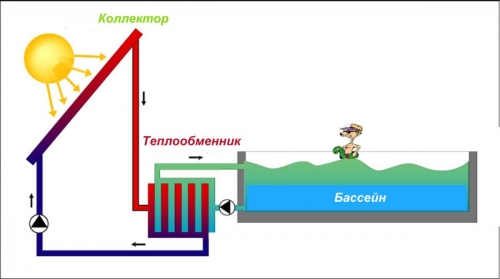

Солнечная гелио система подогрева воды в бассейне состоит из нескольких элементов: солнечного коллектора, насоса для перекачки воды, фильтра и клапана управления.

Фильтр необходим для того, чтобы в коллектор гелиосистемы не попадал мусор. Насос необходим для поднятия воды до гелиосистемы и продвижения ее по ней. Иногда требуется установить более мощный насос на фильтрационную систему. Клапан управления необходим для управления работой коллектора. Как это работает?

На поверхности солнечного коллектора находятся датчики, которые контролируют уровень освещения и поступления тепла. Когда датчики определяют, что на коллектор поступает достаточно много тепла, они дают команду клапану управления направить поток воды из бассейна в коллектор. При этом систему фильтрации необходимо настроить так, чтоб она интенсивно работала именно в период наиболее активного освещения. Тогда отфильтрованная вода будет поступать в солнечный коллектор, где она нагревается и возвращается в бассейн с другой стороны.

Когда заданная температура воды в бассейне достигнута, вода перенаправляется и движется мимо коллектора, сразу попадая в бассейн после фильтрации.

Внутри коллектора гелиосистемы циркулирует теплоноситель, от которого и нагревается вода из бассейна. Когда в темное время суток коллектор остывает, поток воды через него прекращается. Клапан управления перекрывает его подачу в гелиосистему.

При установке солнечных коллекторов существуют определенные правила:

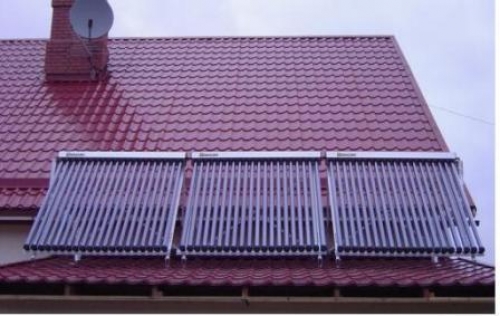

• Обычно солнечные коллекторы располагают на крыше дома, но можно их устанавливать и на земле, на опоре, обеспечивающей определенный угол наклона.
• Желательно располагать панели коллектора строго на юг. Допускается их смещение не более чем на 45 ° по отношению к югу.
• Уклон размещения солнечных панелей зависит от региона установки, поэтому данную информацию следует почерпнуть в инструкции или у консультанта компании производителя.
• Можно устанавливать коллекторы на крышах, развернутых на запад и восток. В таком случае используются специальные коллекторы с увеличенной площадью.

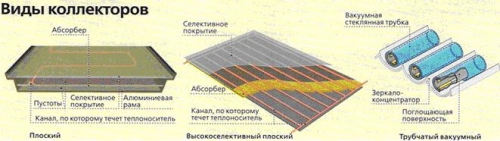

Существует несколько видов солнечных коллекторов, вы можете их увидеть на схеме ниже.

Коллекторы с вакуумными стеклянными трубками несколько дороже, селективных панелей. А в магазинах по продаже оборудования для бассейнов обычно предлагают прямоугольные селективные панели.

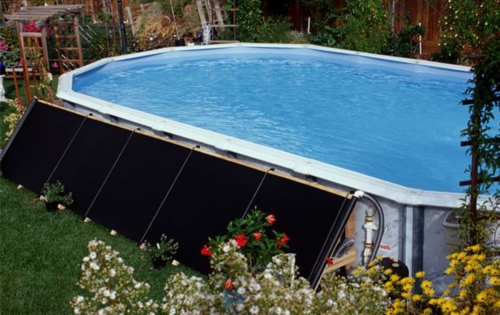

Например, подогрев воды в каркасном бассейне осуществляется с помощью панелей «Санхитер», «Azuro» и других. Они устанавливаются рядом с бассейном на специальной опоре, обеспечивающей правильный уклон.

Расчет системы солнечного подогрева лучше доверить профессионалам, так как он учитывает множество параметров: интенсивность солнечного облучения, посещаемость бассейна, его размер, место установки, требуемая температура в бассейне.

В среднем площадь поверхности солнечного коллектора должна быть:

• Для крытого бассейна или бассейна в доме – 50 – 70 % поверхности воды.
• Для открытого бассейна – 70 – 100 % поверхности воды.

В уходе солнечные системы подогрева бассейнов очень простые. Требуется только регулярно чистить фильтры и сливать воду на зиму. Причем многие современные модели сами сливают воду на зиму. В зимнее время использовать гелиосистему для нагрева воды в бассейне не представляется возможным, так как в нашем регионе выпадает много снега. В бесснежные периоды вакуумные коллекторы могут работать и зимой, так как антифриз, протекающий в них, выдерживает температуру от -30 °С до +70 °С.

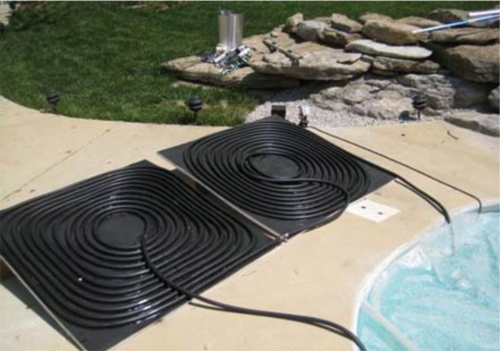

Наибольшей популярностью пользуются прямоугольные модели солнечных коллекторов, но также существуют пирамидальные модели и даже навесы над бассейном. Солнечные коллекторы в виде навеса над бассейном выполняют сразу две функции: подогревают воду и уменьшают испарение воды и теплопередачу между водой и воздухом. Также помимо нагрева с помощью коллектора вода прогревается под действием прямой солнечной радиации, которую накапливает черная поверхность системы.

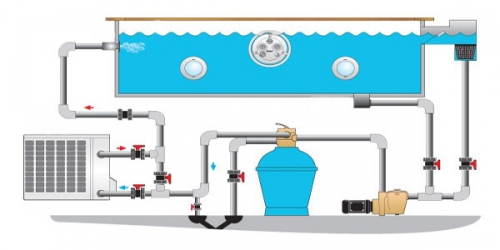

Подогрев воды в бассейне с помощью теплового насоса

Вторым по экономичности способом нагрева воды в бассейне можно считать использование теплового насоса. Его работа не зависит от интенсивности солнечного излучения, от длительности светового дня, что позволяет более качественно контролировать нагрев воды.

В основу работы теплового насоса положен цикл Карно. Фактически, он работает как холодильник, только наоборот. Тепловой насос берет тепло из окружающей среды и использует его для подогрева воды в бассейне. Источником тепла может быть грунт, водоем или воздух. Использовать тепловые насосы с грунтовым и водным коллектором только для подогрева бассейна не выгодно. Слишком дорого стоит само оборудование и монтаж коллектора.

Лишь в том случае, когда отопление дома и другие системы жизнеобеспечения организованы с помощью теплового насоса с грунтовым или водным коллектором, тогда его можно использовать и для нагрева воды в бассейне.

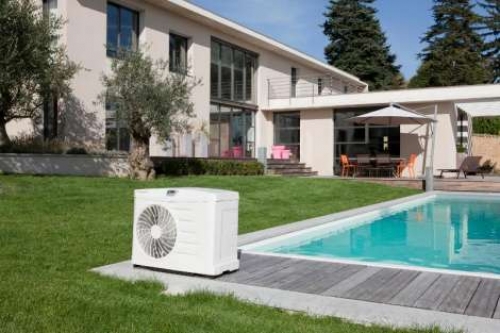

В остальных случаях для бассейнов используют тепловые насосы воздушные. Внешне они напоминают наружный блок кондиционера. Вентилятор засасывает воздух окружающей среды, которые передает свое тепло теплоносителю (антифриз), который затем проходит компрессор и испаритель. В испарителе нагретый антифриз отдает свое тепло воде из бассейна, которая поступает туда по трубам. Затем остывший теплоноситель снова нагревается и цикл повторяется.

Важно! Воздушный тепловой насос может работать даже при температуре окружающей среды +5 °С. Обычно его устанавливают  в непосредственной близости от уличного бассейна. Если же требуется подогрев воды крытого бассейна в доме, то тепловой насос устанавливают снаружи дома.

Также обратите внимание, если тепловой насос используется для кондиционирования воздуха в помещении, его легко можно использовать и для подогрева воды. Отобранное из помещения тепло направляется для нагрева бассейна, а не просто выбрасывается на улицу.

Тепловой насос для подогрева бассейна намного экономичнее, чем обычный электронагреватель. Он потребляет всего 1 – 1,24 кВт, а выдает тепла на 5,5 – 6 кВт, тем самым экономя до 80% электроэнергии. Данная система является прекрасной альтернативой традиционным источникам энергии, так как она абсолютно экологична, не наносит вред окружающей среде и позволяет экономить.

Не забывайте сохранять тепло в бассейне с помощью пленки с пузырьками. Ведь намного больше тратится энергии и времени на первоначальный нагрев воды в бассейне, и совсем немного на поддержание заданной температуры.

Теплообменники для подогрева воды в бассейне

Теплообменник используется довольно часто для подогрева воды в бассейне. Принцип его работы таков: его подключают к источнику тепла, например, котлу отопления или встраивают в систему центрального отопления. Теплоноситель, нагреваясь в котле, направляется в теплообменник, где отдает тепло воде из бассейна, которая через него прокачивается.

Система подогрева воды в бассейне работает так: подключается циркуляционный насос для прокачки воды через теплообменник. Когда температура воды в бассейне опускается ниже требуемой, термостат подает сигнал, и насос включается. Вода прокачивается вдоль змеевика в теплообменнике и нагревается. Сливается обратно в бассейн с другой стороны.

Точно также, когда заданная температура достигнута, насос отключается. Вода из бассейна перестает проходить через теплообменник.

Для большого бассейна используют сразу несколько теплообменников, чтобы ускорить нагрев воды. Размеры и мощность теплообменников бывают разными от 13кВт до 120 кВт. Также они бывают горизонтальными и вертикальными, титановыми и из нержавеющей стали. Так что можно подобрать агрегат для бассейнов различного объема и размеров.

Единственный недостаток такого способа нагрева воды в бассейне – это зависимость от котла отопления. Хотя если правильно спроектировать систему отопления и нагрева горячей воды, то таким теплообменником можно пользоваться и летом, когда отопление не работает. Котел будет включаться только для нагрева теплоносителя, который циркулирует между котлом и теплообменником бассейна.

Электронагреватели для подогрева воды в бассейне

Проточные электронагреватели оснащены внутри ТЭНом, вода в них нагревается не с помощью теплоносителя, а непосредственно от ТЭНа. Это налагает определенные ограничения на качество воды. Она должна быть достаточно мягкой, без примесей солей, чтобы нагревательный элемент прослужил дольше и не покрывался накипью. Также ТЭН изготавливается из сплавов, устойчивых к коррозии, и покрывается несколькими защитными слоями.

Учитывая то, что расход электроэнергии при таком способе нагрева довольно велик, обычно электронагреватели используют только для нагрева маленьких бассейнов. Например, надувной бассейн, каркасный бассейн, маленькие бассейны-джакузи.

Надувной бассейн с подогревом воды с помощью электронагревателя – роскошь, доступная даже семье со скромным бюджетом.

Электронагреватель для бассейна подключается непосредственно к сети. Его мощность бывает различной, от 3 до 18 кВт. Иногда бытовая электросеть не способна обеспечить работу подобного устройства. И это является существенным недостатком.

Топливные нагреватели воды для бассейна

Напоследок хотелось бы остановиться на таком способе подогрева воды, как использование топливных котлов. Например, котел может быть газовым, пиролизным, на дровах, на мазуте и другом топливе. Нагрев воды в нем может быть реализован несколькими способами:

• С помощью теплообменника, когда котел нагревает теплоноситель, а уже теплоноситель нагревает воду в бассейне.
• Прямоточный нагрев воды непосредственно в котле.
• Нагрев воды в емкости и затем сброс ее в бассейн.

Обычно такие системы подогрева воды в бассейне используются в тех регионах, где нет магистрального газа, а также других удобных способов нагреть бассейн. Установка любых котлов связана с рядом сложностей: разрешения, проекты, расчеты, дымоходы и обеспечение пожаробезопасности. Все это необходимо решать еще до начала строительства бассейна, а иногда и дома.

При выборе системы подогрева воды в бассейне необходимо учитывать его размеры, объем воды, до какой температуры следует нагревать, требуется ли автоматизация процесса и многое другое. Бюджет – тоже немаловажный аспект. Поэтому будет более правильным, если подбором и установкой нагревательного оборудования будут заниматься специалисты.

strport.ru

виды, схема, как сделать своими руками (видео)

19 ноября 2015

Просмотров: 5897

В доме всегда должно быть уютно, и одним из факторов, обеспечивающих комфорт, является горячее водоснабжение.

Для обеспечения комфортного проживания в доме обязательно должно быть горячее водоснабжение.

На сегодняшний день, в зависимости от того, каким способом происходит нагрев воды, различают две системы горячего водоснабжения:

• система с проточным нагревателем;
• система с накопителем.

Применение проточного водонагревателя

В этом случае устанавливается проточный водонагреватель, который обеспечивает горячее водоснабжение дома. Такие водонагреватели могут быть нескольких типов:

• газовая колонка;
• электрическая колонка;
• контур двухконтурного котла;
• пластинчатый теплообменник, который подключают к отопительному контуру.

Схема их работы заключается в том, что сразу после подачи воды начинается ее нагрев, это происходит очень быстро. Чтобы за небольшое время получить воду высокой температуры, необходимо ограничивать поток воды. Температура воды на выходе будет напрямую зависеть от напора водопровода.

Устройство проточного водонагревателя.

Чтобы можно было качественно обеспечивать одну точку забора горячей водой, мощность такого оборудования должна быть достаточно высокой. Например, для принятия душа хватит 10 кВт, а чтобы наполнить ванну, необходимо не меньше 18 кВт. Если же вы планируете, что система горячего водоснабжения одновременно будет обеспечивать несколько точек, то следует брать прибор, мощность которого от 28 кВт.

Для обеспечения небольшого дома, когда горячую воду берут из двухконтурного котла, его мощность можно брать и меньше. Здесь все зависит от того, какое количество воды вам требуется, и, зная эту величину, вы сможете правильно рассчитать мощность оборудования.

Недостатки системы с поточным водонагревателем:

1. Температура зависит от количества расходуемой воды, чем ее больше, тем меньше температура. Пользоваться сразу в двух точках горячей водой будет неудобно, так как происходит скачок температуры.
2. Если напор воды слабый, то такой тип водонагревателя вообще не будет работать.
3. После включения крана, горячая вода будет поступать не сразу, а с небольшой задержкой. Чем дальше точка забора от нагревателя, тем дольше придется ждать.
4. В камере нагрева откладывается накипь, что ухудшает качество работы нагревателя, поэтому его необходимо часто чистить.

Все это увеличивает расход потребления воды, электроэнергии и нагрузку на канализацию.

Несмотря на наличие недостатков, такая схема является достаточно популярной в связи с небольшой стоимостью оборудования. К тому же, оно имеет небольшие размеры, что упрощает его монтаж. Чтобы было комфортно использовать данную схему нагрева воды, можно сделать следующее: поставить нагреватели возле каждой точки забора. Однако если вы их включите все одновременно, то нагрузка на электрическую сеть коттеджа будет очень высокой, порядка 30-35 кВт, что может вывести ее из строя. Поэтому целесообразно рассмотреть и другие виды систем ГВС.

Вернуться к оглавлению

Системы накопительного типа

Устройство накопительного бойлера.

1. Бойлер и циркуляция воды в системе. Бойлер — это бак, который имеет хорошую теплоизоляцию и большие размеры. Обычно в бак встроены электрический нагреватель и трубчатый теплообменник, который подключен к котлу. Практически постоянно вода нагревается за счет котла. ТЭН включается, когда котел отключен или когда требуется большое количество горячей воды. Такая схема работы называется бойлером косвенного нагрева, это закрытая система. При необходимости горячая вода уходит из верхней части бойлера, после этого снизу поступает холодная вода, которая снова нагревается. Современные бойлеры оснащают еще и солнечным нагревателем, для этого в нижнюю их часть вставляют дополнительный теплообменник. Вода нагревается при помощи солнечной энергии, а если ее недостаточно, то для дополнительного нагрева используется котел или ТЭН.
2. Бойлер послойного нагрева. Данный тип нагрева воды становится очень популярным. В этой системе нет теплообменника, а вода нагревается, проходя через проточный нагреватель. Принцип работы следующий: сначала тратится горячая вода сверху, на ее место снизу поступает холодная вода, насос прогоняет воду через нагреватель проточного типа. Потребитель практически сразу получает горячую воду и не надо ждать, пока нагреется вода во всем бойлере, как в предыдущем типе водонагревателя. Такое решение позволяет приобретать бойлер меньшего размера и брать нагреватель меньшей мощности, при этом комфорт пользователя не уменьшается.
3. Система с циркуляцией воды. Использование бойлера позволяет сделать так, чтобы горячая вода в водопроводе циркулировала. Места, где отбирают воду, подключают к кольцевому трубопроводу, при этом длина каждого участка не должна превышать 2 метра. В этой системе используется маломощный насос с небольшими габаритами. Если сделать уклоны, то вода может циркулировать и без помощи насоса. Такое решение позволяет подавать воду к точкам забора постоянно, и ее можно брать из нескольких мест одновременно, это открытая система ГВС.
4. Рекуперация тепла от стоков канализации. Чтобы экономить расходуемую энергию, которая тратится на нагрев воды в доме, существуют различные способы. После использования горячая вода часто просто стекает в канализацию. Чтобы этого не происходило, используют систему рекуперации, то есть возврата части энергии из канализационных стоков снова в систему ГВС. Перед тем как попасть в бойлер, вода идет в теплообменник, в который также направляются стоки из канализации. Они начинают взаимодействовать, но между собой не смешиваются. Это позволяет обеспечить поступление в бойлер уже теплой воды, поэтому на ее нагрев тратится меньше энергии. Хотя это и более сложная система, но она позволяет экономить энергию, что является весьма актуальным вопросом.

Особенностью процесса рекуперации является то, что его можно использовать как с проточным, так и с накопительным нагревателем.

Вернуться к оглавлению

Советы специалистов

Схема подключения газового котла.

Если вы организуете горячее водоснабжение в частном доме, то лучше всего остановить выбор на системе с бойлером, емкость которого составляет 100 литров и более.

Если вы проживаете в доме периодически или у вас недостаточно средств, можно приобрести проточный водонагреватель. Это удобно, когда источников забора воды мало и они расположены рядом.

Можно использовать двухконтурный газовый котел, так как все оборудование в нем уже вмонтировано. Если мощность котла до 30 кВт, то для его установки не нужно выделять отдельное помещение.

При использовании газовой колонки или газового котла, между ними и местом забора воды желательно поставить накопительный электронагреватель. Это позволит стабилизировать процесс подачи горячей воды. Будет достаточно емкости бака до 30 литров, в нем постоянно будет запас горячей воды.

Если вода нагревается до температуры 54 градуса, в оборудовании начинают образовываться соли. Чтобы остановить этот процесс, надо стараться нагревать ее до меньшей температуры.

Если жесткость воды большая, то использовать нагреватели проточного типа не рекомендуется, так как трубопроводы будут быстро забиваться. В таком случае лучше установить водонагреватель накопительного типа косвенного нагрева.

Если постоянно нагревать бойлер до температуры меньше 60 градусов, то в нем могут развиваться вредные бактерии, поэтому периодически необходимо выполнять нагрев до 70 и более градусов.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Похожие статьи

masterkanalizacii.ru

Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

cotlix.com

Нагреватели воды для дачи - Большой Обзор

Любой дом должен быть оснащен всеми необходимыми коммуникациями для того, чтобы в нем было комфортно проживать. Горячая вода – одна из важных характеристик комфорта в доме. По разным причинам может случиться так, что в пользовании будет лишь холодный кран с водой, особенное, если это частный дом или дача.

Нагреватель воды для дачи

Содержание статьи:

Если хочется всегда быть уверенными в наличии такого простого удобства как горячая вода, то нагреватель воды для дачи самый оптимальный вариант. Какой из них выбрать для установки? Для этого лучше разобраться в их особенностях и разновидностях.

Цены на дачные водонагреватели

Модель	Характеристика	Цена, рубли
Gorenje GWH 10 NNBW	Газовая колонка накопительного типа, способность нагрева воды 10 л/мин. Мощность устройства  20 кВт Наличие открытого типа камеры сгорания, оснащение электроподжигом. Управление механическое. Способ установки вертикальный с прикреплением к стене.	от 7900 до 14150
Electrolux NP6 Aquatronic	Водонагреватель проточного типа, электрического снабжения. Способность нагрева воды 2,8 л/мин. Мощность дл я работы 5,7 кВт. Установка горизонтальная с прикреплением на стену. Оснащение системой защиты от повышенных температур.	От 7000
Timberk WHEL-3 OS	Водонагреватель проточного типа, электрического снабжения. Способность нагрева воды 1,9 л/мин. Мощность дл я работы 3,5 кВт. Обеспечение горячей водой одного крана. Установка горизонтальная с прикреплением на стену. Оснащение системой защиты от повышенных температур. Управление механическое.	От 3610 до 4600
Bosch WRD 13-2G	Газовая колонка накопительного типа, способность нагрева воды 13 л/мин. Мощность устройства  22,6 кВт Наличие открытого типа камеры сгорания, оснащение электроподжигом. Управление механическое. Способ установки вертикальный с прикреплением к стене. Подводка снизу.	От 15436
Thermex Stream 700	Водонагреватель проточного типа, электрического снабжения. Мощность дл я работы 7 кВт. Обеспечение горячей водой одного крана. Установка горизонтальная с прикреплением на стену. Управление механическое.	От 4250 до 5000

Видовое разнообразие нагревателей воды для дачи

Разделение на виды и типы устройств для нагрева воды существует различное, отталкиваясь от тех или иных их характеристик. Полную классификацию можно представить следующей таблицей.

Водонагреватели для дачи
Проточного типа	Накопительного типа
	Горизонтально располагаемые	Вертикально располагаемые	Напольные
Электрические	Газовые	Бойлеры косвенного типа

Прежде чем делать выбор дачного водонагревателя, нужно определить несколько параметров, касаемо его дальнейшей эксплуатации:

1. первостепенно следует определиться с местом, где будет находиться водонагреватель;
2. далее узнать максимальный уровень мощности, который может позволить данное помещение;
3. проверить доступность к месту, в которое нужно поставить бойлер;
4. понять частоту использования устройства.

Одним из наиболее частых вариантов, чтобы обеспечить дачу горячей водой становится нагреватель, объемом до 200 л., накопительного типа, вертикально устанавливаемый. Но, учитывая критерии выбора нагревателя, в каждом случае можно подобрать необходимый вариант.

Очень важным моментом при установке и пользовании дачным водонагревателем является безопасность. Следует устанавливать на устройство специальную группу безопасности. В конструкцию такой группы входят клапана, соединенные в цельный корпус. Они способны обеспечить защиту устройства от таких непредвиденных фактов, как завоздушивание, гидравлические нагрузки и переизбыток давления. Выбор такого приспособления будет зависеть от особенностей его использования.

Чтобы понять, какого объема водонагреватель необходимость приобретать, лучше провести для этого расчет потребления воды. Параметры для этого такие:

После того, как все расчеты по указанным данным были произведены, можно определяться с объемом накопительного резервуара водонагревателя.

Электрические водонагреватели для дачи накопительного типа

Такого типа устройства хорошо использовать в тех помещениях, которые обеспечены хорошей электрической сетью. Характеризуются они следующими параметрами:

• небольшая стоимость;
• способны обеспечивать большим объемом воды;
• есть возможность регулировки температуры, до предела которой будет происходить нагрев;
• для работы не нужен большой объем электричества.

Не очень удобный нюанс в работе такого аппарата – это длительность нагрева воды.

Такой тип дачных водонагревателей хорошо подойдет для ситуации, когда необходим регулярно объем воды достаточно большой, а установить проточный тип устройства, возможности нет. Нагрузка, которая будет идти от работы нагревателя, колеблется между 5 и 27 кВатами. В пользовании обладают достаточным уровнем надежности, а по объему варьируют от 10 до 200 л.

Видео — установка электрического нагревателя воды на даче

Существуют разновидности таких установок и могут быть открытыми и закрытыми.  Мощность, которая требуется для того, чтобы происходил процесс нагрев воды, составляет до 3 кВт.

Бойлеры косвенного нагрева

Емкость устройства для нагрева воды сделана из стали и покрыта кожухом, обеспечивающим теплоизоляционные свойства. Нагревается вода благодаря имеющемуся теплообменнику, который представлен формой змеевика. Через него происходит протекание теплоносителя, за счет этого вода становится горячей.

Ряд моделей обеспечен специальным устройством, которое позволяет нагревать воду летом, его относят к приспособлениям косвенного типа. Благодаря ему, система является самостоятельной. Преимущество бойлеров в том, что они способны справляться с нагревом в короткий промежуток времени и способность распределять воду на несколько потоков, чтобы водой были обеспечены сразу несколько точек.

Что касается характеристик бойлеров, то из основных выделяют:

Электрические водонагреватели для дачи проточного типа

Принцип работы проточных нагревателей для дачи или дома таков, что нагрев воды происходит моментально в процессе.

Видео обзор проточного нагревателя воды для дачи

Энергетические ресурсы также расходуются во время пользования водой. Характеризуются следующими параметрами:

1. обладают не слишком большими размерами;
2. возможность подключить систему таким образом, чтобы она нагревалась в разных точках;
3. некоторые модели смогут облегчить задачу в установке, потому как не требуют врезку в трубопровод, они могут быть расположены непосредственно на кране;
4. имеется приспособление в конструкции, которое включает автоматический забор воды для нагрева;
5. мощность устройств варьирует в некоторых моделях до 12 кВт, а некоторые 12-26 кВт;
6. скорость, за которую вода из крана нагревается, составляет от 30 секунд до 2х минут.

Недостатки, которые есть в такого типа устройствах – это необходимость потреблять большое количество энергетических ресурсов, количеством от 4 до 27 кВт и обеспечение стабильным напором при подаче воды в кран.

Видеообзор: Электрический водонагреватель ATMOR Basic

При осуществлении выбора нагревателя такого типа, следует помнить о его расходе мощности. Дело не в том, что на то, чтобы нагревать регулярно воду, потребуется немалая сумма денег, а в том, что не каждая дача или загородный дом способен обеспечить силу тока необходимого уровня.

Газовые нагреватели накопительного типа

Работа такого вида нагревательных устройств аналогична принципу нагрева в накопительного типа аппаратах, питающихся за счет электроэнергии. Разница лишь в том, что источником энергии является газ, вместо электричества.  Такое оборудование считают гораздо экономичнее эклектического типа аналогов, хоть и стоимость таковых значительно выше. Однако, если рассчитывать затраты энергетических ресурсов при эксплуатации, то выгоднее приобретать те, что работать будут на газу из-за существенной разницы в стоимости ресурсов энергии.

Характеристики накопительного типа газовых нагревателей:

• имеют варианты в установке – могут быть прикреплены к стене или стоять на пол;
• объемы резервуаров колеблются от 120 литров до 1000 из тех моделей, что устанавливаются на пол и до 100 литров с возможностью прикрепления к стене;
• возможность работы на природном газе и на сжиженном;
• время ожидания нагрева воды колеблется в зависимости от объема резервуара, и составляет до нескольких часов;
• работают стабильно, независимо от того, какой силы напор подается в кран или каково давление газа, что позволяет нагревать воду даже очень слабого напора;
• одновременный нагрев воды для подачи в несколько кранов одновременно;
• защищены больше других от появления накипи, даже в случае очень жесткого качества воды;
• те модели, которые имеет большой объем емкости, могут работать по проточному типу нагревателей;
• имеется в конструкции автоматическое выключение подачи газа при необходимости.

Газовые колонки проточного типа

Очень популярный тип дачных нагревателей воды, поскольку достаточно эффективны и удобны в использовании и одновременно экономичны. Единственный нюанс при покупке – это высокая цена за оборудование, но она окупиться за то время, которое будет нагреватель приносить пользу и обеспечивать комфорт.

Водонагреватель для дачи или дома типа проточного сделаны в виде небольших устройств, которые встраиваются в систему водообеспечния дома в месте, где соединяются кран и труба. проходящая через теплообменник вода, нагревается. Включение и выключение устройства происходит в момент открывания или закрывания вензелей.

Элементы, которые составляют полную систему водонагрева:

• автоматическое оборудование для управления;
• газовая горелка;
• теплообменник.

Дополнительные устройства, которыми оснащена система:

1. приспособления для защиты теплообменника от повышения температуры на уровень недопустимого;
2. датчиком протока обеспечивается контроль над датчиком воды, который содержит теплообменник;
3. за наличием и стабильностью пламенем в горелке следит специальное предохранительное устройство, препятствующее утечке газовой смеси;
4. датчиком тяги происходит контролирование температурного режима и при необходимости осуществляется закрытие газового клапана;
5. контролирование силы пламени специальным датчиком может уменьшать поток вредных веществ при горении;
6. оснащение блоком контроля позволяет управлять давлением, мощностью и температурой, что очень важно при работе устройства.

Характеристики газового нагревателя

Заключение

Выбирая нагреватель для дачи, можно воспользоваться услугами специальных фирм, которые проведут все расчеты и распишут выгоды приобретения того или иного вида оборудования. Каждое имеет ряд своих особенностей, которые смогут полностью удовлетворить желания индивидуально каждого.

Вам может понравиться

v-teplo.ru

Бойлер для нагрева воды - что это такое, типы водонагревателей

Бойлер – устройство для нагрева воды, не теряющее своей актуальности с момента их стартового массового производства. Это произошло после окончания Второй Мировой войны в 1950-х годах. С последующими годами их устройство постоянно совершенствовалось. В 1971 году стали набирать популярность норвежские аккумулирующие нагреватели, сделанные из нержавеющей стали. Разрабатывалась технология «сухого» ТЭНа уже в 1990 году компанией Atlantic.

Основной целью эксплуатации бойлера является получение горячей воды определенного объема. Основной отличительной особенностью нагревателей считают способ прохождения воды: проточный или накопительный.

В бойлерах вода определенного объема аккумулируется и в течение нескольких часов нагревается до нужной температуры. Время, затраченное на нагрев воды, зависит от объема бака.

По мере расхода горячей воды, в бак бойлера начинает поступать холодная вода, в результате включаются нагревательные элементы, что позволяет устройству работать бесперебойно. В случае, если горячая вода полностью израсходована, на нагрев полного бака бойлеру потребуется 2-3, а иногда и 4 часа, как уже выше было сказано, зависит этот временной промежуток от объема бака. Данного недостатка лишены водонагреватели проточного действия – вода нагревается по мере поступления, и сразу же происходит подача горячей жидкости к крану, что позволяет получать теплую воду круглосуточно без каких-либо перерывов.

Настенный бойлер

Виды бойлеров

В данном разделе мы разберем основные разновидности нагревателей воды, их недостатки и преимущества, а также определим где использование того или иного бойлера будет наиболее оптимальным. Основные виды бойлеров:

Накопительные электрические водонагреватели

Данный вариант нагревателей воды будет актуален в доме, где имеется надежная электросеть, и требуются большие объемы горячей воды. Данные нагреватели считаются одними из наиболее удобных и простых в использовании. Весомое преимущество данных бойлеров – низкая стоимость. До нужной температуры в таком бойлере вода нагревается с помощью ТЭНа, температуру пользователь может выбрать и настроить самостоятельно. Как только устройство достигнет нужной температуры, оно отключает нагрев и лишь поддерживает текущую температуру в баке. Выбор данного бойлера будет оптимальным в случае, если электросеть дома не сможет справиться с нагрузками, которые на нее возложит проточный водонагреватель (от 5 до 27 кВт). Важно также заметить, что накопительные электрические бойлеры весьма удобны и просты в использовании, что позволяет обывателю без проблем обучиться управлению этим устройством. При покупке такого бойлера вы столкнетесь с самыми разными объемами, что позволит подобрать оптимальный вариант.

Электрические накопительные водонагреватели от компании Ariston

Также данный водонагреватель не требует больших затрат электроэнергии в связи с тем, что нагревание происходит постепенно, и составляет оно в среднем 1,2 – 3 кВт.

Проточные электрические бойлеры

Основными достоинствами данного бойлера являются: простая установка и небольшой размер самого устройства, а также отсутствие перерывов для подогрева воды, т.е. вода будет нагреваться в настоящее время и сразу же подаваться к крану. Основным недостатком является потребление большого объема электроэнергии для осуществления нагрева, также данное устройство нуждается в высоком напоре воды. Колеблется показатель потребления электричества в диапазоне от 4-х до 27 кВт. Вопрос встает не только об оплате электроэнергии, но и о способности электросети дома потянуть такое напряжение. Потому как электроснабжение в старых домах не подготовлено к таким высоким нагрузкам. Мы настоятельно советуем использовать данный тип нагревателей в новых постройках, на случай, если водоснабжение отключено на непродолжительный срок.

Проточный электрический водонагреватель

Пароводяные бойлеры

В основном бойлеры данного типа производятся из таких материалов, как латунь или нержавейка. Трубная система состоит из гладких прямых трубок, что обуславливает увеличение площади теплообменной поверхности. Нашли свое применение данные нагреватели в системах горячего водоснабжения и отопления, потому что там есть возможность подключить бойлер к паровому котлу или паропроводу. Как уже можно догадаться, принципом работы данного устройства служит горячий пар, который способствует нагреву воды. После нагрева жидкости в данном бойлере, она обычно используется для подачи горячей воды, а также часто используется для отопления здания.

Пароводяной бойлер

Солнечные коллекторы

Принцип работы данного типа нагревателя – преобразование солнечной энергии в тепловую. Вода, циркулирующая в трубках, под действием солнечных лучей нагревается и далее происходит расход нагретой жидкости. Существует много разновидностей солнечных коллекторов, но работают они все одинаково. Теплоноситель нагревается под воздействием солнечных лучей и по трубкам, которые находятся по всему объему бака, поступает в общий резервуар, тем самым препятствуя скорейшему остыванию нагретой жидкости. Уже из резервуара вода расходуется на бытовые нужды. В баке температура жидкости контролируется датчиками. Если происходит остывание, то достичь нужной температуры помогает автоматический резервный подогрев. В итоге, с водой бойлер постоянно поддерживает необходимую температуру благодаря электронагреву или газовой горелке.

Солнечнные коллекторы

Паровые теплообменники

Подобные устройства применяются в сфере отопления зданий, коммунально-бытовых сооружений, а также используются и как подогреватели воды для нужд потребителей. Нагревание воды происходит с помощью пара. Данный вид нагревателей предназначен для использования на предприятии, ввиду размера, стоимости и условий работы данного оборудования.

Паровые теплообменники

ТЭН

Большинство нагревательных приборов в качестве основной детали обладают электронагревательным элементом. Существует множество различных видов электрических нагревательных элементов, среди которых наиболее распространен трубчатый. Трубчатый нагреватель используется в оборудовании средне- и низкотемпературного нагрева: электрические котлы, печи, электрочайники и др. Данный элемент защищен от различных воздействий внешней среды, в т.ч. и доступа воздуха. Устройство выделяет теплоту за счет накала нихромовой нити внутри. Данная нить проходит по центру трубки, будучи надежно изолированной диэлектриком. Обычно в качестве изолятора используют керамику, обладающую большой теплопроводностью.

ТЭН является очень важной деталью. Обладая стиральной машиной или используя различные бойлеры, уделяйте внимание состоянию нагревательного элемента, чтобы сохранять его рабочим наибольшее количество времени. Основная процедура, которая значительно увеличит жизнь вашему ТЭНу – своевременное удаление накипи с поверхности трубчатого оборудования. Благодаря данному незатейливому действию трубчатый элемент прослужит Вам значительно дольше.

Водонагреватель с сухим ТЭНом

Накопительные газовые водонагреватели

Особенностью данного устройства считается способ нагрева жидкости – вода нагревается в теплоизоляционном резервуаре при помощи газовой горелки. Данные водонагреватели обладают схожим с электрическими бойлерами преимуществом – простота в использовании и запас готовой к использованию горячей воды. Газовые водонагреватели гораздо дороже своих электрических аналогов, однако высокая цена окупится, если использоваться нагреватель будет часто, т.к. газ по стоимости в разы дешевле электроэнергии.

Газовый накопительный водонагреватель

Проточные газовые водонагреватели

Имеют в быту распространенное название: газовые колонки. Опять же по сравнению с электрическими проточными нагревателями – водонагреватели на газу гораздо дешевле в эксплуатации, что позволяет им на достойном уровне вести конкуренцию, однако стоимость данного устройства выше электрического аналога.

Устройство газового проточного водонагревателя

Открытые и закрытые типы водонагревателей

Бойлеры, относящиеся к открытому типу водонагревателей, предназначены для настенного монтажа, подключаются, в большинстве случаев, к безнапорным водопроводам. Подают воду они на одну точку. Линия выхода горячей воды при этом всегда открыта.

Закрытые же нагреватели, подключаясь к водопроводу для подачи воды, могут обслуживать несколько рядом расположенных точек.

Монтаж водонагревателя

Основные критерии выбора: объем бака и его покрытие

Подобрать бойлер нужного объема – уже на 50% решенный вопрос оптимальной покупки. Необходимо найти золотую середину, чтобы отсутствовала нехватка воды, но при этом, чтобы вода не стояла без дела – следствие большого объема, в результате которого мы потерпим убытки и в плане покупки, и оплате ресурсов, затраченных на эксплуатацию оборудования.

Выбор оптимального объема

Выбор бойлера для дома

В Интернете вы не найдете конкретных формул для расчета нужного для Вас объема бака. В среднем, расход воды на человека в сутки составляет:

• кухонная мойка – 8-16 литров;
• ванна – 60-120 литров;
• душ – 16-27 литров;
• раковина – 6-10 литров.

В общем случае можно воспользоваться следующими ориентировочными данными по объему бойлера для семей разного численного состава:

Внутреннее покрытие бака

На сегодняшний день самыми распространенными антикоррозийными покрытиями в баках считаются:

• титановое напыление;
• нержавеющая сталь;
• эмаль;
• полимерное покрытие.
• Наиболее распространенными и дешевыми считаются покрытия из эмали. Основной их недостаток заключается в высокой чувствительности эмали к температурным перепадам, в результате чего на покрытии появляются микротрещины, что значительно сокращает срок службы водонагревательного устройства.

Самыми надежными считаются бойлеры, бак которых покрыт нержавеющей сталью или титановой эмалью. На нагреватели с такими покрытиями дается гарантия сроком на 7-10 лет.

Устройство бака из нержавейки

Нагревательный элемент

ТЭНы делятся на две основные группы: открытые и закрытые.

Открытый ТЭН контактирует непосредственно с водой, в результате чего скорость нагрева жидкости значительно увеличивается. Однако, в связи с качеством воды в наших коммуникационных системах, ТЭН подвергается коррозии и покрывается накипью, что значительно снижает срок его службы.

Закрытый ТЭН – это изолированный нагревательный элемент в керамической колбе. Его достоинствами считаются:

• Экономичность
• Легкий ремонт
• Длительный срок службы

К недостаткам же можно отнести то, что такие нагревательные элементы не универсальны. В случае поломки замена такого элемента подразумевает замену на такой же ТЭН.

Конструкция нагревательного элемента

На что обратить внимание при выборе водонагревателя?

• Объем бака. Здесь необходимо учесть, куда Вы планируете разместить бойлер с водой, исходить из количества членов семьи, и как часто Вы планируете использовать горячую воду. В случае, если бойлер требуется для мытья посуды – будет достаточным 10 л. Если же вода требуется для принятия ванны, на одного человека в среднем потребуется 50-80 литров воды.
• Внутреннее покрытие, защищающее от коррозии. От покрытия зависит срок службы бойлеров. Наиболее часто потребители отдают предпочтение покрытию из эмали в связи с его низкой стоимостью. Имеет смысл выбрать бойлер, бак которого покрыт нержавейкой или титановым покрытием. Такое оборудование прослужит 7-10 лет. Но стоит такой бойлер на порядок выше аналога с покрытием из эмали.
• Мощность бойлеров. От мощности зависит скорость нагрева воды. Газовые водонагреватели здесь явно выглядят выигрышнее аналогов электрических, т.к. обладают в 2 раза большей мощностью. В случае, если необходимость в срочном нагреве отсутствует, то можно обратить внимание на накопительные электрические водонагреватели, т.к. они гораздо дешевле газовых бойлеров. Важно рассчитать мощность ТЭНа, чтобы исключить вероятность выбивания пробок от больших нагрузок, с которыми электросеть Вашего дома тяжело справляется.

Для того, чтобы в наличии всегда имелась горячая вода, накопительному бойлеру потребуется время, а проточному – мощность. В указанной ниже таблице приведено приблизительное время нагрева воды.

Видеообзор бойлеров

Оцените статью, поделившись с друзьями, пожалуйста:

onkuhnya.ru

Смотрите также

•
  Газовый котел украина
•
  Турбина на котел
•
  Манометр для котла
•
  Антифриз для котлов
•
  Для котлов теплоноситель
•
  Нагрев воды котел
•
  Манометр для котла
•
  Для котлов теплоноситель
• Котел протерм ошибки
•
  Газовый котел термопара
•
  Расход газа котлом
