ВАЖНОЕ О КОТЛАХ. Обвязка котла валдай


Способы обвязки пеллетных котлов Валдай, Пересвет. Установка пеллетного котла, Обвязка котла валдай, обвязка котла пересвет.

« Назад

Обвязка котла Пересвет или Валдай  06.07.2016 11:31

схема обвязки котла Пересвет

Здравствуйте. В этой статье рассмотрим обвязку пеллетного  котла Валдай или котла Пересвет с принудительной циркуляцией теплоносителя. Схемы отопления могут быть разными: одно или двухтрубными,тупиковыми,коллекторными, а обвязка всегда одна.Состоит она из небольшого набора приборов,которые видны на рисунке. Я специально сделал рисунок не схематичным,а наглядным,так как все воспринимают информацию по разному. Начнем по порядку.

  1. Котел –предназначен для нагрева теплоносителя.
  2. Группа безопасности котла-пердназначена для  аварийного сброса лишнего давления в системе отопления, возникающего ,как правило ,при закипании котла. Группа безопасности устанавливается с предохранительным клапаном отрегулированным на 3 атм.Устанавливается на специальный отвод в тыльной части котла. МЕЖДУ ГРУППОЙ БЕЗОПАСНОСТИ И КОТЛОМ НЕ ДОЛЖНО БЫТЬ ЗАПОРНЫХ УСТРОЙСТВ! Подключаем через «американку».
  3. Кран со сгоном, он же «американка»-разъемное соединение предназначенное для снятия того или иного прибора с перекрытием системы. На рисунке «американки» расположены к котлу..Это правильно .Хотя многие спорят. Дело в том,что в котле находится большое количество жидкости(У Пересвет 16 емкость 65 литров) и  при демонтаже котла жидкость мы запираем в котле, а в системе отопления есть свои краны.
  4. Контактное термореле- устанавливается на МЕТАЛЛИЧЕСКУЮ ТРУБУ СРАЗУ ЗА КОТЛОМ и закрепляется входящей в комплект пружиной. Зачем он? Для защиты котла от возникновения конденсата на теплообменнике при топке дровами. Как работает? К реле подводим «фазу»  и соединяем с основным насосом. Основным, потому, что могут быть ещё насосы(теплый пол, контуры, бойлер).дальше всё просто топливо горит, нагревает теплоноситель, он вытесняется в подающую магистраль, нагревая термореле.  Как только температура  достигла установленной Вами -реле замыкается, насос проворачивается, таким образом поддерживается нужная температура. В этом случае термостатические краны, узлы подмеса и прочие девайсы стоящие десятки тысяч рублей не нужны.Да,кстати для пеллетного котла Валдай в термореле нет необходимости. Пеллеты практически сухое топливо и конденсат не образуется .Если, конечно,  Вы не топите  котел Валдай постоянно дровами.
  5. Насос. В обозначении можно видеть цифры UPS 25-40 A 180, что это? UPS-трёхскоростной насос,25-внутренний диаметр патрубков насоса, мм. 40-максимальный напор. А-исполнение корпуса ,180 монтажная  длина мм. Направление потока указано стрелкой. Подбирается расчетно. Для справки- на дом до 300м2 хватает ,как правило, насоса  до 32-60.
  6. Фильтр- устанавливается для улавливания грязи в системе и продления «жизни»насосу. Направление потока указано стрелкой.
  7. Кран запорный –установлен в этом месте для обслуживания насоса и фильтра, перекрывая его и «американку»можем снять насос, обслужить фильтр. Вытекающей жидкостью можно пренебречь.
  8. Кран заполнения и слива системы- через него заливаем и накачиваем давление. НЕ БОЛЕЕ 1,5атм.
  9. Расширительный бак с отсечной муфтой. Как подобрать? При эксплуатации системы на воде объем расширительного бака 10% от объема системы. На незамерзающей жидкости 15%. НО надо помнить ,что объем бака используется не весь. Для примера- на систему объемом 150 литров незамерзайки объем расширительного бака 24литра.Давление в баке регулируется путем накачивания или выпуска воздуха через ниппель расположенный в задней части бака. Давление в баке должно быть на 0,2 атм. МЕНЬШЕ чем давление в системе. Отсечная муфта-это устройство позволяющее отсоединить бак без дополнительных запорных устройств. В муфте применен клапан, который при откручивании гайки запирает жидкость в трубопроводе. Можно использовать и два крана с тройником, но тогда снимите с них рукоятки, иначе кто-нибудь обязательно их закроет.

pelletsistem.ru

Подключение электрокотла Установка пеллетного котла, Обвязка котла валдай, обвязка котла пересвет.

« Назад

Подключение электрокотла к пеллетному котлу Валдай.  04.07.2017 14:21

Подключение в систему электрокотла.

                Здравствуйте, в этой статье рассмотрим подключение электрокотла к пеллетному котлу Валдай . Прежде всего –для чего он нужен? А нужен электрокотел для повышения энерговооруженности дома в случае неисправности пеллетного котла и для экономии денег(при использовании дешёвого тарифа).При эксплуатации котла на дровах использование электрокотла позволит комфортно пережить ночь. На рисунках я показал схему с котлом Пересвет Т. Но и при эксплуатации пеллетного котла Валдай или котла Валдай Д схемы справедливы, из них нужно только удалить  контактное термореле 4. (Рис.1и 2) так как функция управления циркуляционным насосом уже есть в блоке управления пеллетной горелкой .

Какие бывают электрокотлы? А бывают они двух типов –котлы которые представляют из себя нагреватель и все и котлы в корпусе которых смонтирован не только нагреватель и управляющая автоматика, но и насос и экспанзомат. На рис.1. указан именно такой котел. Конструкция электрокотла зачастую обуславливает и схему подключения, ведь подключить котел в сборе с насосом последовательно не получится. Сначала рассмотрим параллельную схему подключения в которой у электрокотла установлен насос с меньшей производительностью ,чем основной насос

В котле горят дрова или в горелке горят пеллеты, жидкость в котле нагревается и циркулирует через систему отопления, проход жидкости через электрокотел перекрыт тарельчатым обратным клапаном.

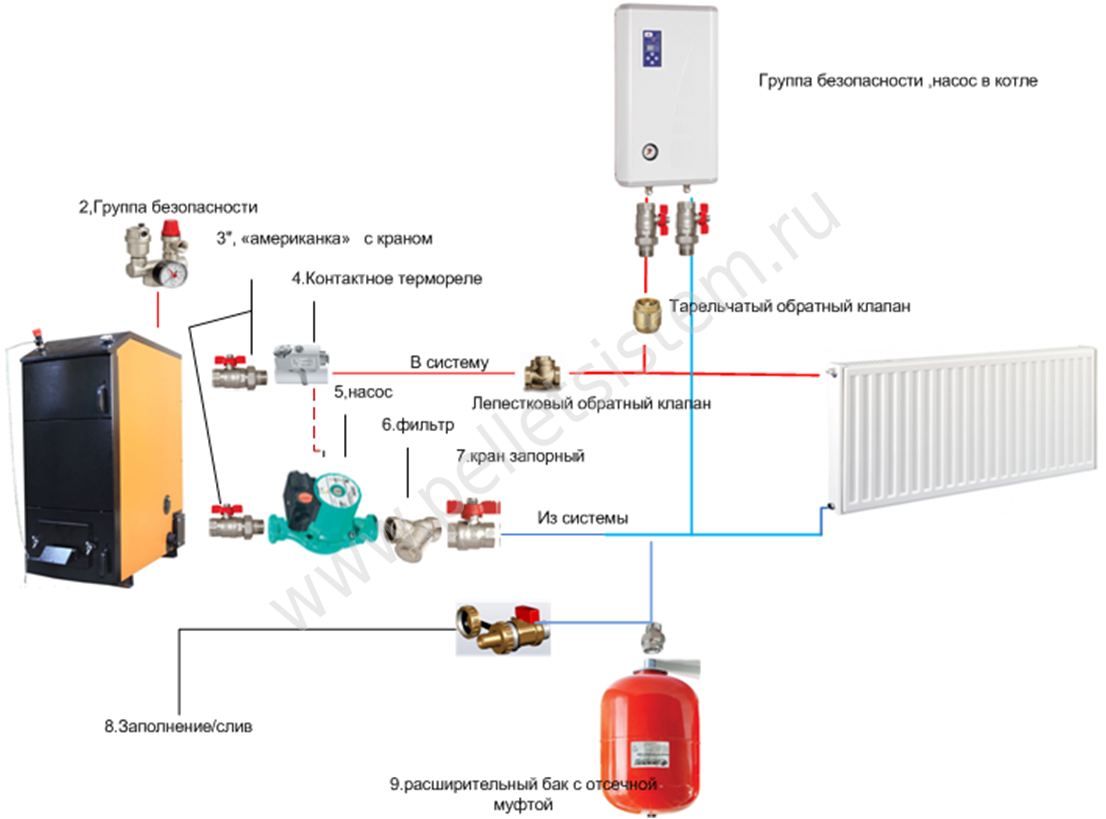

    эл.котел параллельно



Рис.1.

Но , предположим, пеллеты или дрова закончились, или возникли технические неисправности оборудования- жидкость в системе остывает ,тогда по команде управляющей электроники (комнатный датчик электрокотла)включится электрокотел, жидкость будет циркулировать минуя пеллетный(твердотопливный) котел, не охлаждаясь через дымовую трубу. Блок управления пеллетного котла «Валдай» также может автоматически по заданному алгоритму переключать работу пеллетного и электрокотла. Пользователь также может это сделать либо через блок управления мануально, либо посредством СМС команд.

                Теперь рассмотрим подключение последовательное. Блок управления котла Валдай в этом случае не только включает и выключает электрокотел ,но и управляет им через включение-выключение пускателя.Так обычно подключают  котлы представляющие собой просто нагреватель. Они как правило недорогие , но и рекламаций по ним больше.

                В этой схеме также все несложно. Котлы в этом случае устанавливаются на байпасе, чтобы при ремонте одного из котлов сохранялась циркуляция

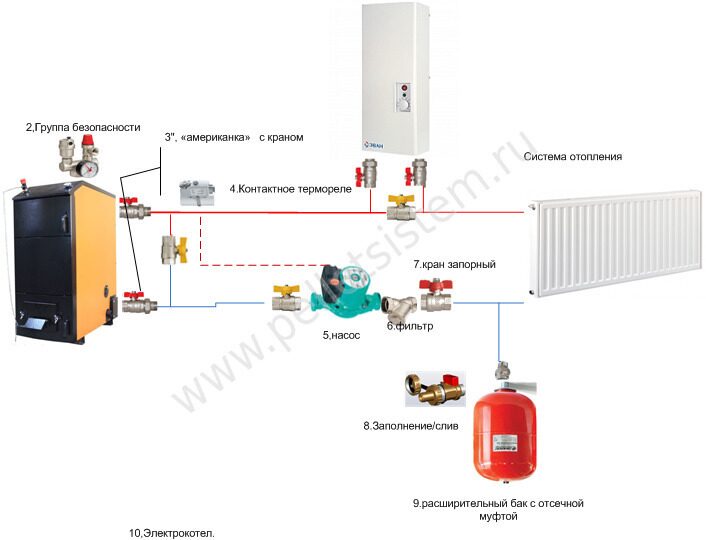

  электрокотел последовательно

Рис.2.



К недостаткам данного подключения можно отнести охлаждение теплоносителя через теплообменник неработающего твердотопливного(пеллетного) котла. К достоинствам –меньшую стоимость системы(1 насос,экспанзомат,менее дорогой электрокотел),простоту управления температурой теплоносителя(через блок управления пеллетным котлом),простую гидравлику системы.

pelletsistem.ru

Задать вопрос специалисту

Владимир 29.06.2016 13:33 Здравствуйте, расскажите о преимуществах и недостатках Пересвета и Валдая!

Ответ: Пересвет или Валдай?Здравствуйте. Очень часто наши заказчики при предварительном разговоре склоняются к выбору комбинированного котла, объясняя свое желание сжечь в котле обрезки со стройки и т.д. Некоторые купив Пересвет и эксплуатируя его только на пеллетах сожалеют о выборе. В этой статье рассмотрим два типа котлов выпускаемых ООО ОБЩЕМАШ. Сразу оговоримся: пеллетное оборудование на этих котлах идентично и сравнению не подлежит , а мы обратимся к теплообменникам,( боле подробно о горелках в статье « Механическая или пневматическая очистка горелки? Что выбрать?»)Итак-Валдай или Пересвет? В первую очередь обратим внимание на конструкцию и тип котла.-Пересвет- шахтный котел нижнего горения.Слово «шахтный» означат, что у котла есть загрузочная шахта, этакое «хранилище» для дров, в которое мы закладываем дрова с запасом,а горят они внизу и по мере прогорания новые дрова опускаются под действием силы тяжести вниз. Какие достоинства этого типа? Безусловно-длительность горения( 6-7 часов) при работе на твердом топливе и высокий КПД за счет трёхходового теплообменника. Для тех потребителей у кого есть время и желание отапливать свой дом дровами это важный аспект. Но при всех плюсах, у этого типа котлов есть минусы. А именно - вес и габариты котла, стоимость, затрудненность обслуживания, за счет многоходового теплообменника, и наверное самое главное, что редко проговаривают продавцы- невозможность получения тепловой мощности ниже 50% без вмешательства в конструкцию котла. То есть-16 киловаттный котел минимум может выдать 8кВт. Поэтому брать котел с «запасом» не рекомендуется, встанет вопрос- куда деть лишне тепло, чтобы в межсезонье котел не закипел.-Валдай- этот котел разрабатывался с учётом опыта эксплуатации многих котлов. Он спроектирован изначально под пеллеты. Дрова являются резервным топливом. При работе на дровах длительность горения 1,5-2 часа.Надо отметить, что основные модели котлов на нашем рынке (Дон, КЧМ, Яик, Куппер) на дровах обеспечивают такую же длительность горения. А цифры в паспортах 4 часа- это режим тления, в реальных условиях ничего кроме сажи не приносящий. К достоинствам можно отнести следующее: малые габариты котла, которые позволяют разместить его в небольших котельных, малый вес, легкость и простота чистки теплообменника, так как он выполнен из профильной трубы прямоугольного сечения ,расположенных под углом удобным для обслуживания, газоплотность и как следствие, высокий КПД.Подытожим вышенаписанное:Пересвет- отличный дровяной котел с пеллетной приставкой позволяющий при работе на дровах подходить к котлу 2-3 раза в сутки, также работает и на пеллетах.Валдай –хороший пеллетник с возможностью аварийной работы на дровах.

Денис 15.03.2016 13:50 Здравствуйте, интересует информация по обвязке твердотопливного котла.

Ответ: В этой статье рассмотрим обвязку твердотопливного котла в системах с принудительной циркуляцией теплоносителя. Именно ТВЕРДОТОПЛИВНОГО. Само название подразумевает использование твердого топлива, горение которого быстро не остановить и котел может закипеть. Как продлить в этом случае жизнь котла? Всё просто - циркуляционный насос устанавливается ТОЛЬКО НА ОБРАТКЕ!!! Почему? Подающая магистраль выходит из верхней точки котла и в случае кипения или воздушной пробки насосу просто нечего будет качать ,а в обратке всегда будет жидкость и котел в любом случае будет охлаждаться. Это и есть главное отличие от обвязки любых других котлов. Будущие владельцы Валдая скажут: «У меня пеллетный котел с автоматикой . Всё верно при достижении 92 градусов и 5 секунд времени автоматика отключит подачу пеллет, выгорание того что находится в горелке происходит за 5-6 минут и закипеть котел просто физически не может. Но случаи в которых придётся и в Валдай положить дрова могут быть. Поэтому :-Правило № 1- Насос на обратке.Расширительный бак он же экспанзомат перед насосом, так у насоса в этом случае большая производительность.-Правило № 2-фильтр-грязевик после насоса.-Правило№3-любое устройство в системе должно быть установлено с возможностью снятия и обслуживания без слива системы.Чем обвязывать? Чем хотите. Желательно на подаче использовать металл(1,5-2 метра) он будет дополнительным радиатором в случае закипания. При подключении Пересвета необходимо предусмотреть подключение датчиков к металлу сразу перед и после котла, так как датчики у Пересвета выносные.
