Рекомендации по установке электрических котлов Руснит. Схема котла руснит

Рекомендации по установке электрических котлов Руснит

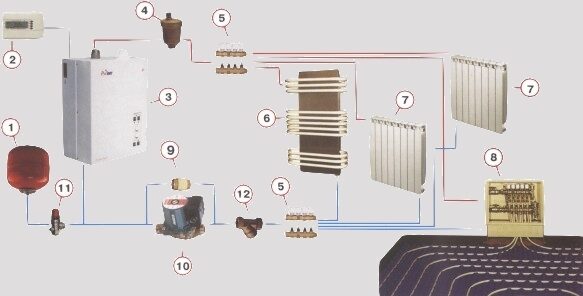

1. Расширительный бак2. Программатор3. Котел4. Воздухоотводный клапан5. Коллектор6. Полотенцесушитель7. Радиатор8. Система «теплый пол»9. Обратный клапан10. Циркуляционный насос11. Предохранительный клапан12. Фильтр грубой очистки

Подбор котла

Объем помещения, обогреваемый 1 кВт мощности оборудования в зависимости от теплоизоляции дома:

1. Толщина стен 1,5-2 кирпича с теплоизоляцией, или то же из бруса или сруб. Площадь окон и дверей не более 15%(хорошо утепленный дом для зимнего проживания) – 20-25 куб. м.

2. С улицей граничат 2 или 3 стены толщиной не менее, чем в один кирпич с теплоизоляцией или из бруса, общая площадь окон и дверей до 25% (средне утепленный дом) – 15-20 куб. м.

3. Панельные стены с внутренней облицовкой, изолированная крыша, без сквозняков (утепленный летний домик) – 10-15 куб. м.

4. Тонкие стены из лесоматериалов, панелей из гофрированного металла и т.п. (вагончик, кабинка, караулка) – 5-7 куб. м.

Подбор экспансомата

Оптимальный объем экспансомата для конкретной системы отопления зависит от следующих факторов:Общий объем теплоносителя в системе – сумма объемов котла, радиаторов, подводящих труб и других элементов, содержащих теплоноситель. Объем подводящих труб приведен в таблице в зависимости от диаметра и на один погонный метр трубы. При расчете этот показатель нужно умножить на общую длину трубы указанного диаметра.

Преимущества экспансомата

При установке экспансомата Вы избавитесь от следующих проблем, связанных с открытой расширительной емкостью:

1. Более дорогой монтаж и установка в отопительную систему по сравнению с экспансоматом (верхняя точка установки, подводящие трубы и т.д.).

2. Необходимость постоянного добавления воды в систему из-за ее испарения из открытой емкости.

3. Увеличение коррозии и накипиобразования на ТЭНах в следствии растворения воздуха (в первую очередь кислорода) в воде в открытой расширительной емкости.

4. Потери тепла за счет испарения теплоносителя из открытой расширительной емкости и большой длины к ней подводящих труб.

heatsim.narod.ru

Характеристики и особенности электрических котлов отопления Руснит серий М и НМ

Характеристики и особенности электрических котлов отопления Руснит серий М и НМ

Продукция российской фирмы «Руснит» давно известна потребительскому рынку. Специализируясь на изготовлении электрических котлов для обогрева, она себя зарекомендовала как надежный производитель с многолетней историей. Благодаря применению современных технологий за довольно короткое время было освоено производство электрических котлов, как для использования в частных жилых помещениях, так и для больших площадей (цеха, офисы и т.д.). На производстве действует система контроля качества, основанная на требованиях международного сертификата ISO 9001.

Обзор продукции Руснит

Электрические котлы серии М

Данная серия продукции фирмы обладает самым широким ассортиментом. Модели отличаются мощностью, габаритными размерами и площадью отапливаемого помещения. Схематически конструкция электрического котла показана на рисунке:

Общая схема котлов Руснит марки «М»

Благодаря простоте конструкции они доступны для большей части населения. Но есть и обратная сторона — для полного оснащения отопительной системы необходимо дополнительно устанавливать расширительный бак и насос.

Технические показатели котлов, начиная от 203М по 209М во многом схожи, что практически никак не отображается на изменениях в конструкции. Основные характеристики представлены в таблице:

Технические характеристики котлов 203М-209М

Модели 203 м и 204 м. не имеют пошагового переключения режимов мощности нагрева. Начиная с 205М такая функция присутствует и позволяет регулировать режимы работы пошагово. Еще одним немаловажным отличием является увеличение объема емкости бака до 7 л. начиная с 205М.

В электрических котлах, начиная с 205м добавлены следующие элементы:

• Соединительная плата температуры воздуха. Подключение ее к термостату позволяет регулировать работу котла в автоматическом режиме.
• Блок управления насосом.
• Общее заземление.

По умолчанию все виды котлов комплектуются термическим выключателем, срабатывающем при превышении 90°С. В качестве теплоносителя можно использовать как простую воду, так и незамерзающую жидкость для систем отопления.

Требования подключения котлов к системе отопления стандартные и не требуют соблюдения особых эксплуатационных условий.

Рекомендуемая схема подключения электрических котлов Руснит 203М-209М

Электрические котлы серии НМ

Следующим шагом инженеров фирмы «Руснит» стал новый вид электрических котлов. объединивший в себе элементы отопительной системы. Все нагревательные приборы серии НМ имеют в своей конструкции дополнительный функционал:

• Циркулярный насос. Его работа значительно уменьшит время циркуляции энергоносителя в системе, что приведет к уменьшению энергопотребления.
• Большой расширительный бак на 10 л.
• Предохранительный клапан.
• Регулирование нагрева энергоносителя в зависимости от температуры в помещении.

Объединив все эти функции в одном корпусе, фирма «Руснит» вышла на рынок отопительного оборудования с новым котлом, именуемый в народе «мини котельная». Преимущества монтажа электрических котлов серии НМ:

1. Уменьшение затрат на приобретение обязательных элементов отопительной системы – насоса, предохранительного клапана, расширительного бачка.
2. Большой выбор моделей, отличающихся техническими характеристиками – мощность, режимы работы насоса.
3. Простота подключения. Достаточно подсоединить патрубки к системе отопления, обеспечить безопасность работы и обслуживания (заземление, автоматические выключатели сети) и котел готов к нагреву теплоносителя.

Помимо этой серии, компания выпускает котлы марки К, специально адаптированные для сельской местности. Их конструкция практически полностью подобна серии М, но для сопряжения работы ТЭНов в конструкцию включено низковольтное реле.

По материалам сайта: http://dearhouse.ru
