Устройство и принцип работы дымохода для твердотопливного котла. Дымоход котла


Как правильно сделать дымоход для котла в частном доме

Статьи на эту тему:

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

дымовая труба дымоход из кирпичаВ дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода для котла из кирпичаКладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоход керамический для котла в частном домеДымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Дымоход керамический для котла в частном домеКерамический дымоход в разрезе:

  •  труба керамическая,
  •  утеплитель,
  • оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

Дымовая труба дымоход из бетонных блоковКерамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Стальной дымоход с керамическим вкладышем для частного домаКерамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымоход для котла частного дома в кирпичной кладкеДымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Керамический дымоход для газового котла с закрытой камерой сгорания

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Керамический дымоход для котла в частном домеОболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Посмотрите видео урок на тему «Устройство и монтаж керамического дымохода»:

Стальной дымоход

Стальной дымоход для котла в частном домеСтальной дымоход на фасаде дома должен гармонировать с архитектурой дома и нравиться хозяину.

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 оС изготавливают из нержавеющей стали толщиной 0,5-0,6мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Трубы стального дымохода для котла частного дома
Трубы стального дымоходаСлева сэндвич — двухстенная.Одностенная — справа.

Стальные дымоходы изготавливаются в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

2. Одностенную трубу используют также для реконструкции кирпичного дымохода, приспосабливая его для работы с газовым котлом. Стальную одностенную трубу дымохода просто вставляют сверху в канал кирпичной трубы. Для вставки в существующую кирпичную трубу с прямоугольным каналом выпускают стальные трубы овального сечения.

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Стальной дымоход камина, собранный из двустенных сэндвич-модулейСтальной дымоход камина, собранный из двустенных сэндвич-модулей, может служить эффектным украшением интерьера.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

Стальной коаксиальный дымоход - труба в трубе, для газового котла на крыше частного домаСтальной коаксиальный дымоход — труба в трубе, для газового котла на крыше частного дома

4. Для котлов с закрытой камерой сгорания выпускают стальные воздушно-дымоходные системы — коаксиальные каналы труба в трубе. По внутренней трубе отводятся дымовые газы, а по наружной подается к котлу воздух для горения топлива. Стоимость таких дымоходов достаточно высока.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива. Дымоход выбирают по следующим параметрам:

  • По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
  • По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе). Выпускаются также и универсальные по этому параметру дымоходы.
  • По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
  • По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
  • По стойкости к возгоранию скопления сажи в дымоходе.  Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000 оС.
  • По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе. Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

При устройстве дымохода для котла с естественной тягой следует выполнить ряд общих требований, которые не зависят от того, из какого материала сделана труба:



Дымоход должен быть герметичным, наличие трещин, щелей, отверстий не допускается.



Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000мм. под углом не более 30 град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

В дымоход рекомендуется установить автоматический ограничитель тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход ниже места соединения трубы с котлом. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Особые требования к устройству дымохода обычно указываются в технической документации к котлу. Прежде, чем выбрать дымоход — выберите котел. Узнайте из технической документации требования к дымоходной системе котла.



Производительность дымохода — величина тяги, определяется температурой отходящих газов и размерами воздушного канала трубы. Чем больше температура газов, сечение и высота канала дымоходной трубы, тем выше величина естественной тяги в дымоходе.



Рекомендуемые размеры дымохода для современного котла с температурой отходящих газов 250-450 град.С.



Размеры дымохода котла с естественной тягой
Минимальная высота дымохода для котла с естественной тягой в зависимости от мощности котла и размеров воздушного канала трубы.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

выбор дымохода для газового котлаПринципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение на следующей странице 2:

Читать страницу: Страница 1, Страница 2

Еще статьи на эту тему

domekonom.su

Как правильно сделать дымоход для твердотопливного котла

Незаметно за праздниками зима приблизилась к своей середине. Уже совсем скоро начнутся традиционные дачные посадочные хлопоты. Но пока на улице холодно и впереди ещё ожидаются февральские морозы. Комфорт и уют в жилище связаны с теплом. А достаточно ли его в загородном доме, напрямую зависит от отопительного оборудования и правильной его установки.

ДымоходДымоход

Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.

Дымоход котла — не для Санта Клауса

Всем известно, что новогодне-рождественский персонаж Санта Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.

Дымоход котла - это не для Санта КлаусаДымоход котла — это не для Санта Клауса Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.

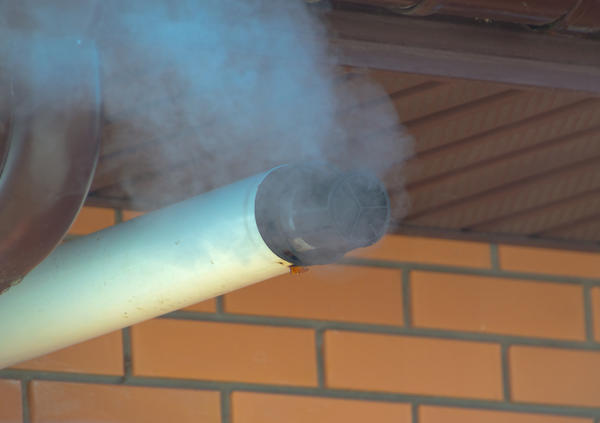

Дымоход газового котла: требования по монтажу отличаютсяДымоход газового котла: требования по монтажу отличаются

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.

Сечение

Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.

Диаметр дымохода зависит от устройства котлаДиаметр дымохода зависит от устройства котла

Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность. Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.comВозникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.comТурбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.

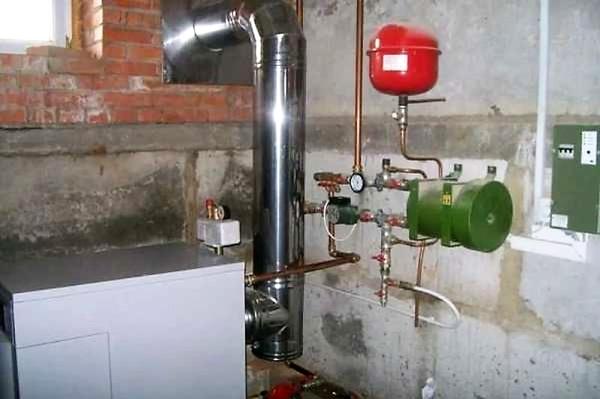

Правильно устроенный дымоход - эффективная работа оборудованияПравильно устроенный дымоход — эффективная работа оборудования

Высота

Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.

Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.

Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.

Высота трубы относительно конькаВысота трубы относительно конька

На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.

Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта http://trubamaster.ruВысокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru

Аккуратнее на поворотах

Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.

Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.Разгонный участок дымохода. Фото с сайта sovet-ingenera.comРазгонный участок дымохода. Фото с сайта sovet-ingenera.com

Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.

Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.

Каждому своё место

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

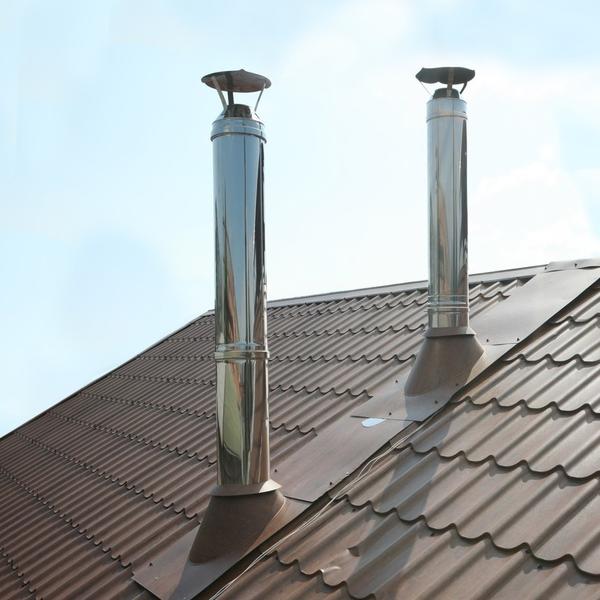

Каждому дымоходу своё местоКаждому дымоходу своё место

Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.

Зачем дымоходу «шуба»

Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.

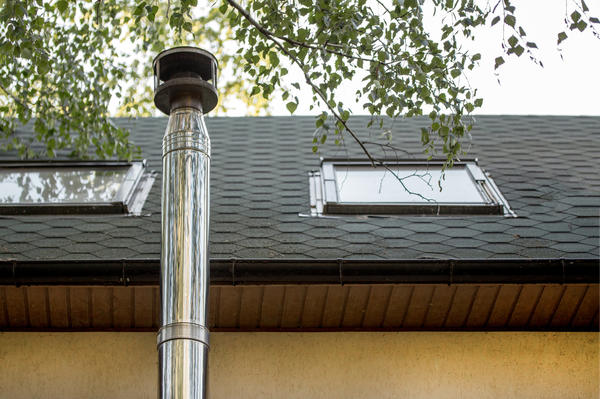

Труба дымохода, проходящая по наружной стене домаТруба дымохода, проходящая по наружной стене дома

В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Для дымоходов лучше использовать трубы с теплоизоляциейДля дымоходов лучше использовать трубы с теплоизоляцией

Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.

Конденсатосборник на дымовой трубе. Фото с сайта https://roofs.clubКонденсатосборник на дымовой трубе. Фото с сайта roofs.club

Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Дымоходы необходимо регулярно чиститьДымоходы необходимо регулярно чистить

Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.

7dach.ru

Дымоход для твердотопливного котла: какой лучше, высота, крепление

Как делают дымоход для твердотоплевного котлаОдной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.

Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.

Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Тяга для дымохода

Сила тяги зависит от нескольких факторов:

  1. Длина трубы.
  2. Наличие поворотов.
  3. Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Дополнительные особенности дымохода

Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.

Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.

Химическая нейтральность

Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды

Надежность

Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

Размер сечения (кв. м) определяется по формуле:

объём расходуемого топлива (м3/с) / скорость газов.

Дымоход может иметь разную форму сечения:

  • Круг.
  • Прямоугольник.

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

  • Кирпич.
  • Металл.
  • Керамика.

какой дымоход лучше для твердотопливного котла Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.

Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

  • Титан.
  • Никель.
  • Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

  • Невысокая тепловая инертность.
  • Никогда не появляется коррозия.
  • Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Устройство и монтаж

Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:

  • По движению дыма.
  • По конденсату

Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:

  1. Стакан.
  2. Сэндвич трубы.
  3. Сборник конденсата.
  4. Искрогаситель.
  5. Оголовок.
  6. Очиститель.

Чтобы создать надежное соединение устанавливаются:

  • Переходники.
  • Тройники.

Стыки скрепляются хомутами с внешней стороны.

Технологические требования

Необходимо соблюдать следующие технические требования:

  • Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
  • Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
  • Запрещается наличие прогибов.
  • Очень важна длина (3 — 6 метров).
  • Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
  • Возвышение оголовка над крышей должно превышать 100 см.
  • Крепление трубы к стене, выполняется с шагом 1,5 метра.
  • Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Высота трубы

Этот размер определяется СНиП, который устанавливает определенные параметры:

Расположение трубы

  • Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
  • Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
  • При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
  • Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.

Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Подклчюение твердотоплевного котла

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.



Похожие статьи:

vseprotruby.ru

устройство и нормативы » SanDizain.ru

дымоход для газового котлаУстройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.

Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга. дымоход для котла

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

  • стойкость к большим температурам;
  • высокие антикоррозийные качества;
  • химическая инертность.
материал для дымохода

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

как устроен дымоход

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

керамический дымоход

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

виды дымохода для газового котла

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

монтаж дымохода

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

правила монтажа дымохода

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.
как вывести дымоход для газового котла

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

как сделать дымоход

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

  1. обязательно должна быть организована хорошая тяга;
  2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
  3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
  4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
  5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

отопительный газовый котел

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото

дымоход для газового котла

дымоход для газового котла дымоход для газового котла

дымоход для газового котла

дымоход для газового котла дымоход для газового котла

дымоход для газового котла

sandizain.ru

Как сделать дымоход для твердотопливного котла: расчёты и пошаговая инструкция

Подключенный к котлу дымоход: его основание

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

  • Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.
Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

  • Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Советуем прочитать статью о монтаже металлического дымохода своими руками в дополнение к данному материалу.

Металлический дымоход для твёрдотопливного котла

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

  • Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
  • Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

  • Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
  • Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

  • Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.
Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

  • При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
  • Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
  • При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Мощность котла, кВт Диаметр, мм Высота, м
18 130 7
28 150 8
45 150 9
65 200 10
90 250 11-13
Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

  • Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.
Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

  • Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
  • При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
  • Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.
Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

  • Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
  • Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

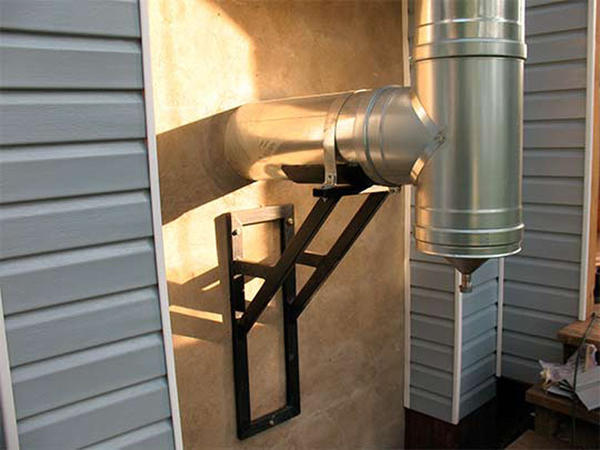

Схема монтажа металлической трубы дымоотведения

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

kamin-maker.ru

Дымоход для твердотопливного котла - основные виды и их достоинства и недостатки

ГлавнаяДымоходУстройство и принцип работы дымохода для твердотопливного котла 23.12.2014

Твердотопливный котел является одним из традиционных отопительных приборов, своего рода классикой. Но чтобы он должным образом функционировал и был предельно удобен в эксплуатации, ему необходим дымоход. Итак, сегодня мы поговорим о том, что собой представляет дымоход для твердотопливного котла, рассмотрим особенности его конструкции, а также выясним, можно ли сделать его своими руками.

Дымоход для твердотопливного котла

Смотрите так же — схемы принцип работы твердотопливных котлов

Содержание статьи:

Конструкция дымохода и принцип работы

Грубо говоря, дымоход – это специальная труба, предназначенная для вывода дыма –  результата горения твердого топлива – из помещения. Дабы этот прибор был максимально эффективным, необходимо придерживаться целого ряда условий. Так, дымоход должен обеспечивать следующие вещи.

  • Подачу воздуха в котел в необходимом количестве для того, чтобы тот смог полноценно функционировать.
  • Нормальную тягу, которая, по сути, и является главным параметром эффективности такого рода оборудования, демонстрирующим скорость вывода дымовых газов за счет той же температурной разницы.

Схема работы

Если вы намерены соорудить дымоход (а вы, скорее всего, планируете это сделать), то вы должны знать. Что среднестатистический котел на твердом топливе оснащается специальным оборудованием, которое не даст вам поддерживать перманентную температуру горения в топке. По этой причине, если вы:

  • сжигаете уголь, то температура дымовых газов может достигать 500-600°С;
  • сжигаете дрова, то температура дыма будет несколько ниже – порядка 100-300°С.

Все это говорит лишь об одном: при установке вы должны обеспечить максимальную устойчивость к высоким температурам такого оборудования, как дымоход для твердотопливного котла.

Возможно вас так же заинтересует наша статья о пеллетных котлах

Обратите внимание! Чем меньше в дымоходы горизонтальных отрезков, заужений или различных изгибов, тем лучше для вас!

Дело в том, что дым поднимается из котла по спирали, и при каждом таком повороте эта спираль ломается, дымовые газы попросту  перемешиваются, меняя курс передвижения. Более того, стенки дымохода создают сопротивление движению дыма, поэтому идеальный дымоход должен быть круглым, иметь гладкие стены. Если форма будет, к примеру, прямоугольной, то завихрения в такой трубе будут создавать препятствия для движения дыма, что только ухудшает тягу. Но это мы немного забежали наперед, рассмотрим сначала, что нужно учесть в процессе установки.

Что нужно учесть при установке дымохода?

  • Насколько ускоряется свободное падение.
  • Какова длина дымохода.
  • Средняя внешняя/внутренняя температуры.
  • Высота.
  • Форма сечения конструкции.
  • Общая площадь канала.
  • Насколько стены гладкие (измеряется в коэффициенте трения).
  • Какова скорость движения дымового газа.

Структура дымохода

Читайте так же основные требования к дымоходам для газового котла — подробности тут

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

  1. кирпичные;
  2. керамические;
  3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Кирпичный дымоход

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Структура керамического дымохода

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

керамический модульный дымоход

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде.

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Стальной дымоход

Особенности строительства дымохода в доме

Дабы правильно выбрать дымоход для твердотопливного котла, необходимо выяснить, каковы будущие условия его работы и параметры дымовых газов. Все это будет зависеть не только от топлива, но и от самого отопительного прибора.

Особенности монтажа

При выборе дымохода обратите внимание на следующее.

  • Какова стойкость к возгоранию сажи, осевшей на стенках конструкции?
  • Какова температура дымового газа?
  • Коррозийная стойкость – обозначается концентрацией серы в дыме. Исходя из этого, дымоходы бывают трех типов:
  • для газового топлива;
  • для жидкого топлива и дров;
  • для торфа и угля, при горении которых концентрация серы может превышать 0.2 процента.
  • Имеется ли в дымоходе конденсат? В одних моделях имеется сборник конденсата, другие же рассчитаны на «сухую» работу. Помните об этом.
  • Каково давление газов? Ведь продукты горения могут выводиться как естественной вытяжкой, так и принудительным путем. В последнем варианте давление будет высоким.

Разумеется, если вы не сильны во всем этом, то выбор дымохода желательно специалисту. Дело в том, что производители зачастую указывают в документации минимальные показатели.

Общие правила монтажа

Существует ряд правил, в соответствии с которыми должны устанавливаться дымоходы для котлов на твердом топливе, в том числе и своими руками.

  1. Соблюдайте все правила и требования, предусмотренные противопожарной безопасностью.
  2. При монтаже позаботьтесь о том, чтобы можно было почистить конструкцию, отремонтировать, а также, чтобы выводился конденсат.
  3. Сечение конструкции должно строго соответствовать конструкции самого котла.
  4. Высота дымохода не должна превышать пять метров.
  5. Его горизонтальные участки – не более одного метра.
  6. Наконец, необходимо строго следовать всем требованиям и рекомендациям производителей.

Видео инструкция

Минимальная высота

О некоторых условиях сборки и подключения

Все функциональные элементы конструкции как котла, так и дымохода, должны устанавливаться с использованием специального герметика, обладающего жаропрочными характеристиками. А если диаметр стыков разный, то потребуются еще и фитинги-переходники.

  • если дымоход утеплен, то он монтируется путем помещения одной трубы в другую;
  • стальные конструкции оборудуются «по конденсату»;
  • наконец, все, что располагается между котлом и переходниками, «по дыму».

Сам канал соединяется путем гильзовки, но так, чтобы оставался незначительный зазор. Для скрепления дымоходов-сэндвичей из стали применяются заклепки либо саморезы. Если конструкция наружного типа, то она крепится к стене на высоте примерно 1,5 метра посредством металлических кронштейнов или хомутов. Если дымоход для твердотопливного котла состоит из нескольких элементов, то каждый из них должен крепиться по отдельности.

Монтаж специальном канале

Если высота конструкции на 1,5 метра выступает над крышей, то позаботьтесь о дополнительном креплении для жесткости. Завершающим этапом монтажа должна стать установка защитного «грибочка» на верхней части конструкции.

Обратите внимание! Кирпичные дымоходы, будучи самым дешевым вариантом, рекомендуются к использованию только для котлов, работающих на дровах. Во всех остальных случаях используйте другие материалы!

Собственно, так и должен происходить монтаж. Помните, что именно от него во многом зависит эффективность оборудования в будущем!

Вам может понравиться

v-teplo.ru

какой лучше, расчет высоты и диаметра при монтаже

Самыми распространенными все еще остаются твердотопливные котлы, рассчитанные на сжигание угля, брикетов и обычных дров. Это поясняется их доступностью и простотой эксплуатации. Часто нет возможности заменить их на более экономичные газовые или жидкостные котлы. В любом случае для нормальной эксплуатации, нужны дымоходы для твердотопливных котлов. Их задача отвод дыма, продуктов горения, золы от топки. Они должны обеспечивать оптимальную тягу, которая способствует активному отводу газов и подсосу свежего воздуха, необходимого для прогорания топлива.

Для обустройства дымохода можно выбрать вариант среди нескольких конструкций в зависимости от материала, из которого он будет изготовлен.

Содержание статьи

Типы используемых дымоходов

Для постройки дымохода используются различные материалы, все они имеют свои особенности в изготовлении и эксплуатации. Можно выделить четыре основных варианта:

  • Огнеупорный кирпич;
  • Металл;
  • Керамика и стекло;
  • Асбоцементные трубы.

Кирпичный

Печи на угле и дровах, котлы и камины изначально снабжались дымоходом часто квадратного или прямоугольного сечения, сработанным из огнеупорного кирпича. Распространение получили за счет доступности материалов и отлаженного процесса возведения. Собственно на этом его преимущества и заканчиваются.

Квадратное сечение с наличием прямых углов плохо сказывается на аэродинамике дымохода. Возникают паразитные завихрения в углах, которые снижают тягу и способствуют отложению продуктов горения топлива на стенках канала.

Кирпичный дымоход изнутри

Кирпичный дымоход изнутри

Кирпичный дымоход обладает огромной тепловой инертностью, то есть долго прогревается и после столь же долго остывает. Внутренняя поверхность канала продолжительное время находится под действием температуры, близкой к точке росы, что способствует образованию конденсата. Кроме этого шероховатости кирпичной кладки и наличие завихрений в углах усиливают эффект и при других температурах.

В результате прогорания твердого топлива образуется целый сонм различных химических соединений и газов, в том числе и водяной пар. При сгорании любого топлива в реакцию вступают с одной стороны углерод, сера и водород, и с другой – окислитель, кислород, кроме этого обязательно имеются несгораемые части – зола.

Вода конденсата смешивается с золой, образуя прочный осадок. Совместно с продуктами горения серы и углерода вода образует кислоты. Под действием этих веществ дымоход быстро разрушается, образуется толстый слой черных, маслянистых отложений, ухудшающий тягу.

Металлические

Современный дымоход представляет собой металлическую трубу круглого сечения из черного металла, нержавейки или оцинкованной стали. Эти материалы существенно превосходят по техническим характеристикам огнеупорный кирпич. Дымоходы способны создать идеальные условия для работы котла или печи. Круглое сечение канала исключает наличие паразитных завихрений. Гладкая поверхность препятствует оседанию золы, конденсата и прочих составляющих дыма.

Трубы черного металла не способны противостоять кислотам, которые образуются в результате смешения конденсата и продуктов горения, потому ждать от них долговечности не приходится. Кроме того ситуация резко ухудшается в условии действия высоких температур. Используются только в качестве временного решения.

Оцинкованная сталь лучше противостоит воздействию агрессивной среды и коррозии, однако, имеет ограничение по максимальной температуре эксплуатации до 450 ºС, что неприемлемо для котлов на твердом топливе.

Самым лучшим решением для дымохода является применение нержавеющей стали серии 3хх (310, 316, 321 и т.п.). Стали этих марок выдерживают воздействие агрессивных сред, способны противостоять коррозии, что обеспечивает их долголетие. Главное, что максимальная температура может достигать 1000оС без существенного влияния на конструкцию дымоотвода.

Все металлические конструкции обладают малым весом, просты в установке и эксплуатации. Способны быстро прогреваться по всей протяженности, улучшая тягу, котел гораздо быстрее выходит в рабочий режим.

Дымоход сэндвич - хороший вариант для котла на твердом топливе

Дымоход сэндвич — хороший вариант для котла на твердом топливе

Керамические и стеклянные

Эксклюзивный вариант дымоходов. У керамики и стекла фактически нет конкурентов в плане долговечности и прочности, стойкости к коррозии и воздействию кислот. Они создают идеально гладкую внутреннюю поверхность, с которой даже при продолжительной эксплуатации любой осадок легко счищается в ходе механической очистки или самостоятельно опадает или стекает вниз в подготовленную ревизию.

Керамический дымоход способен выдерживать температуру до 1200оС, что делает вполне пригодным способ очистки пиролизом. Под действием высокой температуры выжигается зола и все остальные включения, после чего они либо выходят наружу с дымом, либо опадают вниз.

Недостатками керамических и стеклянных труб являются хрупкость и чрезмерно большая цена, в особенности на стеклянные изделия.

Керамический дымоход пригоден для котла тведотопливного котла, но дорогой

Керамический дымоход пригоден для котла тведотопливного котла, но стоит не малых денег

Асбоцемент

Самый дешевый вариант для организации дымохода. В виду очень низких технических характеристик асбоцемента его использование ограничено только совместно с газовыми котлами, в которых температура газов не должна превышать 350оС. Материал, кроме этого обладает высокой гигроскопичностью, от чего на его поверхности быстро образуется осадок, который потом невозможно очистить без повреждения самой трубы.

Какой дымоход предпочтительней

Из всех вышеперечисленных вариантов для твердотопливных котлов, работающих на дровах, угле или брикетах, лучше всего использовать дымоходы, изготовленные из нержавеющей стали и керамики. Кирпичные дымоходы требуют слишком много усилий для поддержания нормальных эксплуатационных характеристик и целостности канала.

Хороший дымоход для твердотопливных котлов должен обладать следующими свойствами:

  • Температура эксплуатации от 300 до 1000оС;
  • Круглое сечение канала;
  • Гладкая внутренняя поверхность;
  • Способность быстро прогреваться по всей длине для выхода на рабочий режим;
  • Высокая стойкость к коррозии и воздействию кислот.

Всем этим обладают дымоходы из нержавеющей стали. Кроме этого они значительно легче, что упрощает их монтаж и обслуживание. Промышленностью выпускаются отдельные элементы дымохода, такие как:

  • Трубы;
  • Тройники;
  • Колена;
  • Крепления;
  • Оголовки;
  • Ревизии и т.д.

С их помощью можно собрать дымоход в соответствии с поставленной задачей, любой доступной конфигурации, которая позволит котлу работать с максимальной отдачей.

Способ расчета диаметра и высоты

Способы монтажа и общие требования к дымоходу, в том числе и для твердотопливных котлов, оговорены в следующих нормативных документах: СНиП 2.04.05-91, ДБН В 2.5-20-200, НПБ 252-98, СП 7.13130.2011, СП 60.13330.2012, СНиП 41-01-2003. Однако в основном указываются особенности установки и требования по безопасности, но не указываются точные расчеты характеристик самого дымохода.

В лучшем случае высота дымохода должна быть более пяти метров. Длина горизонтального участка не более одного метра. Сечение должно соответствовать требованиям производителя и быть не меньше указанного в инструкции.

Выбор диаметра канала и протяженность вертикальной части дымохода осуществляется в соответствии с требованиями производителя отопительного котла. В сопроводительной документации указываются оба эти параметра. Скорость течения газов в дымоходе должна быть в пределах 1,5-2,5 м/с, согласно требованиям нормативных документов.

Размер сечения влияет на пропускную способность дымохода. Чем больше диаметр трубы, тем больше газов за единицу времени удастся отвести из топочной. Однако на тягу этот параметр влияет достаточно слабо. При увеличении диаметра канала тяга может ухудшиться.

Тяга зависит напрямую от высоты дымохода, наличия различных отклонений от вертикали (изгибы, наклоны, обход препятствий), которые создают дополнительное сопротивление, и оголовка дымохода. В качестве оголовка дымохода для твердотопливных котлов согласно требованиям должен быть только искрогаситель. Это связано с возможным выходом с потоком газов не прогоревших частиц топлива. Если кровля здания изготовлена из пожароопасного материала, например мягкой черепицы, то искры могут повлечь за собой возгорание. То же касается и расположенных неподалеку от здания зеленых насаждений.

udobnovdome.ru


Смотрите также



..:::Новинки:::..

Windows Commander 5.11 Свежая версия.

Новая версия
IrfanView 3.75 (рус)

Обновление текстового редактора TextEd, уже 1.75a

System mechanic 3.7f
Новая версия

Обновление плагинов для WC, смотрим :-)

Весь Winamp
Посетите новый сайт.

WinRaR 3.00
Релиз уже здесь

PowerDesk 4.0 free
Просто - напросто сильный upgrade проводника.

..:::Счетчики:::..
