Кирпичный дымоход для газового котла: как сделать, размеры

СНиП разрешают использовать кирпичный дымоход для газового котла. Многие владельцы частных домов останавливают свой выбор на нем из-за дешевизны по сравнению с дымоходной системой. Канал кажется простым, но это очень сложная конструкция, которая должна соответствовать установленным стандартам. Своими руками, не имея навыков каменщика — печника, эту работу лучше не выполнять.

Недостатки дымоотвода из кирпича

Газовый котел последних моделей работает на принципе экономного расхода ресурсов. Газ на обогрев включается при срабатывании температурного датчика, достигая установленной температуры, отключается. Дымопровод остывает, в нем образуется конденсат. В природном газе в малом количестве содержатся различные микроэлементы. Вступая в реакцию с водой, продукты сгорания образуют растворы соляной, азотной и серной кислот.

Внутри канала образуется агрессивная среда, которая приводит к быстрому разрушению кирпича и растрескиванию швов. Каждые 5 лет трубу необходимо ремонтировать. У газовой службы много предписаний к подобным дымоотводам, и инспекторы весьма требовательны в момент сдачи объекта в эксплуатацию. Низкая себестоимость — существенное, но единственное достоинство дымоходов из моно-кирпича. Перепрофилировать имеющийся канал в дымоход для газового котла возможно только с условием применения специальных, сделанных из стали или керамики, вкладышей.

Многие строители под «дымоходом из кирпича» подразумевают комбинированные варианты кирпича с нержавеющей сталью, керамикой или асбоцементом. Внешне это выглядит как колодцы из камня, а вкладыши из других материалов не видны. Такие системы почти полностью устраняют недостатки конструкций из монолитного камня, но значительно проигрывают в цене.

Где разместить?

Сделать дымоход для котла разрешается внутри дома или снаружи. Оба варианта имеют свои преимущества и недостатки, показанные в таблице:

Размеры конструкции

Установка дымохода проводится с учетом требования Горгаза или Облгаза к его высоте и сечению:

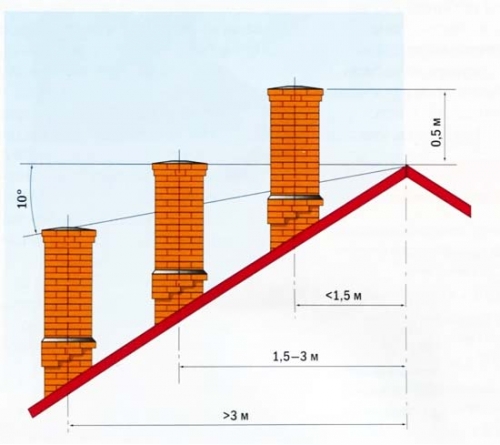

• Дымоотвод должен возвышаться над коньком крыши дома на 0,5 м, если находится к нему ближе, чем 1,5 м. Если отступ от 1,5 м до 3 м, высота их совпадает. Когда расстояние еще больше, линия вышины дымохода находится на прямой, отходящей от конька под 10° вниз.
• Размеры дымохода для газового котла определяют после приобретения изделия. Полезное пространство внутри кирпичного колодца (площадь сечения умноженная на высоту) должно превышать объем камеры сгорания. Информацию можно получить из технического паспорта.
• Сторону канала делают кратной размеру кирпича с учетом швов. Часто выбирают 20×20 см (¾×¾ камня), чтобы в случае необходимости легко было провести гильзование.

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

Как сделать кладку?

Чтобы сложить кирпичный дымоотвод используют материалы определенных марок. Применяют полнотелые керамические кирпичи с прочностью М200 или М250, огнестойкостью класса А или Б и морозоустойчивостью F300. Стенки дымохода делают не тоньше, чем полкирпича. Внутренняя часть канала должна быть гладкой, к шероховатым стенам сильнее цепляется сажа.

Лучше купить готовые жаростойки смеси для кладки. Но они не дешевы. В целях экономии можно использовать приготовленные своими силами растворы:

• Камни трубы на крыше скрепляют цементным раствором со специальными присадками для усиления прочности и кислотоустойчивости.
• Внутри здания замешивают раствор на основе глины и песка (процентное соотношение зависит от жирности глины). Такая смесь считается жаростойкой.

Частые ошибки

Кирпичный дымоход рассыпается в связи с образованием конденсата. При монтаже канала допускают ошибки, способствующие ускоренному образованию влаги и уменьшению срока службы конструкции:

• Недостаточная высота трубы. Толстый слой налипшей сажи в связи с несвоевременной чисткой канала и неправильными размерами воздуховода провоцирует слабую тягу.
• Наличие неутепленных участков дымохода (например, чердак).
• Неверно выполненное соединение газового котла и канала. Сращивание должно проводиться нержавеющей трубой или гофрой, с заходом ее не менее чем на 0,5 м вертикально вглубь кирпичного колодца, горизонтальный участок не должен превышать 1 м.

Лучше не экономить на дымоотводе и сделать в кирпичную конструкцию вкладыш из керамики или нержавеющей стали.

Заключение

Требования по приему в эксплуатацию кирпичных дымоходов к котлам на газе очень строгие и относительно часто меняются в сторону ужесточения. При обнаруженных нарушениях инспектор газовой службы не примет работу и придется все переделывать. Поэтому важно перед началом монтажа узнать актуальную информацию, соблюдать все нормы и не затягивать строительство.

etokirpichi.ru

Кирпичные дымоходы для газовых котлов в частном доме

Краткое содержание статьи:

Владельцы домика в деревне прекрасно знакомы с печным отоплением и наверняка знают не только о романтической стороне этого вида обогрева. Спору нет, дровяная печь создает в доме особую атмосферу уюта и тепла. Но и опасностей таит в себе немало. Открытый огонь в деревянном доме – это всегда источник угрозы. Поэтому любое отопительное оборудование требует тщательного ухода и обслуживания. Особенно важен дымоход.

Виды дымоходов

В настоящее время большое распространение получили дымоотводы из труб, в частности сэндвичи:

Они практичны, легки в сборке и обслуживании, недороги. Но у них есть два существенных недостатка – недолговечность и эстетический вид. Трубы прогорают и приходят в негодность. Конечно, это происходит далеко не сразу, но по сравнению с веком печи, век этих труб недолог. Рано или поздно вы окажетесь перед необходимостью замены. Ну и с эстетической точки зрения – труба есть труба, и выглядеть как настоящий классический кирпичный дымоход она не будет. Иногда делают совмещенный вариант – для обкладывания трубы используют кирпичи – так называемая гильзовка, но тогда замена этой трубы и ее обслуживание становятся сложнее в порядки раз. В некоторых случаях гильзовку делать обязательно, об этом мы расскажем позднее.

Печная кирпичная труба является более классическим вариантом. Испокон веков в домах стояли кирпичные печи с кирпичными же дымоходами. Сейчас человечество наигралось с новыми материалами и возвращается к исконности. Дома строят из бруса или его имитации, печки кладут каменные, соответственно и дымоход впишется в эту картину только в кирпичном исполнении.

Кирпичный дымоход в доме может быть следующих видов:

• коренной
• насадный
• настенный

Коренной кирпичный дымоход

Ставится на отдельный фундамент и соединяется с печью патрубком. К нему может быть подсоединены одновременно несколько печей:

Насадная труба

это привычный нам вариант. Она установлена непосредственно на печь и предназначена для вывода продуктов горения только от нее. В этом случае дымоход и печь составляют единое целое:

Настенный кирпичный дымоход

Настенный представляет собой дымоход в кирпичной стене:

Требования к кирпичному дымоходу

Если вы решили класть кирпичный дымоход своими руками и в качестве материала выбрали кирпичи, то помните о требованиях к его конструкции:

Кирпичный дымоход в доме

В обычном деревенском доме кирпичный дымоход делается насадного типа, для каждой печи свой. В современных коттеджах чаще видим вариант настенного или коренного дымоходов. Последний предназначен для вывода дыма сразу от нескольких отопительных устройств – в большом доме может быть не только общее оборудование, но и камины.

Но в любом случае необходимо делать укрепленный фундамент. У насадного для всей печи, а для коренного — под сам дымоход. Уделите этому вопросу пристальное внимание, если не хотите чтобы конструкция обрушилась под собственной тяжестью.

На рисунке приведена схема конструкции:

В шейке размещают дымовую задвижку для регулирования тяги. Разделка, она же распушка, защищает перекрытия от высоких температур. Она устраивается в месте, где труба проходит перекрытие. Ее отличительная характеристика – толщина, составляющая 35-40 см. Дополнительные 20 см создают изоляционный слой.

Стояк – основная конструкция, предназначенная для вывода дыма. Он идет внутри всего дымохода. Выдра защищает дымоотвод от попадания влаги. Сверху выступает шапка трубы, на которую крепится зонтик. Выдра и шапка объединены в оголовок трубы.

Помните, что сечение канала всегда остается постоянным, а все уширения реализуются за счет дополнительного ряда кирпичей.

Кирпичные дымоходы для газовых котлов

В домах, где отопление осуществляется с помощью газа, допускается использовать кирпичный дымоход для отведения продуктов горения. Однако к ним предъявляются повышенные требования безопасности. Если вы собрались установить такой вариант, внимательно ознакомьтесь со СниПами. В них оговорены специальные условия:

• для дымохода используются только шамотные или красные огнеупорные кирпичи класса «А» или «Б», марки «М250» или «М200»
• герметичная кладка
• максимальная ширина шва – 1 см
• на оголовок устанавливается дефлектор

Не стоит делать такой дымоход своими руками – слишком велик риск в случае ошибки. Пригласите специалиста – каменщика.

Кирпичные дымоходы для газовых котлов бывают двух типов: монокирпичные и комбинированные. Как понятно из названия, первые изготавливаются только из кирпича. Это не самый оптимальный вариант для котла. Из-за особенностей конденсата они подвержены разрушению и обладают высокой теплопотерей.Предпочтительней использовать комбинированную конструкцию, когда в дымоход вставлена труба (гильзовка ).

Если кирпичный дымоход проходит в стене, то гильзование обязательно по нормам безопасности.

Гильзовать можно разными трубами:

Керамическая труба более всего отвечает всем необходимым требованиям. Она обладает повышенной теплостойкостью (выдерживает до 1000 градусов), быстро прогревается, имеет повышенные показатели тяги. Срок службы такого дымохода составляет более 50 лет.

Асбоцементная труба популярна своей низкой стоимостью, но это худший вариант для использования в дымоходе. Она способствует повышенной генерации конденсата и обладает плохими характеристиками тяги. Для котлов с закрытой камерой ее нельзя использовать категорически.

Итак, гильзование кирпичного дымохода необходимо выполнять в случае прохождения его в стене и использовать следует нержавейку или керамику.

Утепление кирпичного дымохода

Это необходимая процедура, которая способствует уменьшению конденсата. Для каждого вида труб утепление производят по разному. Например, сэндвич уже утеплен в силу своей конструкции. При гильзовании керамикой следует поверх нее на раствор уложить базальтовую вату, а затем запаковать в пустотелые керамические сегменты.

Одностенные трубы оборачивают утеплителем, а затем оцинковкой. По сути получается самодельный сэндвич. В крайних случаях допускается вместо оцинковки использовать фольгу, но выглядеть это будет не самым лучшим образом, да и не особо надежно.

Более подробно остановимся на способах утепления дымоотвода из кирпича. Существует два способа:

• Оштукатуривание. Это классический вариант, требующий предварительной подготовки.

Опишем весь процесс по шагам:

1.  Сначала отремонтируйте ваш дымоход и очистите его от мусора.
2. Покройте двойным слоем грунтовки. Она должна иметь глубокое проникновение.
3. Приготовьте раствор. Обычная смесь цемента и песка не подойдет. Необходимо добавить гашеную известь, ведь поверхность трубы горячая. В качестве наполнителя используется керамзитный песок и печной шлак.
4. Оберните трубу армирующей сеткой и как следует закрепите ее. Можно использовать рабитцу. Так как слой раствора будет толстым, он не будет держаться без сетки.
5. Нанесите раствор слоем не менее 30см. Пока можно не выравнивать.
6. Второй слой наносится после высыхания предыдущего. Можно на следующий день. Его толщина около 7мм. Всего же толщина раствора должна составлять 70мм. Значит этот шаг повторяется 4-5 раз.
7. После полного высыхания штукатурки, выровняйте ее и побелите.

Как видим из трудоемкости, это не самый оптимальный вариант. Ведь работать приходится на крыше, где раствор не замешаешь. Значит придется его поднимать.

• Cооружение навесного каркаса

Подготовительный этап такой же как при оштукатуривании, только не надо грунтовать. Утеплитель выбирайте тщательно. Не связывайтесь со стекловатой. Хотя она и дешевле, но обладает массой недостатков – слеживается, гигроскопична. Лучше использовать минеральную вату. Для дымохода хорошо подойдут листы базальтовой ваты.

1. Закрепите утеплитель на трубе с помощью скотча или специального раствора.
2. Закройте все пароизоляционной пленкой – она предотвратит попадание влаги.
3. Закройте конструкцию каркасом. Это может быть сайдинг, металлопрофиль или просто оштукатурьте.

Таким способом вы уменьшите теплопотери примерно в два раза и предохраните дымоход от разрушения.

Кирпичный дымоход своими руками

Если вы имеете опыт кладки печей и дымоходов и все же решили делать всю работу самостоятельно, то обязательно ознакомьтесь со СниПами и требованиями.

Порядовка самого распространенного и простого дымохода представлена на рисунке:

Кладка печи заканчивается примерно за 50 см до перекрытия. Дальше начинается дымоход. Выкладывается 4 ряда шейки дымохода и затем переходим к распушке:

Как видно из схемы, некоторые кирпичи придется резать. Сделайте это заранее. Обязательно намочите кирпич – будет меньше пыли.

Чтобы тяга во время топки сохранялась, при выкладке контролируйте диаметр внутреннего сечения – он не должен изменяться. Все утолщения производятся за счет внешнего ряда кирпичей. Они предназначены только для обеспечения безопасного соприкосновения с перекрытиями.

При выкладке выдры не забывайте , что каждый ряд выступает наружу на треть, образуя ступеньку.

Порядовку вы можете увидеть на схеме:

Шейка трубы выкладывается по схеме первого ряда. Когда дойдете до двух верхних рядов шапки, при укладке кирпича делайте выступ во внешнюю сторону.

Высота трубы зависит от расположения. Высчитать ее можно, руководствуясь схемой:

После того как кирпичный дымоход закончен, займитесь изоляцией. В месте выхода трубы, между кровлей и ее поверхностью, имеется щель. Ее обязательно надо заделать, чтобы влага не попадала внутрь. Первый слой можно сделать из рубероида, посадив его на герметик. А сверху прикрепляется так называемый «фартук» — более плотная конструкция. Можно взять пристенный профиль или гидроизолирующую ленту.

Еще раз о безопасности — кирпичный дымоход в частном доме должен быть сделан на совесть, с соблюдением всех требований:

1. Кирпич используется только огнеупорный, марки «М250» или, в крайнем случае, «М200». Можно взять шамотный, но это выйдет дороже.
2. При кладке рядов убирайте лишний раствор. Особенно тот, который выступает внутрь. Чем меньше выступов и ровнее поверхность — тем меньше сажи.
3. Режьте кирпичи аккуратно, болгаркой. Следите, чтобы пластины были достаточно крепкими, иначе они могут сломаться под тяжестью рядов.
4. Соблюдайте толщину шва. Она должна быть не более сантиметра. Лучше – 4-5 миллиметров. Чем меньше раствора – тем лучше. Он подвержен разрушению, а значит и кирпичная труба для дымохода тоже будет ненадежной.
5. И помните, дымоходы в кирпичных печах требуют тщательного ухода – своевременной чистки и профилактического обслуживания. Только в этом случае ваши печь и дымоход прослужат вам долго.
