Отопление деревянного дома – от русской печи к твердотопливным котлам. Деревянный котел

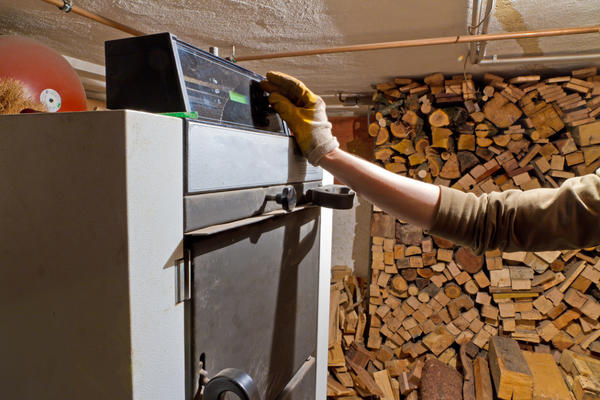

Как правильно установить твердотопливный котел в деревянном доме

 требования по обустройству помещения не такие жёсткие, как для теплогенераторов на жидком топливе или газе. Однако существуют ограничения и правила, от которых зависит эффективная, долговременная, бесперебойная работа оборудования и ваша безопасность.

Пристройку для котельной устраивают со стороны глухой стены, при этом расстояние до оконных и дверных проёмов должно быть не менее одного метра. Для постройки и отделки этого вспомогательного помещения используются негорючие материалы — способные противостоять огню не менее 45 минут.

Фундамент котельной не должен быть связан с фундаментом основного строения. Под установку котла можно (рекомендуется) залить дополнительный подиум высотой 150-200 мм. Площадь подиума должна быть не более чем на 50 мм шире размеров теплогенератора.

Когда размер имеет значение

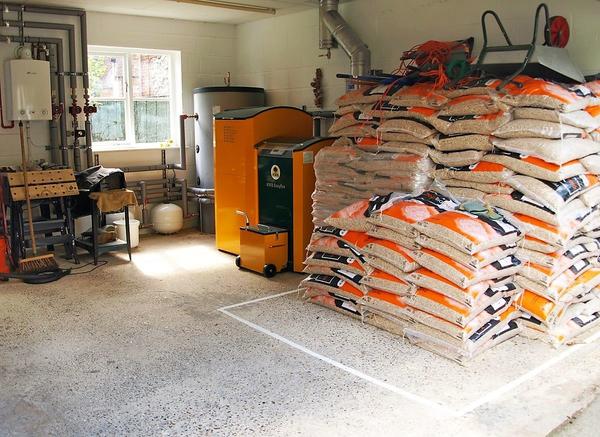

Сколько выделить места для установки самого котла, зависит от его типа и модели. Если в качестве топлива используются пеллеты, то необходимо учесть и размеры бункера, а также способ его загрузки.

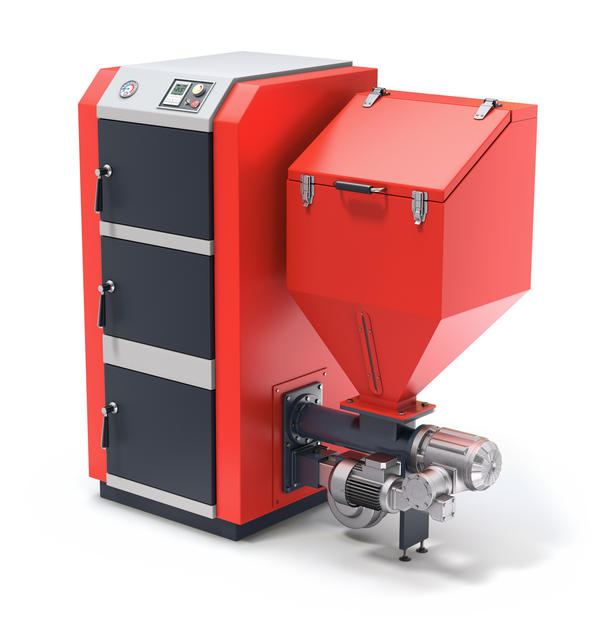

Не забудьте учесть размеры бункера для топлива

Для бункера, рассчитанного на 400-600 литров, необходим запас места и по высоте. Для загрузки потребуется предусмотреть небольшую устойчивую лестницу, так как поднимать тяжёлые мешки над головой неудобно.

Для котлов на опилках или лузге имеет значение и способ подачи топлива: циркуляционный или шнековый ворошитель занимает больше места, чем пневматическая подача. Кроме того, у котлов на древесных отходах высокий топливник, и подача происходит сверху. Значит, высота потолков должна быть больше стандартной.

Не нужно ставить котёл вплотную к стенам, вокруг него должно быть свободное пространство для сервисного обслуживания и ремонта — не менее 500 мм. Если используется два котла, то расстояние между ними оставляется не менее 1 м.

Перед фронтальной стороной устройства должно быть 2 м свободного пространства. В паспорте котла производитель обязательно указывает требования по установке. Возможно, там есть и особые рекомендации, касающиеся именно вашей модели, поэтому обязательно ознакомьтесь с инструкцией.

Про окна, двери вентиляцию и прочее

В котельную, независимо от того, находится ли она в техническом помещении внутри дома, или в специальной пристройке, необходимо сделать отдельный вход через улицу. Во время работы котла дверь не должна быть закрыта на замок. Рекомендуется устанавливать двери не уже 800 мм.

Если планируется дополнительный вход из жилой части дома в котельную, нужно выполнить несколько требований:

• дверь должна открываться из дома в котельную;
• она должна быть герметичной и не пропускать в жилые помещения газы;
• дверь должна выдержать действие огня в течении 15 минут без потери целостности и теплоизолирующих качеств: выбирайте металлическую или обитую металлом.

Дымоход

Каналы для отведения продуктов горения выполняются из металла или керамики, в том числе кирпича. Дымоходы могут проходить внутри дома или по наружной стене строения. Трубы, расположенные на улице, необходимо теплоизолировать по всей длине для предотвращения образования конденсата. Подробнее об устройстве и утеплении дымоходов вы можете прочитать в публикации Утепляем дымоход – спасаем дом от пожара.

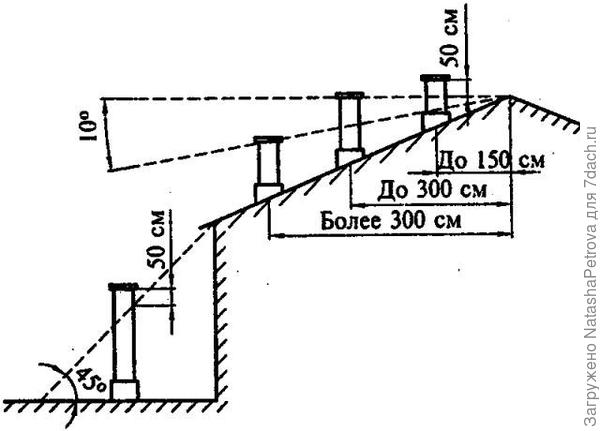

Схема правильной высоты дымохода относительно конька. Фото с сайта gidotopleniya.ru

Для обеспечения нормальной тяги дымоход должен быть достаточной длины. Чтобы исключить влияние ветрового подпора, следует правильно размещать оголовок дымохода относительно конька крыши и высоких элементов конструкций.

Не стоит пытаться сэкономить на отопительной системе дома. Ведь тепло — одна из основных потребностей человека, в отличие от модных обоев или ванны с гидромассажем. Не забывайте — зима близко!

7dach.ru

инструкция, фото и видео-уроки, цена

Единственной проблемой, с  которой могут столкнуться любители зимнего отдыха на природе, является вопрос обогрева домов в зимнее время, но и он решаем. Отопление деревянного дома твердотопливным котлом – вот верное решение проблемы тепла в загородном доме. Кстати, твердотопливные котлы смогут обогреть не только дачные домики, но и стационарные деревянные дома сельских жителей.

Кирпичные печи. Фото из прошлого, или вариант будущего.

Желание человека максимально проводить свободное время на природе понятно и логично. Ничто так не восстанавливает внутренние резервы организма, как общение с живой природой. Не зря экологический (зеленый) туризм приобретает все большую популярность в последнее время. Люди возвращаются в заброшенные дачи, строят коттеджи и уже не столько с целью вкалывать на земле, а чтобы просто отдохнуть от суеты и «благ цивилизации». А желающих встретить новогодние праздники за городом становится все больше.

Печь или котлы

Котлы могут решить многие проблемы.

Отсутствие газа, перебои с подачей электричества это не сценарий апокалипсиса, это, к сожалению, вполне реальные будни отечественной глубинки. Наши зимы не отличаются мягкостью и кокосовые орехи на улицах у нас не растут, поэтому утепляться необходимо, а запас топлива на зимний период является обязательным мероприятием, которое не обсуждается.

Для решения задачи с отоплением жилья применяются:

Итак, начнем решение вопроса, как сделать отопление в деревянном доме с обычной и привычной кирпичной печи. Безусловно, это изделие, которым по праву гордились наши предки, решало многие задачи:

• Обогрев жилья;
• Приготовление пищи;
• Было излюбленным спальным местом с подогревом.

В настоящее время роль кирпичной печи в вопросах обогрева дома не уменьшилась, печи продолжают эксплуатироваться и достаточно активно. Единственно о чем не стоит забывать при эксплуатации печей, это о правилах эксплуатации и противопожарной безопасности:

• Любая топка — это камера сгорания топлива. Древесина сгорает неравномерно, при этом процессе возможно отделение горящих фрагментов, с разлетом их на определенное расстояние, поэтому при открытии дверцы камеры сгорания возможен вылет горящего фрагмента на пол. Для предотвращения возгорания полов на деревянный настил набивается полоса оцинкованного железа. Железо можно заменить керамической половой плиткой;
• С целью обеспечения нормального движения воздуха в системе зольная камера должна быть чистая, воздух, проходящий через зольную камеру, через колосники в камеру сгорания не должен встречать препятствий на своем пути;
• Дымоходы должны регулярно осматриваться с тем, чтобы в них не было листвы и прочих посланий снаружи, а также не скапливалась сажа и не забивала выход наружу;
• При топке печи часть тепла выходит вместе с дымом, поэтому возникает желание максимально перекрыть верхнюю заглушку с целью предотвращения быстрого вымораживания трубы и всего печного комплекса. Заглушка закрывается полностью только тогда, когда процесс горения в топке завершен, в противном случае весь угар будет уходить в дом.

Имеющуюся печь легко превратить в произведение искусства.

К сведению! Влажность дров играет очень важную роль в процессе обогрева. Так дрова, содержащие до 20% влаги, дают в два раза меньше тепла, чем сухие. Отсюда вывод: дрова и порох держите сухими.

Однако не все так хорошо в каменных печах:

• Они быстро нагреваются и сравнительно быстро отдают тепло, необходимо несколько закладок дров, а это увеличение расхода;
• Каменная печь не сможет обогреть более 100 квадратных метров, а про два этажа можно будет забыть;
• Возможность возгорания от угольков и угара от дыма в печах остается очень высокой.

Комбинированные решения предпочтительнее

Комбинация: котел + система = тепло в доме.

Отопление деревенского дома претерпело некоторые изменения, как в принципе и сами деревенские дома. Одноэтажная страна постепенно уходить в прошлое, а крестьянский дом абсолютно не означает что-то маленькое и несуразное. Дома деревянные общей площадью более 100 квадратных метров уже мало кого удивишь.

Как отопить деревянный дом такой площадью, отвечаем:

• либо установив несколько источников тепла;
• либо соорудить водяное отопление в деревянном доме.

1. Первый вариант отбрасываем как бесперспективный. Представьте себе несколько каменных печей, которые имеют двойной набор всех позитивных и негативных качеств, это не только накладно, но и весьма хлопотно.
2. Второй вариант – система отопления деревянного дома. Эта система мало чем отличается от автономки в современной квартире с одной стороны, а также практически не отличается от печи — с другой. Вот этой системе и посвящается следующая глава.

От «сердца» идущее тепло

Подобное решение может быть и альтернативным.

Монтаж отопления в деревянном доме начинается с установки котла. Сам по себе котел может изготавливаться из чугуна либо из стали. Как это не парадоксально звучит, но внутренности этого изделия практически не отличаются от внутренностей обычной печи.

Здесь есть:

• Зольная камера;
• Камера сгорания – топка;
• Те же колосники;
• Та же система выведения отработанного газа и дыма.

Но есть одно новшество, которое позволяет выделить котлы – это водяные контуры, системы отопления, заполненные теплоносителем (обычно водой).

К сведению! Существует один очень важный критерий, который позволяет выбрать между чугунным и стальным котлом. Дело в том, что чугун — материал относительно хрупкий, и чего он больше всего не любит, так это резких перепадов температур, так что если вы решаете приобрести котел для загородного дома и пользоваться им от случая к случаю, то чугун не для вас. Выбирайте сталь, она к перепадам температур относится более спокойно.

Не котлом единым

Система не менее важна.

Действительно, только один котел не сможет решить все проблемы, здесь необходимы и трубы и радиаторные батареи, а еще расширительный бачок, насос, который в состоянии прогнать всю воду к месту назначения и система безопасности будет совсем нелишней (термоаккумуляторы должны быть обязательно).

Совет! Если все перечисленные узлы и агрегаты у вас вызывают лишь ассоциативное восприятие, то решение вопроса, как провести отопление в деревянном доме оставьте мастерам. Разводка, стыковка, выбор материалов это будет уже их заботой.

Конечно, существует возможность установки системы своими руками. Любая инструкция расскажет вам о такой возможности. На что следует обратить внимание при  монтаже:

• При выборе составных элементов системы (труб, батарей и т.п.) обращайте внимание на качество и сроки гарантии.  Понятно, что цена качественных изделий будет выше, но у вас нет другого выхода – деревянные стены домов очень не любят и боятся влаги;
• Уменьшайте количество стояков, делайте разводку для каждого этажа;
• Наличие компенсаторной, защитной системы – не обсуждается, она обязана быть.

В заключение

Печи все равно имеют будущее.

Печное отопление постепенно уходит в прошлое, и даже дровами топят печи все реже, предпочитая заменять их пеллетами, но  вопросы теплообеспечения остаются и решать их все равно надо. Вариант этого решения подскажет вам наш видео сюжет (смотрите также схему водяного отопления частного дома).

otoplenie-gid.ru

правила, требования, фото и видео инструкция

Каким бы теплым ни был деревянный дом в любое время года, но во время зимних холодов ему не обойтись без надежной и проверенной системы отопления. В большинстве случаев ее сердцем будет газовый котел. Это связано не только с широкой распространенностью магистральных ниток углеводородов, но и с тем, что у такого топлива наиболее оптимальные параметры по калорийности, автономности, стабильности потока.

Требования к проекту котельной

Котельная в деревянном доме нередко базируется на газовом топливе. С ее помощью удается поддерживать эффективную работу во всех отапливаемых помещениях. Однако, у такой системы есть существенный недостаток, касающийся необходимости согласования проектов, большого количества требований и определенной формальности в подходе к физическим лицам. Чтобы сделать установку газового котла в деревянном доме, понадобится выполнить все требования, установленные профильными службами.

Обычный монтаж газового котла в деревянных строениях разрешен по действующим строительным нормам в таких случаях:

• соблюдение норм пожарной безопасности;
• дом не должен быть многоквартирным старой постройки.

Также во время проектирования и монтажа придется учесть некоторые эксплуатационные и расчетные особенности:

• газовая котельная в частном доме своими руками монтируется либо на цокольном уровне, либо в специально отведенном для нее помещении;
• интерьер комнаты обязан быть согласованным с санитарными требованиями и правилами пожарной безопасности;
• не допускается монтаж котла в комнатах для проживания;
• система должна иметь средства индзащиты и первичные средства пожаротушения, кроме датчиков и сигнализаций.

Газовая котельная в частном доме не должна быть смонтирована в обычном подвале, потребуется спецоборудование и индивидуальное помещение.

Перед запуском обязательно проверяется работоспособность системы, вытяжка для газового котла в частном доме, соблюдение действующих норм и правил в плане сборки отдельных узлов и их расположения относительно друг друга. Проверка должна быть проведена инспектором Госнадзора.

ВИДЕО: Как установить котел и дымоход в деревянном доме

Как привести котельную в порядок

Все необходимые документы должны быть собраны предварительно. Перед тем, как установить газовый котел в доме, у хозяев должны быть согласован минимальный пакет:

• допуск в письменном виде от Ростехнадзора;
• замеры заземлений и соответствие их нормативам;
• подробный вариант проекта отопления деревянного дома.

В некоторых случаях данный список может быть расширен за счет дополнительных документов, которые потребует организация, занимающаяся газовым хозяйством.

С этой статьей читают: Газовое отопление частного дома, схема, проект, видео

К помещению, в котором предположительно будет располагаться котел газовый установки, предъявляются особые требования:

• надежная вентиляция принудительного или естественного типа;
• соблюдение мер электро- и пожаробезопасности;
• удобный доступ без загромождения прохода к котлу.

Также согласно нормам должна быть проведена внутренняя отделка противопожарными материалами. Это связано с повышенной пожарной опасностью оборудования.

Перед тем, как установить котел до 30 кВт в доме, потребуется подготовить помещение не меньше 9 м2 со стандартными потолками.

В помещении должно быть естественное освещение, а также наличие форточки для обеспечения периодического проветривания. Стены изнутри обрабатываются огнестойкой пропиткой.

Помещение оснащается приточно-вытяжной вентиляцией. Существуют минимальные требования по установке вытяжки. Для каждого киловатта предусматривается 8 см2 площади вентиляции. При расчете дымоходов учитываются параметры от козырька крыши. Чтобы повысить тягу, разрешено монтировать дефлектор. Горизонтальные части дымохода лимитированы по суммарной длине. Параметр не должен превышать 300 см. Во всей системе разрешено ставить максимум две муфты поворотные.

Вывешивание котла

Существующие правила установки котла в каркасных и рубленных жилых помещениях отличаются между собой. Для пустотелого каркаса применяют монтажные специальные шины. Массивные конструкции желательно крепить с помощью сквозных шпилек. На выходе за пределами здания их фиксируют по резьбе.

Вертикальная каркасная поверхность существенно нагружается за счет установки котла, поэтому необходимо учитывать допустимые лимиты по массе оборудования. Рекомендуется в такой ситуации применять напольную модель котла.

В брусовом доме, также как и в бревенчатом фиксация осуществляется более простым способом. Применяют болты по дереву, отличающиеся надежностью и простотой использования. Обязательно выдерживают габаритные параметры до окна или до двери.

ВИДЕО: Монтаж и подключение газового котла

Защитная подложка

Стену из дерева за газовым котлом необходимо оградить от воздействия высоких температур. Здесь предусмотрена установка термозащитного слоя. Он выполняется в двух вариантах:

• вертикальная поверхность защищается базальтовым утеплителем, а снаружи на нее монтируют металлический лист;
• на поверхность крепят подготовленные спецлисты из базальта, что сокращает толщину слоя, но не снижает эффективность.

Вывешивать газовый котел на стену без предварительной термической огневой защиты запрещено действующими нормами.

С этой статьей читают: Настенный двухконтурный газовый котёл с закрытой камерой сгорания

Разновидности альтернативных систем

Кроме классического газового котла применяют иные способы обогрева. Одним из популярных вариантов является установка газового конвектора. Он способен функционировать также без подключения к ветке с природным газом. Достаточно соединить прибор с баллонном сжиженного углеводорода, чтобы он начал обогревать помещение.

С этой статьей читают: Альтернатива газовому отоплению

Емкость с газом можно располагать даже не в одном помещении, чтобы не портить внешний вид интерьера. Снаружи здания заводится по трубке газ, а также делается вытяжка отработанного газа. Потребуется также проложить трубу для притока свежего кислорода. Установка газового конвектора своими руками показана на видео. Недостатком такого расположения является то, что установка конвектора газового должна проводиться в каждой комнате, предназначенной для обогрева, в отличие от котла, который ставится один для всех помещений.

ВИДЕО: Отопление в деревянном доме. Простая недорогая котельная

www.portaltepla.ru

Система отопления в деревянном доме: трубы, печи, котлы

Содержание статьи:

Технология проектирования и установки отопительной системы в деревянном доме отличается от стандартных схем. Это обусловлено материалом изготовления здания и его эксплуатационными качествами. Поэтому необходимо учитывать особенности система отопления в деревянном доме: обустройство труб, выбор котлов и печей.

Правила организации отопления в деревянном доме

Профессиональная установка отопления в деревянном доме начинается с выбора схемы и ее адаптации под параметры конкретного строения. В обязательном порядке обращается внимание на специфику строения.

Отопление в деревянном доме

Главным критерием выбора является безопасность функционирования системы теплоснабжения. Корректная разводка труб отопления в деревянном доме не должна ухудшить качества строения, а также привести к возникновению опасных ситуаций.

Во избежание этого при составлении проекта и монтаже теплоснабжения учитываются следующие важные моменты:

• Монтаж компенсаторов и скользящих креплений. Средний показатель усадки сруба может составить 5%. При этом изменится положение труб и радиаторов. Поэтому схема систем отопления деревянного дома должна быть адаптирована к этому явлению;
• Установка проходных гильз. Контакт труб и батарей с деревянной поверхностью категорически запрещен. Это может привести к зональному расширению и деформации стен и пола. Трубы отопления в деревянном полу должны проводиться через лаги с помощью специальных стальных гильз;
• Обустройство безопасного дымохода. Температура летучих продуктов сгорания может достигать +700°С. Правильный расчёт отопления в деревянном доме должен учитывать соответствующую изоляцию дымохода в местах контакта со стеной или при прохождении его через межэтажные перекрытия.

Специалисты рекомендуют ознакомиться с действующими СНиПами, с помощью которых можно сделать безопасное и эффективное отопление в деревянном доме своими руками. Основными для изучения является СНиП 41.01-2003, СанПиН 2.1.2.1002-00 и СНиП 23.01-99. В них изложены требования к теплоизоляции дома, выбору систем отопления и оптимальные параметры его работы – температурный режим, давление и тепловое распределение.

Радиаторы отопления для деревянного дома ничем не отличаются от стандартных. Важно правильно выбрать схему монтажа, чтобы предотвратить прямой контакт нагревательного прибора со стеной или полом.

Параметры выбора отопления в деревянном доме

В деревянном доме можно использовать все типы теплоснабжения. Но сначала необходимо проанализировать все факторы, влияющие на выбор. Зачастую варианты отопления деревянного дома напрямую зависят от нескольких из них.

Виды котлов для отопления дома

Первоочередной задачей является определение оптимального энергоносителя. Это может быть твердое топливо, газ, электричество или дизтопливо. Все зависит от стоимости и возможности постоянного снабжения.

Нельзя делать монтаж отопления в деревянном доме своими руками без следующих предварительных этапов анализа:

• Выбор топлива;
• Оборудование для генерирования тепла: котел, конвектор (газовый, электрический), пленочное отопление;
• Разработка схемы расположения отопительных приборов. От этого будет зависеть тепловое распределение по всему дому;
• Анализ постоянных расходов на теплоснабжение. Оптимальный вариант — газовое отопление в деревянном доме. Но при этом учитывается сложный подготовительный этап оформления разрешительной документации.

При наличии подключения к газовой магистрали выбор останавливается на этом типе топлива. Если есть возможность приобретения дешевого (и качественного) дизтоплива – делают водяное отопление деревянного дома с котлом (или горелкой) этого вида. Также берется во внимание общая площадь здания и степень его утепления.

На практике выбор вариантов отопления деревянного дома зависит от финансовых возможностей. Поэтому следует предварительно составить оптимальный бюджет для организации теплоснабжения в здании.

Газовое отопление в деревянном доме

Установка любого отопительного оборудования, работающего на газе, должно выполняться только специалистами. В особенности это касается обустройства теплоснабжения в деревянных домах. Возможно несколько способов реализации газового отопления в деревянном доме.

Конструкция газового котла

Наиболее распространенный способ отопления — установка батарей и радиаторов. Они подключаются к газовому котлу. В зависимости от типа используемого топлива есть два вида оборудования:

• Использование магистрального (природного) газа. Для установки отопления в деревянном доме необходимо подключиться к газовой магистрали. Для этого составляется проект, основой которого является техническое задание от управляющей компании;
• Применение балочного (сжиженного) газа. Для хранения используют специальные баллоны емкостью от 10 до 50 л. Минимизировать расходы по хранению и доставке топлива можно за счет установки специального хранилища – газгольдера.

В типичной схеме систем отопления деревянного дома с помощью газа предусматривается монтаж трубопроводов, которые подключаются к батареям. Однако в последнее время большую популярность набирает система теплый пол. В этом случае устанавливаются трубы отопления в деревянном полу. Эта схема характеризуется большей протяженностью магистралей как следствие – увеличенной теплоотдачей.

Водяной теплый пол в деревянном доме

В зданиях с небольшой площадью можно рассмотреть вариант установки газовых конвекторов. При этом нет необходимости делать разводку труб отопления в деревянном доме, монтировать радиаторы и котлы. Основным источником тепла является конвектор газового типа.

Он устанавливается в каждом помещении дома. Для подключения газа необходимо сделать подающую магистраль.

Газовый конвектор

Особенностями монтажа отопления в деревянном доме своими руками являются следующие факторы:

• Установка коаксиальной трубы делается только с предохранительной гильзой. Она защищает наружные стены дома от температурного воздействия;
• Для обеспечения безопасности следует правильно подобрать материал изготовления трубопроводов. Они должны быть рассчитаны для транспортировки газа;
• Улучшить теплообмен в помещении можно с помощью вентилятора, уставленного рядом с конвектором. В настоящее время есть модели, в комплектацию которых вентилятор входит.

Основным преимуществом конверторного отопления в деревянном доме своими руками является простота монтажа и обслуживания. Но по сравнению с газовым котлом расход топлива будет больше на 20-25%.

При расчёте отопления в деревянном доме рекомендуется организовать хранение газовых баллонов в стальных шкафах. Обустройство отдельного помещения потребует больших затрат и времени.

Твердотопливный котел в отоплении деревянного дома

Правила проектирования и монтажа твердотопливного водяного отопления деревянного дома практически ничем не отличаются от газового. Исключения составляют рекомендации по обустройству котельной. Большие габариты твердотопливных котлов и нагрев их поверхности обуславливают особые требования к котельной.

Перед монтажом теплоснабжения в деревянном доме своими руками необходимо ознакомиться с характеристиками этого помещения:

• Минимальная площадь котельной должна составлять 7 м². Это нужно для проведения ремонтных и профилактических работ;
• Негорючие материалы отделки. Котел нельзя устанавливать на деревянный пол. В качестве защиты можно использовать лист нержавеющего металла;
• Принудительная вентиляция. Сечение вентиляционного канала рассчитывается из соотношения 8 см² на 1 кВт мощности котла;
• Естественное и искусственное освещение;
• Минимальная высота дымоходной трубы – 5 м. Количество изгибов не должно превышать 3-х.

Твердотопливный котел в деревянном доме

Все батареи отопления для деревянного дома монтируются согласно правилам. Минимальное расстояние от стен должно составлять 3 см. Для отражения тепла на стену рекомендуется установить лист пенофола.

В обязательном порядке в схемах систем теплоснабжения деревянного дома предусматривается монтаж защитных компонентов – воздухоотводчика, спускного клапана, расширительного бака.

Электрическое отопление деревянного дома

Не всегда есть возможность установить твердотопливный котел или подключиться к газовой магистрали. В этом случае выбирают электрическое отопление деревянного дома. Для этого можно установить водяное теплоснабжение с электрическим котлом или рассмотреть более экономный вариант – пленочный обогрев.

Пленочное отопление деревянного дома

В этом случае не нужна установка батарей отопления для деревянного дома. В пленочном отоплении происходит нагрев предметов, а не воздуха. На полимерную поверхность наносятся токопроводящие карбоновые полосы.

При прохождении электрического тока происходит генерация излучения с длиной волны 10-15 микрон. Когда она попадает  на поверхность предметов происходит повышение температуры.

Основными преимуществами пленочного электрического отопления деревянного дома являются:

• Экономичный расход электроэнергии. Это обусловлено номинальной мощностью ПЛЭН до 200 Вт/м²;
• Низкая инерционность. В отличие от газового отопления в деревянном доме повышение температуры происходит быстро. Однако после первой установки система должна предварительно стабилизироваться;
• Небольшая площадь, занимаемая ПЛЭН. Это актуально для электрического теплоснабжения дачных деревянных домов или коттеджей;
• Не влияет на показатель влажности в доме. Для сохранения оптимального микроклимата в помещениях этот вариант отопления деревянного здания считается наиболее оптимальным.

Однако для ПЛЭН необходимо обеспечить бесперебойную подачу электроэнергии. В случае отключения электричества он не будет работать. Поэтому часто ПЛЭН делают в качестве альтернативной системы вместе с водяным теплоснабжением деревянного дома.

Для нормальной работы пленочного отопления общая площадь покрытия пленкой должна составить от 70% и более относительно площади потолка или пола.

Печное и воздушное отопление в доме

Несмотря на все преимущества вышеописанных способов нагрева воздуха в срубах печное отопление все еще остается актуальным. Оно отличается большим показателем трудоемкости при установке отопления в деревянном доме, а также низким значением КПД.

Печное отопление в деревянном доме

Для установки этого вида теплоснабжения понадобится обустройство отдельного фундамента. Лучше всего возвести его еще на стадии строительства здания. Если же планируется монтаж стальной (чугунной) печи – можно не делать его. Существенным недостатком печного отопления в деревянном доме, сделанного своими руками, является небольшая площадь обогрева. Для решения этой проблемы можно продумать систему циркуляции горячего воздуха по всем помещениям или сделать воздушное отопление в деревянном доме.

Схема воздушного отопления

В печь или камин устанавливается специальный теплообменник, в котором происходит нагрев воздуха. Он поступает в жилые помещения здания по трубопроводам. Чаще всего магистрали располагаются на потолке, но возможны варианты монтажа трубы теплоснабжения в деревянном полу. Все зависит от конструкции печи.

Особенности воздушного печного отопления в деревянном доме:

• Защита пола и стен в зоне, где установлена печь;
• Камин или печь рекомендуется монтировать в центре дома, чтобы тепло от нее равномерно распределялось по всем помещениям;
• Перед установкой стальной конструкции рекомендовано сделать основание из бетонной стяжки или кирпича.

Вместо радиаторов отопления для деревянного дома в воздушной системе используются решетки с жалюзи. Изменяя угол наклона ламелей можно регулировать объем притока горячего воздуха в помещение. Для минимизации потерь при продвижении воздушных масс разводка труб теплоснабжения в деревянном доме делается с минимумом поворотных частей.

Для хранения дров или угля необходимо использовать отдельное помещение или строение. Топливо не должно находиться в той же комнате, что и печь.

Дымоходные трубы в деревянном доме

Особое внимание при проектировании теплоснабжения следует уделить системе отвода продуктов сгорания. Эту функцию выполняет дымоход, который проходит от котла (печи) и до кровли.

Дымоход в деревянном доме

Для просчета параметров дымохода необходимо знать примерную температуру угарных газов. Она не является константой и изменяется в зависимости от типа используемого топлива и конструкции котла.

Для печи и твердотопливного котла рекомендуется использовать кирпичные дымоходы или сэндвич-трубы. Если планируется газовое отопление в деревянном доме – можно установить коаксиальный дымоход. Но в любом случае необходимо утепление конструкции для предотвращения появления конденсата. Чаще всего для этого используют базальтовую или минеральную вату.

При самостоятельном обустройстве дымоходной системы следует руководствоваться следующими правилами:

• Для кирпичных дымоходов чаще всего необходим отдельный фундамент. Толщина шва не должна превышать 10 мм;
• Минимальное расстояние от дымохода до деревянной стены – 25 см;
• В помещении монтируется принудительная вентиляция;
• При прохождении дымохода через межэтажные перекрытия устанавливаются монтажные гильзы. Для компенсации теплового излучения между ними и деревянными поверхностями должен быть слой асбеста;
• Высота трубы над кровлей должна составлять 500 мм;
• Минимальная толщина дымоходов из нержавеющей стали составляет 1 мм.

Для улучшения показателя тяги устанавливают дефлектор. Помимо предотвращения попадания осадков в дымоход он способствует стабилизации движения воздуха, что важно для нормальной работы котла или печи. Для печного отопления можно сделать стену из кирпича, в которой обустраивают дымоходные каналы сложной формы. Это способствует лучшему прогреву деревянного дома и повышает КПД отопления.

В видеоматериале показан пример отопления деревянного дома с помощью котла:

strojdvor.ru

Отопление деревянного дома: варианты и виды топлива

Отопление дома с помощью газового балона

Деревянные дома в загородном строительстве всегда были популярны. Их отличало большое количество достоинств, это касалось и самого строительства, и проживания внутри деревянного дома. И все же комфортность и уют таких домов всегда стоял на первом месте. Во-первых, дерево всегда отличалось природной красотой. Во-вторых, теплопроводность его достаточно низкое. В-третьих, современный подход к теплоизоляции дома помогает сократить расходы на его отопление. В-четвертых, современное отопление деревянного дома предполагает присутствие современных отопительных систем, которые работают на разных видах топлива.

В старину такие дома отапливались русской печкой, которая неважно работала, плохо обогревала, имела низкий коэффициент полезного действия, требовало постоянное присутствие человека, короче, мороки было много, а отдачи мало. Современные деревянные загородные дома, а точнее сказать, их отопление сегодня могут похвастаться уникальными отопительными системами, где установлены эффективно работающие печи, кстати, работающие на различных видах топлива. Здесь и газ, и электричество, и жидкое топливо, и твердое. Как видите выбор достаточный, чтобы найти что-то подходящее именно для вашего деревянного дома.

Многим может показаться, что отапливать дома, как в городе, то есть централизовано, идеальный вариант. Но в загородных поселках, так подсказывает опыт, лучше иметь автономную систему отопления, которая будет отрегулирована под необходимые параметры, то есть будет установлен определенный режим. Это выгодно, это удобно, это безопасно.

Выбирая отопление деревянного дома, каждый хозяин должен учитывать следующие критерии:

• Минимальные теплопотери в процессе эксплуатации;
• Удобство эксплуатации;
• Минимальный расход (финансовый) на обслуживание;
• Эстетичный внешний вид, это касается печей, который будет вписываться в дизайн интерьера комнаты, где она будет установлена.

При выборе еще необходимо учитывать один фактор, который отражает длительность эксплуатации самого дома в зимнее время года. То есть, проживаете ли вы в нем постоянно или ваше проживание периодическое (выходные и праздники). Все дело в том, что импульсивный запуск системы отопления требует от оборудования некоторых технических и конструктивных элементов, которые отвечают за качество работы. К примеру, заслонки, которые необходимо будет все время то открывать, то закрывать. К тому же поддержание такой системы в надлежащем состоянии, а это чистота, требует определенного времени, особенно после того, как система была отключена.

Виды отопительных систем

Итак, разговор ведем только о автономных системах отопления, где одним из важных критериев выбора будет небольшие ее размеры. Ведь не секрет, что в деревянных домах места не настолько много, чтобы с размахом проводить отопительные системы. Поэтому выбирать необходимо простую, но функциональную систему, которая работать будет эффективно, и лучше без постоянного участия человека.

Первое разделение можно провести по способу обогрева. Здесь выделяются два варианта: трубная система и локальная. К первой модели необходимо отнести сложную сеть, состоящую из отопительного котла, радиаторов отопления и трубопроводов, по которым происходит движение теплоносителя в лице горячей воды или антифриза. Вторая модель более проста, здесь ограничиваются установкой каминов или обогревательных печей.

Отопление в комнате

Первая модель более эффективна, к тому же с такой схемой есть возможность обогревать все комнаты и служебные помещения одним котлом. Обслуживать приходиться одну точку, а топить весь дом. Очень удобно. Со второй моделью больше проблем.

Во-первых, придется устанавливать в каждом помещении или камин, или печь. Иногда такой агрегат может обеспечить теплом сразу несколько помещений. Во-вторых, это неудобство в обслуживании печей, которые работают на твердом топливе. Придется периодически подавать его в топку, особенно это неприятно производить ночью.

Отличительной чертой отопительных печей является связь между мощностью отопления и размерами самого агрегата. Чем больше площадь отдаваемого тепла, тем мощнее печь, то есть размер играет значение.

Второе разделение более основательное, в основу которого ложатся виды топлива, используемые для обогрева дома. Рассмотрим подробнее каждый вид, их достоинства и недостатки.

Электрическое отопление

Автономное электрическое отопление

На сегодняшний день это самое удобный вид отопления в деревянном доме. Доступность электроэнергии позволяет его использовать в разных целях, и в отоплении в том числе. Такой вид обладает массой преимуществ:

• Удобство в эксплуатации и обслуживании;
• Удобство в процессе регулирования подачи электрического тока;
• Экономичность;
• Это достаточно компактные системы;
• Нет необходимости устанавливать промежуточные элементы.
• Высокий показатель безопасности.

У самой системы недостатков практически нет, но есть внешние факторы, которые влияют на качество работы. Это несовершенство отечественных электрических сетей. Постоянные выключения, перепады напряжения, ветхие коммуникации, изношенные до ста процентов. Поэтому установленный электрический котел не дает той гарантии, что в деревянном доме зимой постоянно будет тепло. Как альтернатива, установка дизельного генератора. Но это два в одном, относящихся к расходам.

Газовое отопление

Отопление дома природным газом

Говорить о газе только восторженные эпитеты невозможно. Конечно, с его помощью можно эффективно решить отопление деревянного дома, так сказать, раз и навсегда. Это очень удобно, это достаточно эффективно, это безопасно. Но похвастаться присутствием газа в загородном поселке могут лишь 10% отечественных поселений. И это на фоне огромной добычи. Мизер, который выделяется для нужд населения загородных поселков, в зимнее время дает сбой, давление газа просто падает. И его не хватает для отопления. Это большая проблема, которую решать власти почему-то не спешат.

Газовые котлы считаются одними из самых эффективных. Они удобны в обслуживании, обладают большим КПД, и если его отрегулировать правильно, установить надежную автоматику, то весь отопительный сезон к нему можно не подходить.

Современный рынок отопительного оборудования в настоящее время предлагает уникальные хранилища для содержания газа. Это так называемые газгольдеры. Огромные емкости, которые устанавливаются на территории участка, и к которым подключаются системы отопления. Стоят они не дешево, и для среднестатистического гражданина они сегодня недоступны. Но это идеальное решение газового отопления. Установленный газгольдер периодически по мере надобности заполняется газом, услуга такая существует, и работает, подавая газ определенного постоянного давления.

Отопление на жидком или твердом топливе

Котел отопления на твёрдом топливе и на опилках

Для многих загородных поселков это единственный способ отопить дома, потому что газопровода нет, а электрические сети работают плохо. В принципе много веков наши предки жили в таких условиях. Конечно, сегодня жить, как в старину, никто не хочет. Но что делать, если плоды цивилизации еще не дошли до тех мест, где мы живем.

Но среди оборудования, которое предложено, как альтернатива газу и электрическому току, можно найти достойные модели. Современные печи, работающие от солярки или на угле и дровах, комплектуются всевозможными дополнительными деталями и узлами, которые совершенствуют их, повышая показатели эффективности и качества. К примеру, автоматическая и дозированная подача угля в топку. То есть те печи, которые работают на угле, можно спокойно оставлять без присмотра в том плане, что нет необходимости постоянно подгружать топку топливом.

Конечно, это менее эффективные варианты, требующие дополнительных помещений для складирования топлива, где обязательно должны быть выдержаны нормы и требования пожарной безопасности. Но что делать, если другие варианты отпадают.

Итоги

И еще один момент, который касается применяемых видов топлива. Сегодня производители предлагают совершенно другой, так сказать, новый подход к решению проблемы отопления деревянного дома. Это комбинированные котлы или печи. То есть они могут работать от различных видов топлива. К примеру, электричество и дрова. Удобно. Выключили свет, погас котел, можно разжигать в отдельной топке дрова и переждать непредвиденный катаклизм. И таких вариаций много, поэтому можно выбрать необходимый вариант именно для себя и не знать бед.

Комментарии и отзывы к материалу

gidotopleniya.ru

Отопление в деревянном доме - варианты устройства, как продумать схему, особенности монтажа и установки системы своими руками, фото +видео примеры

1. Отопление деревянного дома: варианты 2. Водяное отопление в деревянном доме 3. Отопление в деревянном доме: схема отопительного котла 4. Газовые котлы 5. Электрические котлы 6. Твердотопливные котлы 7. Дизельные котлы 8. Теплый пол

Отопление в частном деревянном доме является задачей первостепенной важности, особенно для жителей России, так как климатические условия обязывают находить источники тепла достаточно большое количество времени, особенно зимой. Такой вид обогрева был популярен и в прошлом, и хотя современные конструкции несколько модернизировались, основные задачи остались все те же. Каждый хозяин хочет найти оптимальный вариант отопления деревянного дома, который поможет держать стены дома в сухости, препятствовать распространению грибковых веществ, а также сохранять все тепло непосредственно в помещении.

Отопление деревянного дома: варианты

Водяное отопление в деревянном доме

Устройство отопления в деревянном доме такого типа представляет собой:

• теплонагревательный котел;
• трубопровод;
• отопительный радиатор.

Естественная циркуляция воды

Отопление деревянного дома своими руками с такой системой должно также учитывать все недостатки системы, которые заключаются в следующем:

• Для того чтобы нагреть воду, потребуется большое количество времени.
• Трубы, проходящие по всему периметру дома, не всегда выглядят аккуратно, в особенности на фото и видео.
• В самой высокой точке конструкции необходимо установить специальный расширительный бак.
• Система часто забивается из-за образования пузырей воздуха.
• Циркуляция воды может ослабеть, что приведет к плохой теплоотдаче

Искусственная циркуляция воды

Отопление в деревянном доме: схема отопительного котла

Устройство отопления в деревянном доме, подробно на видео:

Газовые котлы

Отопление такого типа может осуществляться по трем принципам:

• Атмосферный. Такой котел обладает горелкой, а также электронным или пьезоподжигом. Как только подается газ, то искрой зажигается непосредственно запальник. Важным условием является его постоянный режим горения (прочитайте также: "Газовое отопление в деревянном доме: правила и нормы"). Атмосферная горелка зажигается запальником, а потом вся система нагревается до необходимого температурного уровня. За счет автоматических систем, установленных в котел, горелка отключается, а как только уровень тепла падает до минимума, то подача газа снова открывается и котел заново начинает работу.
• Турбинный. Данный тип работы мало чем отличается от предыдущего, стой только разницей, что у него также присутствует и система принудительного воздушного потока.
• Конденсационный. Данный тип в некоторой степени разнится с первым и вторым, так как в нем используется конденсат, образующийся на поверхности сжигающей камеры. Образованный конденсат, соприкасаясь с камерой сгорания, нагревается, а потом в свою очередь нагревает саму воду путем прохождения через вторичную теплообменную камеру. Читайте также: "Как сделать заземление газового котла в частном доме - подробности".

Электрические котлы

Твердотопливные котлы

Дизельные котлы

Теплый пол

teplospec.com

Установка твердотопливного котла в деревянном доме

Установка твердотопливного котла при монтаже системы отопления имеет свои особенности, особенно если установка происходит в деревянном доме.

Деревянный дом это экологически чистый дом, который имеет повышенную пожароопасность из-за возможного возгорания в случае неправильной установки твердотопливного котла.

Все поверхности твердотопливного котла имеют повышенную температуру из-за нагрева в топке. Для того, чтобы уберечь дом от возгорания необходимо соблюдать правила пожарной безопасности.

1.Для установки котла в деревянном доме необходимо заранее предусмотреть бетонный фундамент.

Если фундамент не предусмотрен, то необходимо соорудить основание из красного огнеупорного кирпича, которое превышает размер печи не менее чем на 100- 150мм. Поверх кирпича укладывается лист асбеста, который предотвращает нагрев кирпича от котла, затем укладывается стальной лист, а на него уже устанавливается котел.

Перед загрузочной дверцей лист металла должен выходить за пределы котла не менее чем на 20-30см для того, чтобы в случае если из топки выпадет раскаленный уголек, он попадет на металлический лист, а не на деревянный пол.

2.Следующим важным моментом при установке необходимо соблюдать расстояние котла от деревянных поверхностей – стен. Расстояние котла от деревянной стены должно быть не менее чем 50см во избежание возгорания и для возможного обслуживания котла.

3.Третий момент, на что необходимо обратить внимание это проход дымохода через деревянную стену. Температура отходящих газов слишком высока, поэтому при проходе дымохода через наружную стену в стене вырезают квадратное отверстие превышающее дымоход на 150мм со всех сторон. Отверстие в стене заполняют керамзитом или негорючей базальтовой ватой. Снаружи дома и внутри отверстия закрывают специальным декоративным стальным нержавеющим элементом - фартуком (листом) приобретенным в специализированном магазине или изготовленным самостоятельно. То есть при проходе через стену горячий дымоход со всех сторон защищен базальтовой ватой или керамзитом.

Аналогичное устройство выполняется при проходе дымохода через деревянное перекрытие или кровлю.

4. На дымоходе необходимо предусмотреть конденсатоотводчик. При эксплуатации котла в зимний период температура отводящих газов слишком высока, а температура наружного воздуха низкая, поэтому на стенках дымохода образуется конденсат, который необходимо убрать со стенок дымохода во избежание быстрого образования коррозии на стенках.

5. Необходимо предусмотреть золоприемник.

6. Установить зонт на оголовок дымохода.

Таким образом, после установки твердотопливного котла его можно обвязать и подключить систему отопления.

Что нужно для установки твердотопливного котла.

Для установки твердотопливного котла

1. Помещение достаточное для установки котла с окном и дверью.
2. Фундамент бетонный или кирпич для устройства основания под печь.
3. Лист асбеста и стальной оцинкованный лист размером на 150 мм больше размера котла.
4. Керамзит или базальтовую вату.
5. Стальной нержавеющий элемент – фартук для прохода через стену с двух сторон.
6. Дымоход из нержавеющий стали с изоляцией и крепежные элементы для закрепления дымохода к стене.
7. Зольник и зонт для дымохода.

rssrv.ru

Смотрите также

•
  Котел слим
•
  Радиатор котел
•
  Объем котла
•
  Колонки котлы
•
  Безопасность котла
•
  Уголь котел
•
  Котла зота
•
  Горелка котел
•
  Алеповский котел
•
  Гундеструпский котел
•
  Котел эчм
